主要的注意点在于输入abc的相位是有要求的，然后对于wt的输入也是有要求的。

注意1：abc的a相，相位0；b相，相位滞后-2/3pi；c相，相位滞后-4/3pi。
注意2：wt是w*t的意思，而且w要和输入abc三相的w保持一致。
注意3：坐标参考的选择，影响了d轴分量的±。
在这里插入图片描述
这个的化，d轴分量就是正的

仿真

参数设计:

abc:gfuzh
在这里插入图片描述
三相具体的相位信息如下：
在这里插入图片描述
可以判断出其输出的d轴分量是10，反应幅值信息。

整体（一种adc/dq0，一种经过一个αβ变换）

在这里插入图片描述

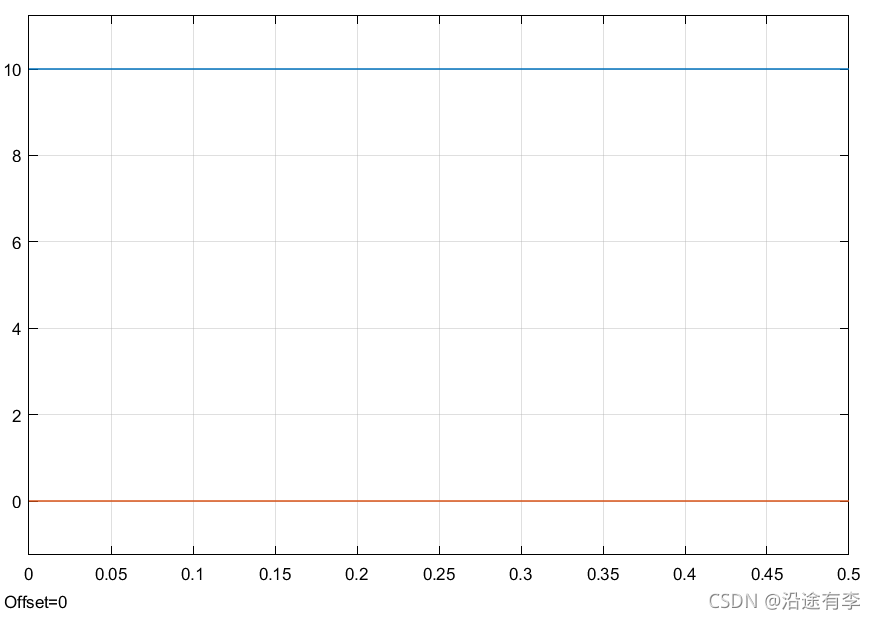

dq0输出：

在这里插入图片描述
