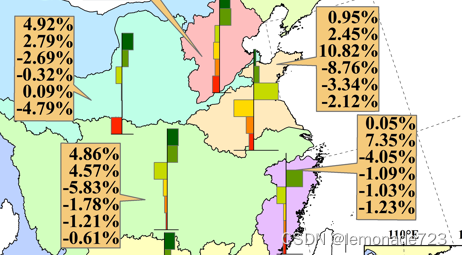

Arcmap中可以生成带注记的柱形图，如下图所示（由于全国图敏感，故未上传全图）。

第一部分：生成柱形图

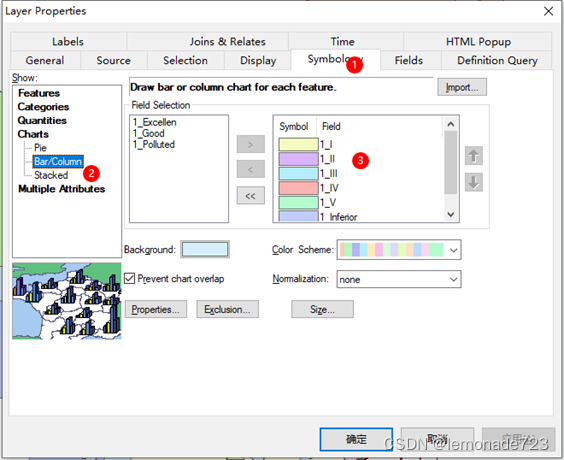

一、属性表右键→属性→①标记→②柱形图→③想要展示的图加入右侧

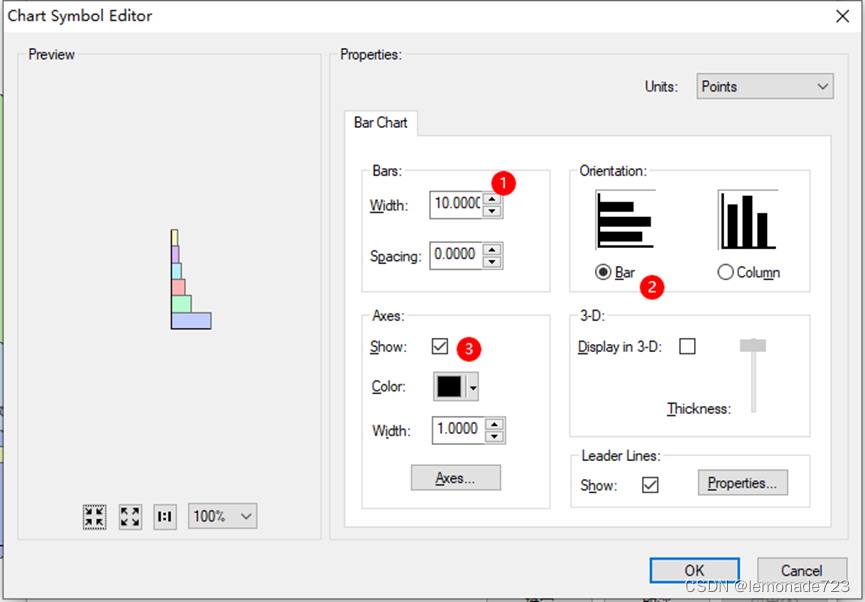

二、①调整柱形图大小→②调整为纵向→③加入坐标轴

第二部分：生成注记

一、打开标签及设置表达式

1) 属性表右键→属性→①标签→②标签表达式→③想要展示表达式，本图中由于标签过长，因此加入”[NAME] & vbnewline & [NAME]”进行换行，具体可查阅ArcGIS标注换行 - 知乎

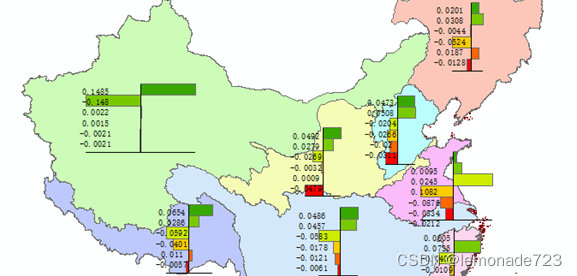

二、将标签转换为注记：

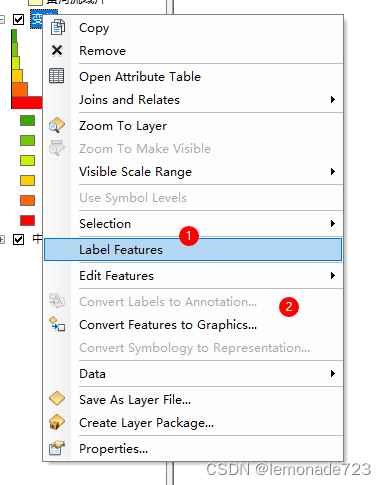

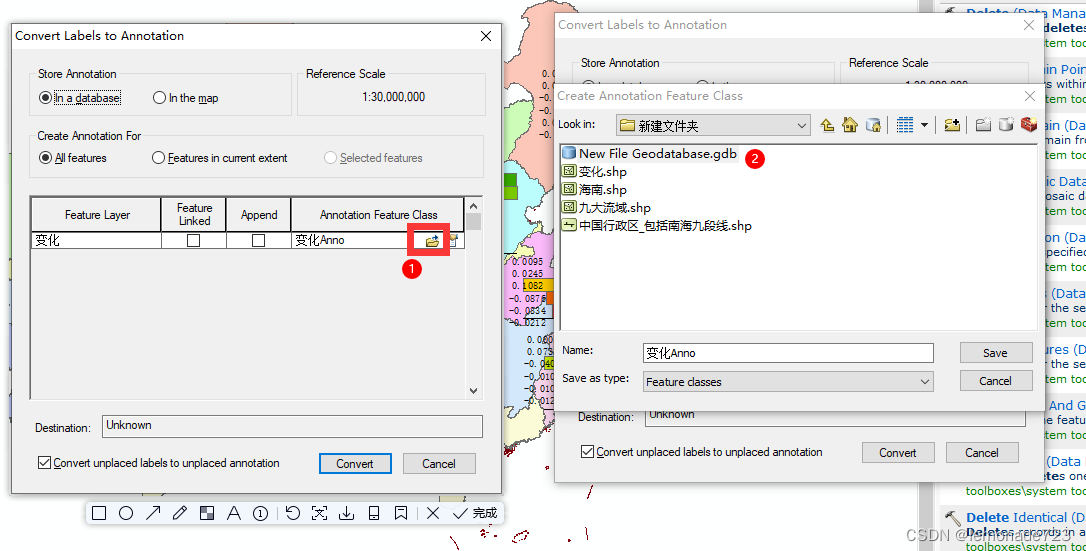

1) 右键属性→打开标签→转换标签为注记→输入注记至某gdb库中

​ ​

2) 编辑生成的注记：

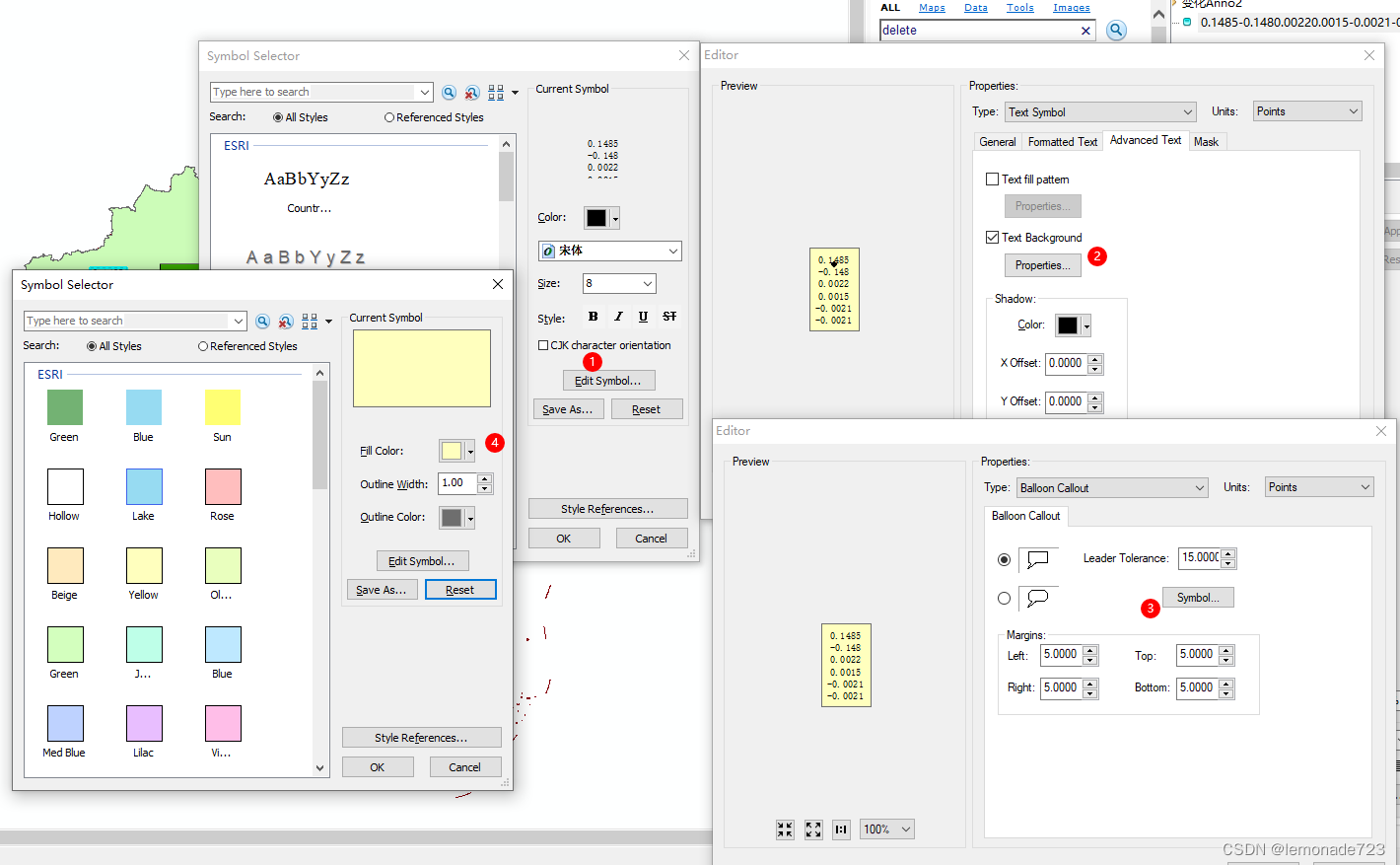

右键生成的注记→编辑→①点击图中注记框→②右侧框内可修改文字内容→③点击符号可修改

​

3) 修改背景颜色及其他相关设置

​

4) 剩余区域均按上述步骤进行修改，最后在布局视图中打开进行微调即可。​
