Marlin固件调试

1. 固件下载地址：

Download | Marlin Firmware

2.安装VS code，安装插件chinese中文汉化插件   和   platformio 打印平台编译插件

示例代码以2024.10.20时官网最新的malin2.1.2.4固件为说明固件

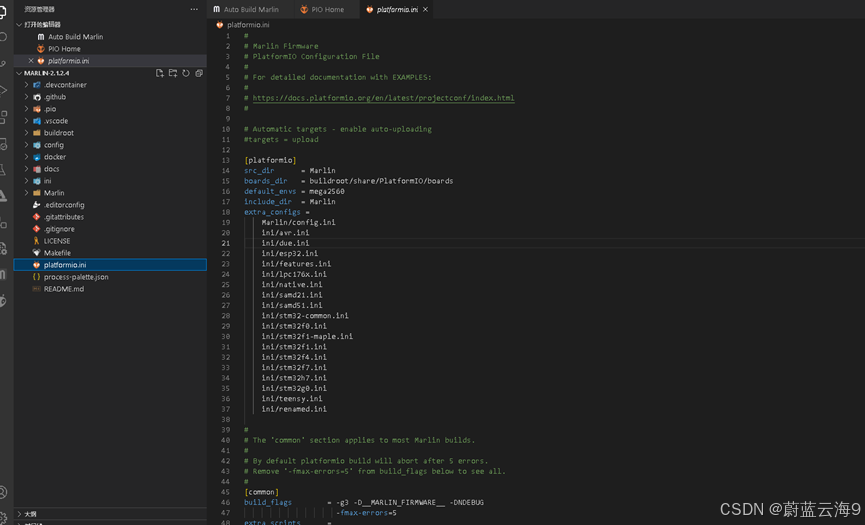

3.解压下载的固件，打开platformio.ini文件，确认主板主控制器型号

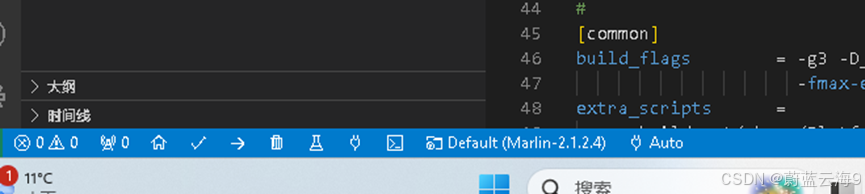

4.点击下方对勾进行编译，编译无误后，右侧提示框，会显示编译通过  SUCCESS的提示。

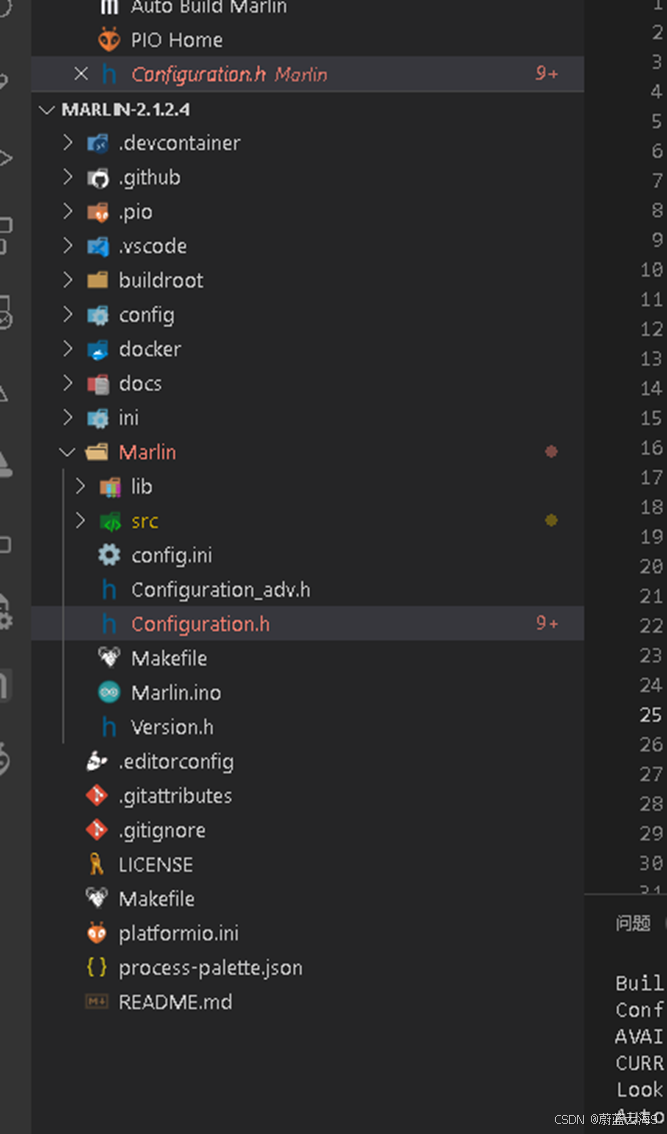

5.无误后修改src文件夹下configuration.h和configuration_adv.h

66

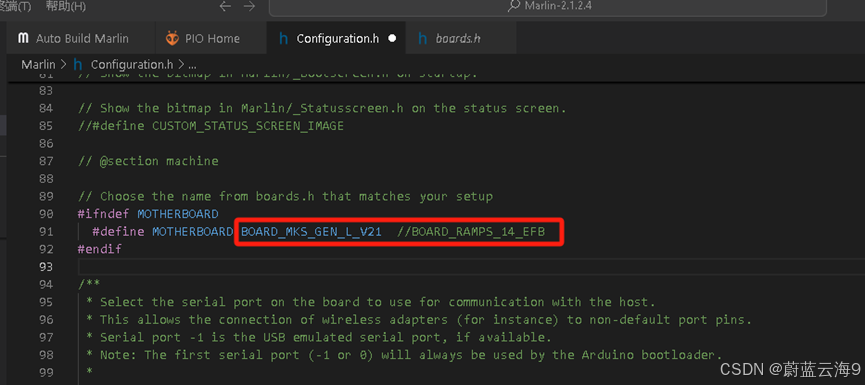

6.修改主板类型

7.设置串口号，波特率等

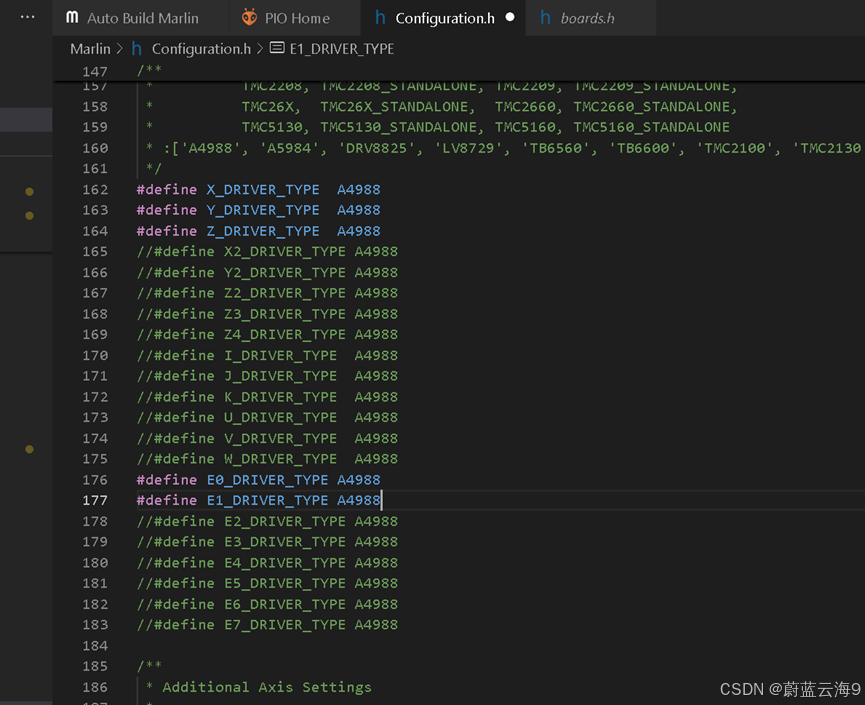

8.设置电机驱动芯片类型

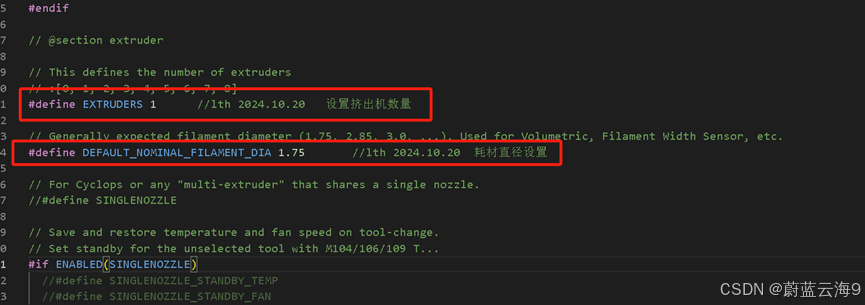

9.设置挤出头和耗材直径

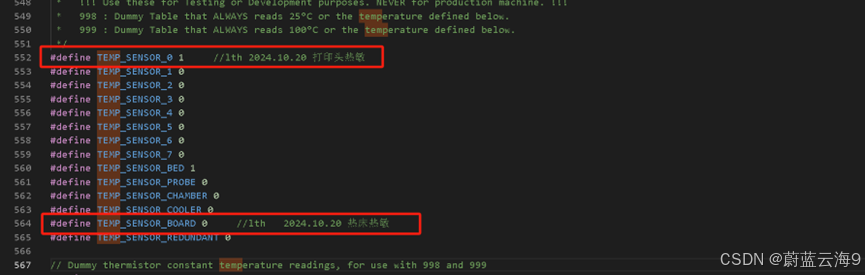

10.设置温度传感器（加热头和热床）

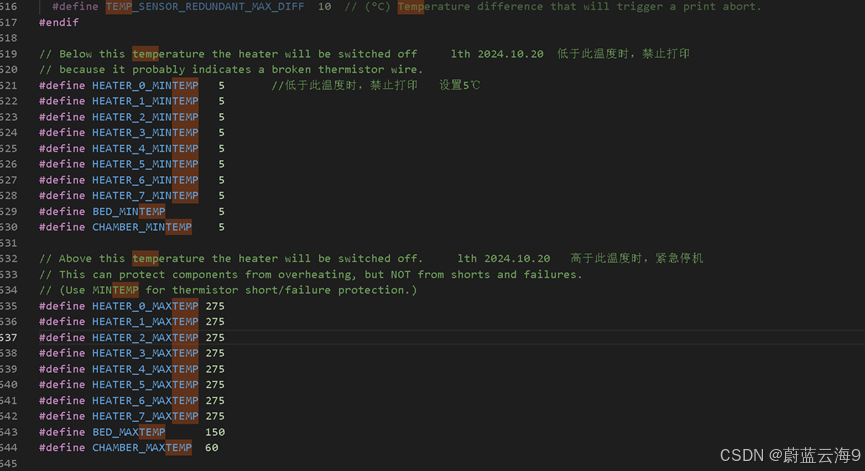

11.温度上下限设置

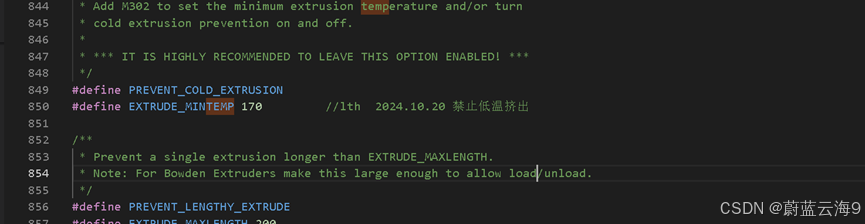

12.防止冷挤出

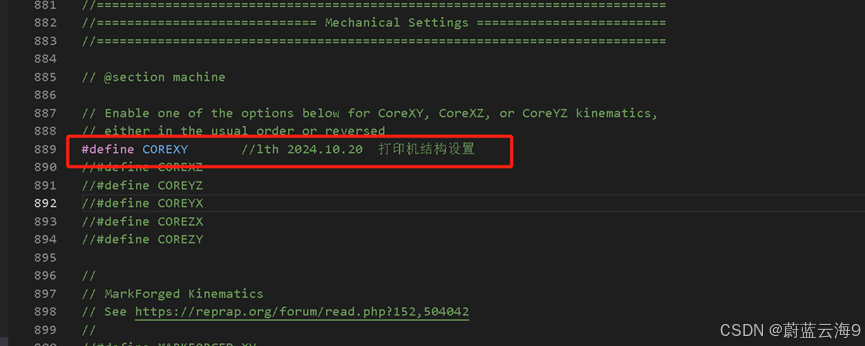

13.设置打印机类型

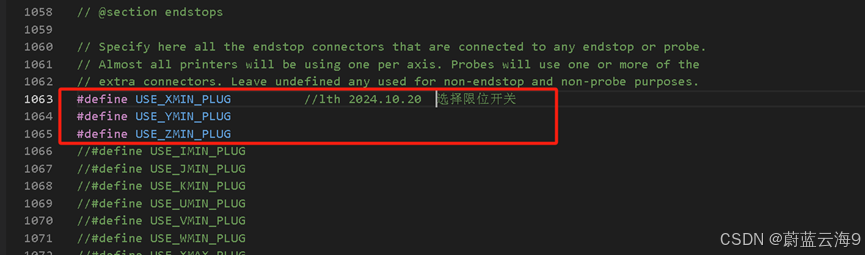

14.限位开关设置

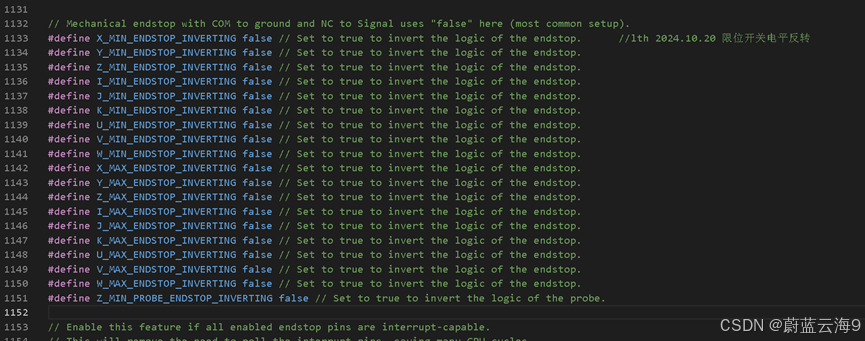

15.限位反转 常规是常闭

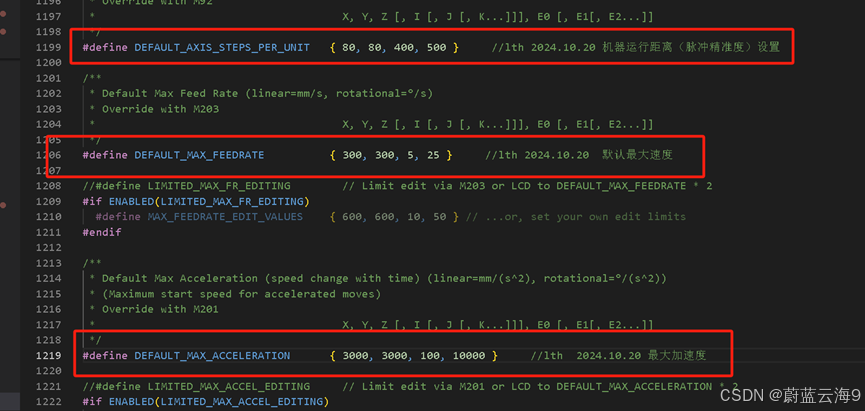

16.脉冲值  （机器运行距离设置） x， y，z ，挤出

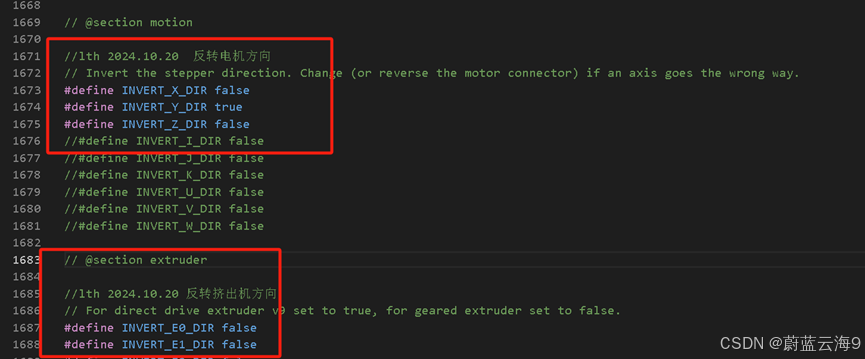

17.点击运行方向反转

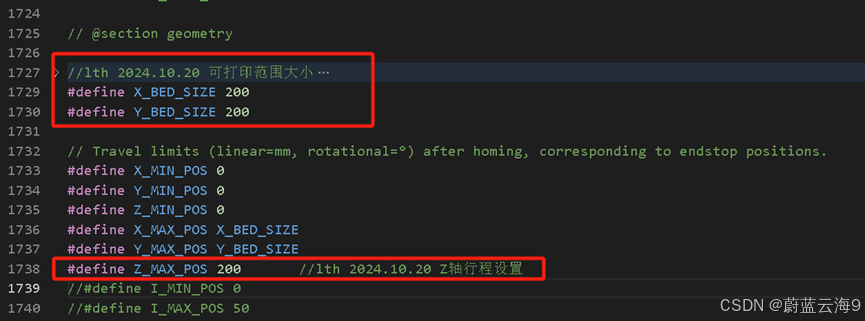

18.可打印范围设置

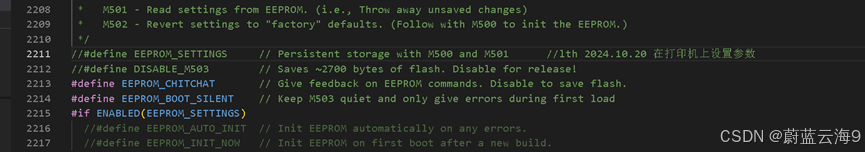

19.在打印机上设置保存参数

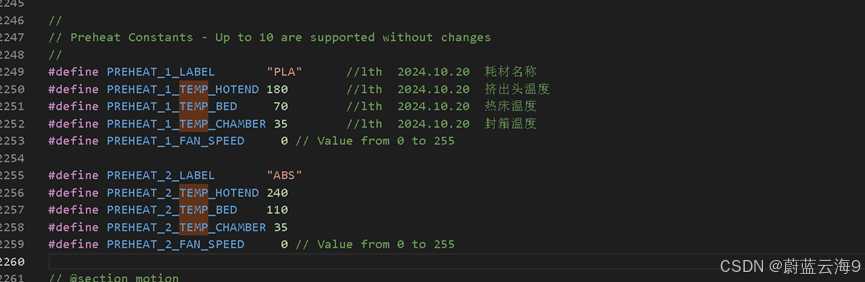

20.打印机耗材类型设置

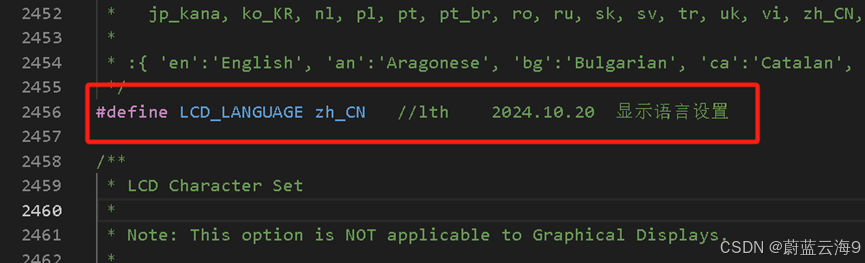

21.显示语言设置

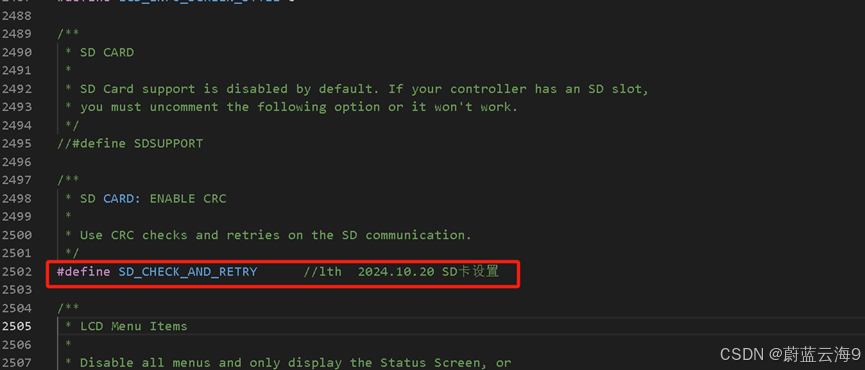

22.SD卡设置，开启SD卡

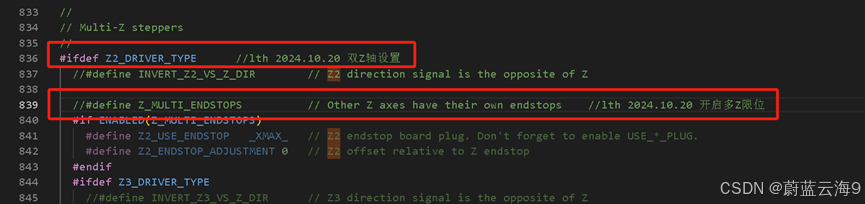

23.多Z轴及多轴限位设置

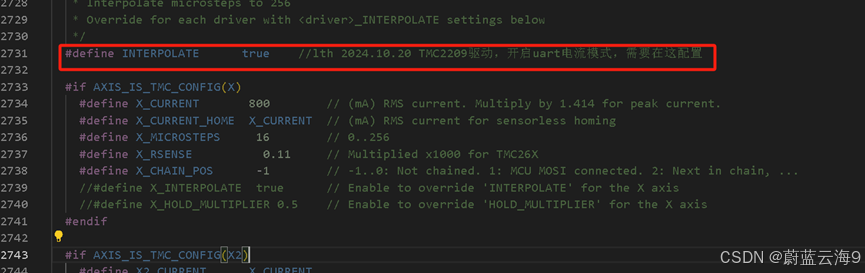

24.TMC2209驱动芯片设置

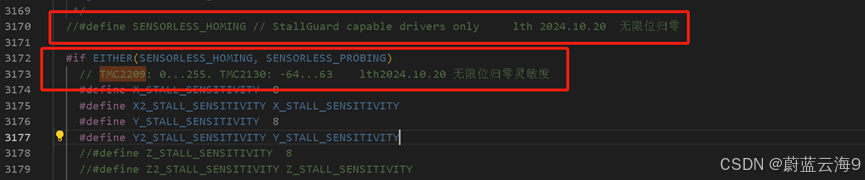

25.无限位归零设置

26.设置为双Z轴后，出现两个Z轴电机转速不一致问题，通过调整一个驱动器底部的跳线帽进行调整。

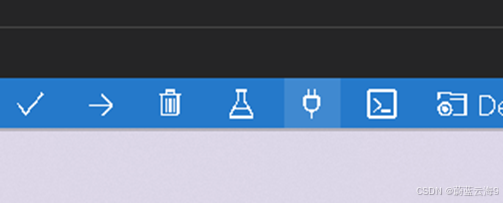

27.限位开关功能检测，点击VScode左下角 插头 形状的按钮，进入串口命令界面

在窗口里输入检测命令 M119 完成开关状态检测

g-code协议：

开启M119

打印机设定参数检测命令，M503
