1、故障定位:是由于jtag默认的时钟是15MHz,意味着ila时钟至少30MHz及以上。

2、故障解决:两种方法

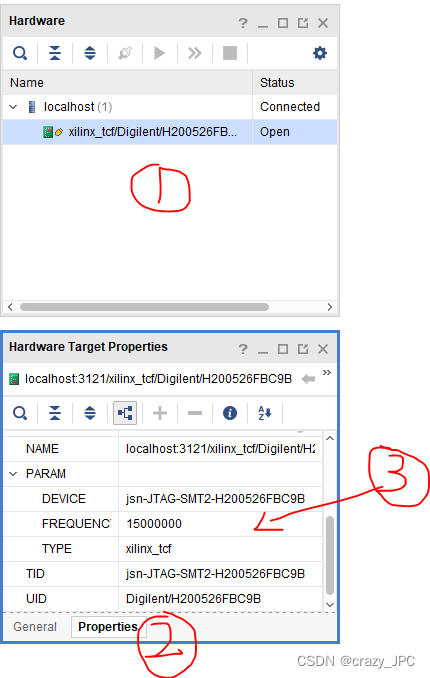

2.1 第一种方法:按照网络大多数教程,在下图的界面中直接修改频率。

      但是本图中发现无法点击,怀疑和片子或者约束有关,此时参考第二种方法

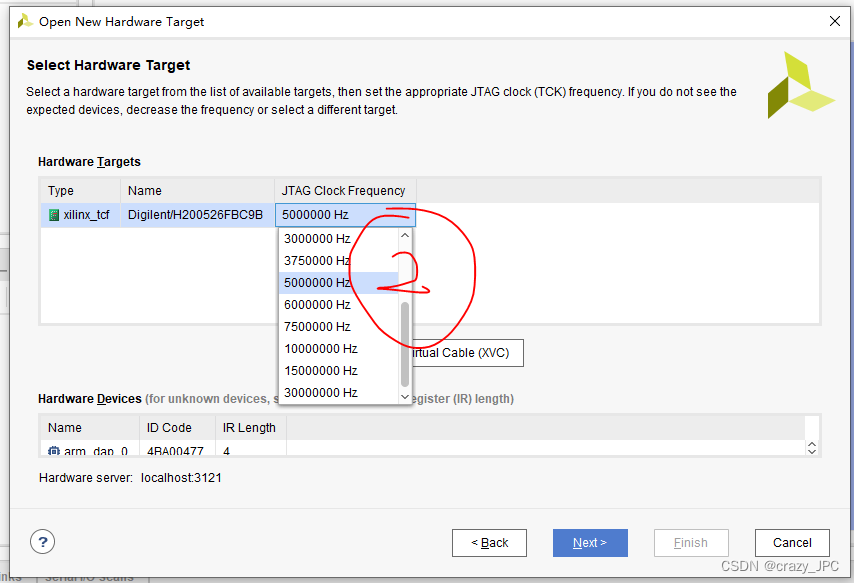

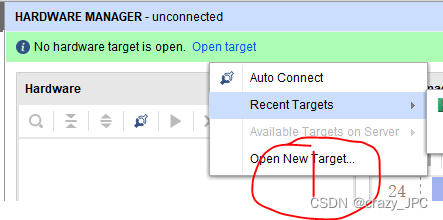

2.2 第二种方法:

3、调试过程

        本人ila核时钟本身是27MHz,遇到此情况后,直接按第二种方法将jtag时钟拉到5MHz。ILA

即可正常触发。

4、备注!!!

        本着分享精神,好兄弟留个赞再走啊
