以下操作均在matlab2015中实现

1、信号记录

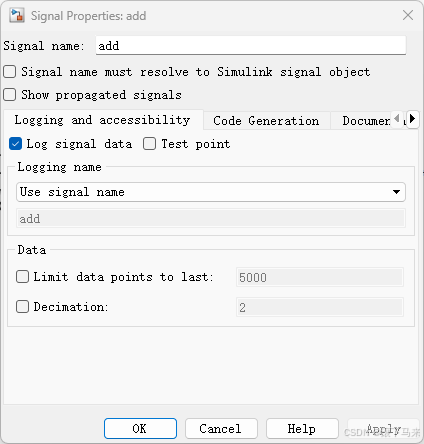

• 选中要记录的信号线，右键点击，单击Properties进入属性设置

• 在此界面下勾选，就可以记录数据了。

• 在运行完仿真之后，matlab的工作空间中会出现，我们在命令框中输入该变量名称可以得知具体信息。变量名称可以在中修改，具体步骤如下图所示
•
• 在此就可以修改记录变量名称

•

• 从中我们可以得知有两个元素，然后我们可以通过get或者getElement获取他们，get和getElement都可以，对应的序号和名字选其一即可

signal1 = logsout.getElement(1)；
signal1 = logsout.getElement('input')；
signal1 = logsout.get(2)；
signal1 = logsout.get('add')；

• 这样我们就把存取的信号给取出来了，然后可以通过下面这几行代码实现画图功能

plot(signal1.Values.Time,signal1.Values.Data)
xlabel('signal1.Values.Time');
ylabel('signal1.Values.Data');

2、信号记录与Simulation Data Inspector联合使用

•  在菜单栏下方有一列图标，点击中的向下的箭头

• 得到 ，点击即可将信号显示到simulink数据监视器中，前提条件是你想要显示的信号已经完成了第一部分的信号记录

•  运行仿真模型，结束以后再次单击此图标，即可进入数据监视页面

• 左侧显示的是你记录信号的基本属性，勾选哪个信号，就可以在右侧显示出来，可以同时勾选多个
• 这个监视器会记录多次仿真的数据，可以比较几次仿真实验的信号值，Run1就是第一次

• 还可以对比不同试验相同信号的不同，要是两次信号有差异，就会在对应信号名称前面打叉叉，而且会计算数值差且取绝对值在图中显示出来，两个信号的显示颜色都可以在左下角的线条颜色处修改

其他用法可以具体参照https://zhuanlan.zhihu.com/p/416380698

书籍参考 孙忠潇的《Simulink仿真及代码生成技术》，需要电子版的小伙伴可以私聊我
