三步教会你在solidworks中画铝型材

在机械设计中有时会用到铝型材做支腿,如果自己建模,往往会花费很长时间,并且画的不一定准确。有啥方式可以直接调出铝型材吗?这确实有。接下来我说一下具体的操作步骤。

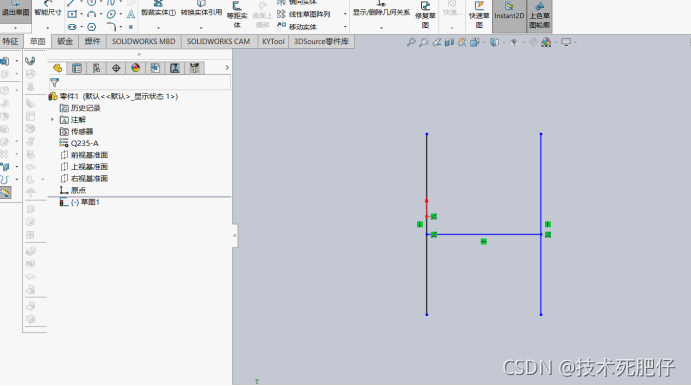

1.在草图中画三条线如下图所示。画完后退出草图。
在这里插入图片描述
在这里插入图片描述

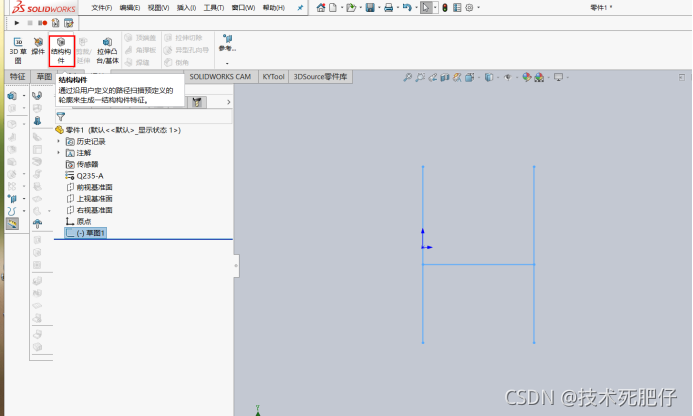

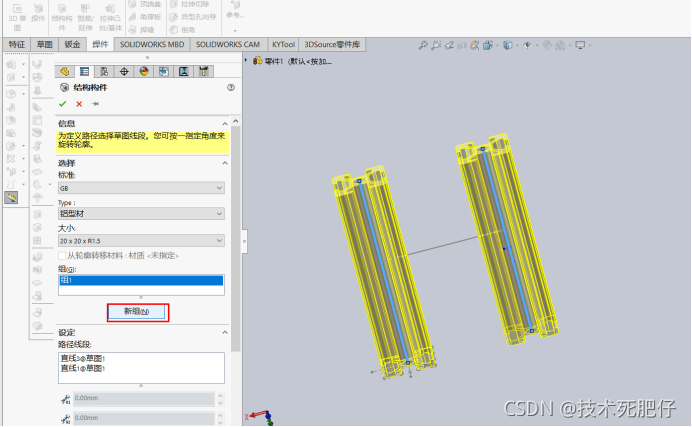

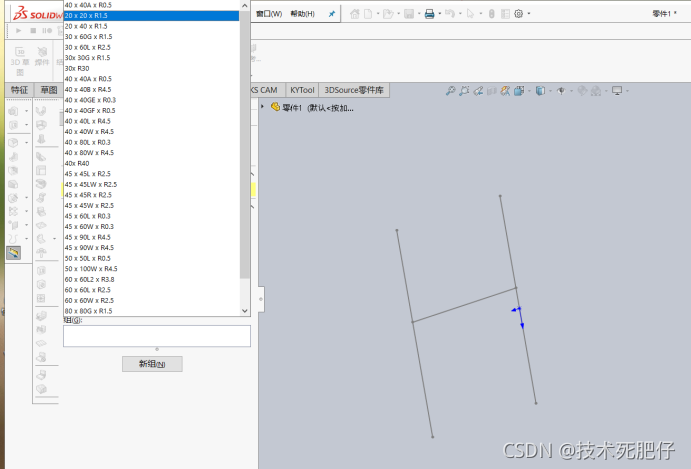

2.点击结构构件,在弹出的对话框中,首先标准选择GB,在type下拉菜单中选择铝型材。大小选择20×20×R1.5。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

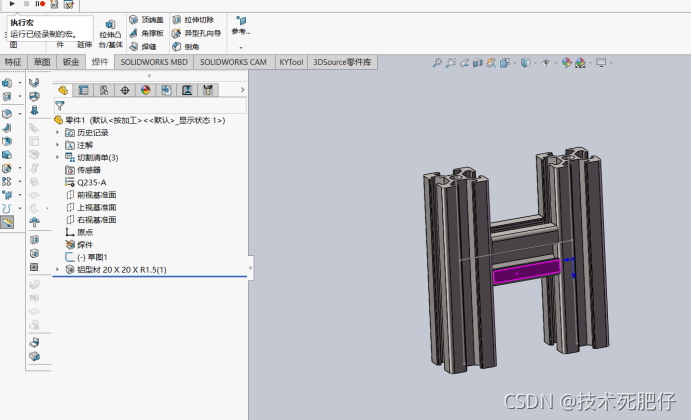

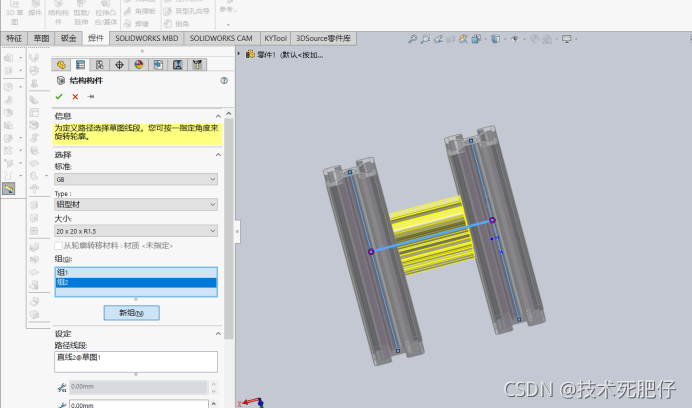

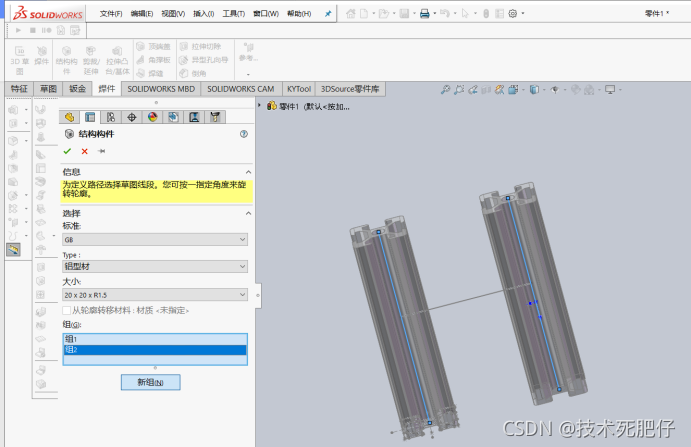

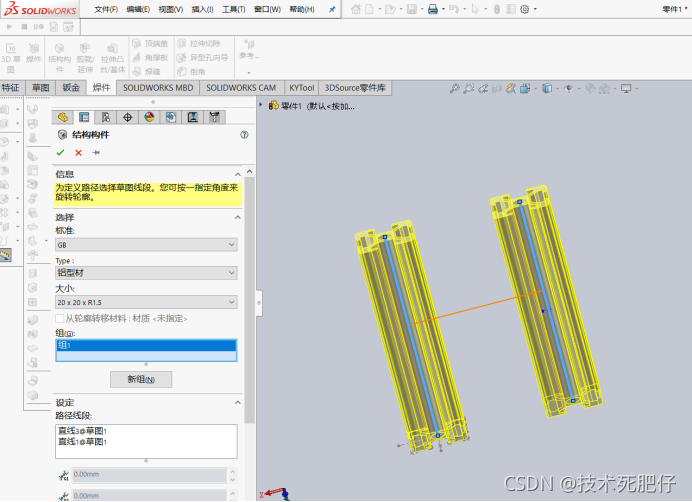

3.组选择左右两侧的直线。由图可见中间的直线没有变成铝型材,点击新组然后选择中间的直线。点击勾,如下图所示,三个相连的铝型材就完成了。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
