LS-DYNA爆炸仿真中输出自由场压力时程曲线
LS-DYNA爆炸仿真中输出自由场压力时程曲线
·
在LS-prepost中修改.k文件,打开关键字管理器
打开*DATABASE_OPTION关键字

勾选TRHIST,修改时间间隔DT和BINARTY
增加*DATABASE_TRACER关键字

增加测点,修改测点坐标和多物质组,如果添加了RADIUS会对半径内的数值进行平均

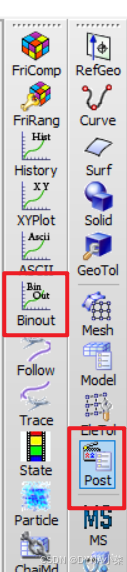

保存计算,打开d3plot计算结果文件,POST-BINOUT

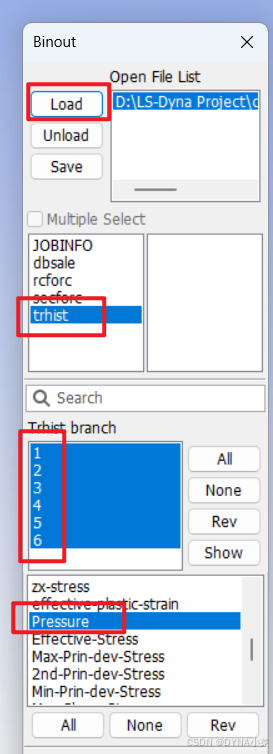

LOAD导入binout文件,选择trhist,选择测点,选择presure

点击Plot,就能查看压力时程曲线了
