硬件

HC05蓝牙模块

USB转TTL

AT指令配置

首先要使HC05蓝牙模块进入配置模式，我使用的HC05蓝牙有一个小按钮, 上电前按住按钮进行上电，直到蓝牙的灯大概两秒闪烁一次，蓝牙即可进入配置模式，一定要上电前就将按钮按住，上电后再按不会进入配置模式。

串口的波特率位38400

配置核心参数

发送以下AT命令（每条命令后需换行并等待返回 OK）：

1. 设置蓝牙名称：

   AT+NAME=YourDeviceName  # 例如 AT+NAME=HC05_TEST

2. 设置配对密码（4位数字）：

   AT+PSWD=1234

3. 设置工作模式：

   AT+ROLE=0              # 0=从模式（手机可主动连接），1=主模式

4. 设置串口参数（与单片机/PC波特率一致）：

   AT+UART=9600,0,0       # 格式：波特率,停止位(0=1位),校验位(0=无校验)

5. 其他可选设置：

   AT+INQM=1              # 开启可发现模式
   AT+CMODE=1             # 允许任意地址设备连接

---

保存配置并退出

1. 重启模块：

   AT+RESET

2. 退出AT模式：

   • 断开 KEY 引脚的高电平（接地或悬空），重新上电。

   • 模块指示灯变为快闪（约每秒2次），进入可配对状态。

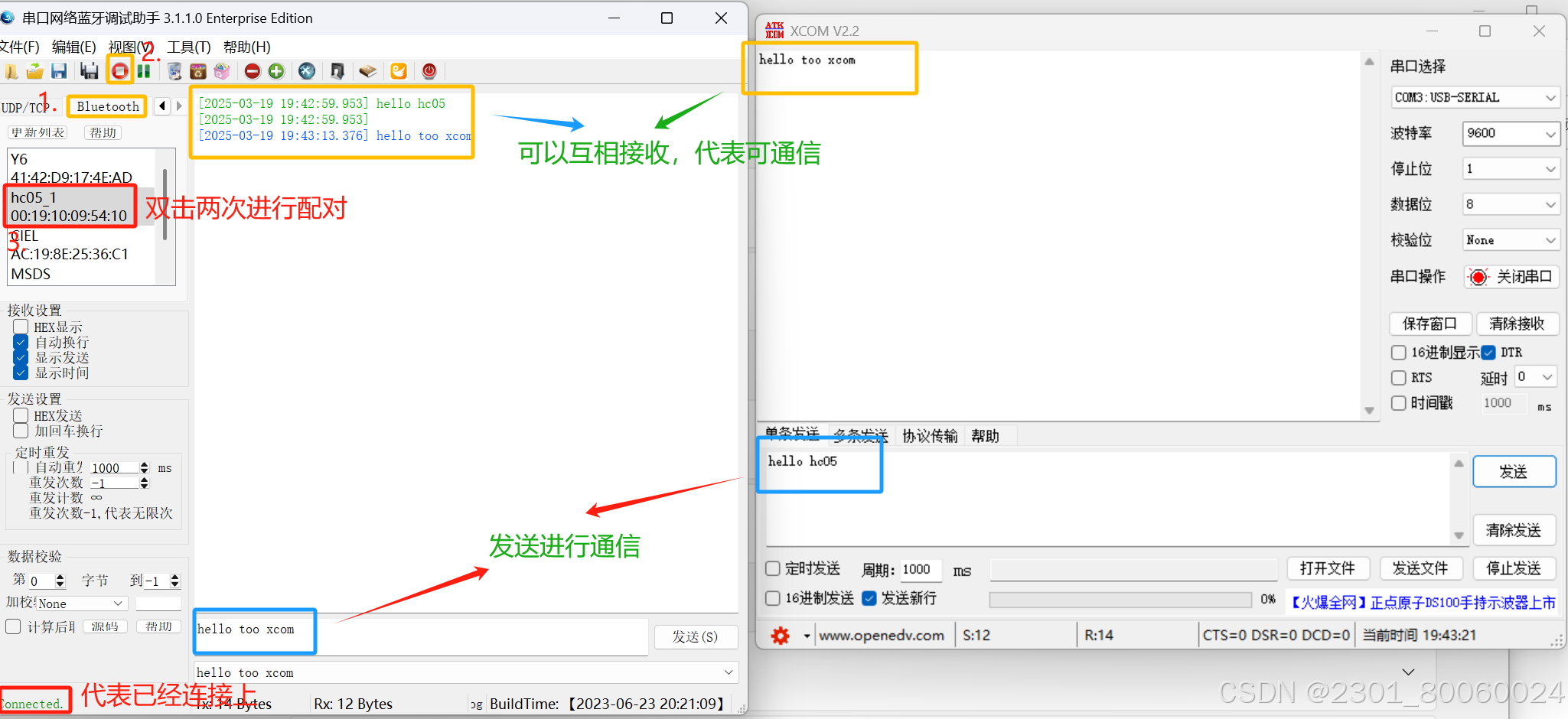

与电脑上的蓝牙调试助手通信

手机APP蓝牙调试器通信

手机APP我是用的是蓝牙调试器，

这个软件找了很久，来自以为大牛，该大牛gitee放在下方，需要进去可下载

链接：https://gitee.com/xie-rongji/bt_mcu

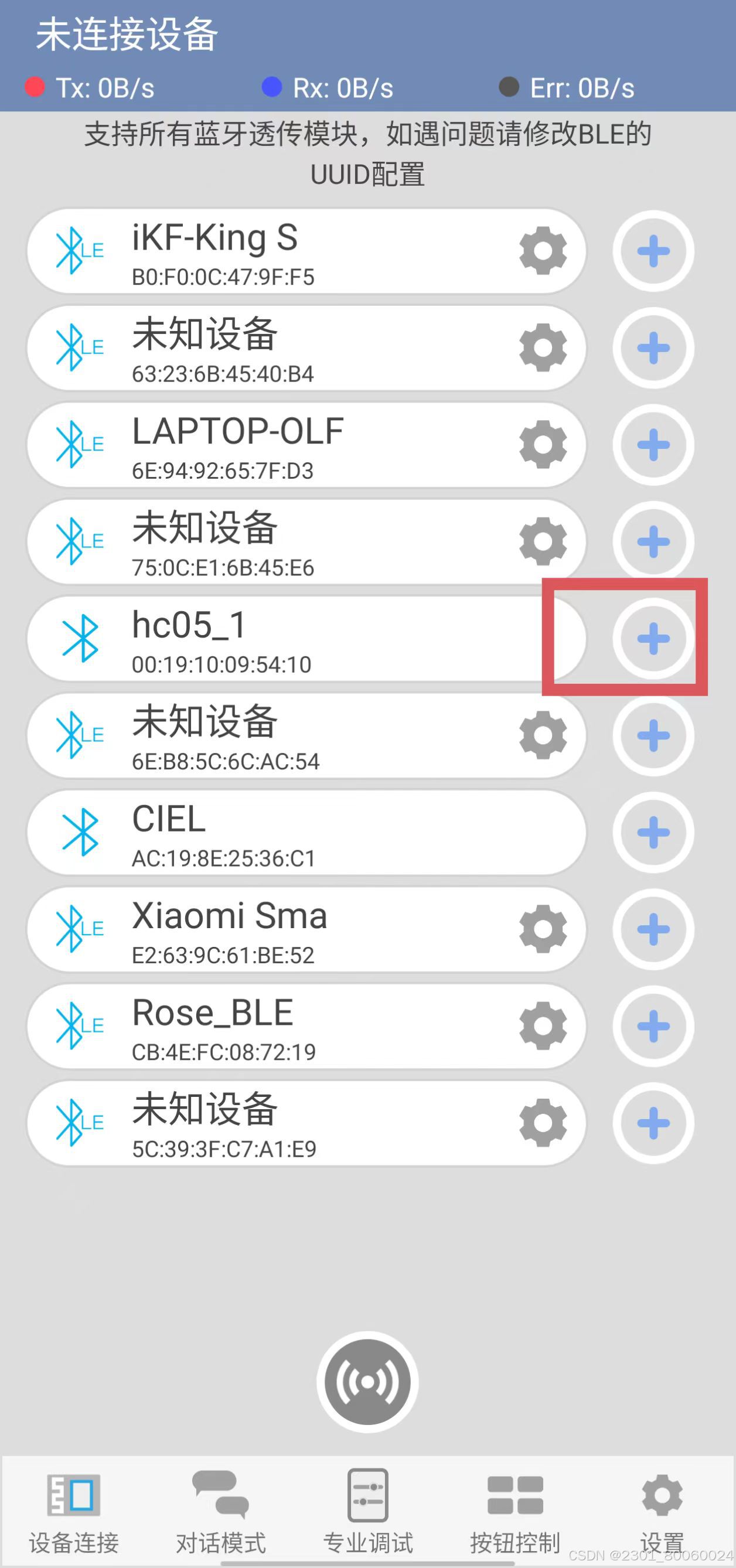

点击加号进行连接

连接好状态

进行通信
