使用Profili软件生成NACA翼型
（10）“工具”-》“草图修改”进行移动与旋转，或“移动实体”、“旋转实体”（顺负，逆正）（7）使用Excel添加第三维的坐标“0”，（以及为0，0，0的终点，以使曲线闭合）（6）点击保存图标，保存为“……chord(*.dat)”格式。（8）导入SW为坐标曲线，特征-》曲线-》通过XYZ点的曲线。（2）“M管理” -》 “G新的NACA翼型”……（4） “O完成” -》 “开始用。（5）输入“翼
·
（1）点击翼型图标
（2）“M管理” -》 “G新的NACA翼型”

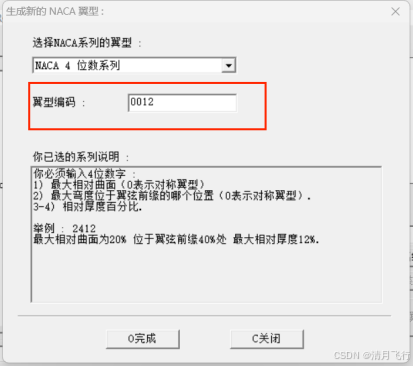

（3）输入翼型编码 -》 “完成”
（4） “O完成” -》 “开始用……”
（5）输入“翼弦” -》 “O完成”
（6）点击 保存图标，保存为“…… chord(*.dat)”格式
（7）使用Excel添加第三维的坐标“0”，（以及为0，0，0的终点，以使曲线闭合）
（8）导入SW为坐标曲线，特征-》曲线-》通过XYZ点的曲线
（9）曲线转化为草图中的实体引用
（10）“工具”-》“草图修改”进行移动与旋转，或“移动实体”、“旋转实体”（顺负，逆正）
