工具
Procmon64

WinDbg

WinDbg链接失效的话进入官网下载

1 问题描述

• 同时安装了16.6和17.4的版本。均是用吴川斌的安装文件和阿狸狗进行安装。正常使用未发现任何问题，可以通过Cadence Switch Release进行版本切换。某天打开capture16.6，发现无法正常打开。
• 正常过程和显示顺序：
  双击Design Entry CIS，弹出Cadence Product Choices，选择程序点击OK，进入程序主界面；
• 报错过程：
  双击Design Entry CIS，弹出Cadence Product Choices，选择程序点击OK，弹出报错，如下图。
  ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/4b5a207c558a49c683cd04b2b560aab5.jpeg
• 后台检查：
  双击Design Entry CIS后，后台正常出现进程；
  选择程序点击OK，弹出报错提示；点击close后，后台多出一个进程，一个显示挂起，另一个运行一会后自动关闭；
  关闭报错提示后，后台两个进程（一挂起一进行）逐步关闭。

• PCB Editor及Capture CIS17.4、PCB Editor 17.4报错
  双击PCB Editor，桌面无任何反应；进入后台检查，现象与Design Entry CIS一致（先弹出一个进程，然后被挂起，然后又出现一个新进程，最后两个进程逐步自动关闭）；
  Capture CIS17.4过程与Design Entry CIS一致；
  PCB Editor 17.4正常打开。

2 问题汇总

Patch	Products	Problems
16.6	Design Entry CIS	This application has quit unexpectedly
16.6	PCB Editor	No response
16.6	Pad Design	Normal
17.4	Capture CIS17.4	No response
17.4	PCB Editor 17.4	Normal
17.4	Padstack Editor 17.4	Normal

3 问题分析

3.1 环境变量检查

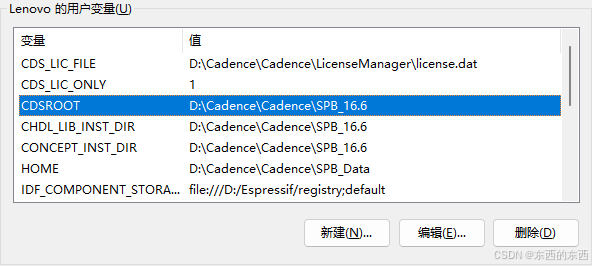

之前使用Ansys的时候，为了兼容16.6和17.4两个版本，更改了环境变量，确实会导致弹出这个报错。但是这次我检查了环境变量，发现环境变量均是正常的。

3.2 进程查询

因为后台发现进程出现挂起的现象，所以用Procmon64去检查进程。



找了好久才找到这个报错的位置

3.2 Log分析

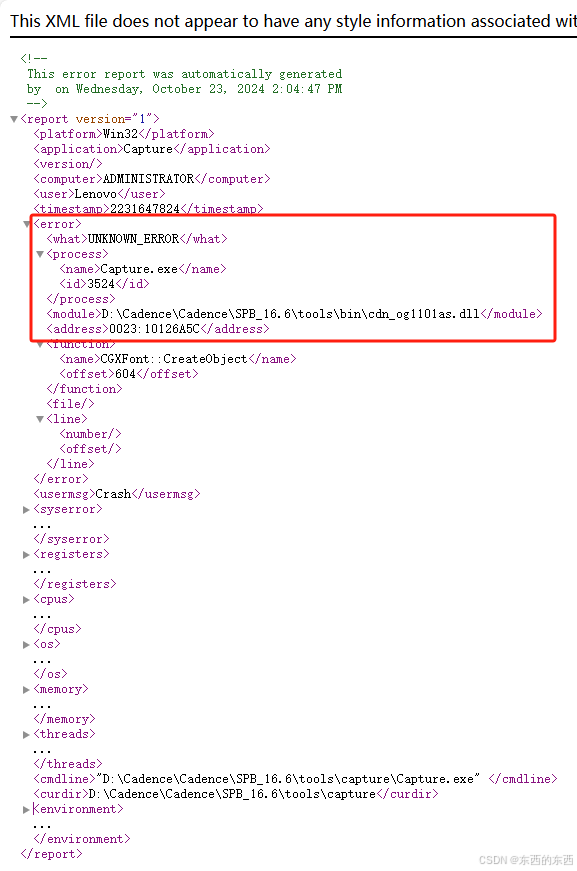

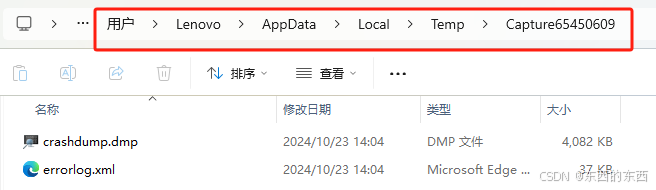

打开errorlog.xml查看

发现cdn_og1101as.dll这个文件有问题。

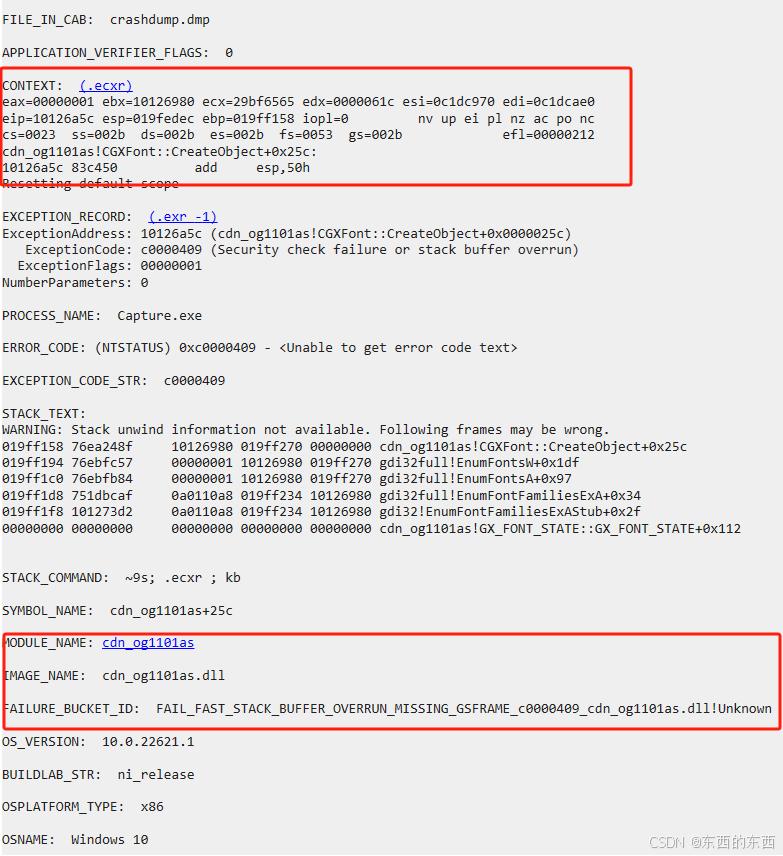

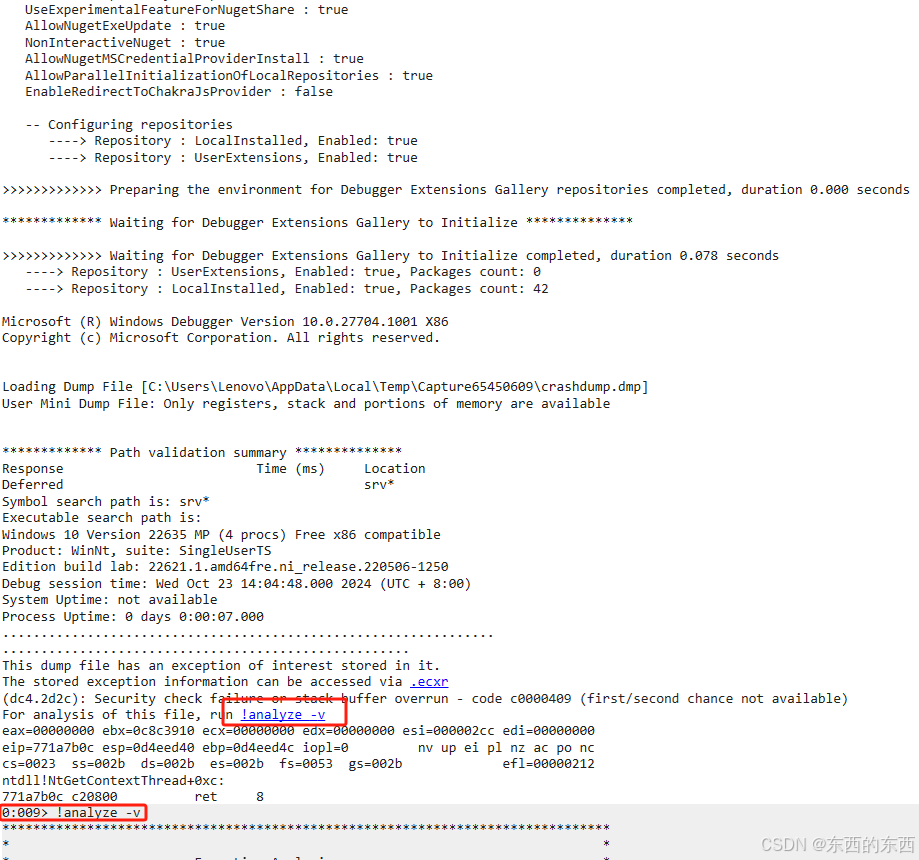

再用WinDbg打开crashdump.dmp；按提示!analyze -v

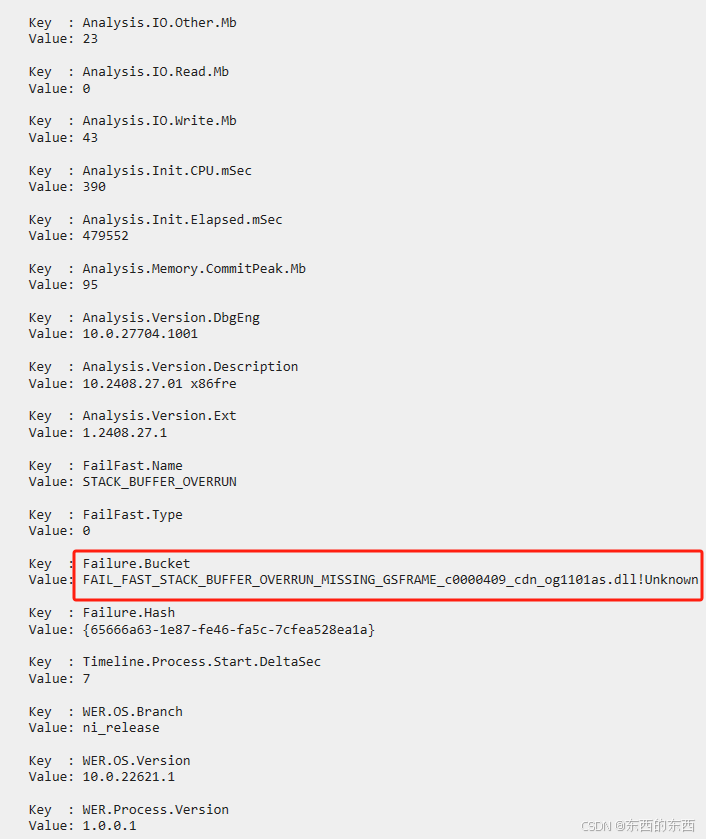

找到问题：cdn_og1101as.dll无法识别

4 解决方案

现在找到问题了，cdn_og1101as.dll无法识别。
但是回去确认了cdn_og1101as.dll文件是正常的；然后copy了另外一台电脑的文件，问题依旧无法解决。
网上也下载了该文件，替换，还是不行。
后面试过重装软件，依旧不行。（差点就重装系统了）
基本上把网上找过的方案（注册表、缓存等）都试过了，没有可行的。

5 终极

• 环境变量确认，不行。
• 删除注册表，不行。
• cdn_og1101as.dll替换，不行。
• 软件重装，不行。

回忆软件正常和报错中间我操作过什么动作，逐一复原排查。

• 串口检测工具，删掉，不行。

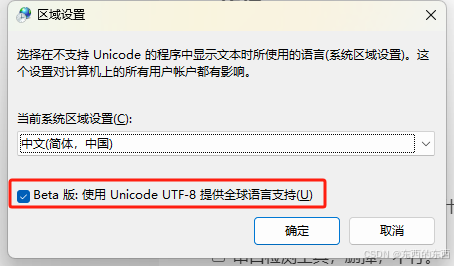

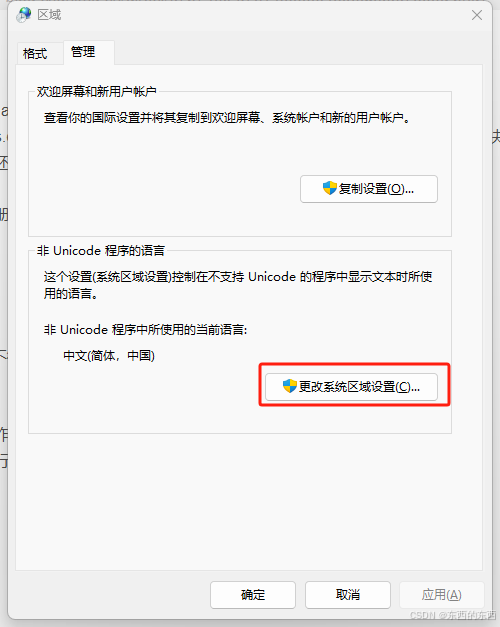

• 非Unicode程序的语言，取消Beta。解决。

竟然没有报错了


把这个Beta版取消勾选（之前使用esp32的ESP-IDF报错的时候勾选上了，见esp32s3 USB直接烧录方案）
