在工作中，领导要求我们在开发新的模块需要技术评审，这个时候我们要画出时序图、e-r图、数据流程图，这里说下如何使用navicat来帮我们画

首先将表在navicat创建出来然后逆向表模型
在这里插入图片描述

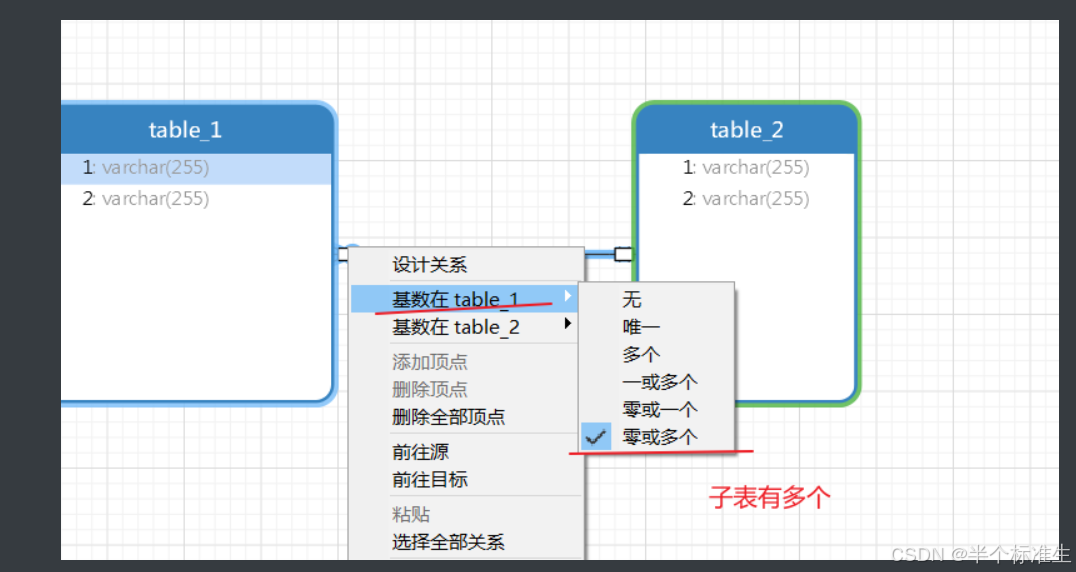

将父表子表放在一起，添加一对多关系

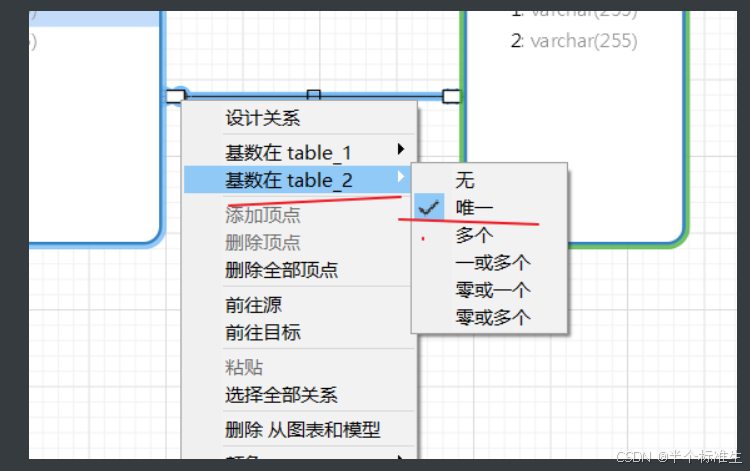

在这里插入图片描述

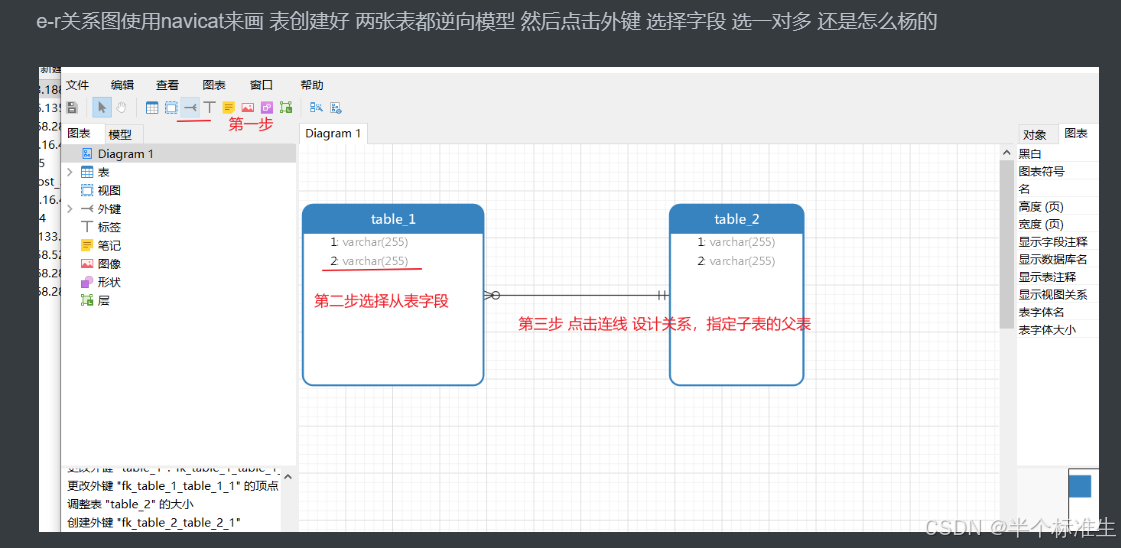

在这里插入图片描述
在这里插入图片描述
父表有一个

table1为子表 table2为主表 主表和从表一对多

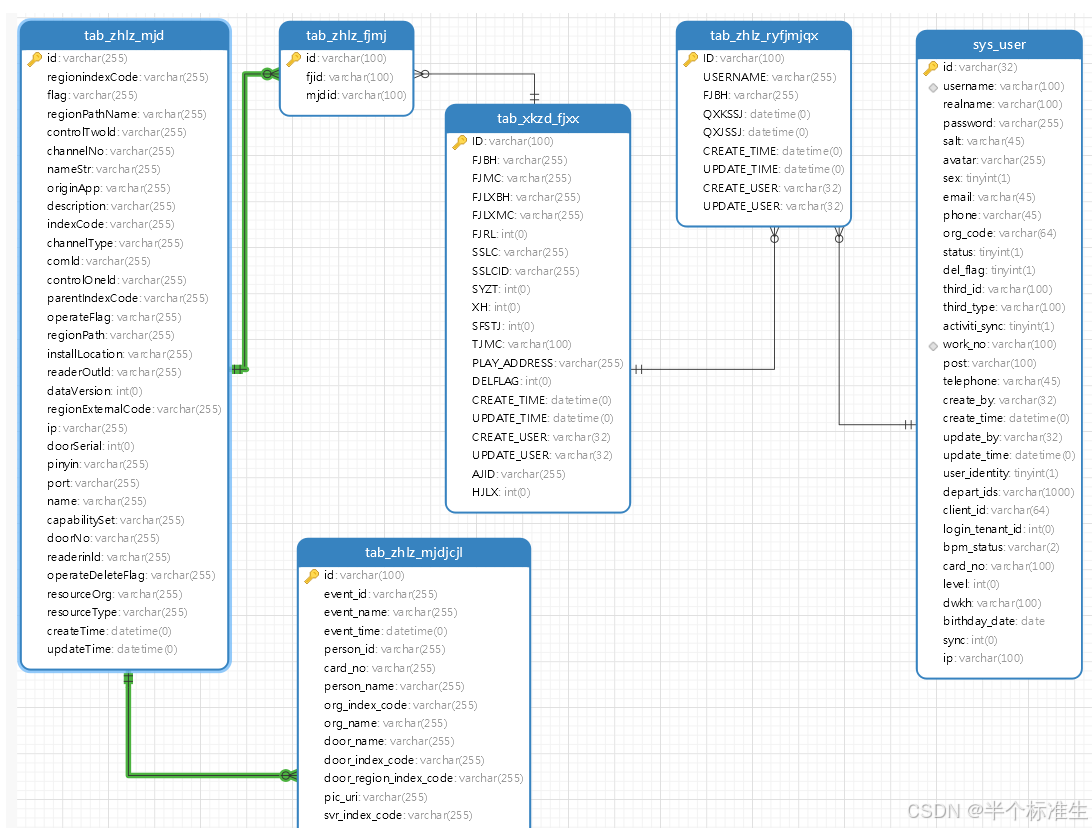

最终 可以画出这种er图
在这里插入图片描述
