前言

OpenTK 是一个强大的 .NET 库，允许开发者在 C# 中访问和使用 OpenGL、OpenCL 和 OpenAL 等图形和计算技术。特别是在图形开发方面，OpenTK 使得 .NET 开发者能够轻松实现高性能的 2D 和 3D 渲染。本文将深入探讨 OpenTK 图形开发的基本原理，帮助理解 OpenGL 渲染管线的各个步骤，并介绍如何通过 OpenTK 实现这些操作。

1. OpenTK 简介

OpenTK 是一个跨平台的开源库，它封装了 OpenGL、OpenCL 和 OpenAL 的 API，提供了一致的接口，使开发者能够在 C# 中进行高性能的图形、音频和并行计算任务。OpenTK 的核心特点包括：

• 图形开发（OpenGL）：提供了对 OpenGL 的直接支持，可以进行 2D 和 3D 渲染。
• 并行计算（OpenCL）：支持使用 GPU 进行并行计算，适用于需要高计算性能的应用。
• 音频处理（OpenAL）：支持音频播放和处理，适用于游戏和多媒体应用。

在本篇文章中，我们将重点关注 OpenTK 中的 OpenGL 部分，深入理解图形开发的基本原理。

2. 图形开发的基础：OpenGL 渲染管线

OpenGL渲染管线是将数据从应用程序转换为最终显示在屏幕上的图形的过程。它包括多个阶段，每个阶段执行不同的任务。了解这些阶段的工作原理，是理解 OpenTK 图形开发的关键。

渲染管线的主要阶段：

1. 顶点着色器（Vertex Shader）
   顶点着色器是图形渲染管线的第一个阶段，主要负责处理每个输入的顶点。它通常用于对顶点坐标进行变换（例如，将物体的顶点从模型空间转换到世界空间、视图空间或投影空间）。顶点着色器可以进行颜色、法线等属性的计算。

   在 OpenTK 中，顶点着色器是用 GLSL（OpenGL Shading Language）编写的。以下是一个简单的顶点着色器代码：

   #version 330 core
   layout(location = 0) in vec3 position;
   void main() {
      gl_Position = vec4(position, 1.0);  // 将顶点直接传递给片段着色器
   }


2. 图元装配（Primitive Assembly）
   这一阶段将顶点数据组装成图元。图元可以是点、线、三角形等几何图形。在 OpenGL 中，图元的类型由用户指定，常见的图元类型包括：

   • GL_TRIANGLES：三角形
   • GL_LINES：线段
   • GL_POINTS：点

   例如，如果传递给 OpenGL 的顶点数据表示一个三角形，则 OpenGL 会将这三顶点装配成一个三角形图元。

3. 光栅化（Rasterization）
   光栅化是将几何图形转换为像素的过程。这一过程会将图元映射到屏幕空间并生成相应的像素。光栅化的输出是一个片段（fragment），每个片段代表一个潜在的像素，它包含了像素的位置和颜色等信息。

4. 片段着色器（Fragment Shader）
   片段着色器是渲染管线中的一个重要阶段，它负责计算每个像素的最终颜色。片段着色器通常用于实现纹理映射、光照、透明度等效果。
   下面是一个简单的片段着色器，它会将每个片段的颜色设置为红色：

   #version 330 core
   out vec4 FragColor;
   void main() {
       FragColor = vec4(1.0, 0.0, 0.0, 1.0);  // 红色
   }


5. 深度和模板测试（Depth and Stencil Testing）
   在这一阶段，OpenGL 会检查每个片段的深度值和模板值。深度测试用于确保图形中离观察者更远的部分被正确地遮挡，而模板测试可以控制哪些像素可以被绘制，哪些不能。

6. 混合（Blending）
   混合操作用于处理像素的透明度和图形的组合。当一个对象的某部分是透明的时，OpenGL 会将该部分与背景图像进行混合，得到最终的颜色输出。

3. 使用 OpenTK 创建图形应用

在 OpenTK 中，我们通常通过以下步骤来实现图形开发：

1. 创建窗口
   在 OpenTK 中，GameWindow 类可以用来创建一个窗口，并且它自动管理 OpenGL 上下文和渲染循环。你只需关注绘制操作和输入事件的处理。

   using OpenTK;
   using OpenTK.Graphics.OpenGL;

   public class Program
   {
       static void Main()
       {
           using (var window = new GameWindow(800, 600))
           {
               window.RenderFrame += (sender, e) =>
               {
                   GL.ClearColor(0.0f, 0.0f, 0.0f, 1.0f);  // 清屏颜色
                   GL.Clear(ClearBufferMask.ColorBufferBit);  // 清除屏幕
                   // 其他绘制操作...
                   window.SwapBuffers();  // 显示结果
               };
               window.Run(60.0);  // 以 60 帧每秒的速度运行
           }
       }
   }


2. 加载和编译着色器
   在图形渲染中，我们通常使用自定义的顶点着色器和片段着色器来控制渲染效果。在 OpenTK 中，着色器是通过 GLSL 编写的，并需要通过 GL.CreateShader、GL.CompileShader 和 GL.LinkProgram 等方法进行编译和链接。

   int vertexShader = GL.CreateShader(ShaderType.VertexShader);
   GL.ShaderSource(vertexShader, vertexShaderSource);
   GL.CompileShader(vertexShader);

   int fragmentShader = GL.CreateShader(ShaderType.FragmentShader);
   GL.ShaderSource(fragmentShader, fragmentShaderSource);
   GL.CompileShader(fragmentShader);

   int shaderProgram = GL.CreateProgram();
   GL.AttachShader(shaderProgram, vertexShader);
   GL.AttachShader(shaderProgram, fragmentShader);
   GL.LinkProgram(shaderProgram);
   GL.UseProgram(shaderProgram);


3. 顶点缓冲和绘制图形
   在 OpenGL 中，顶点数据通常存储在 顶点缓冲对象（VBO） 中。然后，我们可以通过 GL.DrawArrays 或 GL.DrawElements 绘制几何体。

   float[] vertices = new float[]
   {
       // 顶点数据
       -0.5f, -0.5f, 0.0f,
        0.5f, -0.5f, 0.0f,
        0.0f,  0.5f, 0.0f
   };

   int vertexBuffer;
   GL.GenBuffers(1, out vertexBuffer);
   GL.BindBuffer(BufferTarget.ArrayBuffer, vertexBuffer);
   GL.BufferData(BufferTarget.ArrayBuffer, new IntPtr(vertices.Length * sizeof(float)), vertices, BufferUsageHint.StaticDraw);

   GL.VertexAttribPointer(0, 3, VertexAttribPointerType.Float, false, 3 * sizeof(float), 0);
   GL.EnableVertexAttribArray(0);

   GL.DrawArrays(PrimitiveType.Triangles, 0, 3);  // 绘制三角形


4. 输入处理
   OpenTK 也支持键盘和鼠标输入处理，你可以通过 Keyboard 和 Mouse 类获取用户的输入事件。

   if (Keyboard.GetState().IsKeyDown(Key.Escape))
   {
       window.Exit();  // 按下 Esc 键退出程序
   }


4. 示例程序：渲染管线流程之旋转的彩色立方体

为了更深入地理解 OpenGL 渲染管线，我们将通过 OpenTK 实现一个包含更多渲染管线元素的示例程序：绘制一个旋转的彩色立方体。这个示例将展示从顶点数据到帧缓冲输出的全流程，帮助您清晰理解渲染管线的关键步骤。

1. 渲染管线的核心步骤

相比简单三角形，这里我们增加了以下元素：

• 模型-视图-投影变换：通过矩阵将 3D 物体投影到 2D 屏幕上。
• 颜色插值：顶点着色器将顶点颜色传递给片段着色器，实现颜色渐变。
• 动态更新：使用时间变量实现立方体旋转。

2. 示例程序代码

1. 顶点着色器 shader.verf文件

   #version 330 core
   // 输入：顶点数据
   layout(location = 0) in vec3 aPosition; // 顶点位置
   layout(location = 1) in vec3 aColor;    // 顶点颜色
   // 输出：传递给片段着色器的插值变量
   out vec3 vertexColor;
   // Uniform：变换矩阵
   uniform mat4 model;
   uniform mat4 view;
   uniform mat4 projection;
   void main()
   {
       // 将顶点位置变换到剪辑空间
       gl_Position = projection * view * model * vec4(aPosition, 1.0);
       // 将顶点颜色传递给片段着色器
       vertexColor = aColor;
   }


2. 片段着色器 shader.frag文件

   #version 330 core
   in vec3 vertexColor; // 从顶点着色器传来的颜色
   out vec4 FragColor;  // 最终输出的颜色
   void main()
   {
       FragColor = vec4(vertexColor, 1.0); // 设置片段颜色
   }


3. Shader.cs文件

   using OpenTK.Graphics.OpenGL;
   public class Shader : IDisposable
   {
       public int Handle { get; private set; }

       public Shader(string vertexPath, string fragmentPath)
       {
           // 加载顶点和片段着色器的源代码
           string vertexShaderSource = File.ReadAllText(vertexPath);
           string fragmentShaderSource = File.ReadAllText(fragmentPath);

           // 创建和编译顶点着色器
           int vertexShader = GL.CreateShader(ShaderType.VertexShader);
           GL.ShaderSource(vertexShader, vertexShaderSource);
           GL.CompileShader(vertexShader);
           CheckCompileErrors(vertexShader, "VERTEX");

           // 创建和编译片段着色器
           int fragmentShader = GL.CreateShader(ShaderType.FragmentShader);
           GL.ShaderSource(fragmentShader, fragmentShaderSource);
           GL.CompileShader(fragmentShader);
           CheckCompileErrors(fragmentShader, "FRAGMENT");

           // 创建着色器程序并链接
           Handle = GL.CreateProgram();
           GL.AttachShader(Handle, vertexShader);
           GL.AttachShader(Handle, fragmentShader);
           GL.LinkProgram(Handle);
           CheckCompileErrors(Handle, "PROGRAM");

           // 删除着色器对象，因为它们已经链接到程序中
           GL.DeleteShader(vertexShader);
           GL.DeleteShader(fragmentShader);
       }

       public void Use()
       {
           GL.UseProgram(Handle);
       }

       public void SetMatrix4(string name, OpenTK.Mathematics.Matrix4 matrix)
       {
           int location = GL.GetUniformLocation(Handle, name);
           if (location == -1)
               Console.WriteLine($"警告：Uniform '{name}' 未找到或未使用。");
           GL.UniformMatrix4f(location, 1, false, ref matrix);
       }

       public void Dispose()
       {
           GL.DeleteProgram(Handle);
       }

       private void CheckCompileErrors(int shader, string type)
       {
           if (type != "PROGRAM")
           {
               GL.GetShaderi(shader, ShaderParameterName.CompileStatus, out int success);
               if (success == 0)
               {
                   GL.GetShaderInfoLog(shader, out string info);
                   Console.WriteLine($"错误：着色器编译失败，类型：{type}\n{info}");
               }
           }
           else
           {
               GL.GetProgrami(shader, ProgramProperty.LinkStatus, out int success);
               if (success == 0)
               {
                   GL.GetProgramInfoLog(shader, out string info);
                   Console.WriteLine($"错误：着色器链接失败\n{info}");
               }
           }
       }
   }


4. RotatingCube.cs文件

   	using OpenTK.Graphics.OpenGL;
   using OpenTK.Mathematics;
   using OpenTK.Windowing.Common;
   using OpenTK.Windowing.Desktop;

   public class RotatingCube : GameWindow
   {
       private readonly float[] _vertices = {
           // 顶点位置       // 颜色
           -0.5f, -0.5f, -0.5f, 1.0f, 0.0f, 0.0f, // 红色
            0.5f, -0.5f, -0.5f, 0.0f, 1.0f, 0.0f, // 绿色
            0.5f,  0.5f, -0.5f, 0.0f, 0.0f, 1.0f, // 蓝色
           -0.5f,  0.5f, -0.5f, 1.0f, 1.0f, 0.0f, // 黄色
           -0.5f, -0.5f,  0.5f, 1.0f, 0.0f, 1.0f, // 品红
            0.5f, -0.5f,  0.5f, 0.0f, 1.0f, 1.0f, // 青色
            0.5f,  0.5f,  0.5f, 1.0f, 1.0f, 1.0f, // 白色
           -0.5f,  0.5f,  0.5f, 0.0f, 0.0f, 0.0f  // 黑色
       };

       private readonly uint[] _indices = {
           0, 1, 2, 2, 3, 0, // 后面
           4, 5, 6, 6, 7, 4, // 前面
           0, 4, 7, 7, 3, 0, // 左面
           1, 5, 6, 6, 2, 1, // 右面
           3, 2, 6, 6, 7, 3, // 上面
           0, 1, 5, 5, 4, 0  // 下面
       };

       private int _vbo;
       private int _vao;
       private int _ebo;
       private Shader _shader;
       private Matrix4 _projection;
       private Matrix4 _view;
       private float _rotationAngle;

       public RotatingCube() : base(GameWindowSettings.Default, NativeWindowSettings.Default)
       {
           Size = new Vector2i(800, 600);
           Title = "OpenTK 旋转立方体";
       }
       protected override void OnLoad()
       {
           base.OnLoad();

           // 初始化 OpenGL
           GL.ClearColor(Color4.Cornflowerblue);

           // 创建 VBO、VAO 和 EBO
           _vao = GL.GenVertexArray();
           GL.BindVertexArray(_vao);

           _vbo = GL.GenBuffer();
           GL.BindBuffer(BufferTarget.ArrayBuffer, _vbo);
           GL.BufferData(BufferTarget.ArrayBuffer, _vertices.Length * sizeof(float), _vertices, BufferUsage.StaticDraw);

           _ebo = GL.GenBuffer();
           GL.BindBuffer(BufferTarget.ElementArrayBuffer, _ebo);
           GL.BufferData(BufferTarget.ElementArrayBuffer, _indices.Length * sizeof(uint), _indices, BufferUsage.StaticDraw);

           // 配置顶点属性
           GL.VertexAttribPointer(0, 3, VertexAttribPointerType.Float, false, 6 * sizeof(float), 0);
           GL.EnableVertexAttribArray(0);
           GL.VertexAttribPointer(1, 3, VertexAttribPointerType.Float, false, 6 * sizeof(float), 3 * sizeof(float));
           GL.EnableVertexAttribArray(1);

           // 加载 Shader
           _shader = new Shader("shader.vert", "shader.frag");
           _shader.Use();

           // 设置投影矩阵和视图矩阵
           _projection = Matrix4.CreatePerspectiveFieldOfView(MathHelper.DegreesToRadians(45.0f), Size.X / (float)Size.Y, 0.1f, 100.0f);
           _view = Matrix4.CreateTranslation(0.0f, 0.0f, -3.0f);
       }

       protected override void OnRenderFrame(FrameEventArgs args)
       {
           base.OnRenderFrame(args);
           // 清屏
           GL.Clear(ClearBufferMask.ColorBufferBit | ClearBufferMask.DepthBufferBit);
           // 启用深度测试
           GL.Enable(EnableCap.DepthTest);
           // 更新模型矩阵
           _rotationAngle += (float)args.Time * 50.0f; // 每秒旋转 50 度
           Matrix4 model = Matrix4.CreateRotationY(MathHelper.DegreesToRadians(_rotationAngle));
           // 渲染
           _shader.Use();
           _shader.SetMatrix4("model", model);
           _shader.SetMatrix4("view", _view);
           _shader.SetMatrix4("projection", _projection);
           GL.BindVertexArray(_vao);
           GL.DrawElements(PrimitiveType.Triangles, _indices.Length, DrawElementsType.UnsignedInt, 0);
           Context.SwapBuffers();
       }

       protected override void OnUnload()
       {
           base.OnUnload();
           GL.DeleteBuffer(_vbo);
           GL.DeleteBuffer(_ebo);
           GL.DeleteVertexArray(_vao);
           _shader.Dispose();
       }
   }


5. Program.cs文件引用

   namespace OpenTKDemo
   {
       internal class Program
       {
           static void Main()
           {
               using var window = new RotatingCube();
               window.Run();
           }
       }
   }

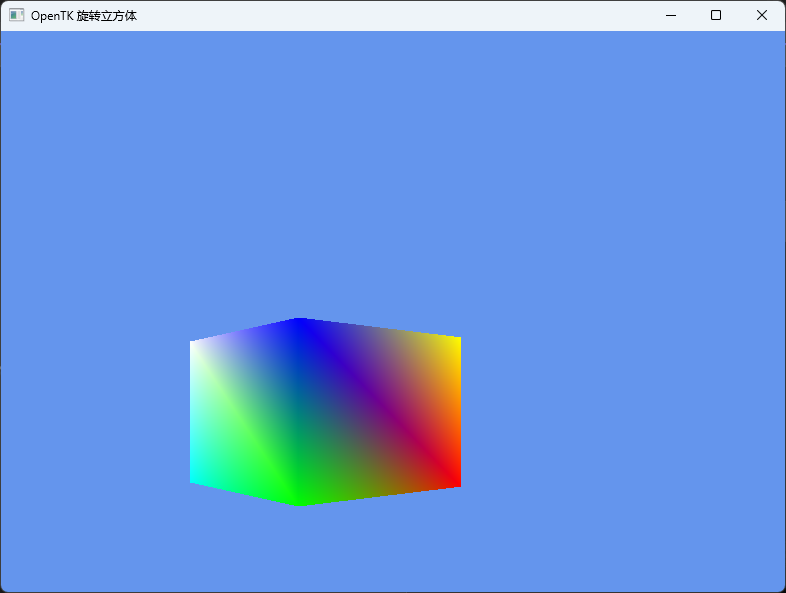

3. 运行效果

运行后，将看到一个旋转的立方体，每个面由渐变的颜色组成，提供了更直观的渲染管线学习体验。

通过该示例，可以更深入地理解 OpenGL 渲染管线的关键环节，为更复杂的图形开发打下基础。

5. 总结

OpenTK 提供了一个强大的平台，使得 .NET 开发者能够方便地使用 OpenGL 进行高效的图形开发。通过 OpenTK，可以轻松实现顶点着色器和片段着色器，进行缓冲区管理，处理图形渲染中的各个阶段，并最终将图形渲染到屏幕上。理解 OpenGL 渲染管线的原理是掌握 OpenTK 图形开发的关键，而通过实践，可以实现更复杂的图形效果和应用。
