ABAQUS三点弯曲有限元分析

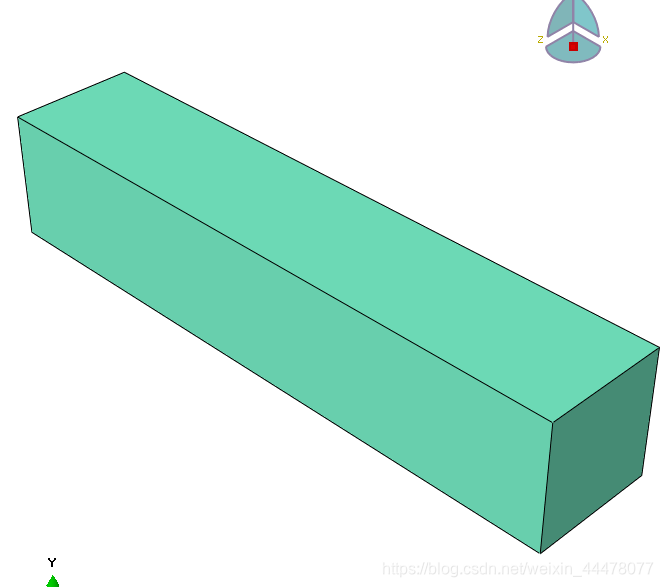

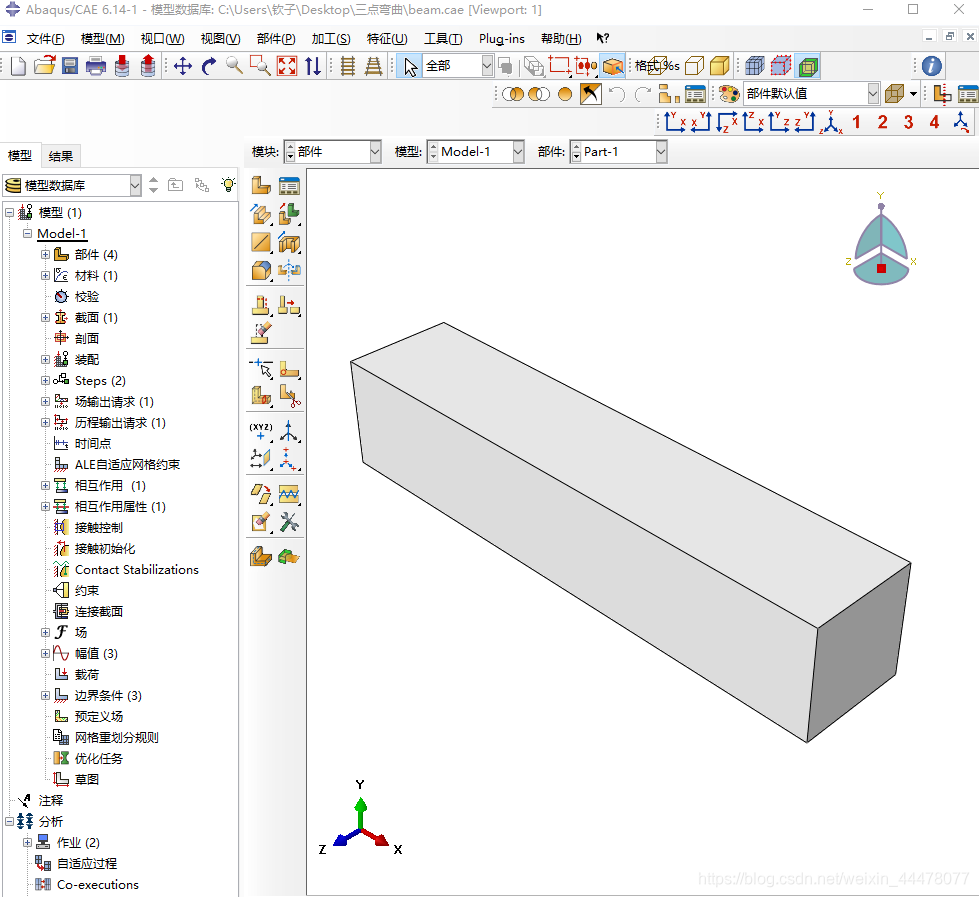

1.先创建梁模型125*25*25

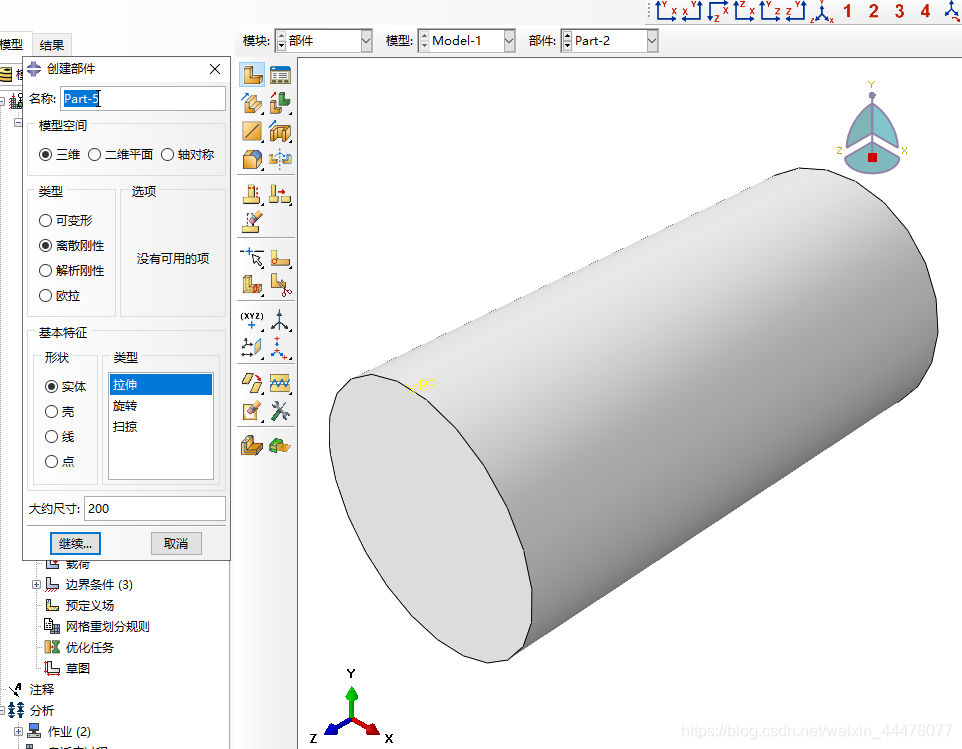

2.生成三个三维离散刚性的圆柱，在工具》参考点中设置如图黄色所示的参考点，并在加工》壳》使用实体中选中模型中键完成

2.属性设置，设置材料参数，材料行为中应该包括柔性损伤、密度、弹性、塑性(这些参数依据实际材料属性确定)，由于圆柱为刚体，在设置过程中只需要设置梁的属性即可。

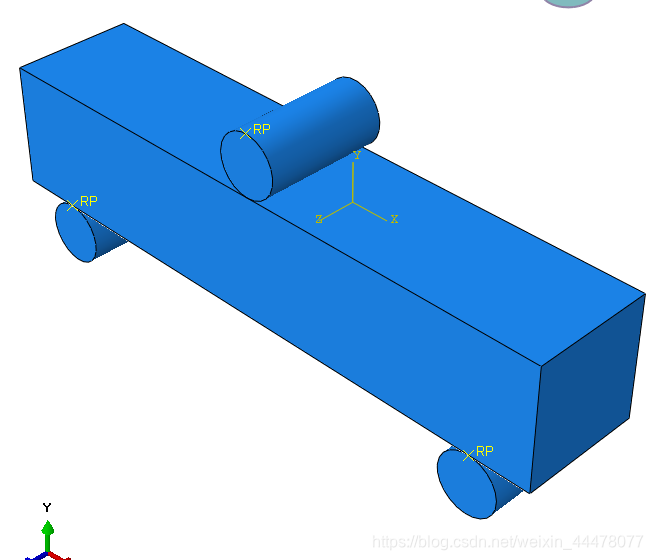

将模型装配起来，结果如下所示

设置分析步

分析步选择 动力，显示 时长0.001

在场输出中 状态/场/用户/时间那边勾选STATUS,状态

在相互作用中

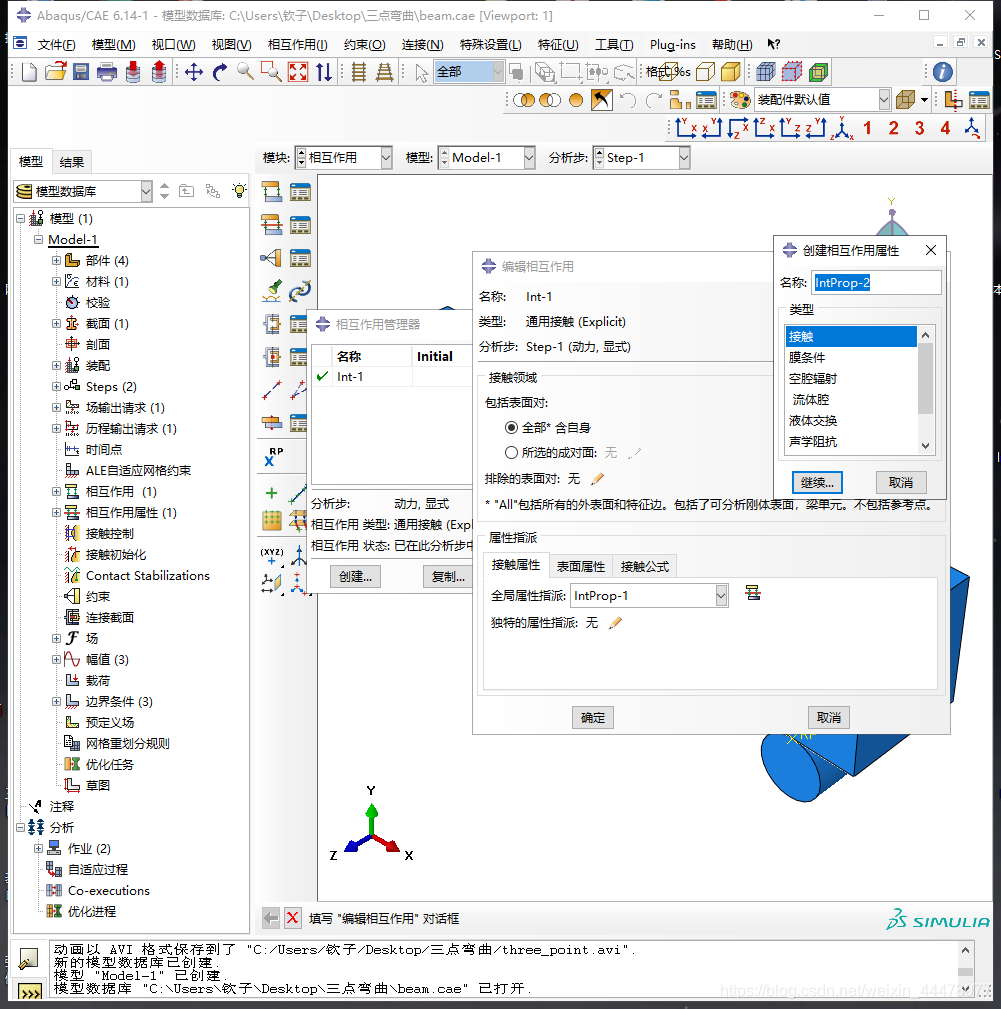

创建相互作用，在编辑接触属性中点击力学-》切向行为-》罚设置摩擦系数0.1

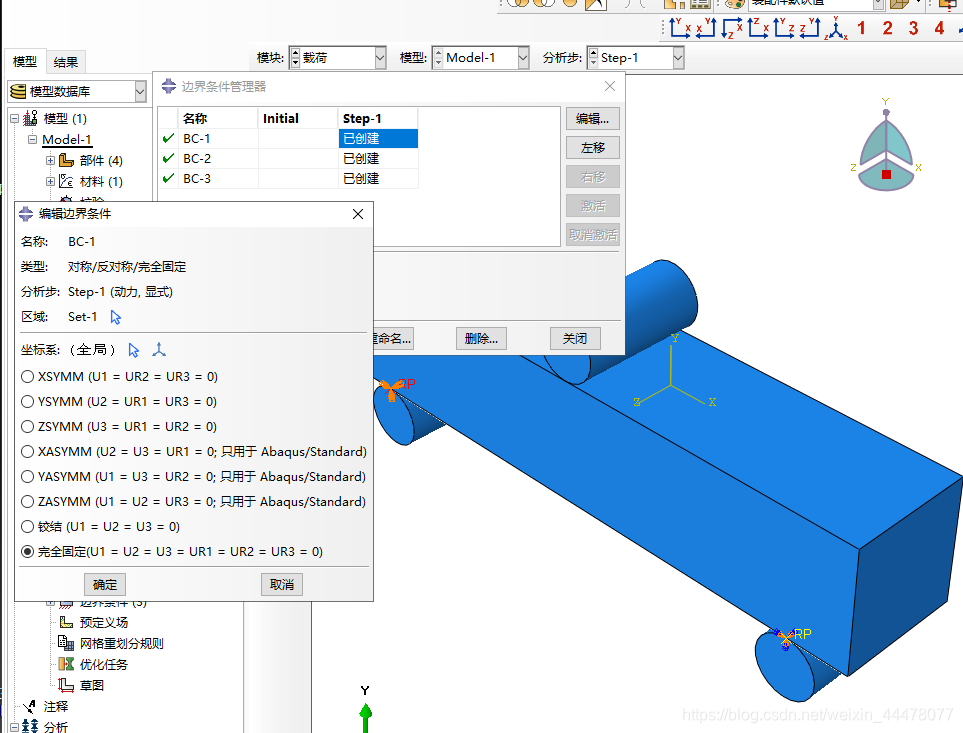

在载荷中设置约束条件，对于底部两个圆柱体，设置固定约束

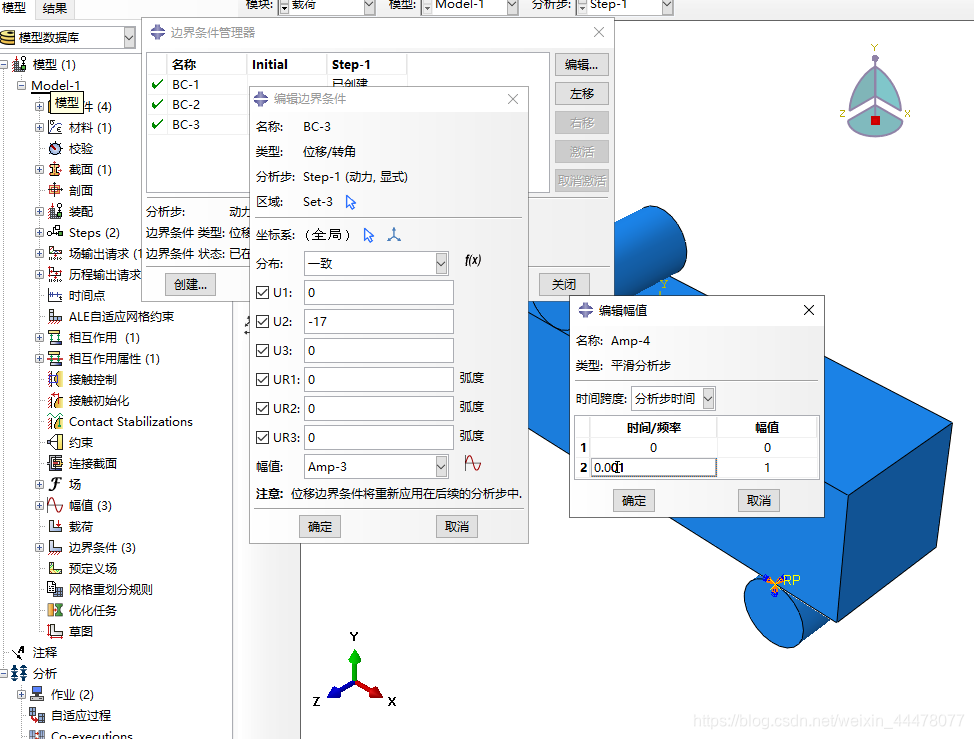

对于压头（顶部圆柱）设置位移约束，并且创建幅值-》平滑分析步（时间和之前分析步的一致）

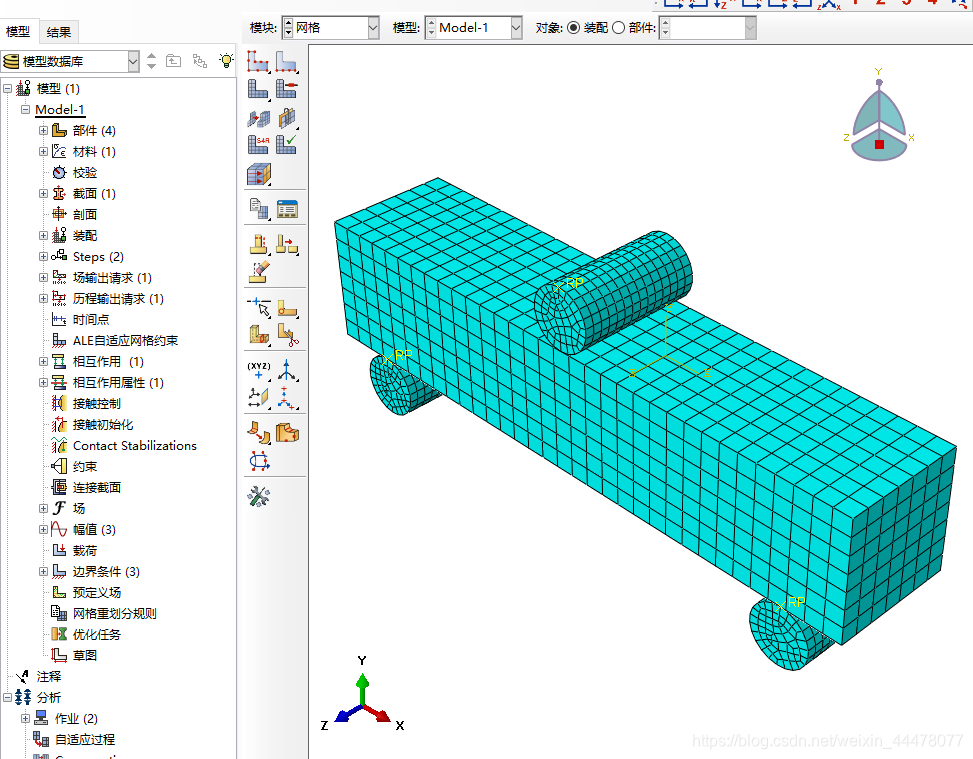

网格划分，所有的部件都需要划分网格

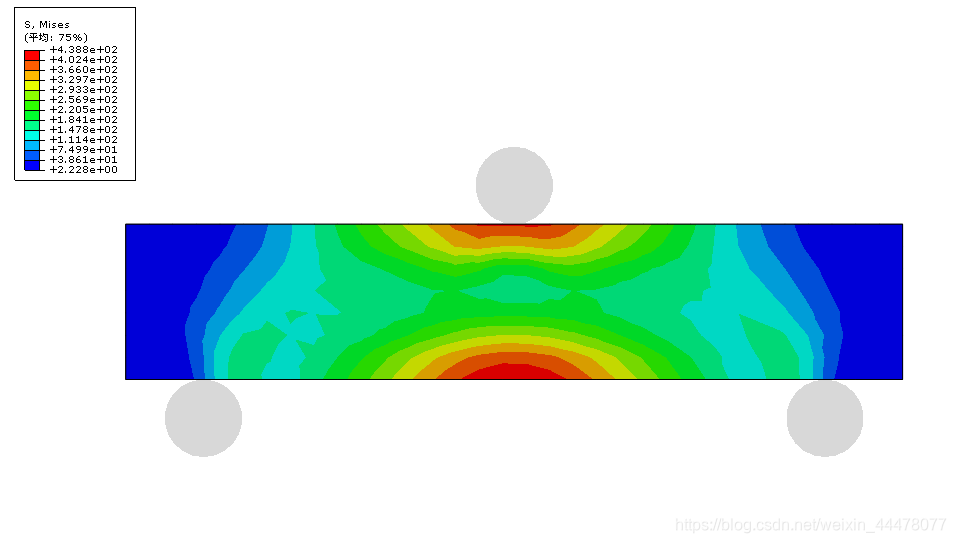

最后提交作业
