simulink实现if else功能

1找出需要的模型

1.1 if模块（作用是实现判断功能）

双击simulink模板空白处，切换英文输入法，输入《if 》 ，选择第一个选项并回车。

双击模块配置模块参数，判断条件可以是多种条件的组合，比如《u1>5&u1<9》。

1.2 输入if选择第二个选项（if 动作 子系统）

该模块作用是前面if或else条件成立则激活该子系统。然后可以在子系统里执行一些动作。
双击该模块可以进入其子系统，可以在里面写具体执行内容。
因为前面设置了if /else if /else三个分支，因此这里复制三个动作模块。

1.3merge模块 （作用：选择具体输出哪个动作模块的信息）

哪个分支的动作模块有数据变化就选择哪一路输出。
模板空白处，切换英文输入法，输入merge后点回车。

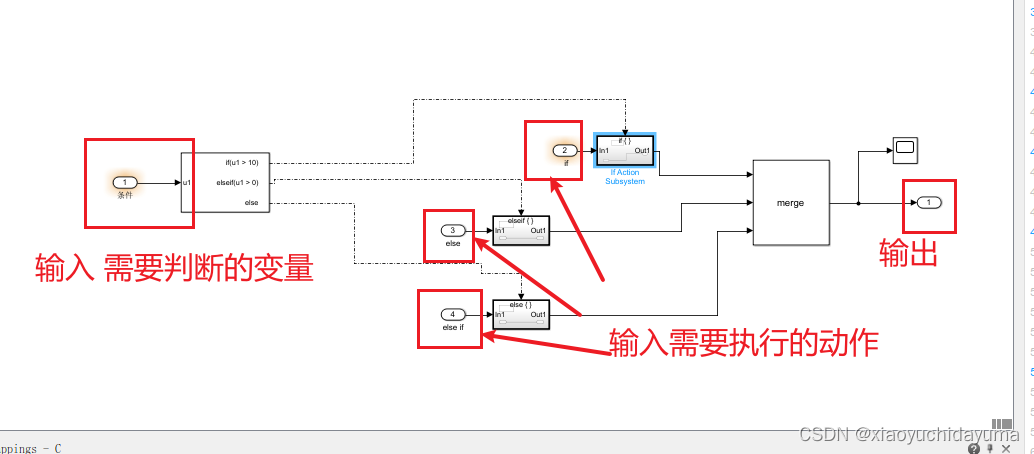

1.4 增加输入输出模块后生成子系统

空白处输入《in》按回车会得到输入模块，空白处输入《out》按回车会得到输出模块。

选中所有模块，然后右键创建子系统，具体方法参照上一篇博客
链接: Simulink代码生成—独立函数–简单模型举例

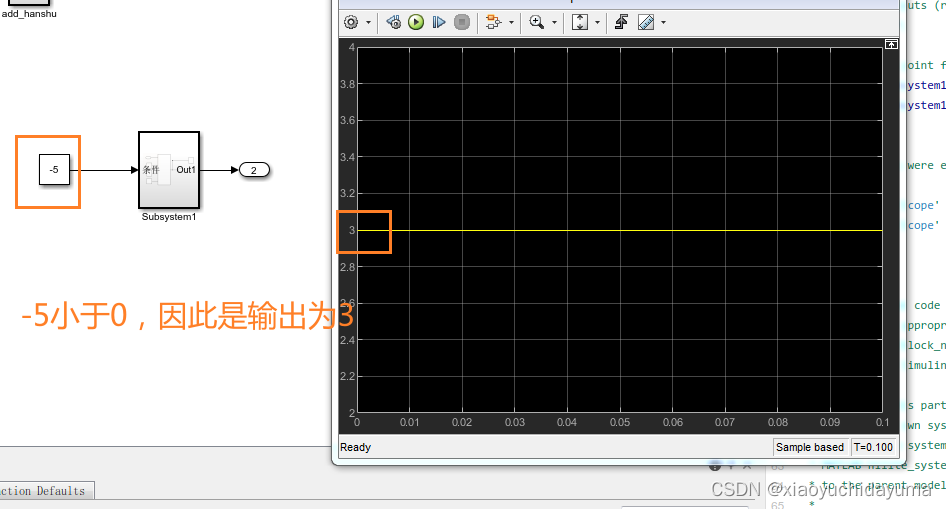

1.5 仿真

常数模块空白处输入 《constant》

1.6生成代码

具体操作见上一篇文章
链接: Simulink代码生成—独立函数–简单模型举例

1.7代码分析
