1 文章介绍

在使用开发板进行实操之前，我们需要先安装两个软件
（1）CH340驱动：使计算机能够识别和正常使用由 CH340 芯片提供的 USB 转串口功能。
（2）stc_isp程序烧录工具：将代码从电脑烧录到单片机芯片

2 软件安装包

通过网盘分享的文件：STC和CH340驱动.zip
链接: https://pan.baidu.com/s/1Ov14SvfEeAHuheG9tDSjbg?pwd=5u5z
提取码: 5u5z
在这里插入图片描述

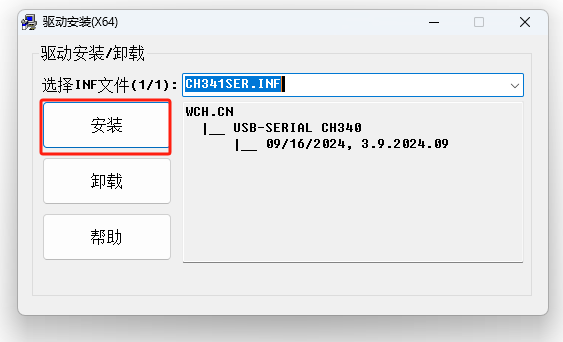

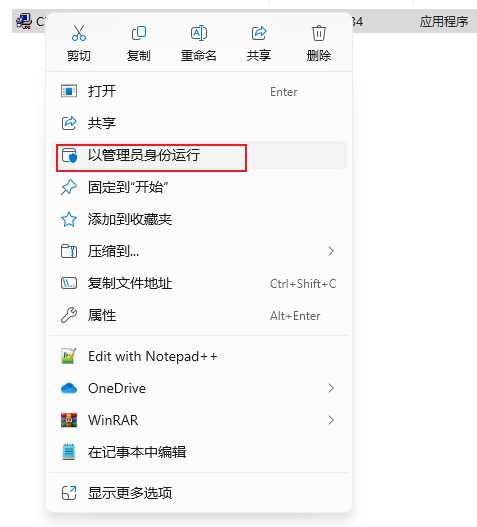

3 安装CH340驱动

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

4 stc-isp

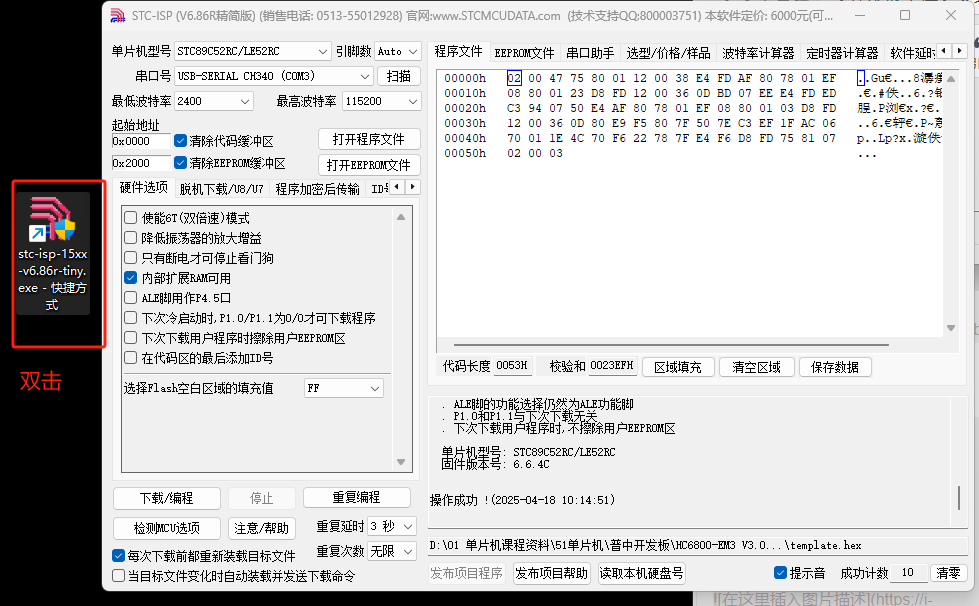

stc-isp无需安装，双击打开就能使用

在这里插入图片描述

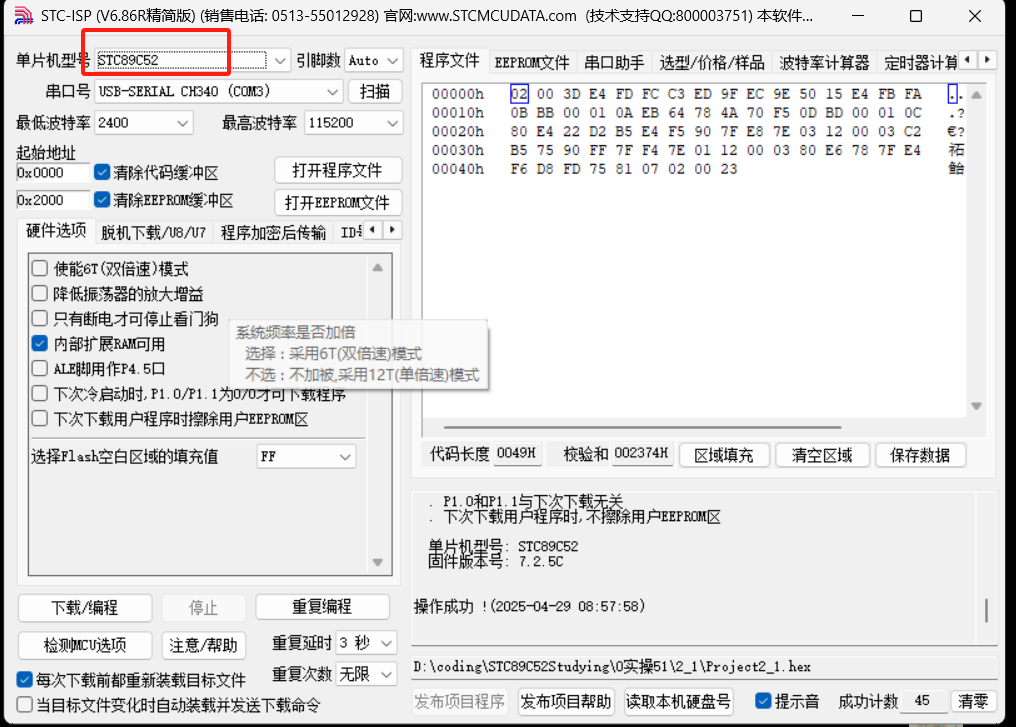

选择单片机对应的芯片型号，此处是STC89C52

在这里插入图片描述

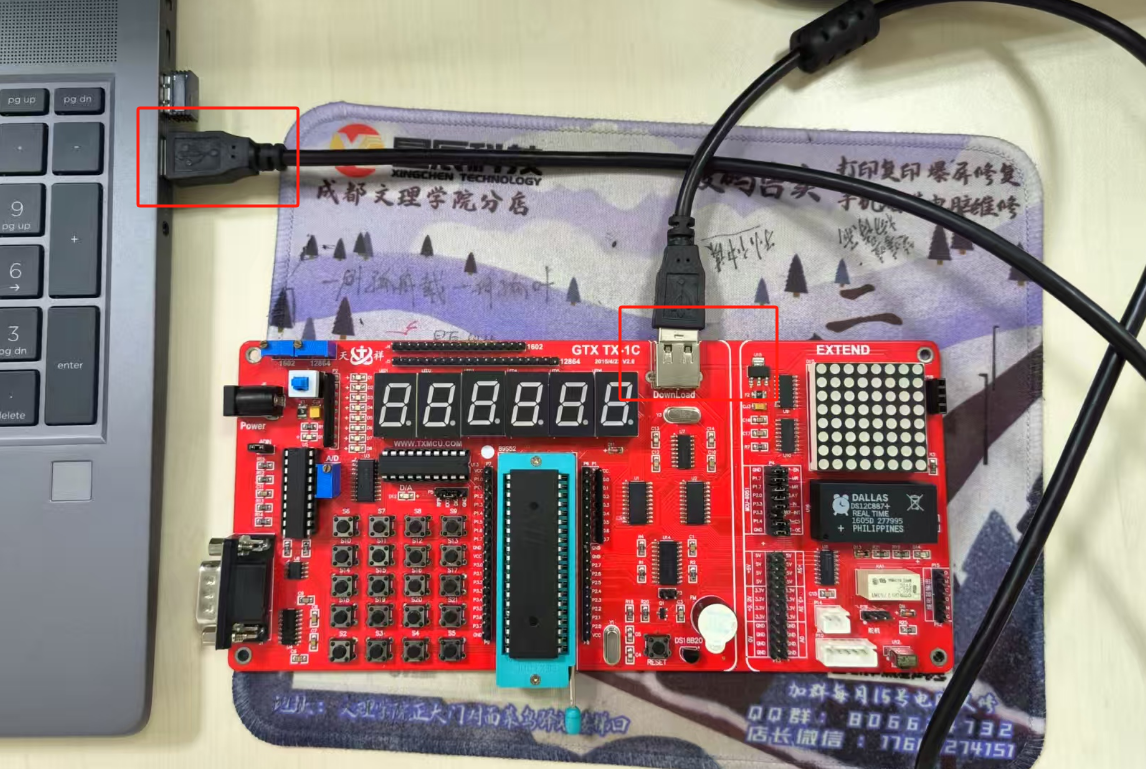

将开发板的下载线连接到电脑USB插槽

在这里插入图片描述

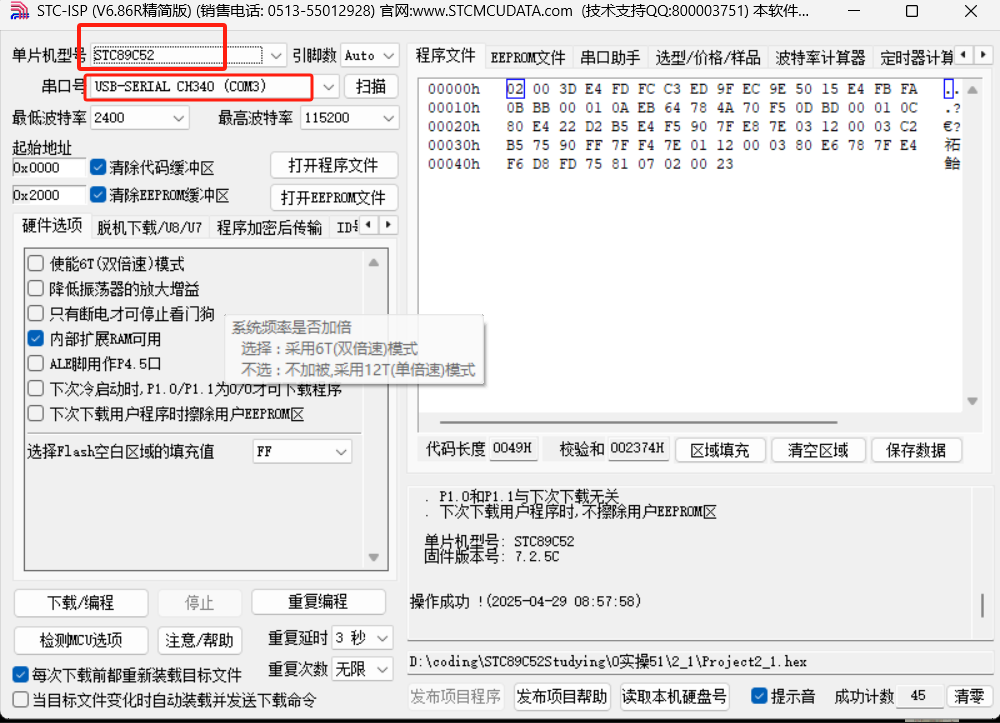

连接好之后stc-isp软件会自动读取到串口号，选中带CH340的串口号

在这里插入图片描述

5 代码和原理图对比

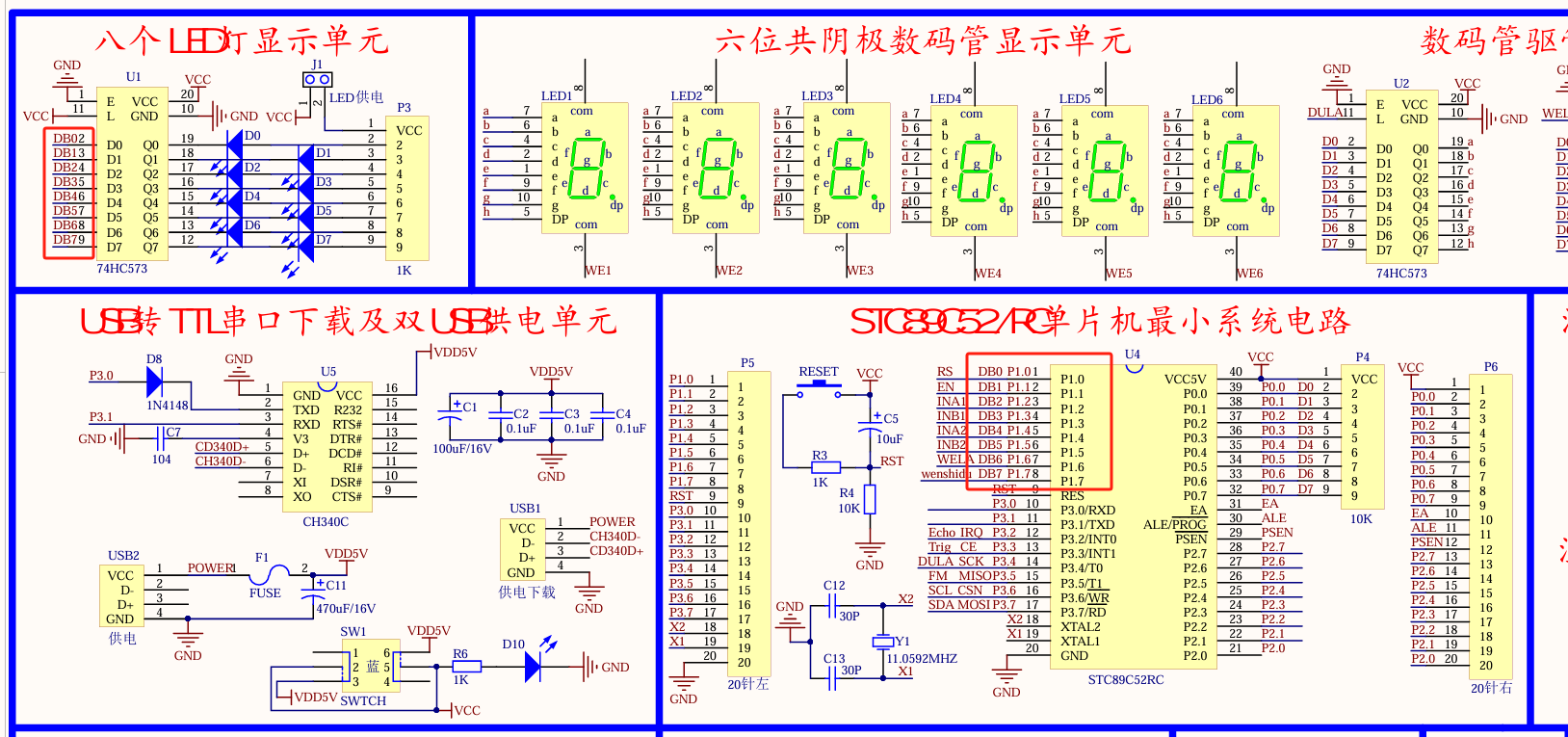

找到原理图中8个LED灯的部分，查看其与单片机芯片的哪个端口连接
原理图中可以看出8个LED灯显示单元与P1口连接

在这里插入图片描述

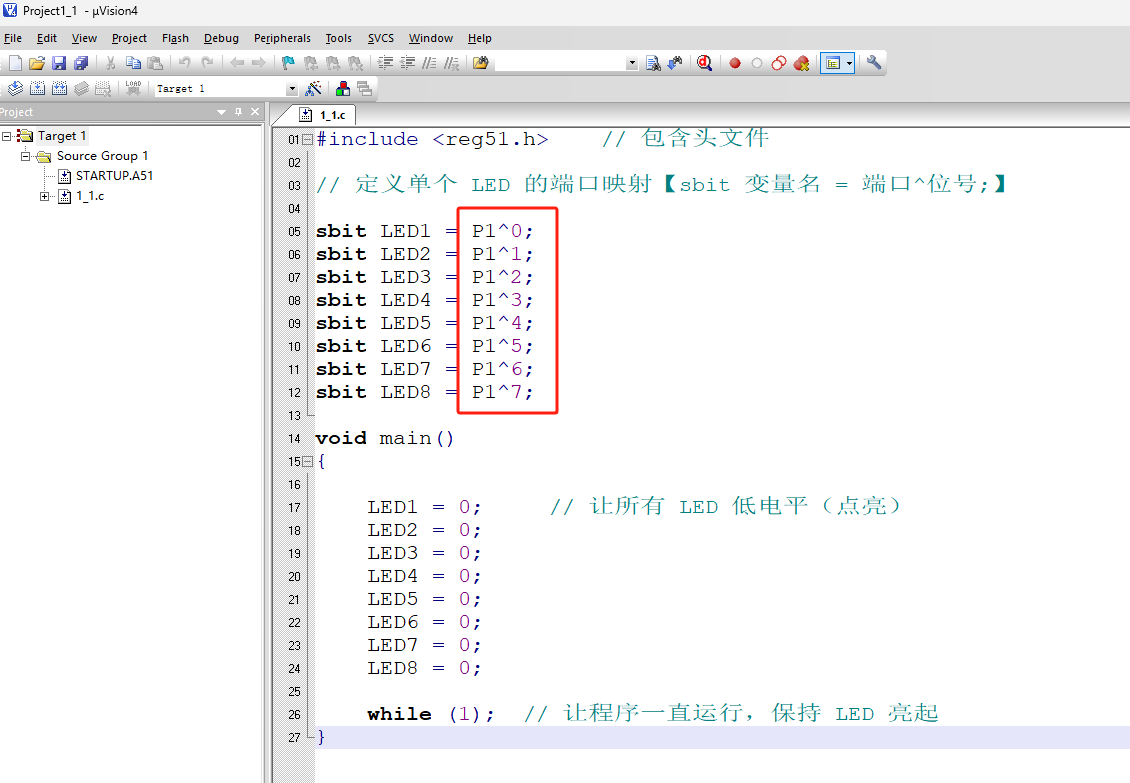

修改代码中的引脚，确保LED灯连接的是P1,修改后

在这里插入图片描述

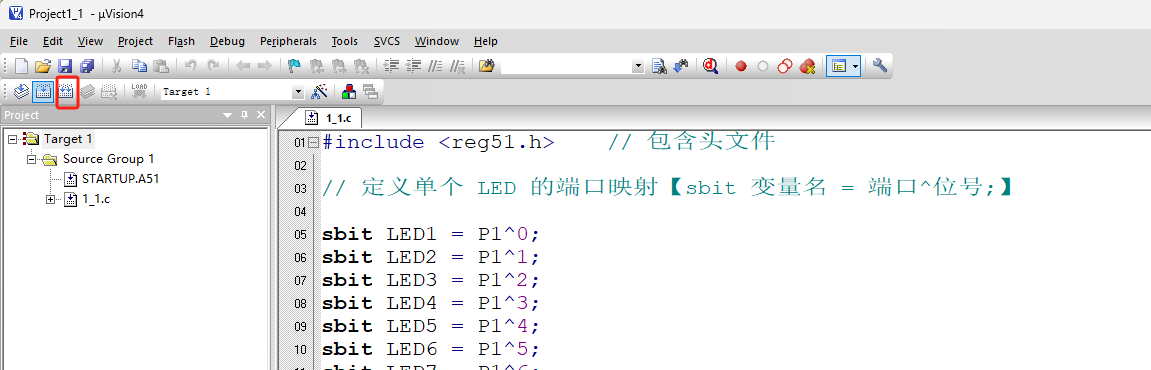

修改代码后重新构建，确保没有报错

在这里插入图片描述

6 烧录代码

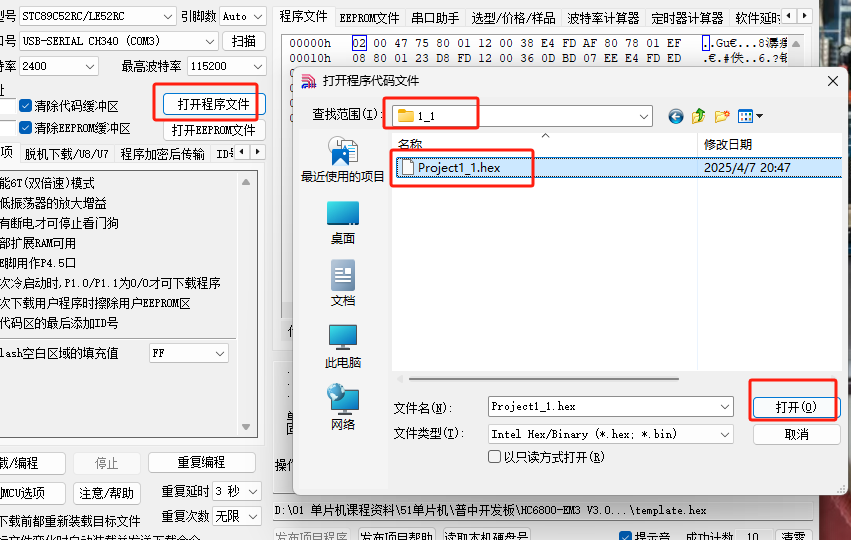

点击“打开程序文件”，找到“案例1_1：Proteus点亮8个蓝色LED灯”中的.hex文件

在这里插入图片描述

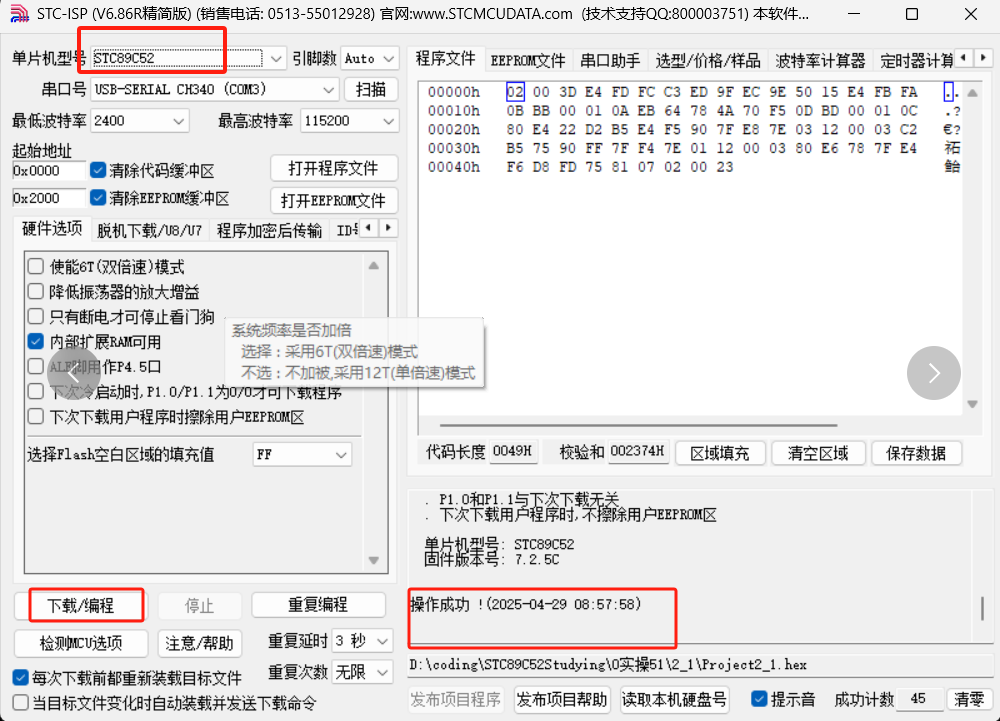

点击“下载/编程”，右侧显示操作成功。
如果未显示成功，可开关几次开发板电源

在这里插入图片描述

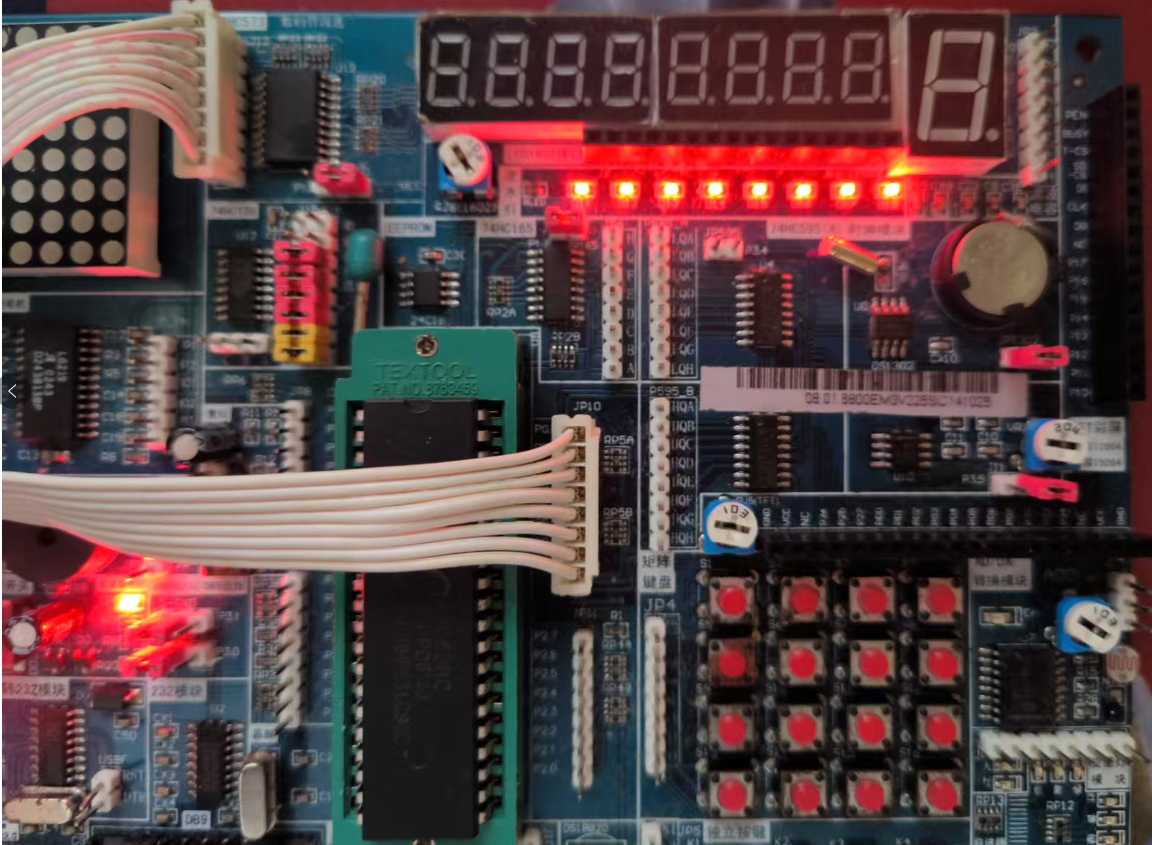

7 效果图

在这里插入图片描述

案例1-3流水灯效果图
B站视频连接
