三极管用作开关电路 - 基极电阻阻值选择
链接：https://wenku.baidu.com/view/c04bbee916fc700aba68fc58.html

个人总结：
1、三极管做开关的最优电路
https://blog.csdn.net/yagnruinihao/article/details/53608333
2、分析电路图：

a: LED正常工作时压降2V,电流取10mA;这时选取电阻为R3= (5V-2V)/10mA = 300Ω

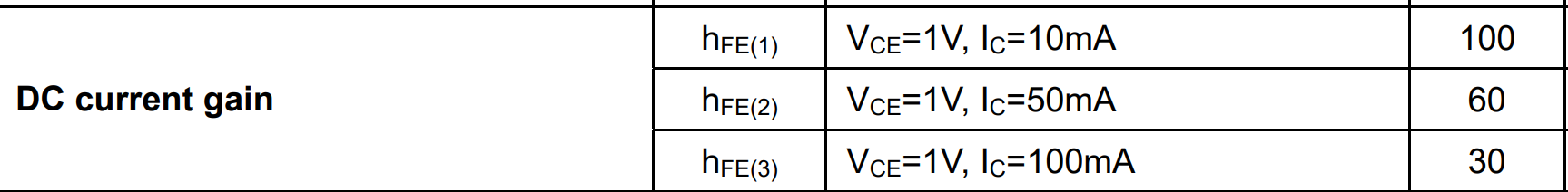

b: 找到三极管数据手册
当Ic=10mA，β=100;
所以要确保三极管工作在饱和区 Ic = β*Ib = 10mA，那么Ib ≥ 100uA;
如果基极电压为5V,三极管导通时还需考虑Vbe≈0.7V，那么R1=(5-0.7)/0.0001 =43KΩ；
所以R1<=43K时三极管饱和状态。（注意：电阻不能太小，以避免流经基极电流过大）

有小伙伴提问，基极并联电阻R2阻值如何去算，首先R2是为了确保三极管截止状态的稳定，具体原因可自行百度，运用分压电路，使得分压电阻的值分的的最小电压为0.7V。

1、电阻并联于发射结两端，目的是避免微小电流流入该管基极时该管误导通。

2、因为CB之间都会有穿透电流，这个电流的大小与工艺等有关，它是随温度急剧增大的（指数关系），当在低温场合，现在的三极管工艺基本把Icbo做得足够小，电路中可以不考虑它。但是，当温度升高后，它的影响就大了，以至于电路无法工作的程度。增加基极的并联电阻，对于工作温度范围较宽的场合下效果非常明显。

如上面的例子，假设要使三极管导通，那么基极电压应大于0.7V,假设Signal = 5V,所以根据分压原理有
[R2/(R1+R2)]*5=0.7,那么当R1 = 10K时，R2为1.6K,R2最小为1.6K。为了使开关更稳定我们尽可能的使R2的阻值大。
