【学习笔记】晶振为什么要进行包地处理

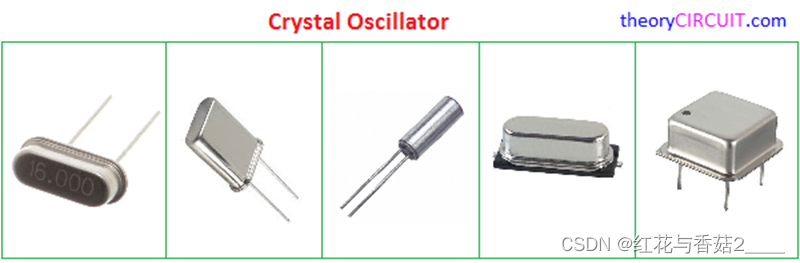

晶振是电路中常用用的时钟元件,全称是叫晶体震荡器,百科上的描述是,有一些电子设备需要频率高度稳定的交流信号,而LC振荡器稳定性较差,频率容易漂移(即产生的交流信号频率容易变化)。在振荡器中采用一个特殊的元件——石英晶体,可以产生高度稳定的信号,这种采用石英晶体的振荡器称为晶体振荡器。
在这里插入图片描述

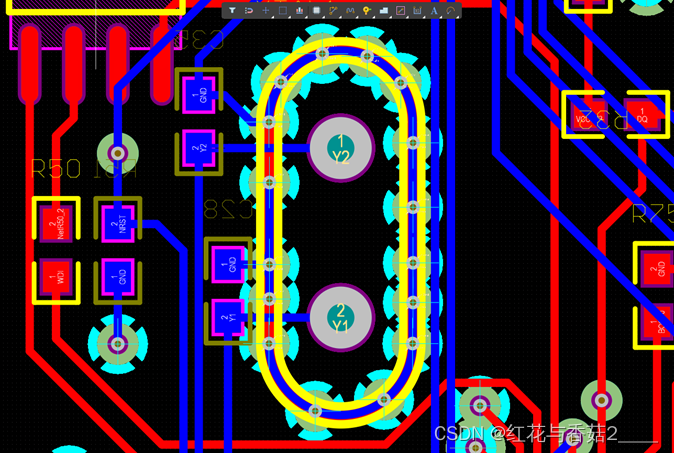

晶体振荡器内部的电路会产生射频电流,如果晶体是金属外壳封装的,直流电源脚是直流电压参考和晶体内部射频电流回路参考的依靠,通过地平面释放外壳被射频辐射产生的瞬态电流。另一方面,金属外壳是一个单端天线,最近的映像层、地平面层有时两层或者更多层做为射频电流对地的辐射耦合作用是足够的。晶体下铺地对散热也是有好处的。
在这里插入图片描述

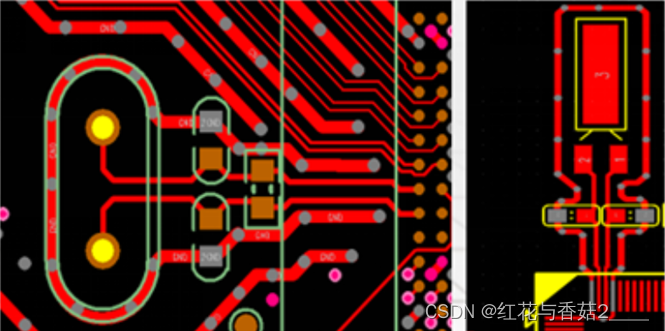

时钟电路和晶体下铺地将提供一个映像平面,可以降低对相关晶体和时钟电路产生共模电流,从而降低射频辐射。地平面对差模射频电流同样有吸收作用,这个平面必须通过多点连接到完整的地平面上,并要求通过多个过孔,这样可以提供低的阻抗,为增强这个地平面的效果,时钟发生电路应该与这个地平面靠近。通常的,SMT封装的晶体将比金属外壳的晶体有更多的射频能量辐射:因为表贴晶体大多是塑料封装,晶体内部的射频电流会向空间辐射并耦合到其他器件。
在这里插入图片描述
在这里插入图片描述

新人发文,如有错误,还请指正!
