LTSPICE仿真电路:(十八)如何导入第三方模型
LTSPICE
·
以我需要的一款TDK磁珠为例:MPZ1005S121HT000

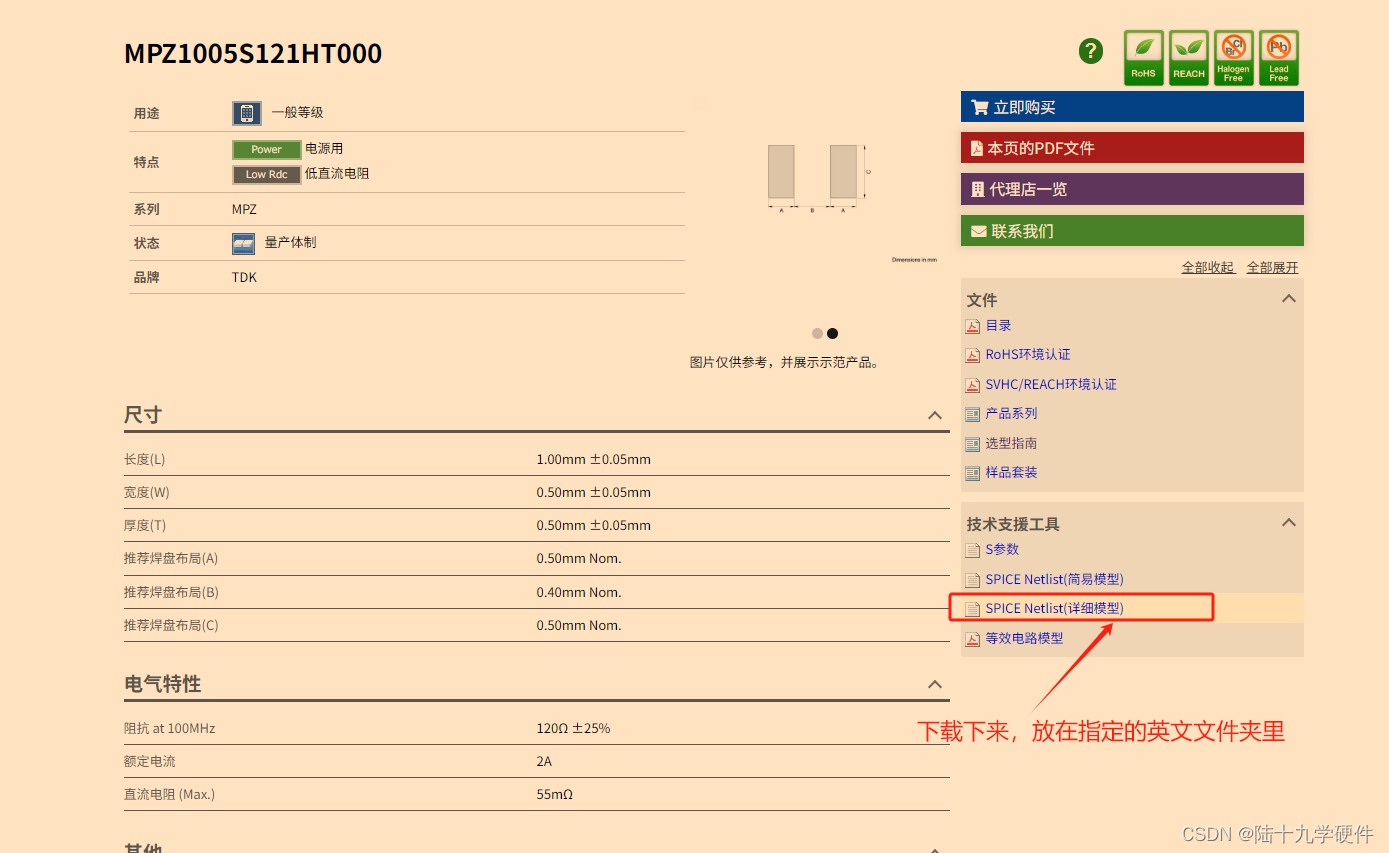

1.在官网上找到你所需要的模型的S参数
MPZ1005S121HT000 : 详细信息 | EMC对策产品 - 片式磁珠 | TDK 产品中心

2. 用LTSPICE打开下载的文件

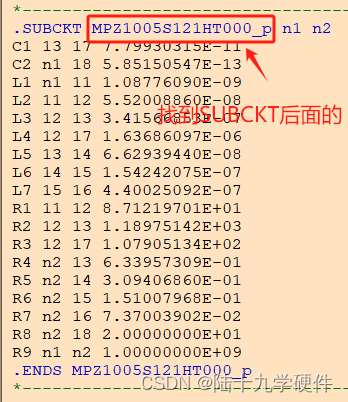

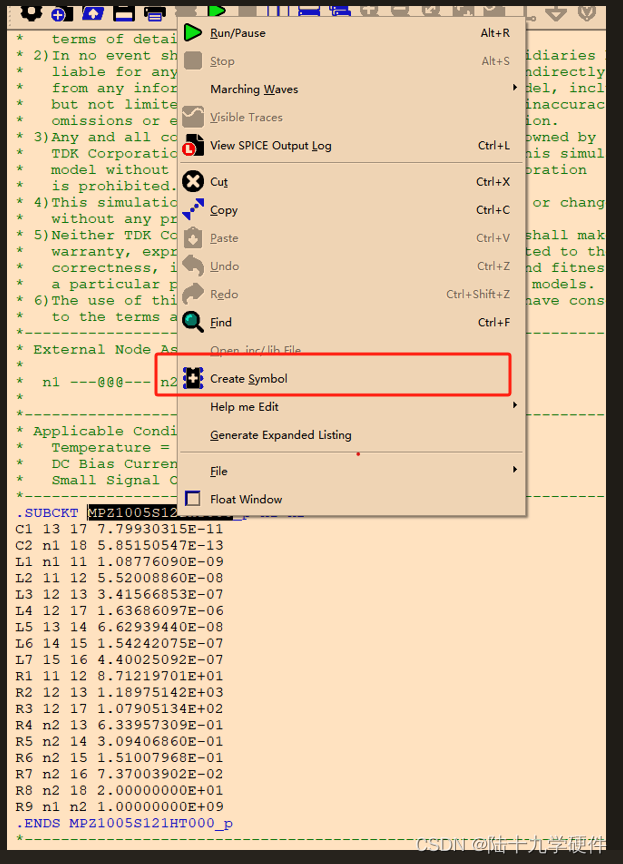

3.找到SUBCKT后面的对应的名称 ,右键选中创建对象,保存即可。

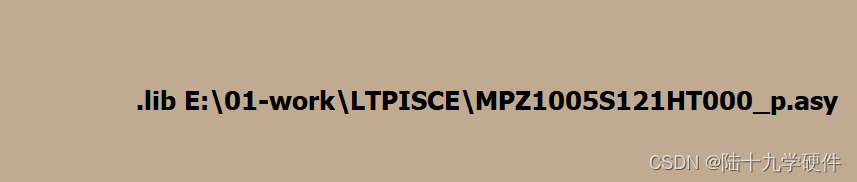

4.后面调用的时候需要用.lib+你放该模型的文件夹路径即可,如下图所示。

太简单了,好用,具体视频参考亚德诺官号下面的这个:导入Spice模型(1)_哔哩哔哩_bilibili

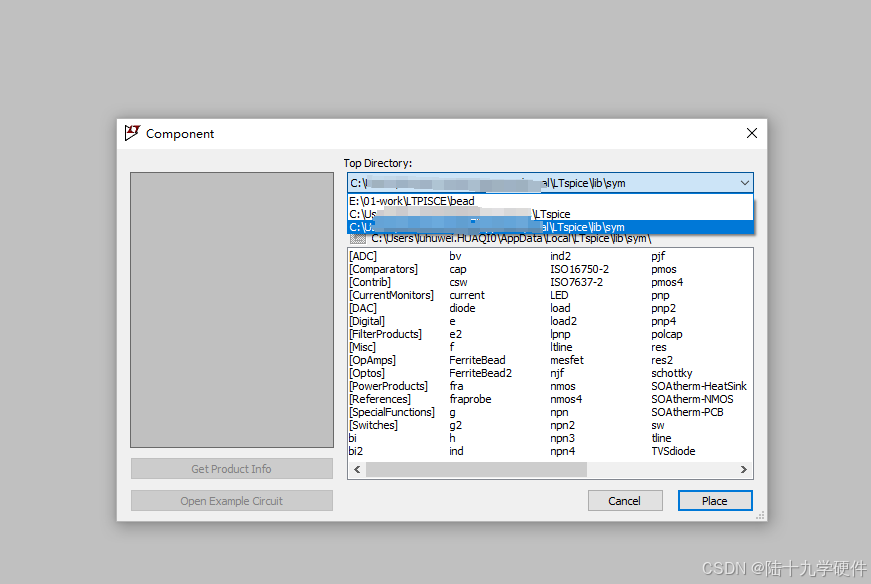

7.4号更新:发现导入模型之后,可以直接在这儿选,不用调库的命令了
