ila抓取信号没有波形
·
在做adda的实验，想利用vivado的在线逻辑仪分析数据的波形，信号添加进来了一直处于idle状态
原来是因为，ILA 的时钟频率不合适导致的
1） ILA 工作不正常，无法启动；
2） 状态跳转不正常或报错等；
3） 无法抓取波形；
4） VIVADO 无法识别到 ILA 等；
因为程序中ila的频率为25MHz默认下载器频率为15MHz，
ILA 采样时钟频率不得低于 JTAG 下载器时钟频率的 2.5 倍

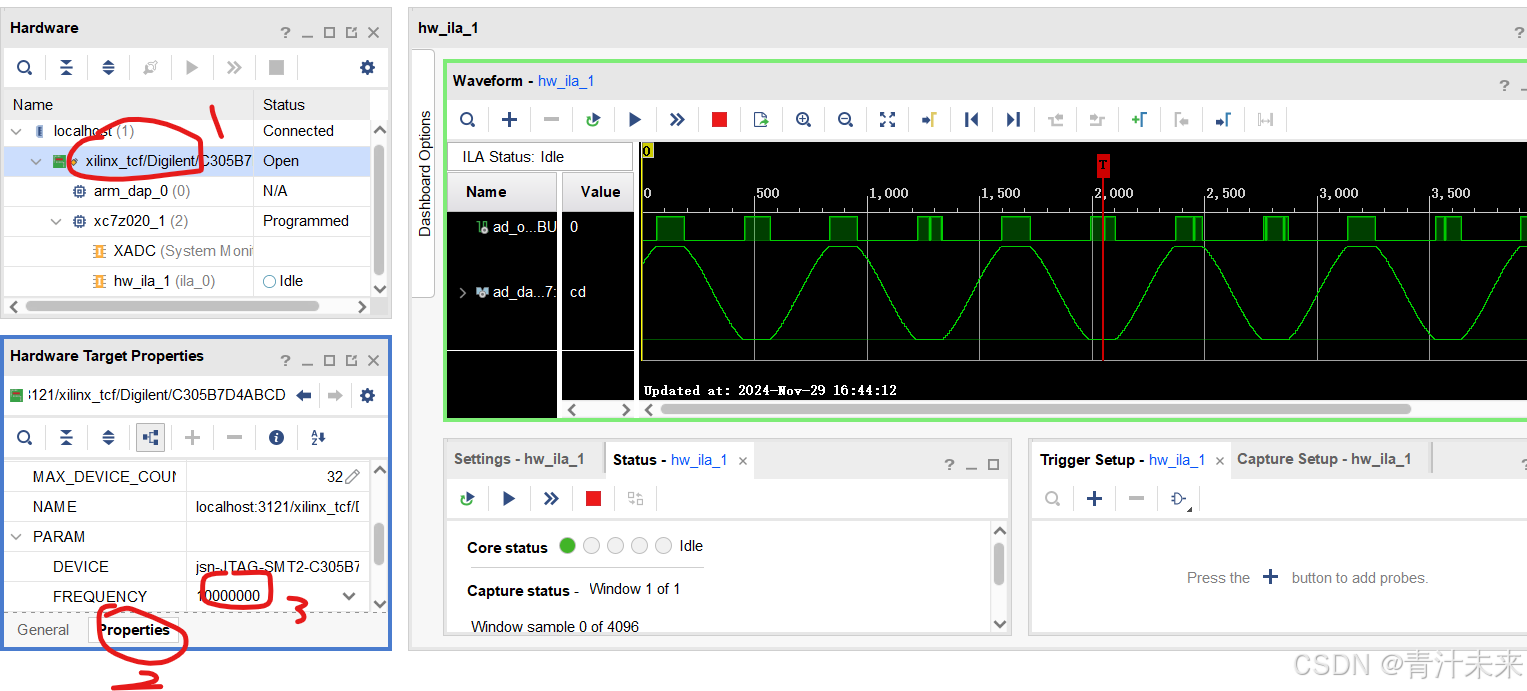

下载器时钟频率设置为10MHz就有信号输出了
