• 问题域分析部分设计实例

• 第七关：完成整个关联关系图
• 阅读材料
• 相关知识
• 任务描述
  • 如何使用starUML工具建立类图项目

---

阅读材料

酒店管理系统是为酒店及其客户服务的业务平台，开发的目标是用于帮助客户预订酒店，包括选择酒店、提交订单和撤销订单；以及帮助酒店处理预订业务，包括接受客户预订、执行客户订单和活动促销。通过酒店管理系统的应用，期望防范恶意预订、提高酒店的房间利用效率、为酒店吸引回头客并提高客户的满意度、提高酒店销售额和利润。

相关知识

• 聚合（Aggregation）

聚合关系是关联关系的一种，耦合度强于关联，他们的代码表现是相同的，仅仅是在语义上有所区别：关联关系的对象间是相互独立的，而聚合关系的对象之间存在着包容关系，他们之间是“整体-个体”的相互关系。

任务描述

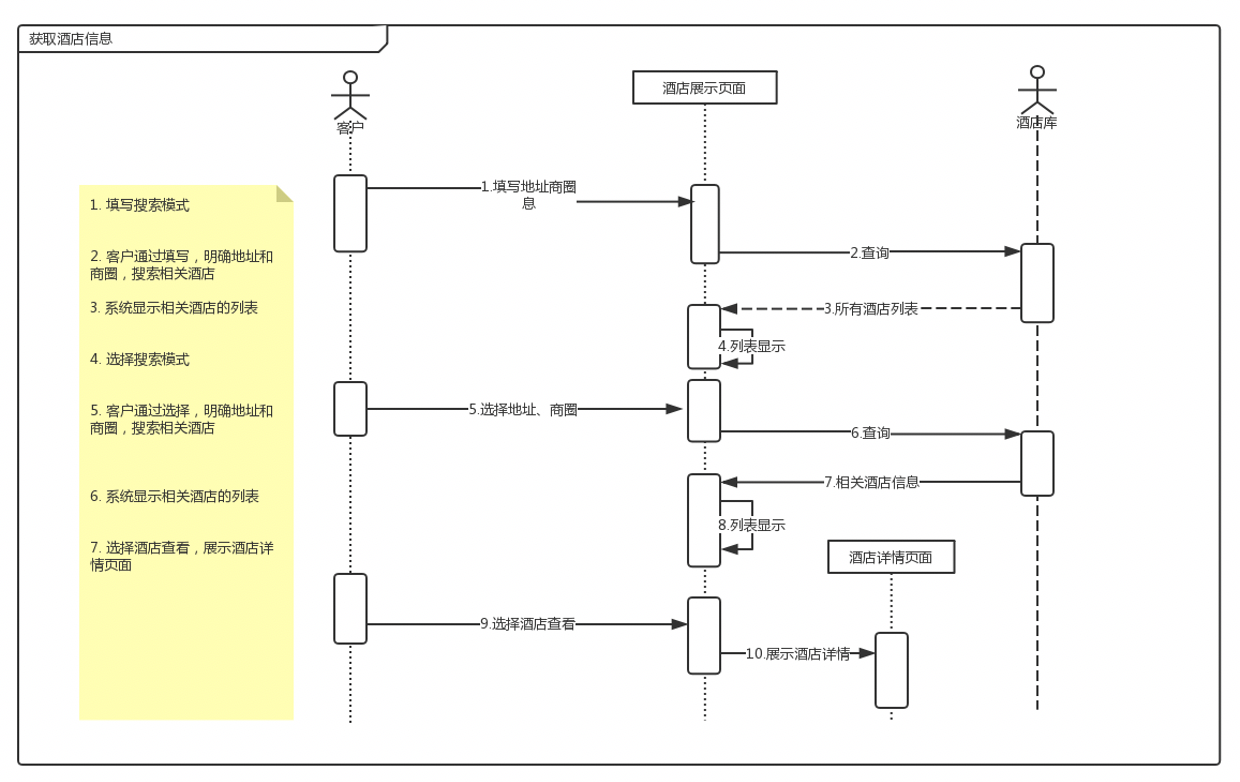

请根据时序图所描述的信息，补充酒店类和获取酒店信息的类之间的关联关系，并基于之前的结果完善整个关联关系图。

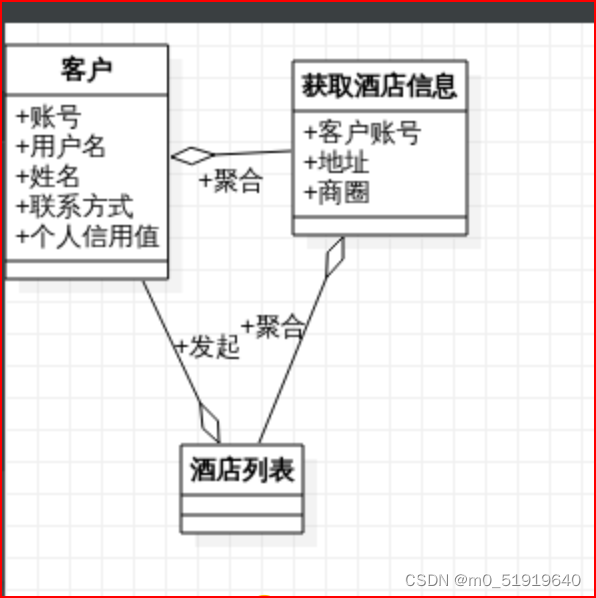

（请画出客户类和获取酒店信息的类，以及获取酒店信息类和酒店类之间的关联关系图（两两互为聚合关系），答案保存为：/data/workspace/myshixun/answer/step6/step6.mdj）

如何使用starUML工具建立类图项目

打开starUML->new一个新的工作区，之后在左侧就会出现类图的形式符号。

---

开始你的任务吧，祝你成功！



画法

注意，最后的酒店和酒店列表的聚合关系不能忘

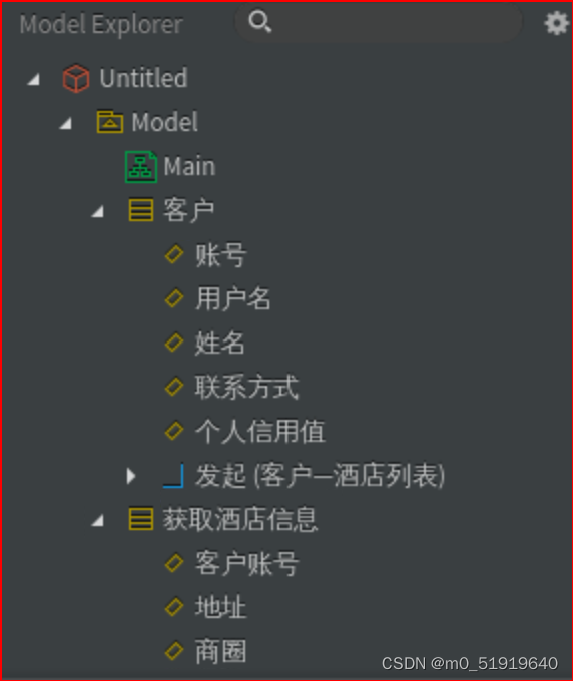

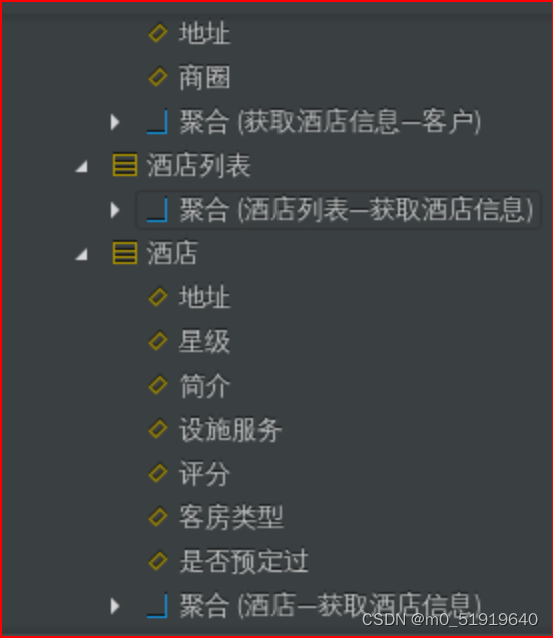

 则整个图，酒店类没有显示，但是在模型里有







简单来说就是，画一个酒店列表类，然后酒店和酒店列表聚合

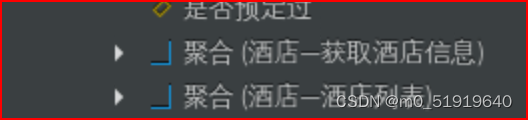

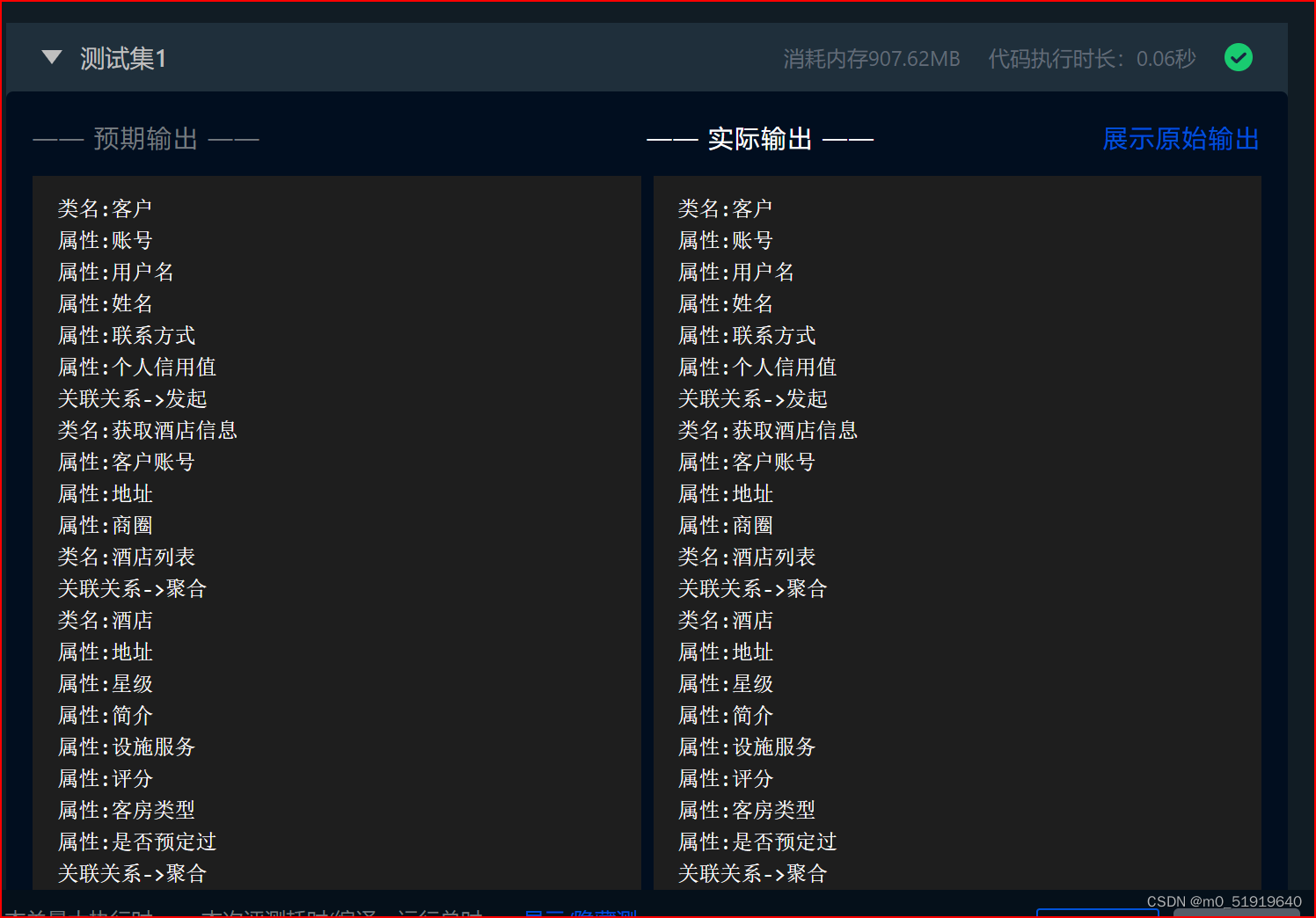

最后的输出结果
