一、插件下载

QTools for AutoCAD 下载（点击下载插件）

二、CAD“批量剖切断面图”视频演示

CAD批量剖切断面图视频教程（点击查看视频）

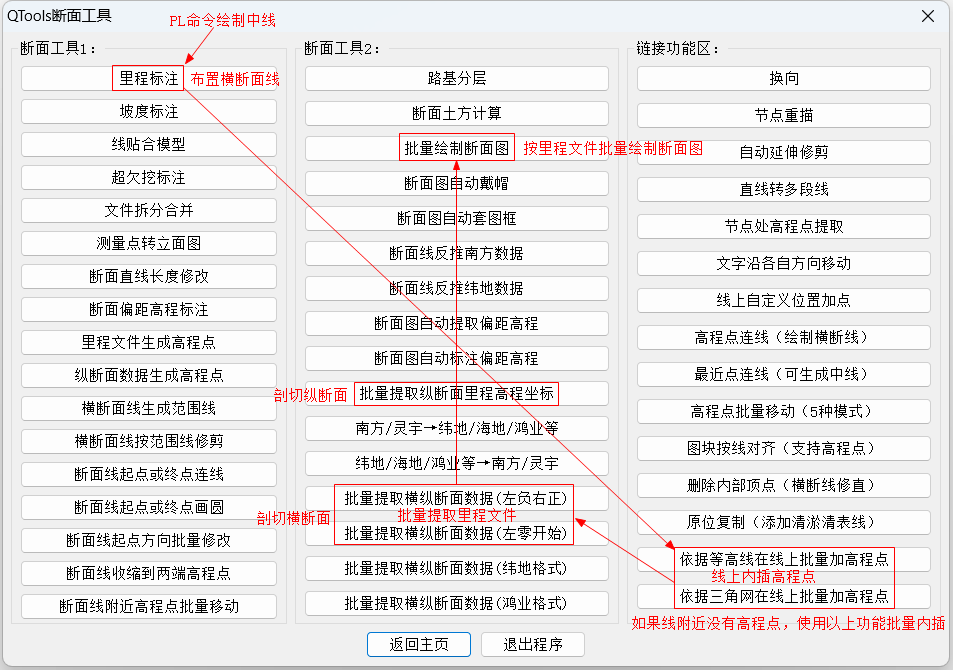

三、CAD“批量剖切断面图”步骤：

1、PL命令绘制中线

（如有中线，请忽略此步骤）

2、dm命令→里程标注（生成横断面线）

（如有横断面线或只需剖切纵断面图，请忽略此步骤）

3、dm命令→依据三角网（等高线）在线上批量加高程点

（如线附近有高程点，请忽略此步骤）

4、批量提取断面数据

1）如需剖切横断面图：

dm命令→批量提取横纵断面数据（左负右正或左零开始）
（如需使用cass绘制断面图，里面勾选BEGIN格式）

2）如需剖切纵断面图：

dm命令→批量提取纵断面里程高程坐标

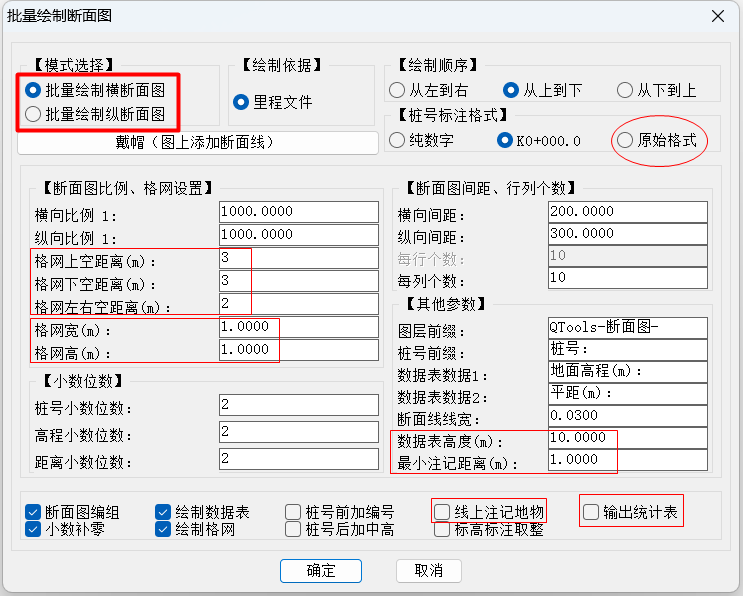

5、批量绘制断面图

方法1：dm命令→批量绘制断面图

方法2：cass→工程应用→绘断面图→根据里程文件

方法3：cass→工程应用→断面法土方计算→道路断面/场地断面/任意断面

四、如何让内插的高程点看起来更真实？

1、建议“依据三角网在线上批量加高程点”功能里设置“点位随机波动”，这样内插的高程点非完全等距，数据看起来更真实。
2、高程点随机震荡方法：dm命令→断面线附近高程点批量移动→随机波动（垂直方向移动、不影响偏距）

五、区分原始高程点和内插高程点方法？

原始高程点建立三角网后，LA命令将GCD图层重命名为GCD-1，然后关闭此图层，内插的高程点默认在GCD图层，这样就按图层区分开了
