软件版本Altium Designer (21.2.0)

报错

pcb设计规则检查报错Silk To Solder Mask Clearance Constraint，如图：

原因

还是丝印的距离问题，使用被人的封装但是和自己的“设计规则检查”有冲突。可以自己根据“规则”画封装，也可以更改“设计规则”。

处理

自己画封装还不太会，采用第二种办法，更改“设计规则”：

方法一：改变规则中的最小间距

—“Silk To Solder Mask Clearance”。
对象与丝印层的最小间距 改为4mil（原本为10mil），如图：

方法二：直接取消这一项的检查

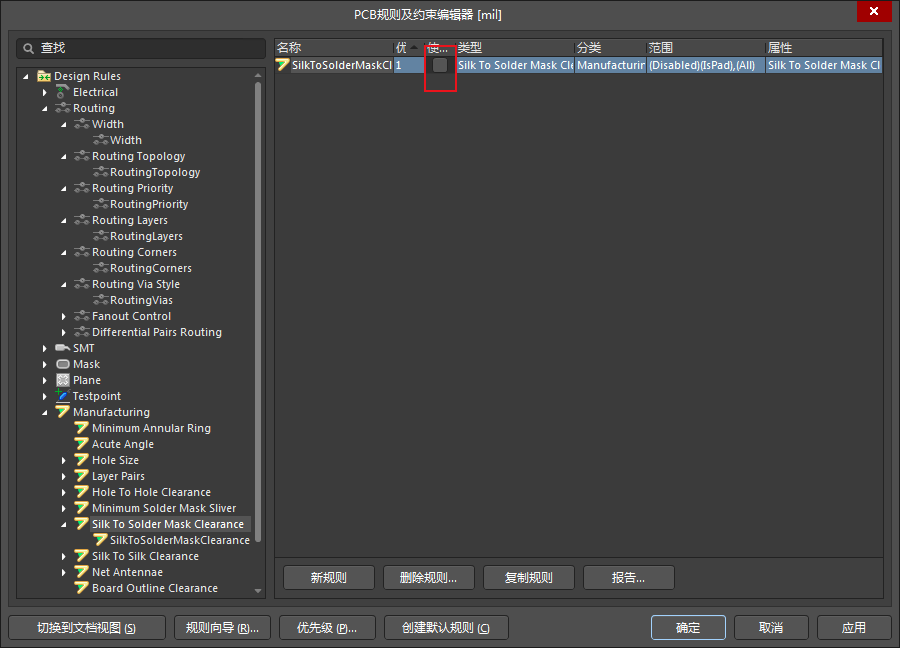

在设计（D）—规则（R），找到“Manufacturing"—“Silk To Solder Mask Clearance”，取消勾选（可以不改最小间距）：

结果

重新设计规则检查，使用两种方法后，发现原来的报错都没有了，如图：

总结

这个报错不是大问题，稍微调整一下就好了，可以更改封装，也可以更改检查规则。可以缩小检查规则里的最小距离，也可以干脆取消此项检查。

学习初期的问题要及时解决。
