参考官方教程，整理的个人自学笔记，方便日后查阅。

CANoe是德国Vector公司出的一款总线开发环境，全称叫CAN open environment，主要用于汽车总线的开发而设计的。CANoe的前期是为了对CAN通信网络进行建模、仿真、测试和开发，是网络和ECU开发、测试和分析的专业工具。

参考链接：

CANoe/CANalyzer 基础教程合集
教程演示版本 CANoe 12.0.75

Graphic窗口是展示和分析数据曲线的，是以信号为导向的分析工具。

1.打开Graphic窗口

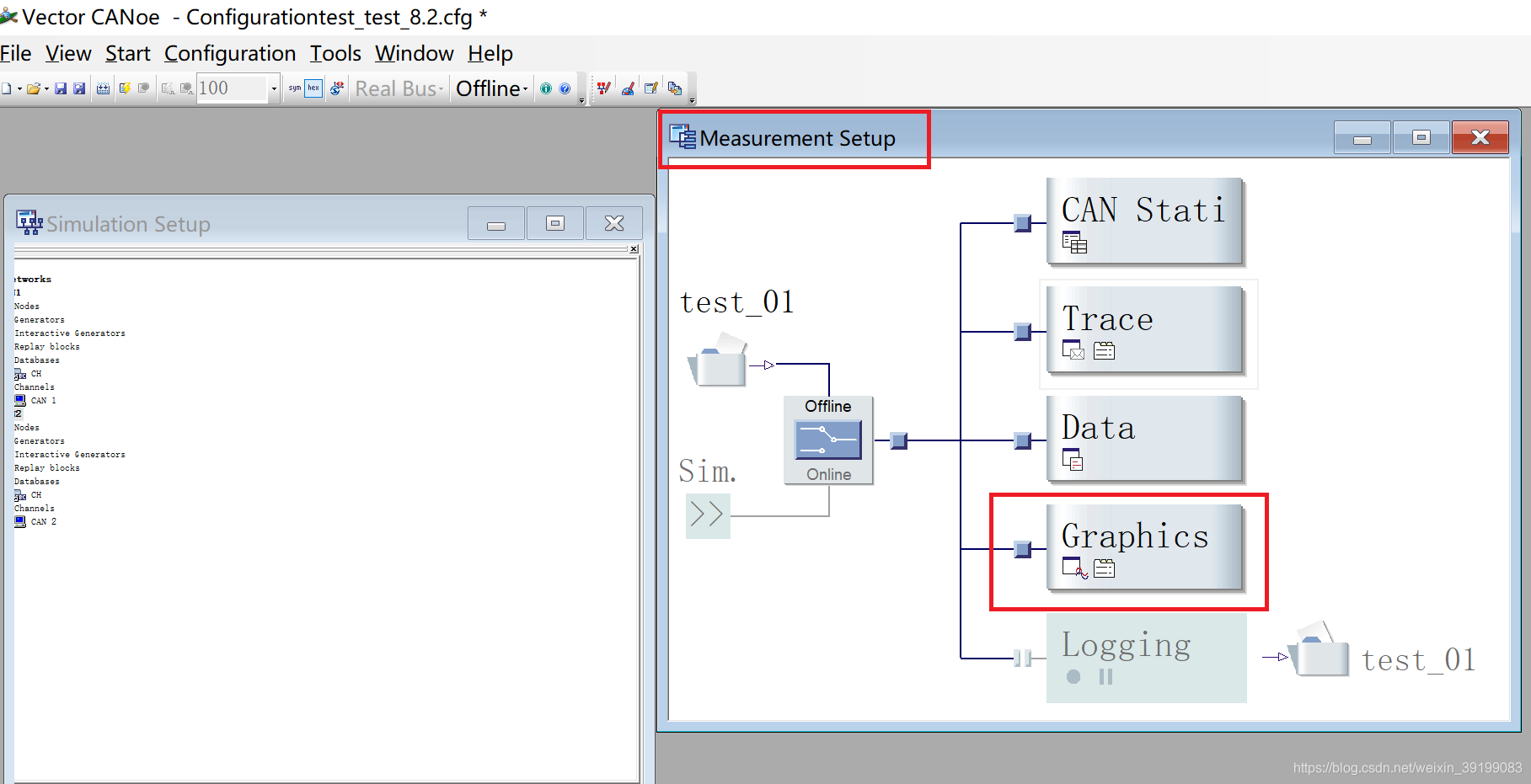

在Measurement setup窗口双击graphic模块即可打开

 2.添加信号

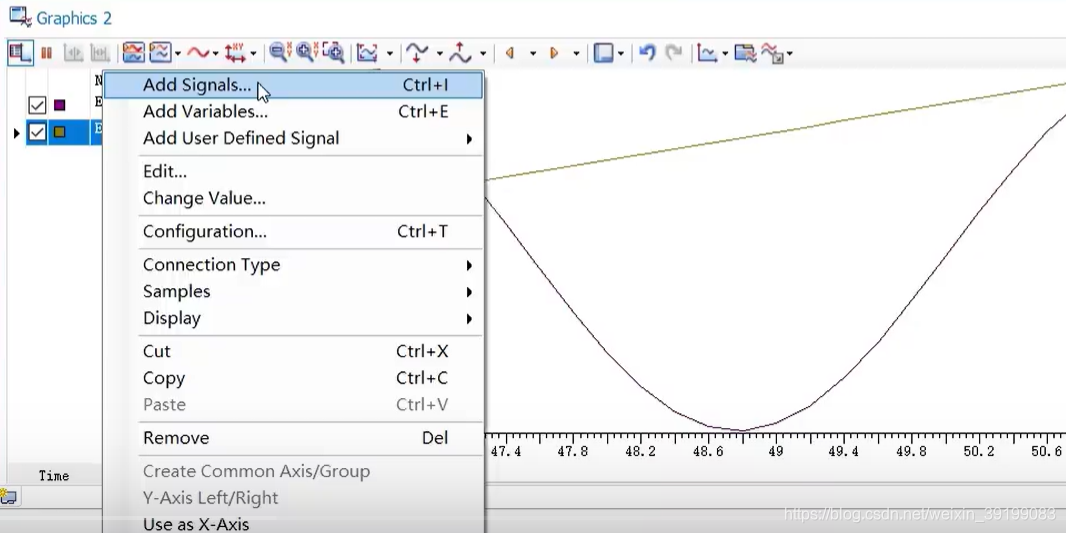

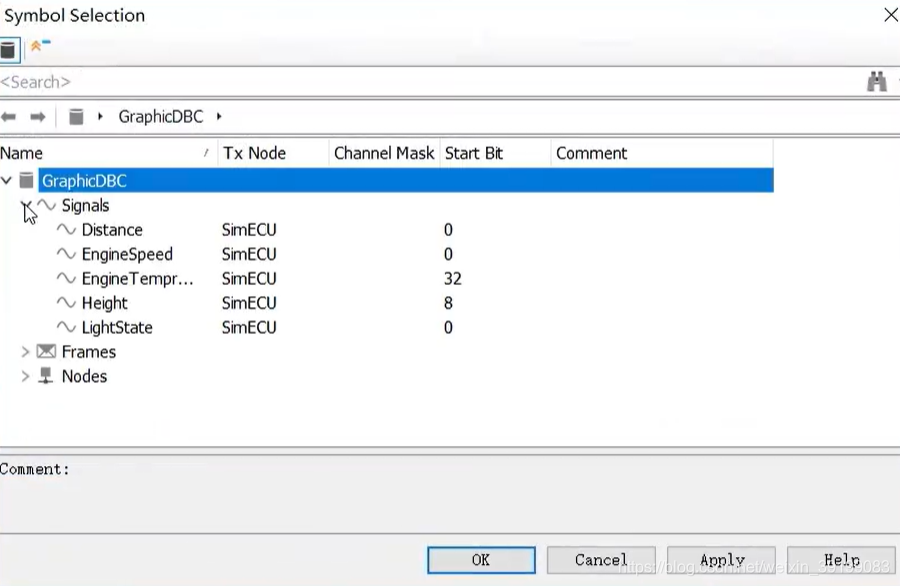

在Graphic窗口的左侧属性栏右键选择"Add Signals",然后就可以在弹出的对话框里选择dbc文件中需要观测的信号。

3.菜单栏常用按钮介绍

3.1 信号y轴视图设置

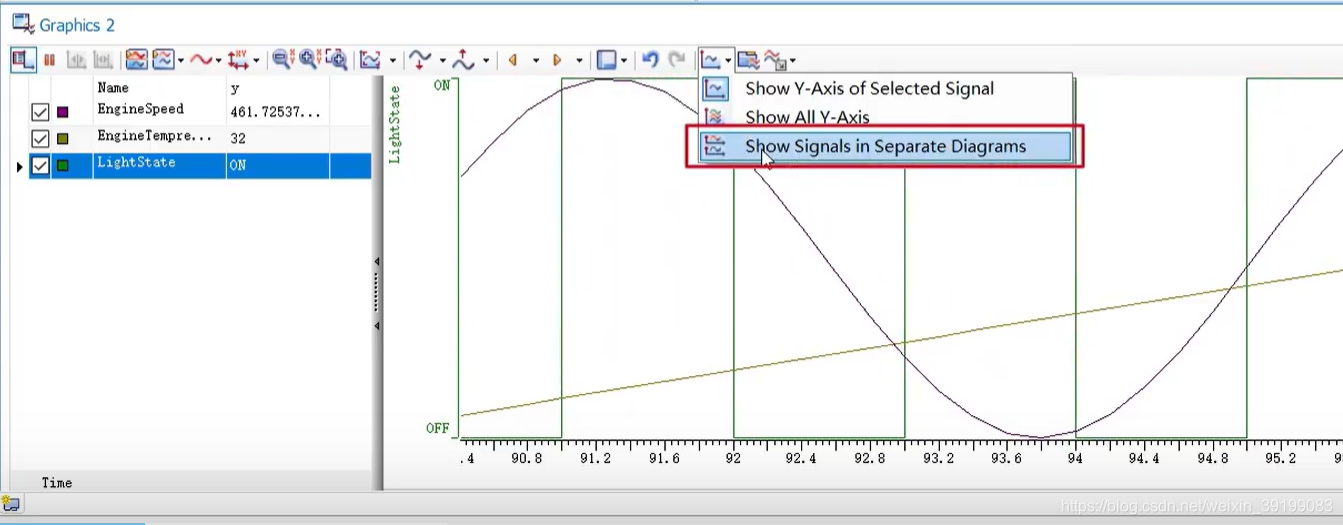

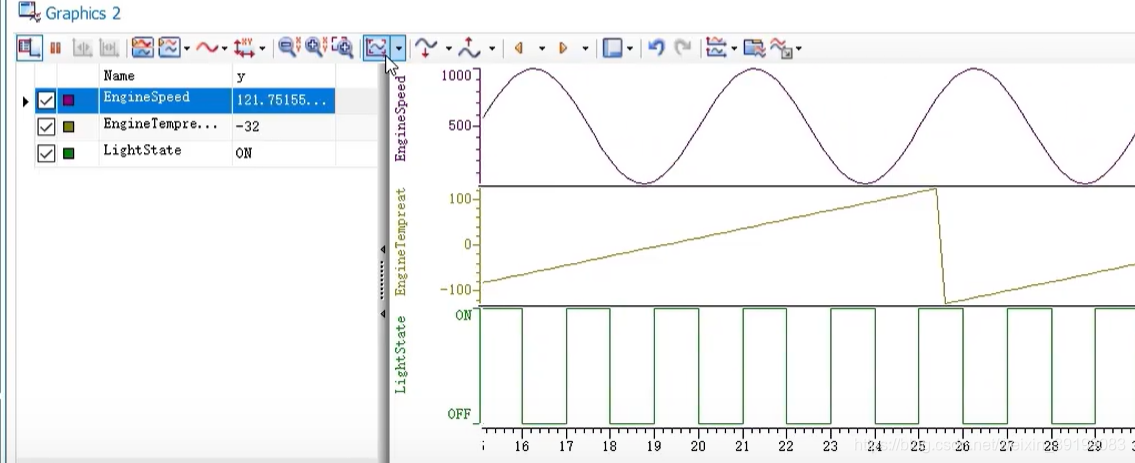

设置每个信号显示在独立的坐标系下，graphic菜单栏标题栏select y-axis view——show signals in seperate diagrams

 3.2 适应窗口 Fit All signals

单击后，可以使信号曲线比例适应窗口

3.3 手动配置x轴，y轴范围

点击graphic窗口 菜单栏open graphic window configuration

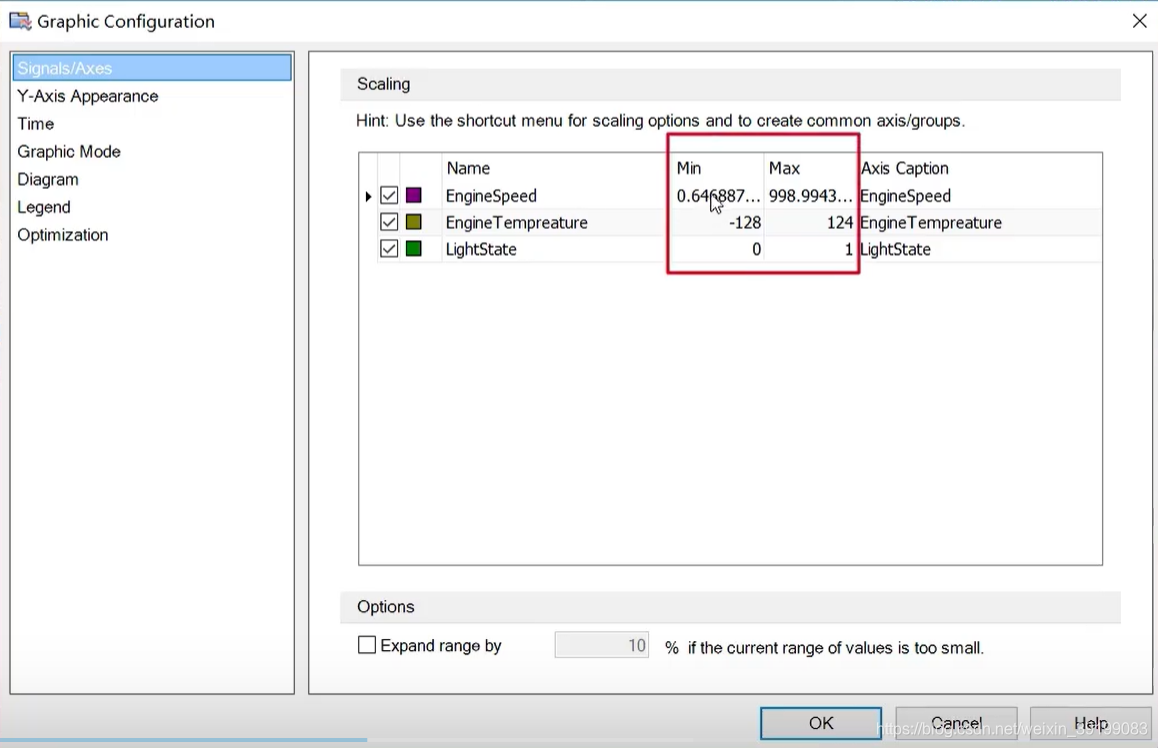

如下图可以配置每个信号的y轴最大最小值范围

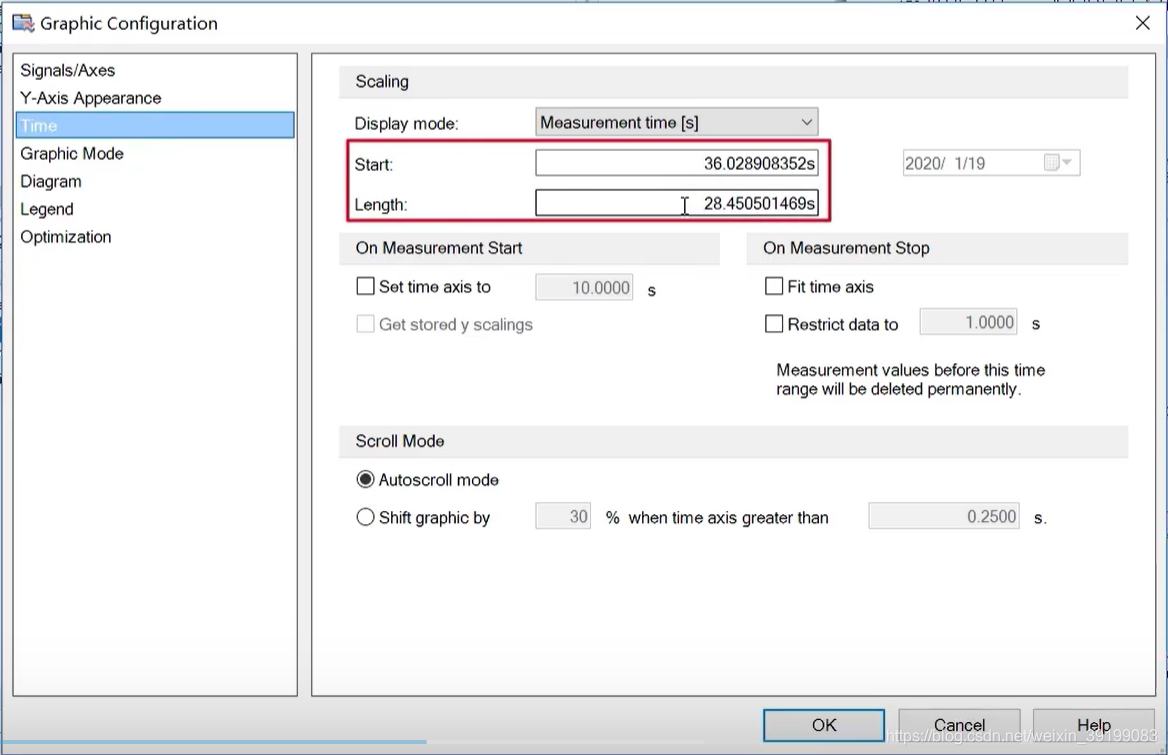

graphic configuration对话框下点击左侧的time可以设置横轴范围：

3.4 信号值的实时显示

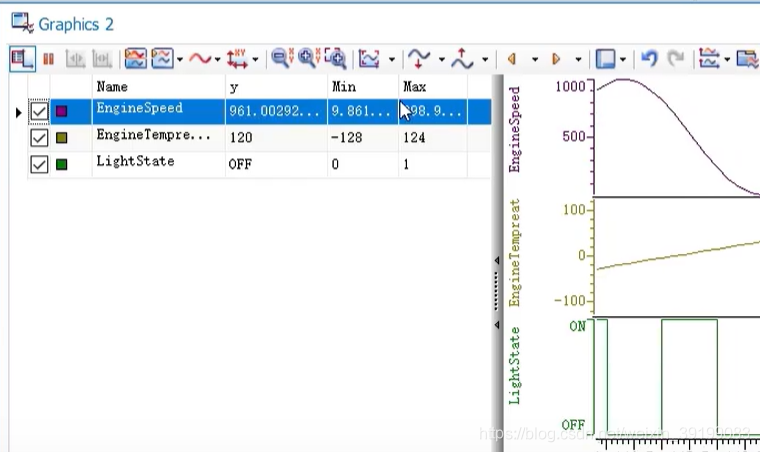

在graphic窗口的左侧会实时显示信号的值，同时可以设置显示最大最小值等。

 3.5 测量光标工具

当录制一段时间的数据后点击暂停pause

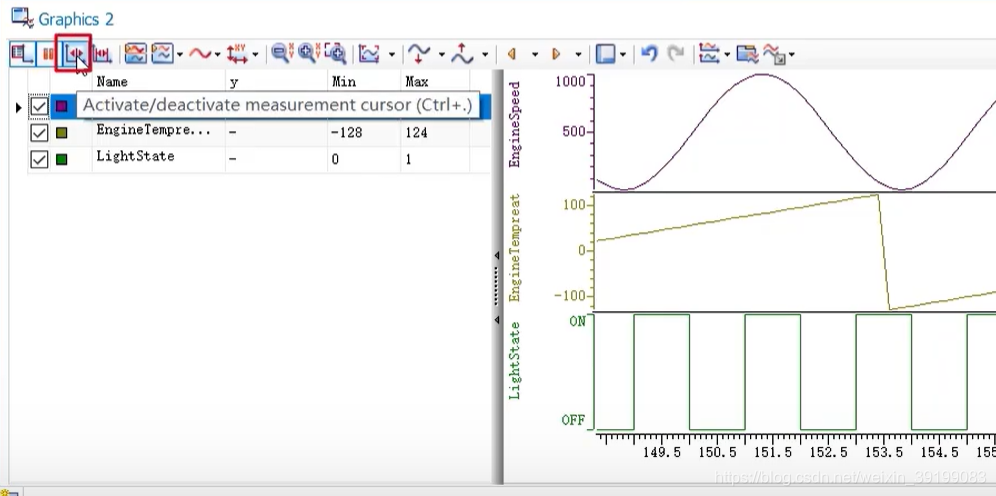

再点击菜单栏的激活测量光标工具

此时在曲线上点击就可以看到点的坐标了

测量光标工具有一个差分光标工具，可以对比两个点。

 4. Signal Logging信号记录

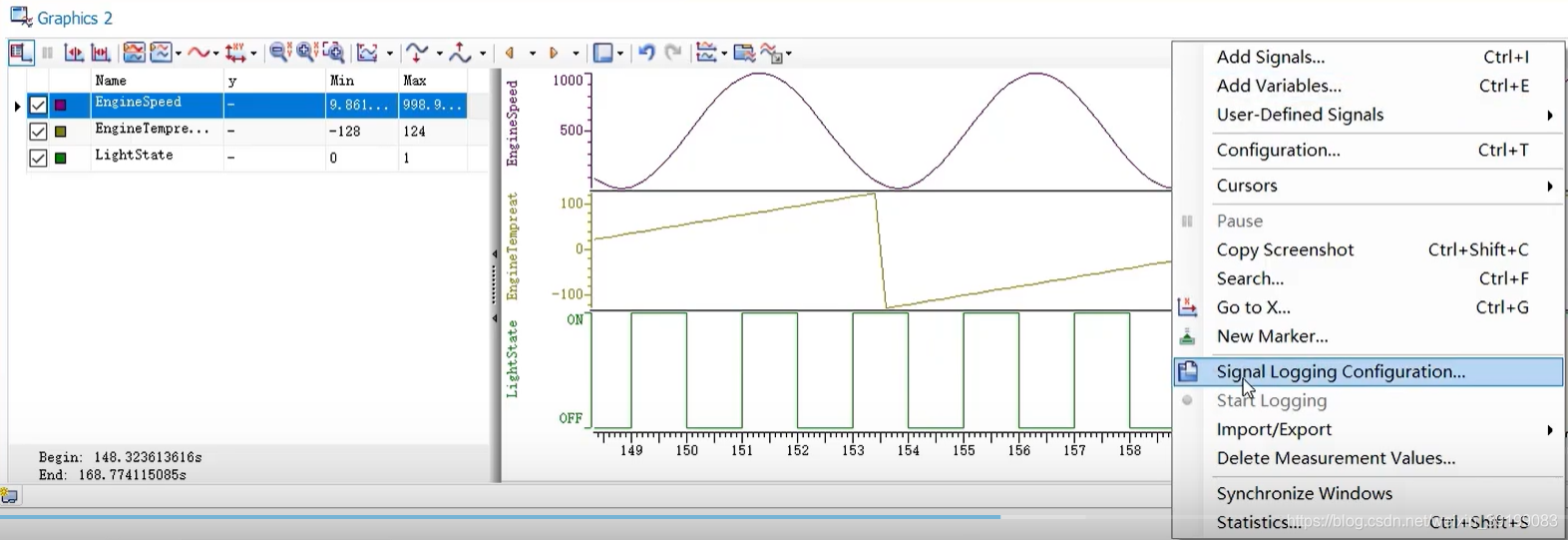

记录信号前需先配置信号记录的设置，在graphic窗口显示区域右键选择signal logging configuration

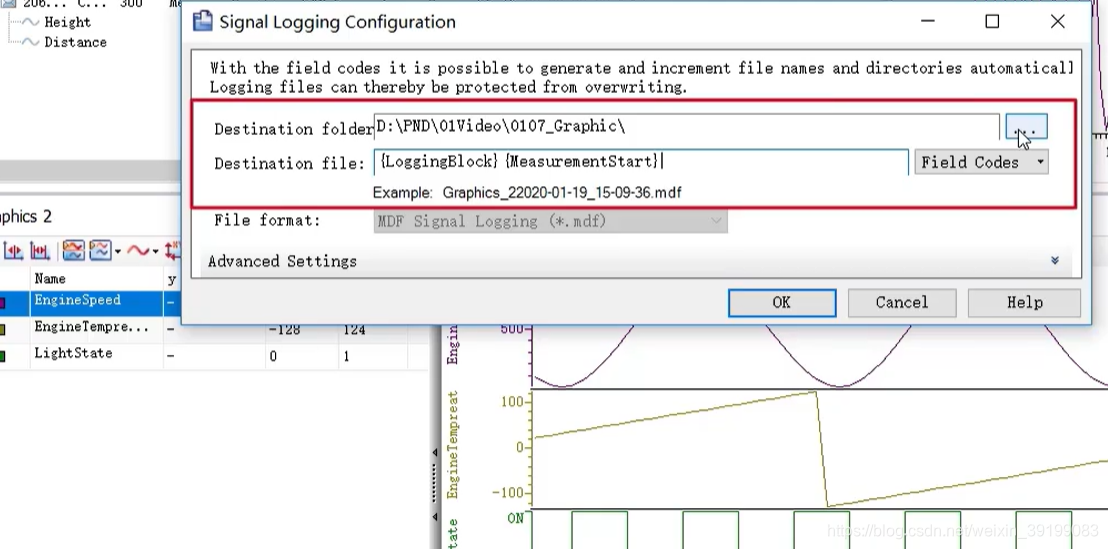

 signal config窗口配置信号文件的保存地址以及名称

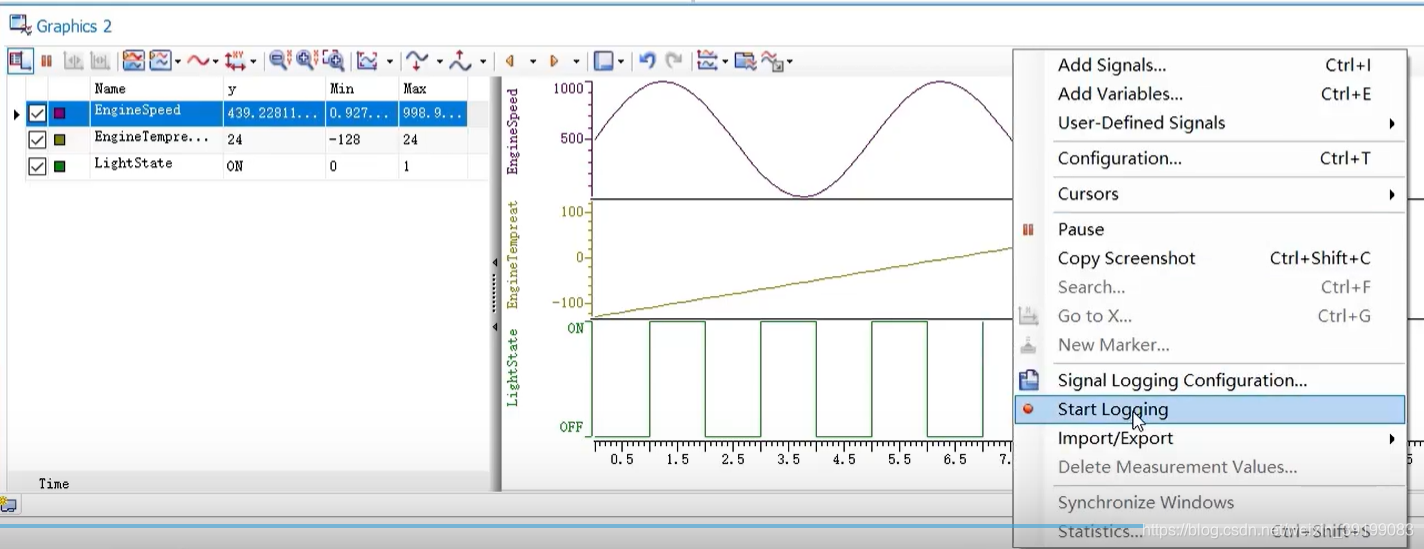

 配置完成后，启动CANoe工程，曲线开始实时显示时，可以在graphic显示区域处右键，选择start logging,记录完成同样右键选择stop

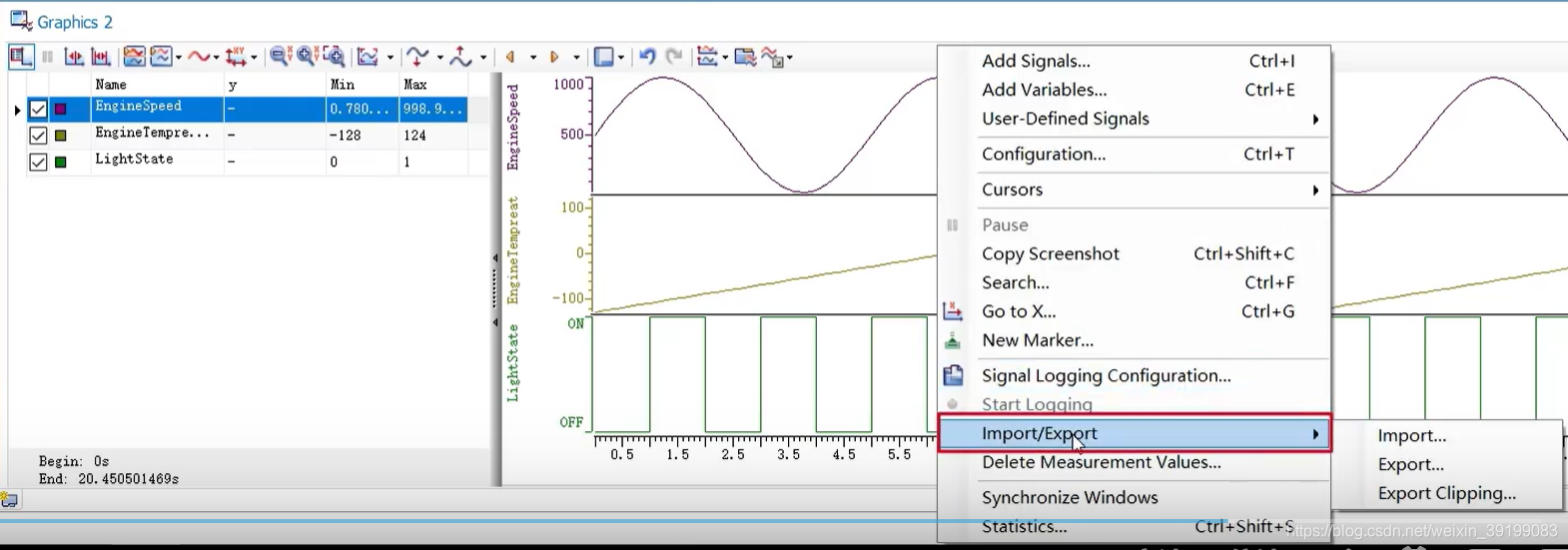

然后同样可以在graphic窗口处右键导入记录的信号文件：
