AD20不显示绿色报错

芝士团子

6685人浏览 · 2024-07-09 16:46:27

芝士团子 · 2024-07-09 16:46:27 发布

1.快捷键D-R，检查规则是否使能
在这里插入图片描述

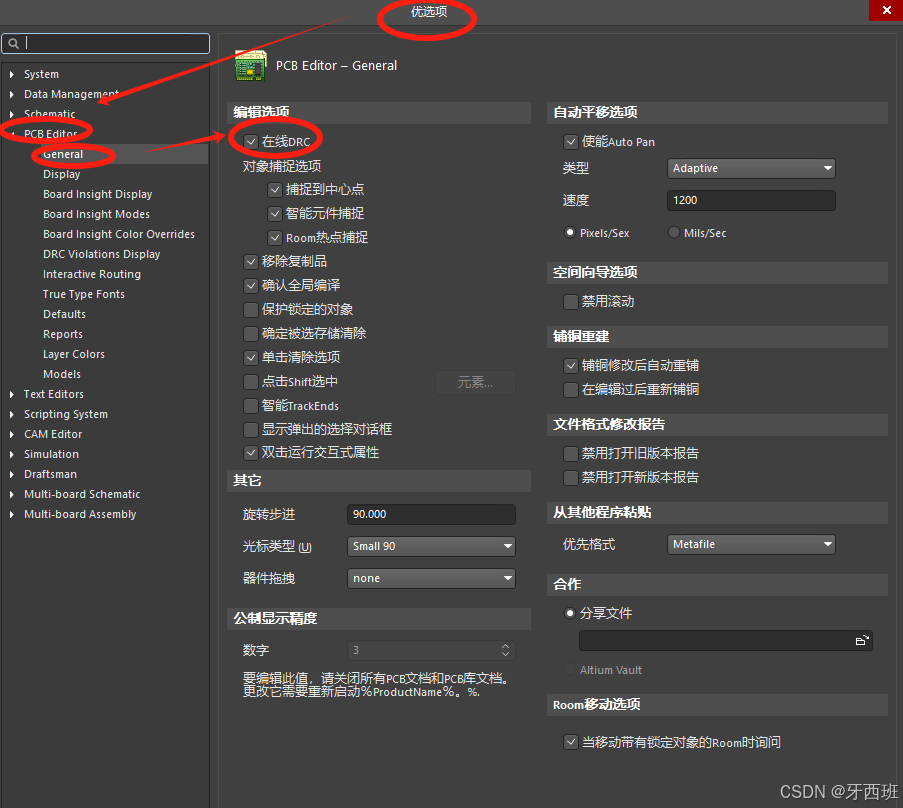

2.优先选项-PCBeditor-general-勾选在线DRC

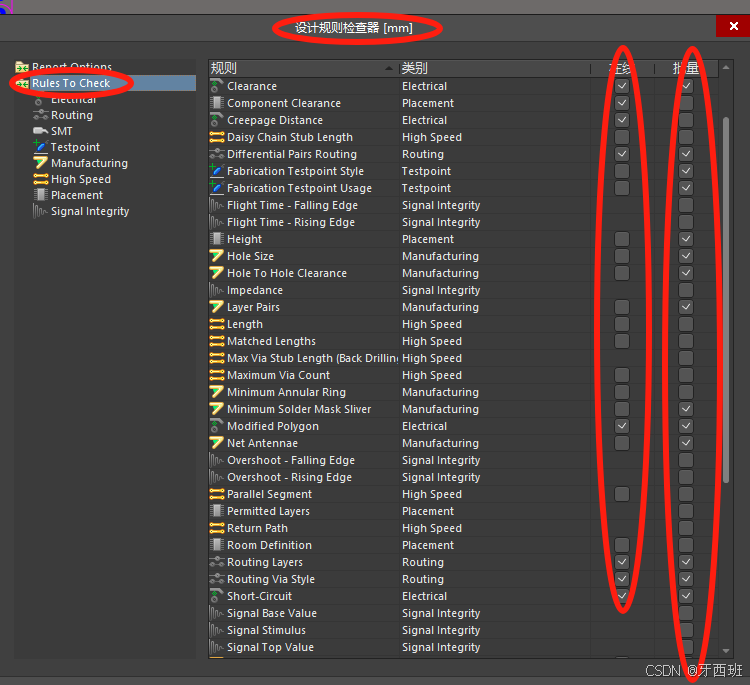

3.快捷键T-D,设计规则检查，勾选需要的在线和批量检查

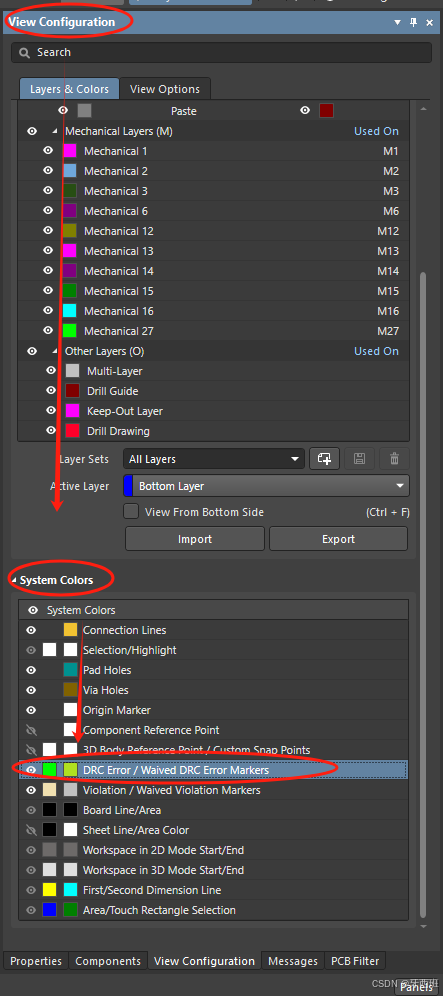

4.快捷键L打开层管理-system color-打开DRC Error/Waived DRc Eror Markers(检查错误显示标识是否打开)
