作为一款电磁的三维仿真工具，ANSYS Q3D Extractor可以设计用在高速电子设备上的电子封装和连接器，或者设计用在电力分配、电力电子和电力传动系统中的高功率汇流排和功率变化器件。Q3D Extractor可计算任意载流结构的寄生参数：频变电阻、电感、电容和电导（RLCG）。通过寄生参数提取，用户能在生产前仿真和验证产品的性能，从而减少设计时间。

第一步：AD导出

这里使用的AD版本是22，因为这版本的ansys插件安装教程比较详细。

在导出的文件夹里出现一个.edb文件

第二步：在Slwave中，EDB文件转化

全选网络

第三步：在Q3D中提取参数

打开刚才输出的文件，.aedt后缀的文件

加上需要构成回路的金属连接块，不然会报错，当然提前也可以在AD里编辑连接。

这里需要切换face选中模式，给回路的一端(face)添加源，

给回路的另一端(face)添加漏

这里有个小技巧，在网络中自动定义网络，消除错误，就不用手动一个一个删除没有用的网络了。

OK仿真的设置完成，效果如图

设置仿真频率

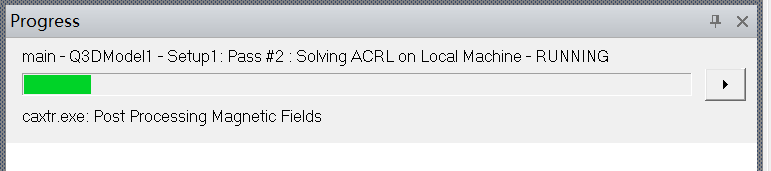

点击开始仿真，仿真运行中：

查看结果：

得到了最终结果，即这一段走线的电阻和电感值
