1前言

本文主要讲解EPLAN 202X版本新版本的EPLAN部件的制作。

本文使用的是2024版EPLAN。

2导入3D模型并创建宏

3D宏主要用于3D布局空间。

首先需要导入的模型格式必须为.STEP格式。

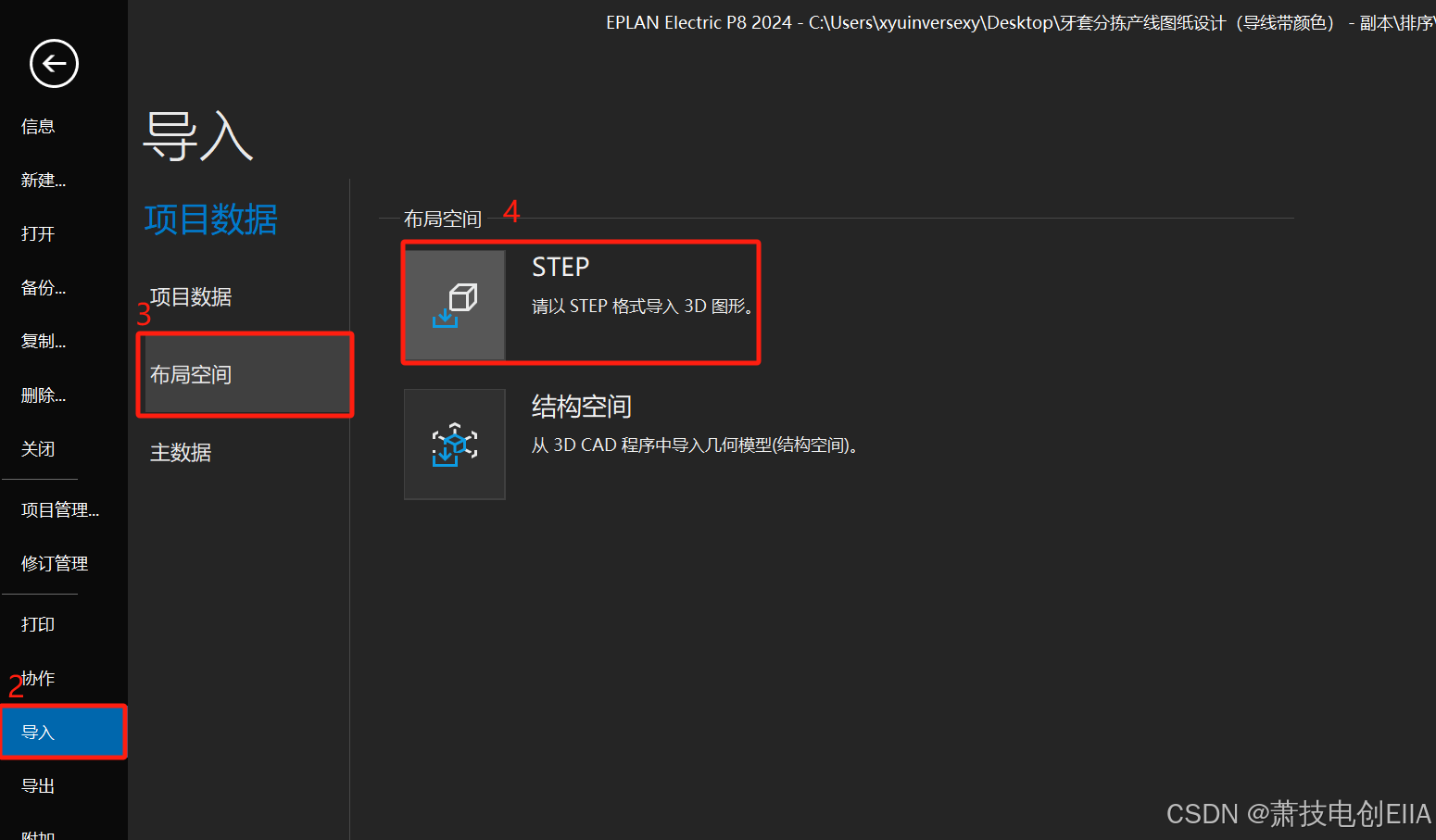

然后单击"文件"→"导入"→"布局空间"→"导入3D图形"

或者直接在"搜索栏"中搜索"导入3D图形"

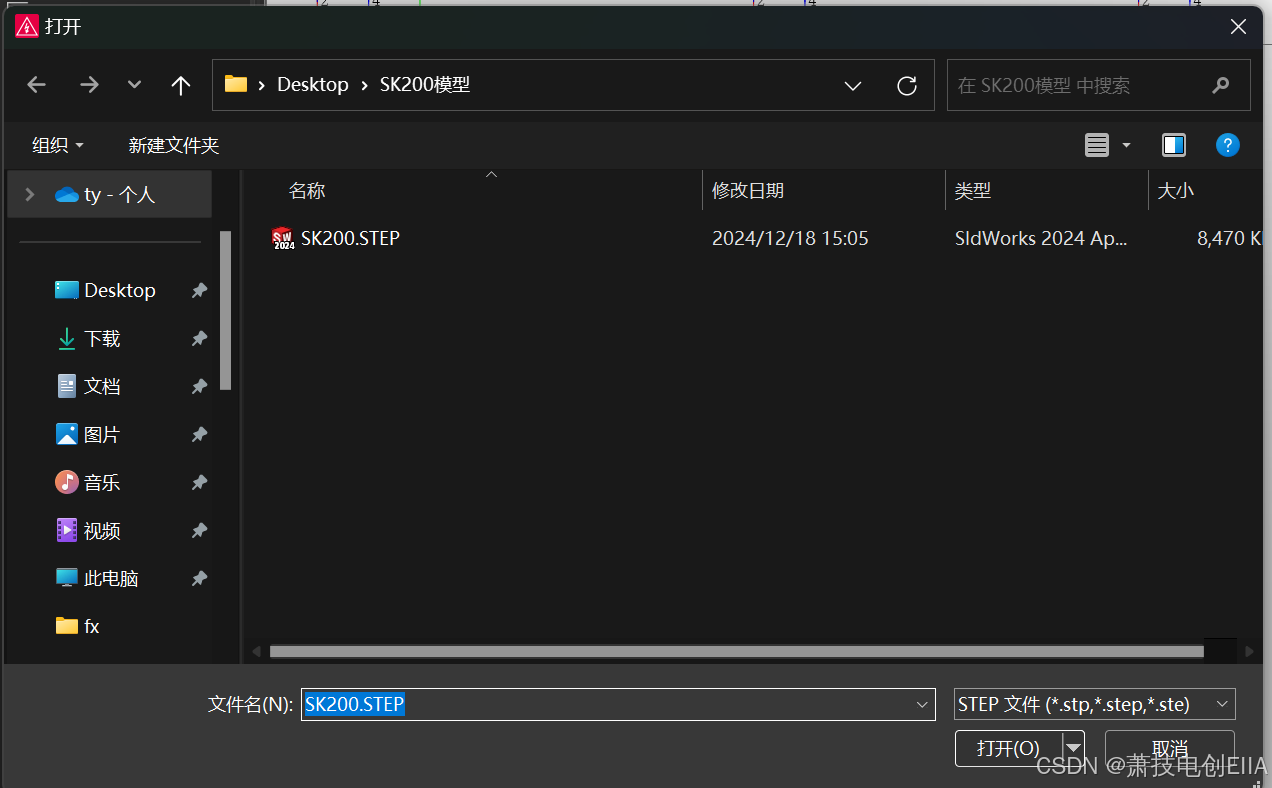

选择对应的模型打开

打开模型后选择导入后的图形选择"主数据"→"创建宏"

选择所保存的位置并确认。

这样就创建好了部件对应的3D宏了。

3创建2D宏

创建2D宏选中对应的黑盒选择"主数据"→"创建宏"→"确定保存"

4创建部件

创建完部件可以在部件库中找到对应的该部件。

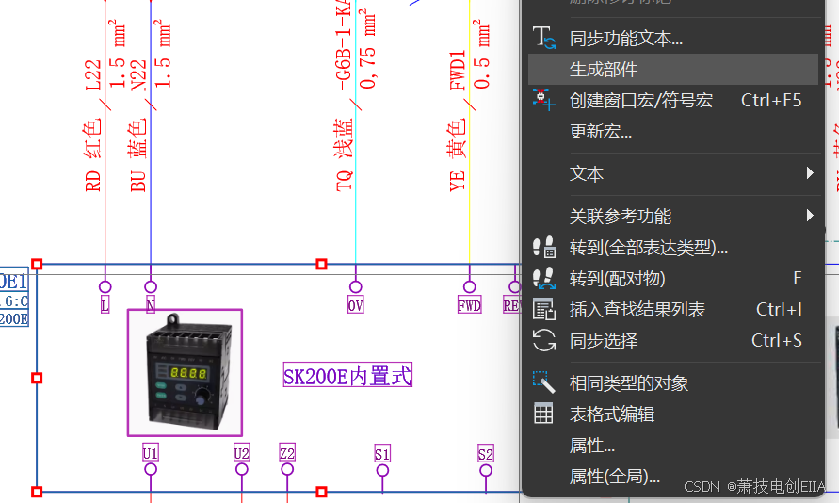

选择黑盒即要生成的部件，点击右键→选择"生成部件"→此时会跳出功能上未输入任何部件编号。

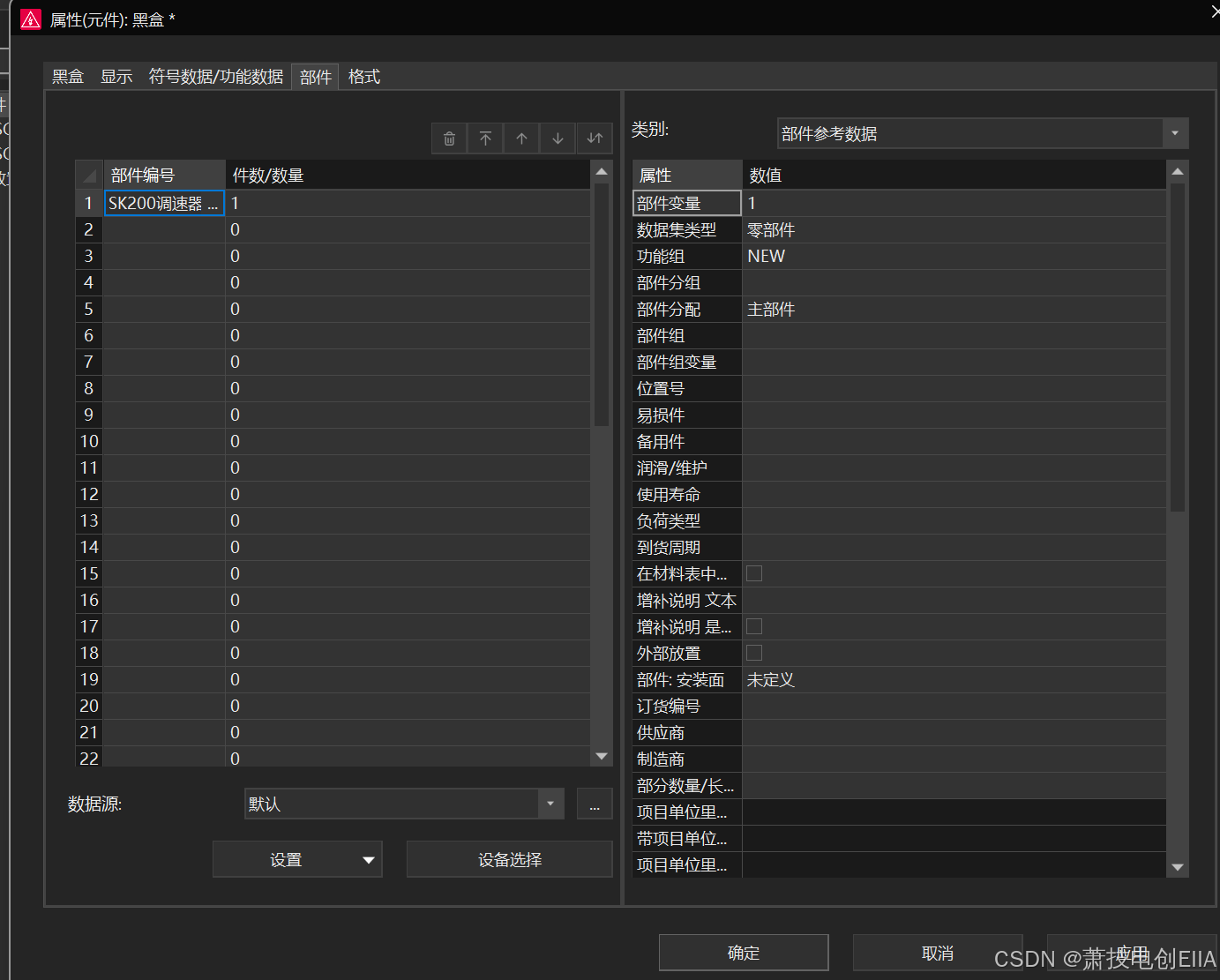

这时就去黑盒的属性中选择"部件"填写"部件编号"这个部件编号就是所要创建部件的名字。

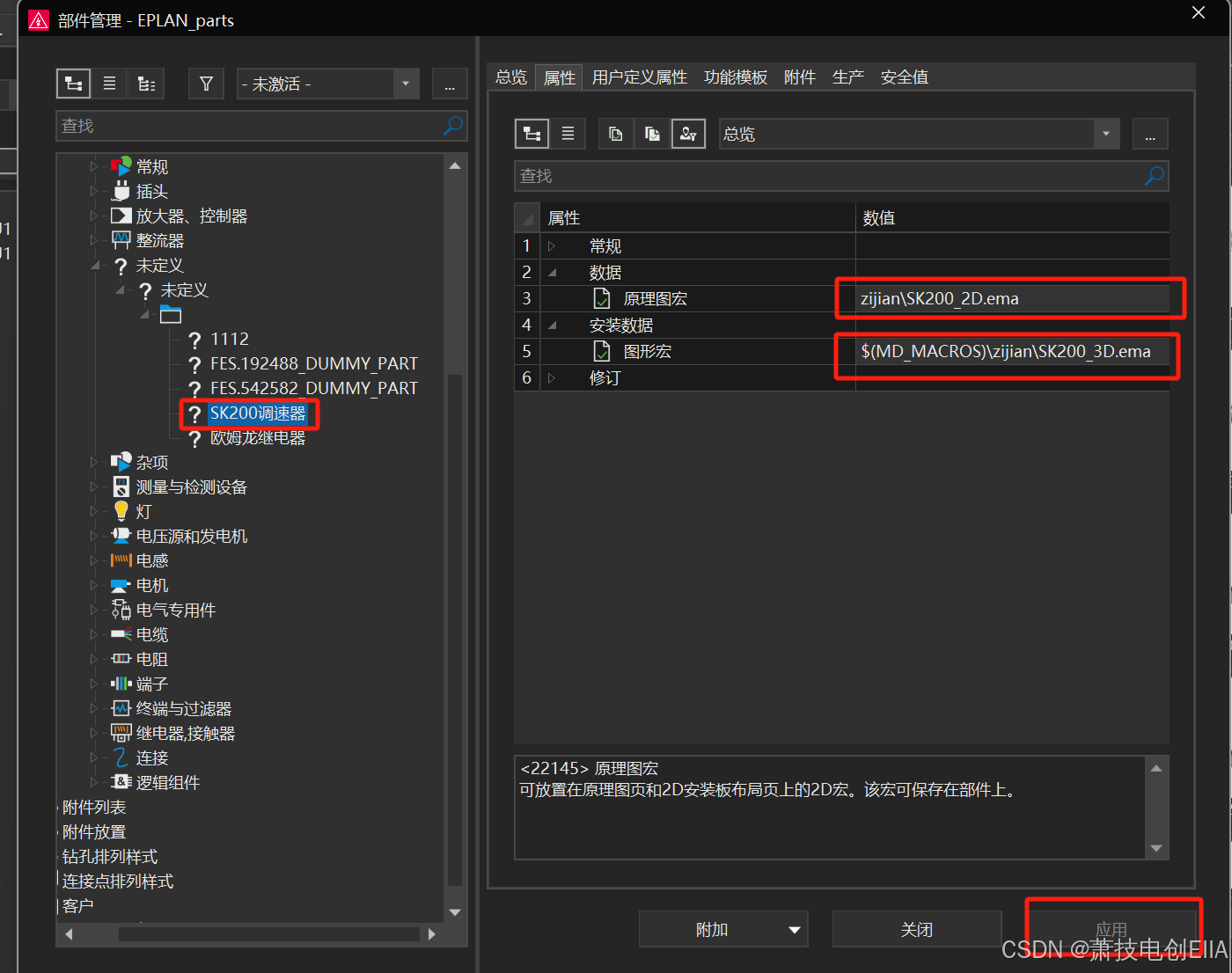

再次点击生成部件会进入部件管理界面，选择新建的部件，把刚才保存的2D宏和3D宏和部件进行绑定。最后不用忘记应用！！！

5总结

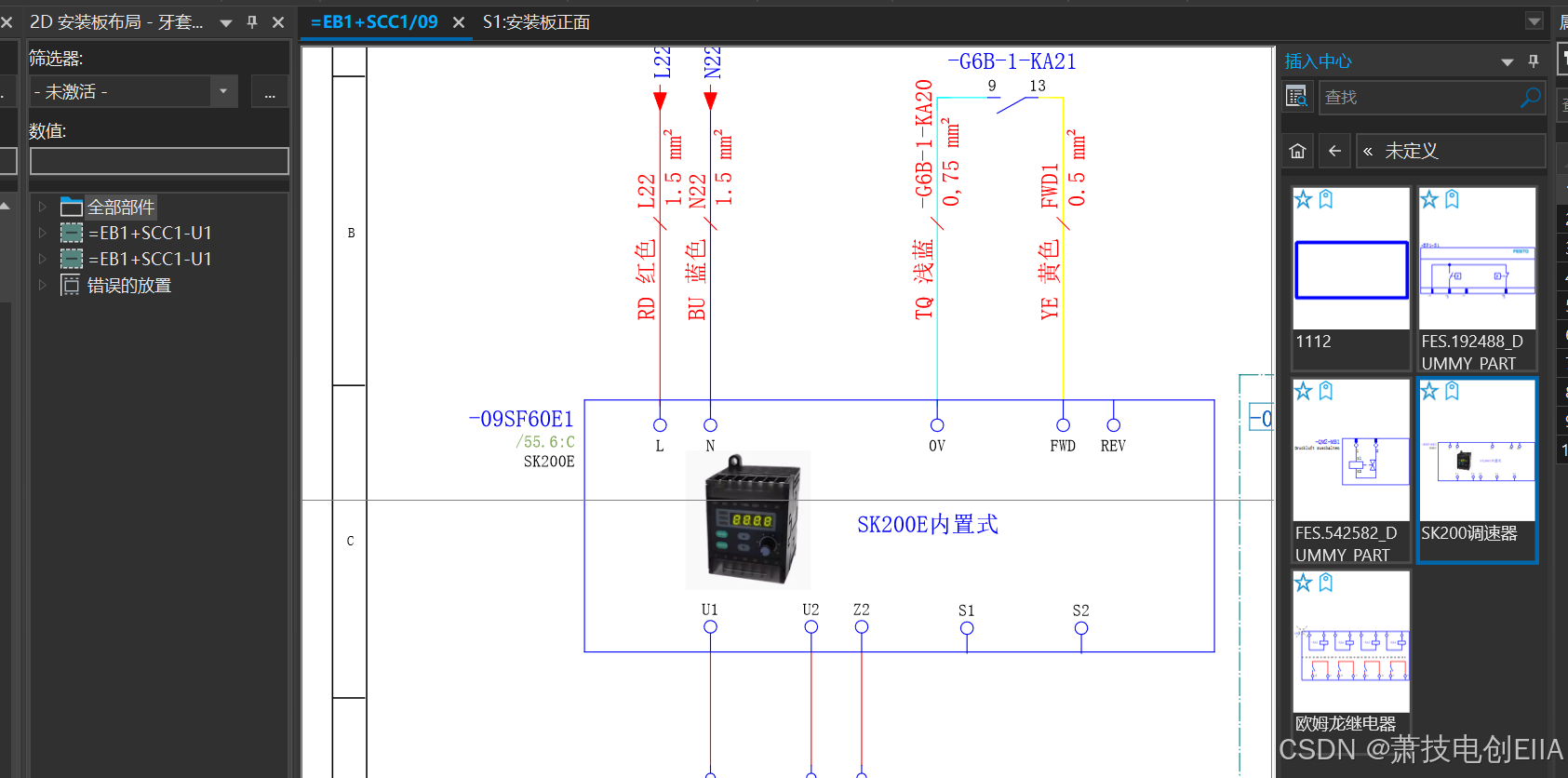

创建完的部件就可以在插入中心找到了

本篇为个人学习总结，如有不足请及时指出QWQ。
