扩展ACL配置

【实验目的】

1. 掌握扩展ACL的配置。
2. 认识扩展ACL的作用。
3. 验证配置。

【实验拓扑】

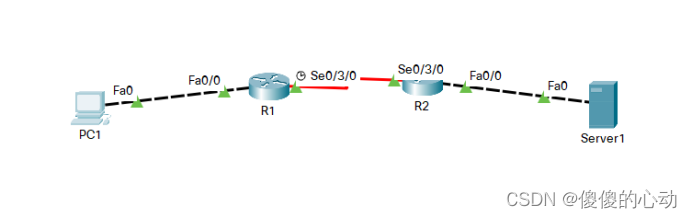

实验拓扑如图1所示。

图1 实验拓扑

设备参数如表所示。

表1 设备参数表

设备	接口	IP地址	子网掩码	默认网关
R1	S0/3/0	192.168.1.1	255.255.255.252	N/A
	Fa0/0	192.168.2.1	255.255.255.0	N/A
R2	S0/3/0	192.168.1.2	255.255.255.252	N/A
	Fa0/0	172.16.10.254	255.255.255.0	N/A
PC1	N/A	192.168.2.2	255.255.255.0	192.168.2.1
Server1	N/A	172.16.10.1	255.255.255.0	172.16.10.254

【实验内容】

1.配置路由协议

1. R1的基本配置

Router>en

Router#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#hostname R1

R1(config)#interface f0/0

R1(config-if)#ip address 192.168.2.1 255.255.255.0

R1(config-if)#no shutdown

R1(config-if)#

%LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to up

R1(config-if)#interface s0/3/0

R1(config-if)#ip address 192.168.1.1 255.255.255.252

R1(config-if)#no shutdown

%LINK-5-CHANGED: Interface Serial0/3/0, changed state to down

R1(config-if)#exit

R1(config)#

%LINK-5-CHANGED: Interface Serial0/3/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/3/0, changed state to up

R1(config-if)#exit

R1(config)#ip route 172.16.10.0 255.255.255.0 serial 0/3/0

//配置静态路由协议

（2）R2的基本配置

Router>enable

Router#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#hostname R2

R2(config)#interface f0/0

R2(config-if)#ip address 172.16.10.254 255.255.255.0

R2(config-if)#no shutdown

R2(config-if)#

%LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to up

R2(config-if)#interface s0/3/0

R2(config-if)#ip address 192.168.1.2 255.255.255.252

R2(config-if)#no shutdown

R2(config-if)#

%LINK-5-CHANGED: Interface Serial0/3/0, changed state to up

R2(config-if)#exit

R2(config)#

%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/3/0, changed state to up

R2(config)#ip route 192.16.2.0 255.255.255.0 serial 0/3/0

//配置静态路由协议

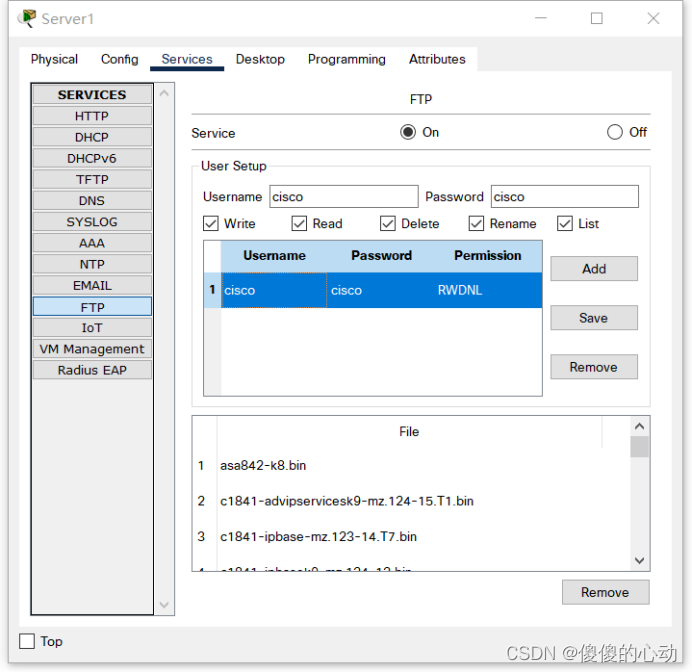

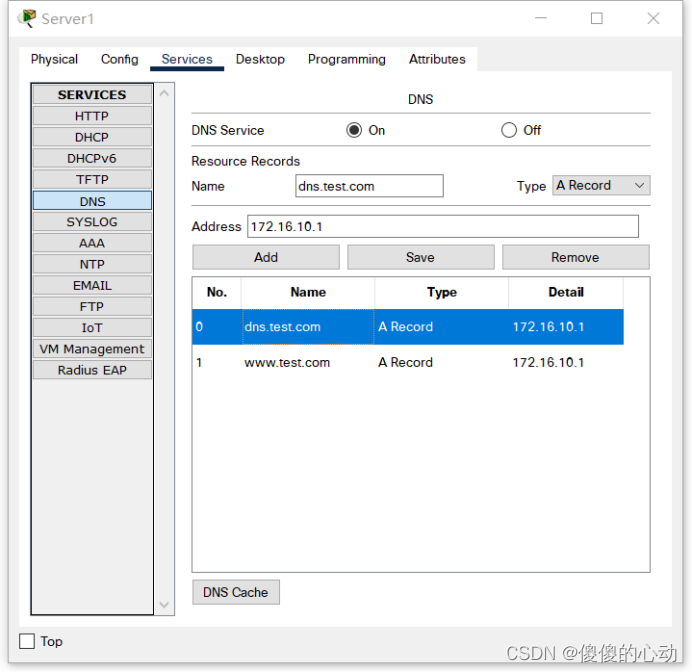

（3）Server1的基本配置

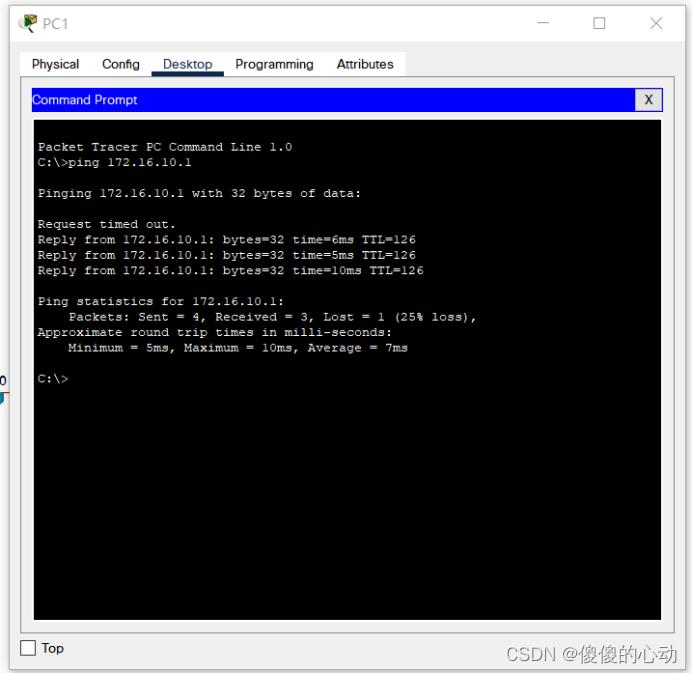

（4）验证连通性

(5)验证PC1访问服务

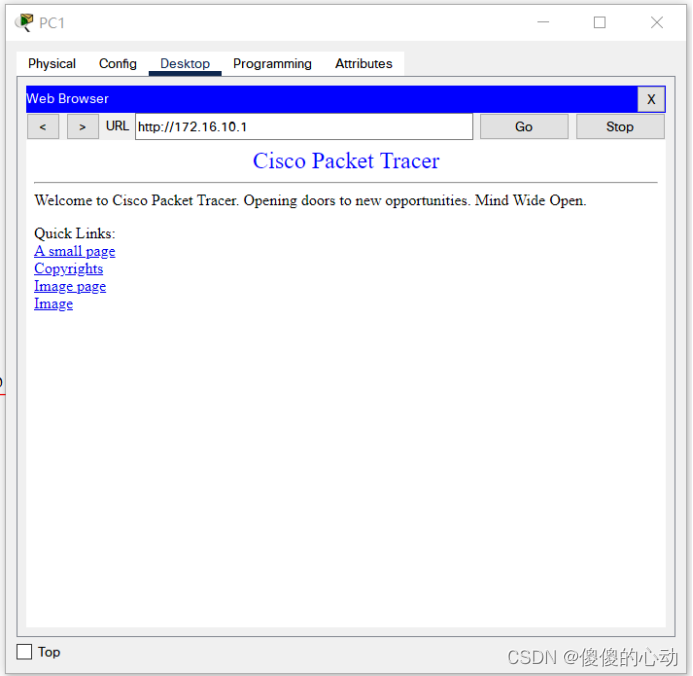

①访问Web服务

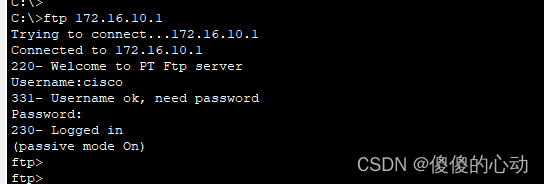

②访问FTP服务

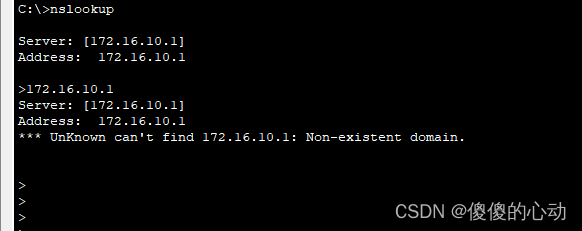

③访问DNS服务

2.配置扩展ACL禁用Web服务

（1）R1的配置

R1(config)#ip access-list extended 100

//启用扩展ACL，ACL编号为100

R1(config-ext-nacD)#deny tcp 192.168.2.0 0.0.0.255 172.16.10.0 0.0.0.255 eq www

//禁止192.168.2.0/24访问

R1(config-ext-nacD)#permit ip any any

//允许其他任何网段访问

R1(config)Hinterface serial 0/3/0

R1(config-if)tip access-group 100 out

//在Se0/3/0接口出方向应用ACL

1. 验证Web服务

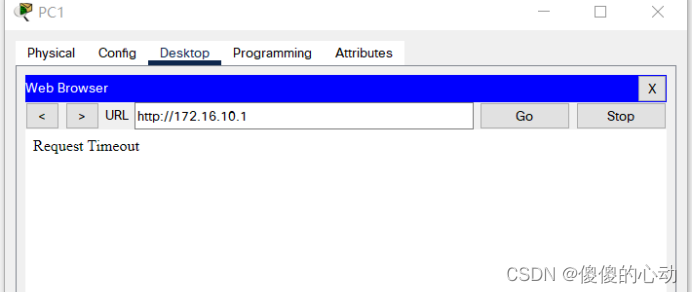

\\禁用Web服务后，无法访问Web服务器

3.配置扩展ACL禁用FTP服务

（1）R1的配置

R1(config)#ip access-list extended 100

R1(config-ext-nacl)#deny tcp 192.168.2.0 0.0.0.255 172.16.10.0 0.0.0.255 eq 20 R1(confg-ext-nacl)#deny tcp 192.168.2.0 0.0.0.255 172.16.10.0 0.0.0.255 eq 21 R1(config-ext-nacl)#permit ip any any

R1(config)#interface serial 0/3/0

R1(config-if)#ip access-group 100 out

（2）验证FTP服务

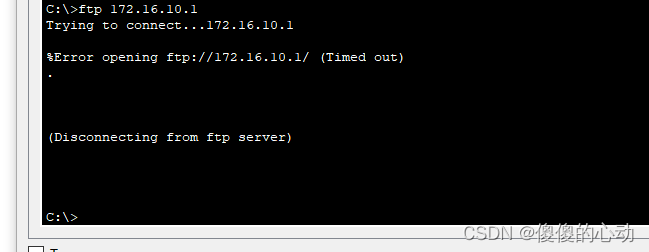

\\禁用FTP服务后，无法访问FTP服务器

1. 配置扩展ACL禁用DNS服务

   （1）R1的配置

   Rl(config)#ip access-list extended 100

   Rl(config-ext-nacl)#deny tcp 192.168.2.0 0.0.0.255 172.16.10.0 0.0.0.255 eq 53

Rl(config-ext-nacl)#deny udp 192.168.2.0 0.0.0.255 172.16.10.0 0.0.0.255 eq 53

Rl(config-ext-nacl)#permit ip any any

R1(config)#interface serial 0/3/0

Rl(config-if)#ip access-group 100 out

（2）验证DNS服务

//禁用DNS服务后，无法访问DNS服务器
