前言

我在此使用的是KiCad，其他诸如AD 等画图软件大同小异。
关于KiCad 的基本使用方法，我就不在这里阐述了吧，大家可以去看其官方教程：《KiCad入门》.pdf

开始

一、原理图

1. 画原理图

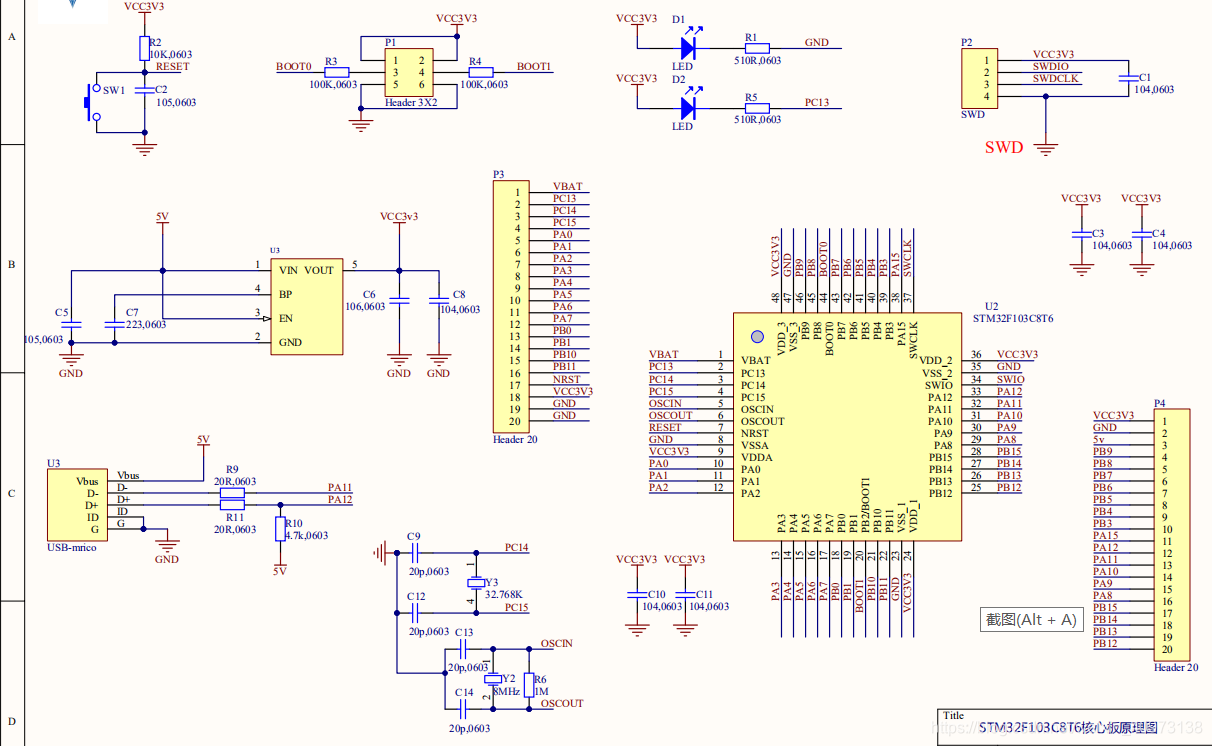

我在网上找到一个stm32f103c8t6 的核心板原理图：
在这里插入图片描述

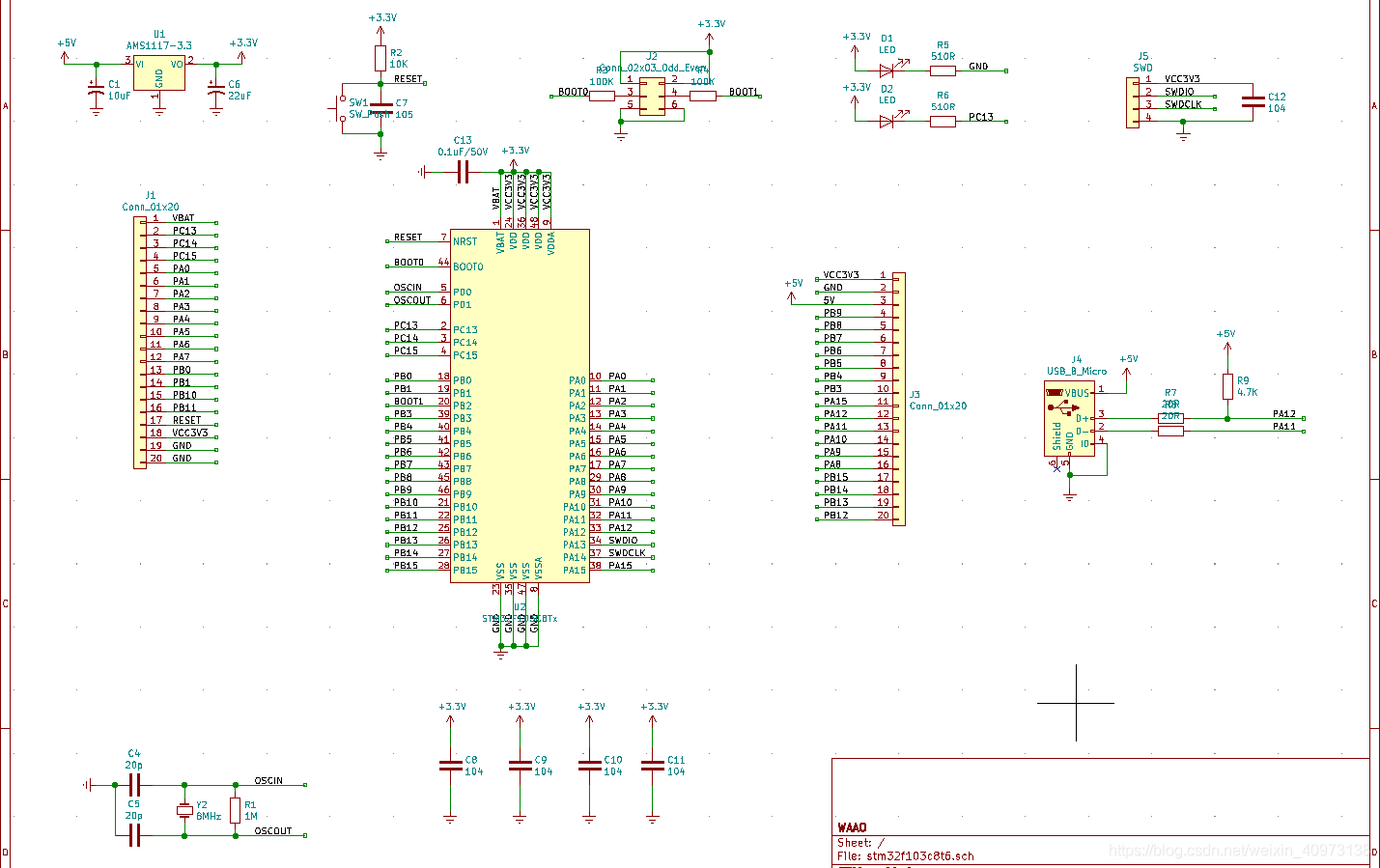

那我接下来就按照这个图画原理图吧：

我在其基础上做了一些修改，主要是：

① 由于网上的原理图没有指定降压芯片的选型，所以我选用了AMS1777（去淘宝查AMS1777 的资料，看其典型电路，照着搭即可）;

② 由于我不需要使用RTC 功能，所以我将另一个晶振去掉了，只留下了8M的主晶振；

③ 对于不一样的原理图符号，按照网上的原理图找准对应引脚接线即可，类似上图的stm32f103 芯片；

其他就没什么了，照猫画虎罢了。

2. 分配封装

原理图画好之后就需要给每个原理图符号分配PCB 封装，这里就没啥好讲的，提几个注意事项：

① 如无特殊要求，既需考虑元器件成本也需要考虑封装大小（例如在选择电容时，钽电容就比普通的贴片电容贵，没有特殊要求就可以优先考虑普通的贴片电容；0603封装的电容就比1206的小，此时就可以优先选择0603封装，方便布线）；

② 在分配封装时一定要保证所选择的那种封装自己能买得到，最好先去淘宝探路，确定货源之后再选择封装（此时就可以记录对应的购买链接，方便后续直接采购）；

二、PCB

1. 模块化布局

从原理图更新至PCB之后，先根据原理图中的分块，将PCB中各个部分的元器件单独摆好位置。

最后将各个模块拼接在一起。

2. 布线

布线习惯因人而异，我个人布线的顺序：
【供电 → 晶振 → 复位 → 烧录 → IO口】

最后覆上两层接地的铜即可。

注意：晶振下方不要走线。

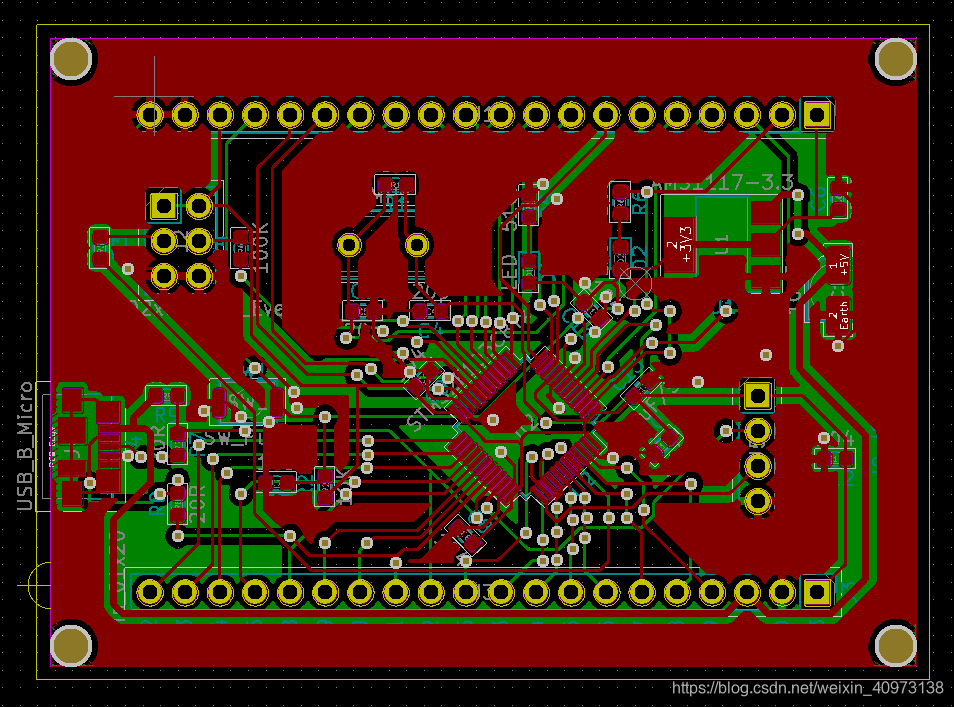

Top Layer:
在这里插入图片描述

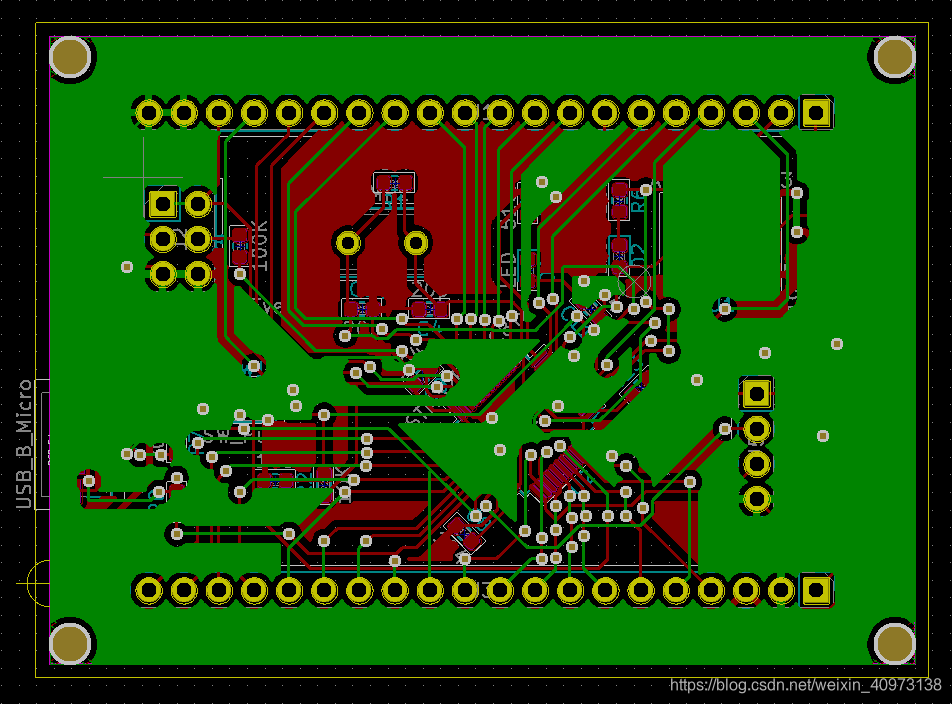

Bottom Layer:

然后就可以提交打板了~

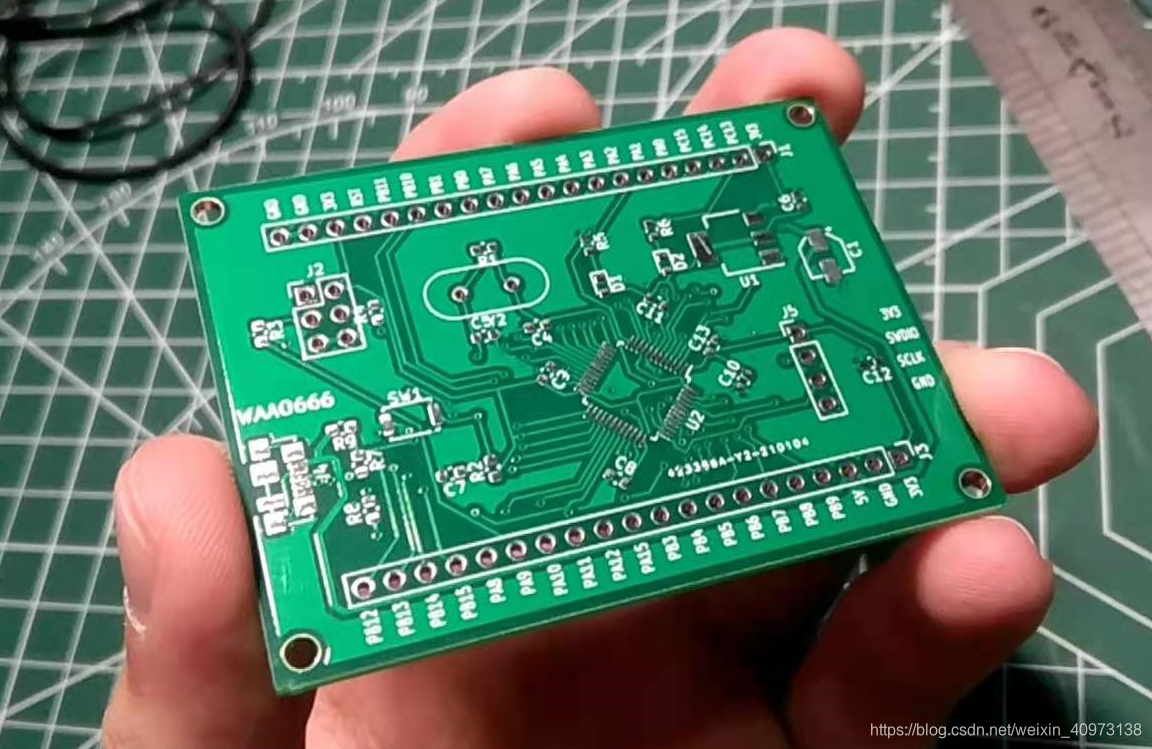

3. 完成

在这里插入图片描述

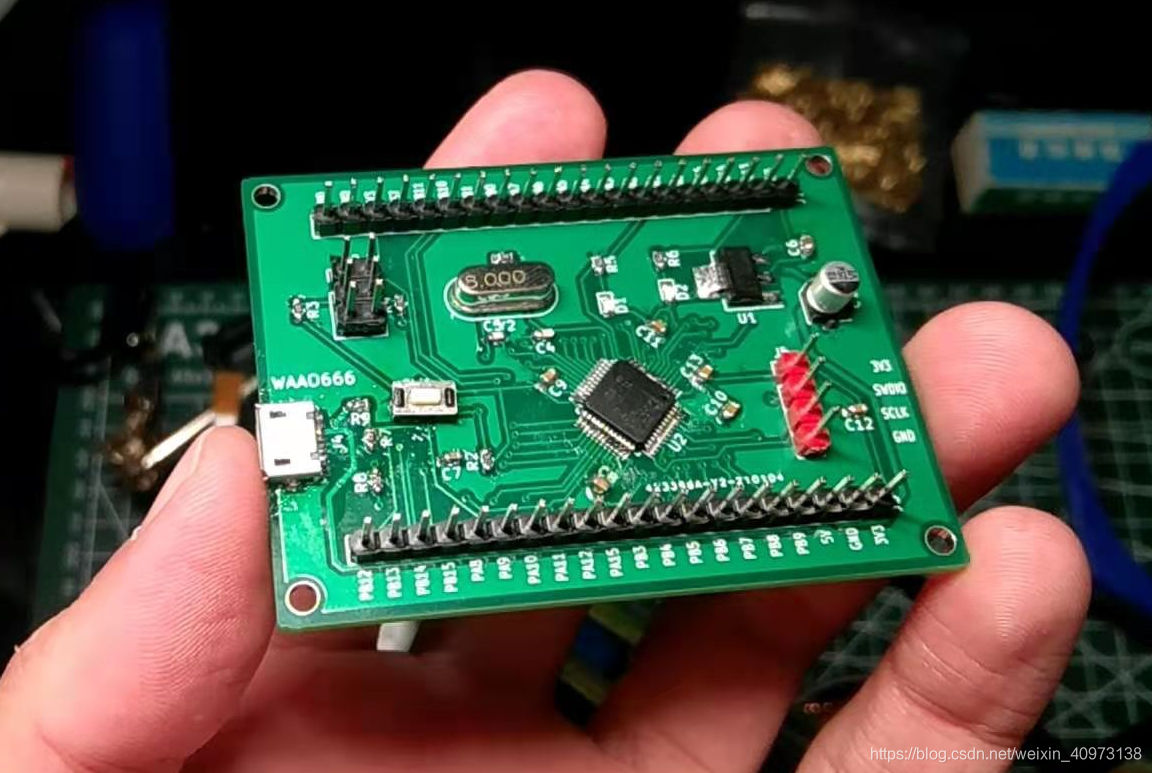

焊接后：

经测试一切正常 😄

三、附上我的物料清单
