1、前言

FPGA实现CameraLink视频解码目前有两种方案：
一是使用专用编芯片解码，比如典型的DS90CR287，优点是简单快捷，缺点是需要额外的芯片，导致PCB布线难度加大，系统成本上升；另一种方案是使用FPGA逻辑资源实现编解码，其中7系列FPGA使用ISERDES2原语实现解串，UltraScale系列FPGA使用ISERDES3原语实现解串，优点是充分利用了FPGA资源，系统设计简单，成本更低，缺点是实现难度大，对FPGA工程师水平要求较高；本设计使用7系列FPGA的ISERDES2原语实现CameraLink视频解码；

工程概述

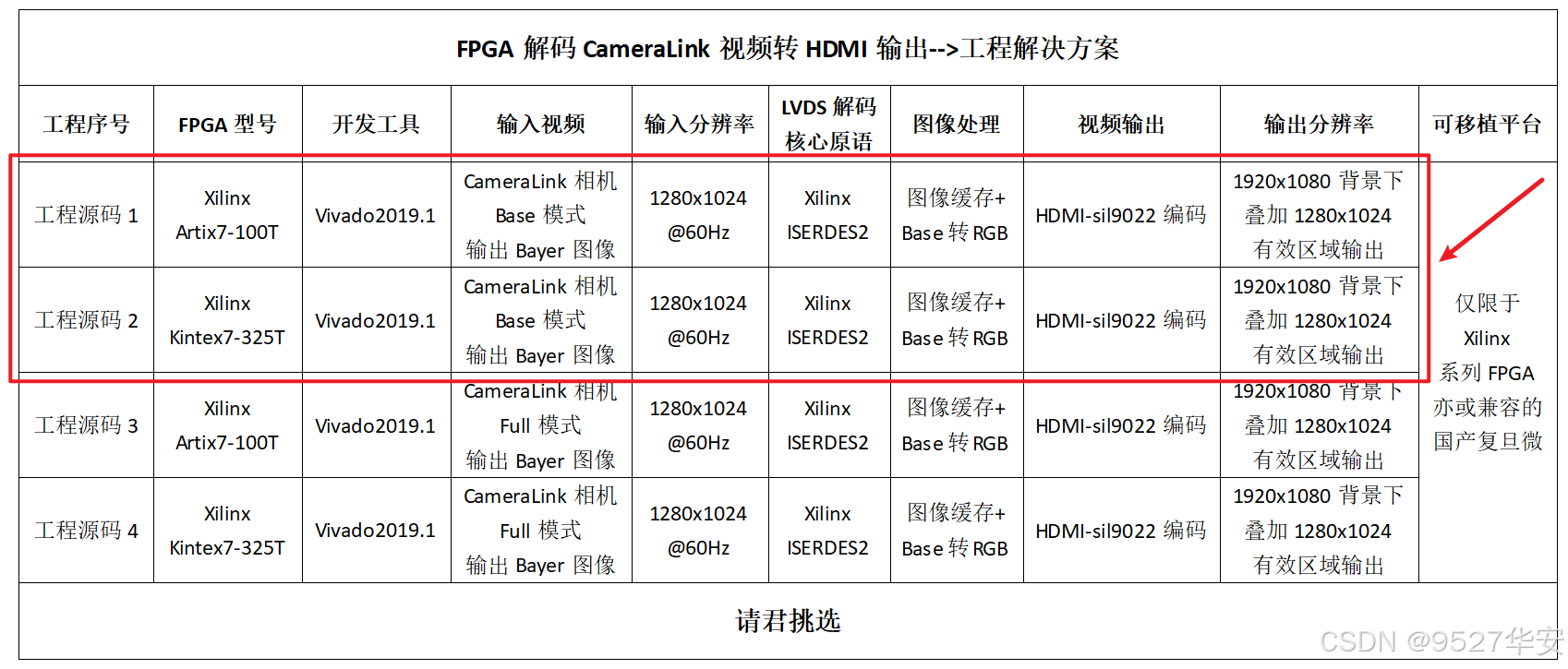

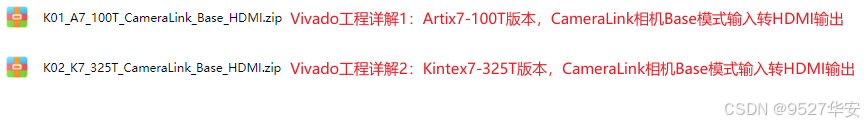

本文详细描述了FPGA解码CameraLink视频转HDMI输出的实现设计方案；输入视频为CameraLink相机，相机为Base模式；FPGA首先使用AXI-LiteUart对CameraLink相机进行初始化配置；相机输出Bayer格式图像，分辨率配置为1280x1024@60Hz；然后调用基于ISERDES2原语实现的LVDS解码模块对输入的CameraLink视频进行解码，并输出并行数据和随路像素时钟；然后调用CameraLink视频恢复模块，根据CameraLink视频协议提取出行同步信号、场同步信号、数据有效信号和像素数据；然后调用Xilinx官方的Video In To AXI4-Stream IP核将Bayer视频转换为 AXI4-Stream视频流；然后调用Xilinx官方的VDMA IP核对AXI4-Stream视频流做4帧缓存，缓存介质为DDR3；VDMA输出的视频还是Bayer图像；然后调用Xilinx官方的AXI4-Stream Switch IP核将输入的Bayer图像一分为二，并控制选择其中1路图像输出；若选择第1路输出，则Bayer图像则直接送视频输出流程，若选择第2路输出，则调用Xilinx官方的Sensor Demosaic IP核将Bayer图像转换为RGB888视频；然后调用Xilinx官方的Video Mixer IP核对Bayer视频或者RGB视频进行叠加操作，以1920x1080的黑色为背景，其上叠加1280x1024的CameraLink视频；然后调用Xilinx官方的Video Timing Controller和AXI4-Stream To Video Out IP核将AXI4-Stream视频流转换为Native视频；然后Native视频送入板载的sil9022芯片实现RGB转HDMI输出；最后HDMI视频送显示器显示即可；整个工程需要用到MicroBlaze做相关IP配置和相关IC配置；本博客提供2套工程源码，具体如下：

现对上述2套工程源码做如下解释，方便读者理解：

工程源码1

开发板FPGA型号为Xilinx–Artix7-100T–xc7a100tfgg484-2；输入视频为CameraLink相机，相机为Base模式；FPGA首先使用AXI-LiteUart对CameraLink相机进行初始化配置；相机输出Bayer格式图像，分辨率配置为1280x1024@60Hz；然后调用基于ISERDES2原语实现的LVDS解码模块对输入的CameraLink视频进行解码，并输出并行数据和随路像素时钟；然后调用CameraLink视频恢复模块，根据CameraLink视频协议提取出行同步信号、场同步信号、数据有效信号和像素数据；然后调用Xilinx官方的Video In To AXI4-Stream IP核将Bayer视频转换为 AXI4-Stream视频流；然后调用Xilinx官方的VDMA IP核对AXI4-Stream视频流做4帧缓存，缓存介质为DDR3；VDMA输出的视频还是Bayer图像；然后调用Xilinx官方的AXI4-Stream Switch IP核将输入的Bayer图像一分为二，并控制选择其中1路图像输出；若选择第1路输出，则Bayer图像则直接送视频输出流程，若选择第2路输出，则调用Xilinx官方的Sensor Demosaic IP核将Bayer图像转换为RGB888视频；然后调用Xilinx官方的Video Mixer IP核对Bayer视频或者RGB视频进行叠加操作，以1920x1080的黑色为背景，其上叠加1280x1024的CameraLink视频；然后调用Xilinx官方的Video Timing Controller和AXI4-Stream To Video Out IP核将AXI4-Stream视频流转换为Native视频；然后Native视频送入板载的sil9022芯片实现RGB转HDMI输出；最后HDMI视频送显示器显示即可；由此形成FPGA+CameraLink+HDMI的高端架构；该工程适用于CameraLink视频转换卡应用；

工程源码2

开发板FPGA型号为Xilinx–>Kintex7–325T–xc7k325tffg676-2；输入视频为CameraLink相机，相机为Base模式；FPGA首先使用AXI-LiteUart对CameraLink相机进行初始化配置；相机输出Bayer格式图像，分辨率配置为1280x1024@60Hz；然后调用基于ISERDES2原语实现的LVDS解码模块对输入的CameraLink视频进行解码，并输出并行数据和随路像素时钟；然后调用CameraLink视频恢复模块，根据CameraLink视频协议提取出行同步信号、场同步信号、数据有效信号和像素数据；然后调用Xilinx官方的Video In To AXI4-Stream IP核将Bayer视频转换为 AXI4-Stream视频流；然后调用Xilinx官方的VDMA IP核对AXI4-Stream视频流做4帧缓存，缓存介质为DDR3；VDMA输出的视频还是Bayer图像；然后调用Xilinx官方的AXI4-Stream Switch IP核将输入的Bayer图像一分为二，并控制选择其中1路图像输出；若选择第1路输出，则Bayer图像则直接送视频输出流程，若选择第2路输出，则调用Xilinx官方的Sensor Demosaic IP核将Bayer图像转换为RGB888视频；然后调用Xilinx官方的Video Mixer IP核对Bayer视频或者RGB视频进行叠加操作，以1920x1080的黑色为背景，其上叠加1280x1024的CameraLink视频；然后调用Xilinx官方的Video Timing Controller和AXI4-Stream To Video Out IP核将AXI4-Stream视频流转换为Native视频；然后Native视频送入板载的sil9022芯片实现RGB转HDMI输出；最后HDMI视频送显示器显示即可；由此形成FPGA+CameraLink+HDMI的高端架构；该工程适用于CameraLink视频转换卡应用；

本文详细描述了FPGA解码CameraLink视频转HDMI输出的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做项目开发，可应用于医疗、军工等行业的高速接口领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、CameraLink协议理论学习

关于这部分，网上有很多博主解释过，我找了几篇推荐学习理论知识：
博客链接如下：
点击直接前往
你也可以去网上通过其他途径免费学习CameraLink协议，在学了CameraLink协议基础上看本工程源码能更快理解吸收；

3、相关方案推荐

FPGA实现CameraLink视频编解码方案

我的CameraLink视频专栏有很多FPGA的CaeraLink视频编解码方案，既有CaeraLink接收，也有CaeraLink发送，既有CaeraLink普通输出显示，也有CaeraLink视频拼接输出等等，专栏链接如下：欢迎前往查看：
点击直接前往

4、工程详细设计方案

工程设计原理框图

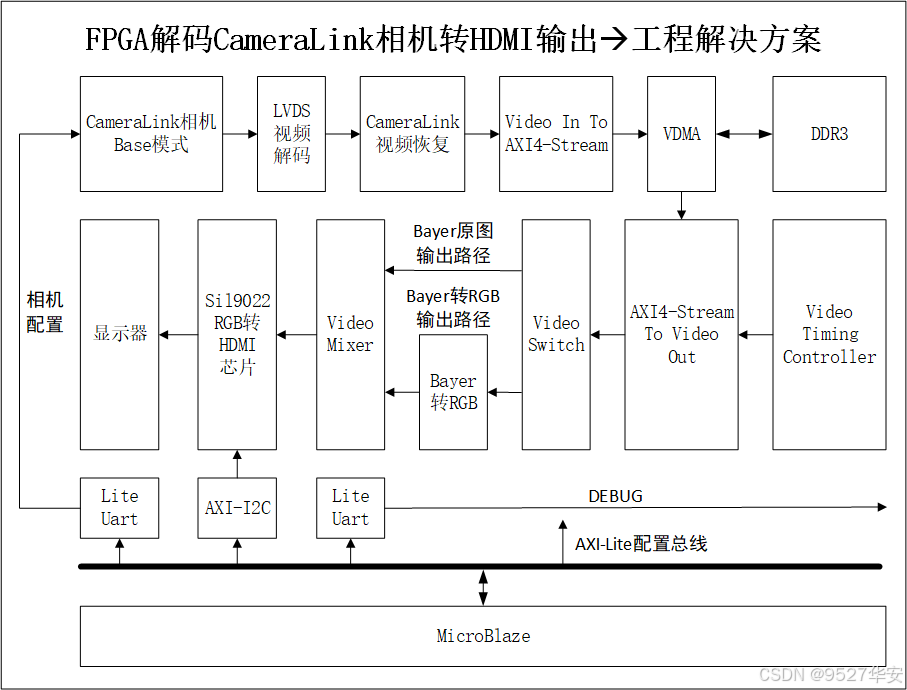

工程设计原理框图如下：

输入CameraLink相机

CameraLink相机型号为北京微视的RS-A5241-CM107-S00型CameraLink 相机，分辨率全幅面2560x2048下帧率可达107fps；FPGA首先使用AXI-LiteUart对CameraLink相机进行初始化配置；相机配置为Base模式，输出Bayer格式图像，分辨率配置为1280x1024@60Hz；Base模式下LVDS视频有4对差分数据线+1对随路差分时钟；AXI-LiteUart通过MicroBlaze驱动；串口配置CameraLink相机非常简单，就是根据手册发送一串字符而已，有的相机单独流出来配置串口，可以直接用串口调试助手配置而无需FPGA；

LVDS视频解码模块

本设计参考了Xilinx官方设计，基于ISERDES2原语实现的LVDS解码模块对输入的CameraLink视频进行解码；LVDS视频解码模块设计框图如下：

LVDS视频解码模块输入为随路差分时钟对和差分数据对；利用Xilinx官方IDELAY和ISERDES原语实现串并转换；模块总体代码架构如下：

IDELAY原语用于接收延时，保证接收端视频的稳定性；ISERDES2原语用于串并转换，将输入串行差分数据转换为并行数据；此外，LVDS解串视频还需要做对齐处理，随路时钟也需要通过MMCM输出同步处理；整个LVDS视频解码模块严格按照设计框图实现，解码模块顶层接口如下：

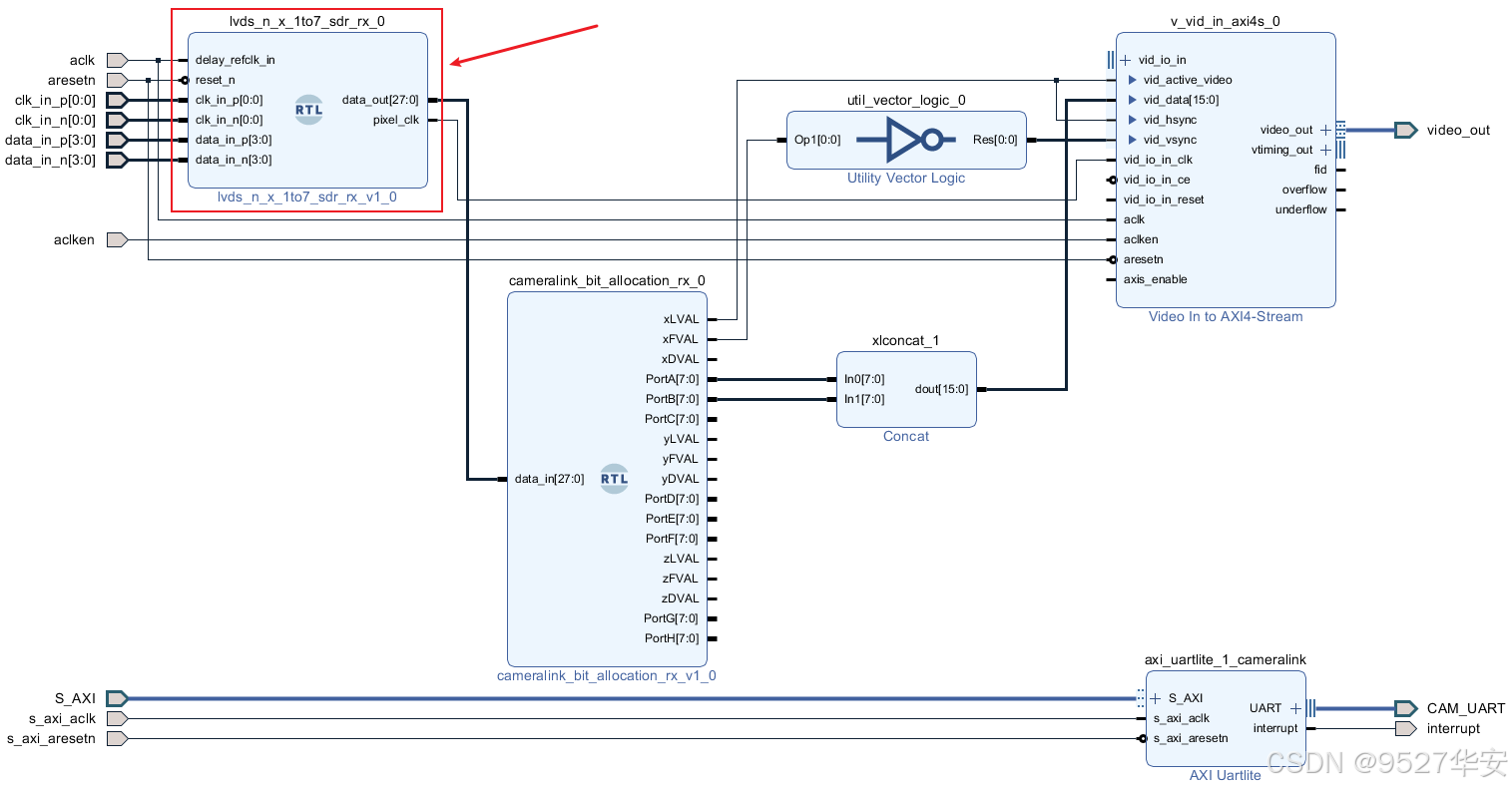

Block Design设计中，直接将LVDS视频解码模块顶层拖入Block Design中形成自定义IP，方便调用和使用，如下：

双击LVDS视频解码模块的自定义IP，可以看到配置参数如下：

这两个参数可自由配置，以适应CameraLink相机的不同模式；具体配置如下：

CameraLink视频恢复模块

调用CameraLink视频恢复模块，根据CameraLink视频协议提取出行同步信号、场同步信号、数据有效信号和像素数据；模块总体代码架构如下：

模块顶层接口如下：

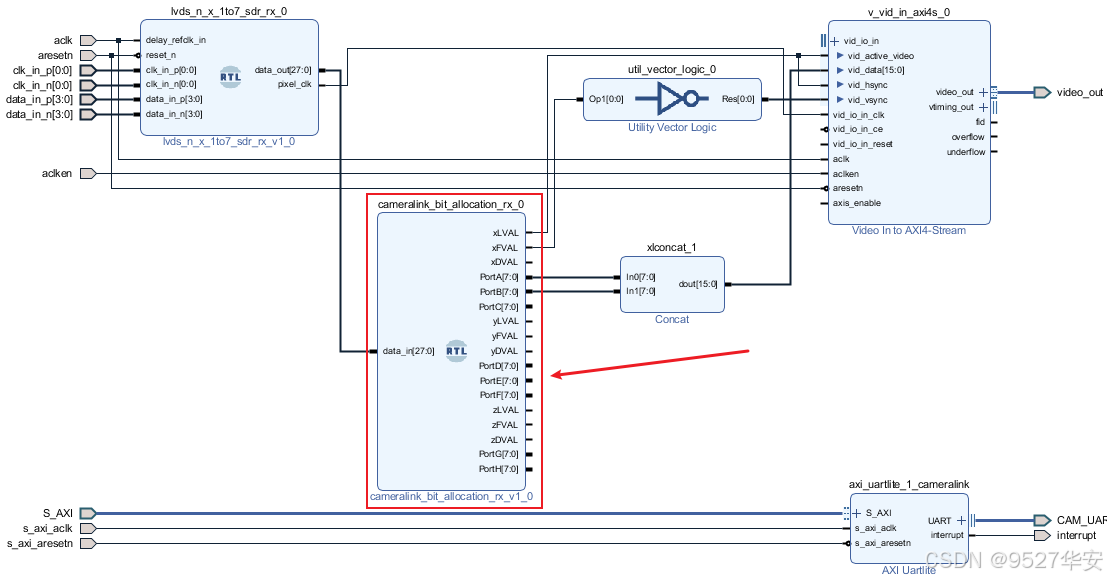

Block Design设计中，直接将CameraLink视频恢复模块顶层拖入Block Design中形成自定义IP，方便调用和使用，如下：

Video In To AXI4-Stream

调用Xilinx官方的Video In To AXI4-Stream IP核将Bayer视频转换为 AXI4-Stream视频流；Block Design中如下：

需要注意的是，Base模式下，相机1个像素时钟输出2个像素；
需要注意的是，Full模式下，相机1个像素时钟输出8个像素；
在IP配置时需要针对性配置，具体请参考工程；

VDMA视频缓存

LVDS解码后的视频转为Xilinx的AXI4-Sream的视频流，经VDMA送入DDR3做4帧缓存，VDMA在Block Design中如下：

需要注意的是，输入VDMA的视频数据位宽只有8位，是Bayer格式图像，在IP配置时需要针对性配置，具体请参考工程；此外，VDMA需要调用MicroBlaze软核运行SDK来配置；

AXI4-Stream Switch 视频切换

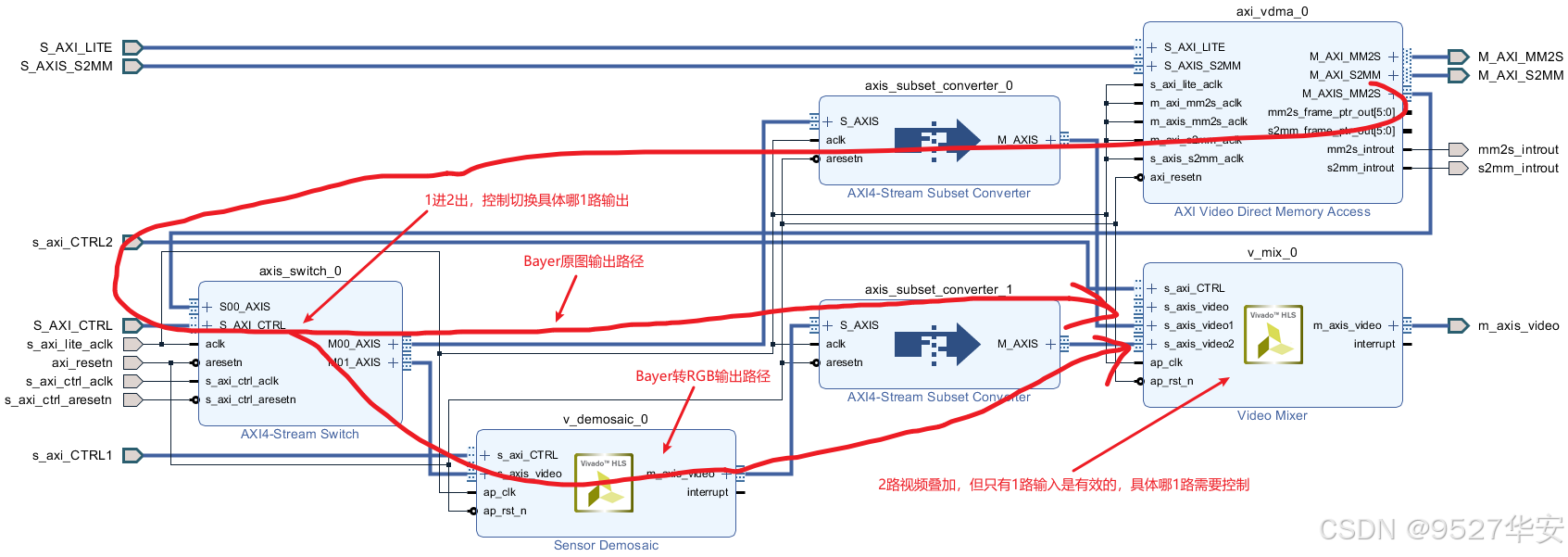

VDMA输出的视频还是Bayer图像；然后调用Xilinx官方的AXI4-Stream Switch IP核将输入的Bayer图像一分为二，并控制选择其中1路图像输出；若选择第1路输出，则Bayer图像则直接送视频输出流程，若选择第2路输出，则调用Xilinx官方的Sensor Demosaic IP核将Bayer图像转换为RGB888视频；Block Design中如下：

需要注意的是，上图中的AXI4-Stream Subset Converter IP核用于数据位宽转换，当选择第1路输出时，Bayer图像数据位宽为8位，需要转换为24位才能输出显示，其实也就是灰度图像拼在一起而已；

Video Mixer视频叠加

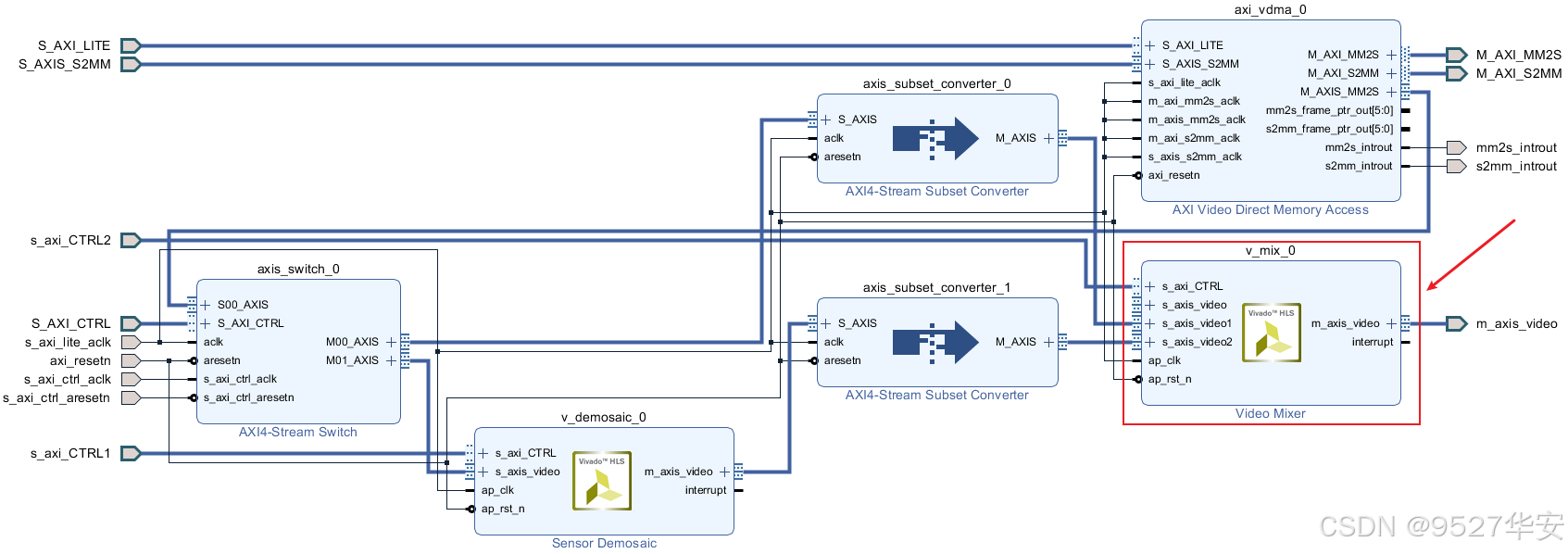

调用Xilinx官方的Video Mixer IP核对Bayer视频或者RGB视频进行叠加操作，以1920x1080的黑色为背景，其上叠加1280x1024的CameraLink视频；Block Design中如下：

需要注意的是，Video Mixer需要调用MicroBlaze软核运行SDK来配置；

HDMI视频输出

调用Xilinx官方的Video Timing Controller和AXI4-Stream To Video Out IP核将AXI4-Stream视频流转换为Native视频；然后Native视频送入板载的sil9022芯片实现RGB转HDMI输出；最后HDMI视频送显示器显示即可；Video Timing Controller配置为1080P时序，sil9022芯片用AXI-I2C配置，通过MicroBlaze驱动；Block Design中如下：

需要注意的是，上图中的sil9022_iic是专门用于sil9022芯片配置，需要调用MicroBlaze软核运行SDK来驱动；

工程源码架构

提供2套工程源码，以工程源码1为例，工程Block Design设计如下：

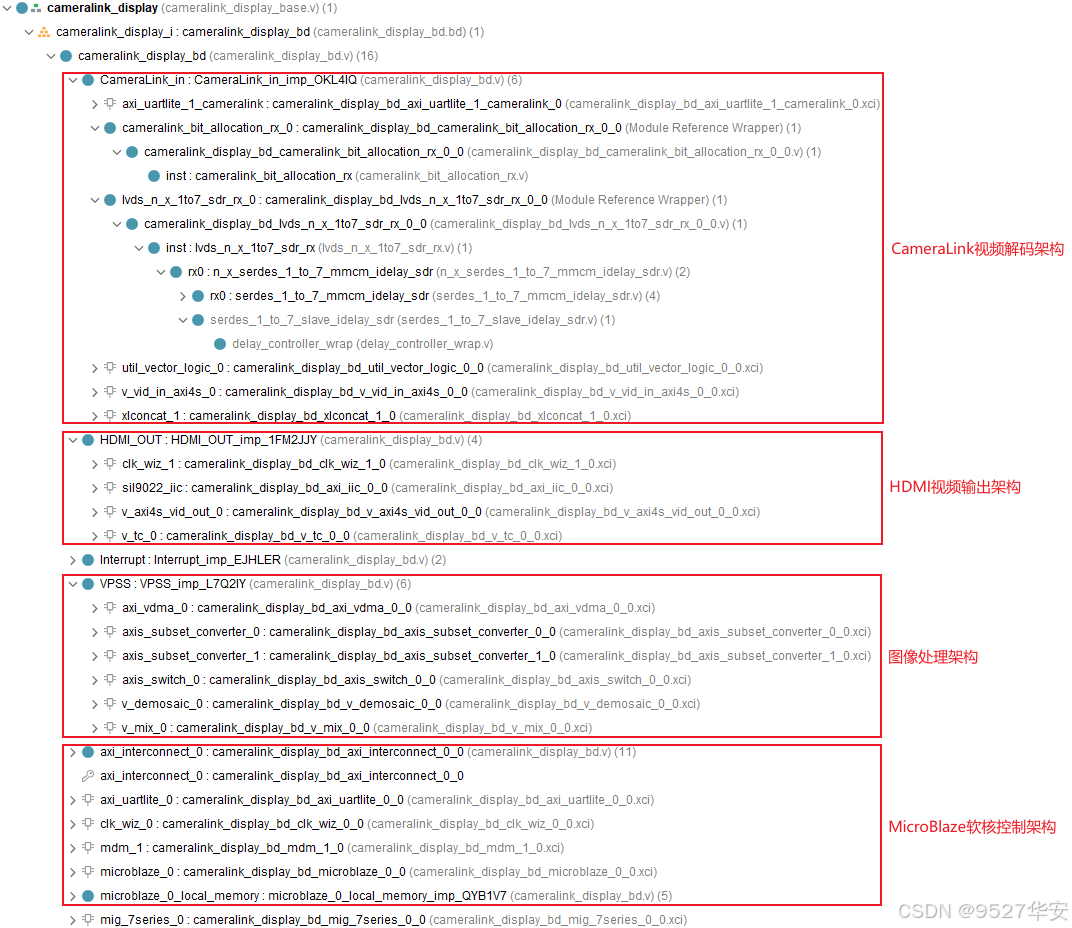

提供2套工程源码，以工程源码1为例，综合后的工程源码架构如下：

工程源码需要运行MicroBlaze软核，用于相关IP配置和相关IC配置；SDK工程架构如下：

需要注意的是，在SDK工程中，我们将所有子函数都放在了主函数里，并提供了详细的中文注释和使用方法注释，用户可根据注释快速理解和使用；不懂的可以问我；如果你打开后注释显示乱码，请将SDK字符设置为国标；

Vivado工程注意事项

由于工程中用到了HLS生成的IP，Sensor Demosaic可能会出现综合编译失败，或者警告后在Vitis SDK里找不到设备ID等情况，此时需要更改电脑系统时间或者打上官方补丁解决这件事情，具体方法参考这位大佬博文：
直接点击前往
此外，还可以通过缩短工程存放路径解决该问题；

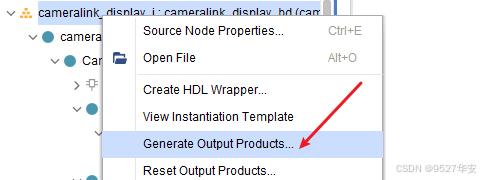

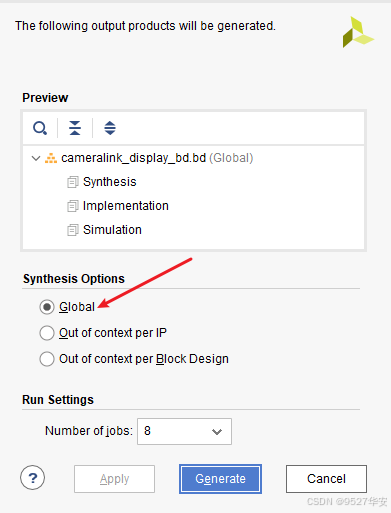

此外，在Block Design生成输出文件时，请选择如下模式：


选择上图的模式，有利于HLS IP核的生成，若不选该模式，综合可能报错；

5、Vivado工程详解1详解：Artix7-100T版本

开发板FPGA型号：Xilinx–Artix7–xc7a100tfgg484-2；
FPGA开发环境：Vivado2019.1；
输入：CameraLink相机，Base模式，分辨率1280x1024@60Hz；
输出：HDMI，sil9022芯片编码，分辨率1920x1080黑色背景下叠加1280x1024有效区域图像；
CameraLink视频解码方案：Xilinx官方ISERDES2原语LVDS解码方案；
LVDS差分对：4对差分数据+1对随路差分时钟；
图像缓存方案：Xilinx官方VDMA+DDR3颗粒，4帧缓存；
实现功能：FPGA解码CameraLink视频转HDMI输出；
工程作用：此工程目的是让读者掌握FPGA解码CameraLink视频转HDMI输出的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第4章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：

6、Vivado工程详解2详解：Kintex7-325T版本

开发板FPGA型号：Xilinx–>Kintex7–325T–xc7k325tffg676-2
FPGA开发环境：Vivado2019.1；
输入：CameraLink相机，Base模式，分辨率1280x1024@60Hz；
输出：HDMI，sil9022芯片编码，分辨率1920x1080黑色背景下叠加1280x1024有效区域图像；
CameraLink视频解码方案：Xilinx官方ISERDES2原语LVDS解码方案；
LVDS差分对：4对差分数据+1对随路差分时钟；
图像缓存方案：Xilinx官方VDMA+DDR3颗粒，4帧缓存；
实现功能：FPGA解码CameraLink视频转HDMI输出；
工程作用：此工程目的是让读者掌握FPGA解码CameraLink视频转HDMI输出的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第4章节的《工程源码架构》小节内容；

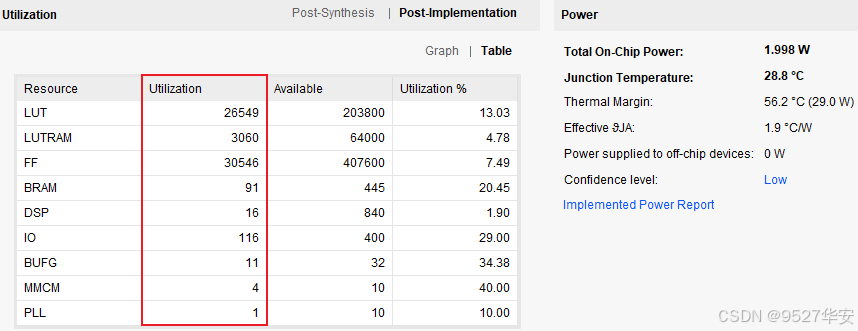

工程的资源消耗和功耗如下：

7、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件–>另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；

3：如果你的vivado版本高于本工程vivado版本，解决如下：

打开工程后会发现IP都被锁住了，如下：

此时需要升级IP，操作如下：

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：



更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

8、上板调试验证

准备工作

需要准备的器材如下：
CameraLink相机，这个普遍很贵，也可以找本博主提供；
FPGA开发板，没有开发板可以找本博主提供；
HDMI显示器和HDMI线缆，这个很常见，自备即可；

FPGA解码CameraLink视频转HDMI输出效果演示

FPGA解码CameraLink视频转HDMI输出效果演示如下：
