一 官方定义

UML - Unified modeling language UML (统一建模语言)，是一种用于软件系统分析和设计的语言工具，
用于帮助软件开发人员进行思考和记录思路的结果

基本介绍

UML图：通过不同的图形和符号，来描述软件模型以及各个元素之间的关系

依赖关系 ：一条虚线加箭头的形式
泛化关系：一条实线加三角箭头，箭头要指向父类
实现关系：一条虚线加三角箭头 箭头方向指向接口
关联关系：

单向关联: 一条实线加一个箭头
双向关联: 一条实线 （一条实线加两个箭头）

聚合关系： 一条实线加上空心菱形来表示聚合关系
组合关系： 一条实线加上实心菱形来表示组合关系

UML 图分类

• 用例图(use case)
• 静态结构图：类图、对象图、包图、组件图、部署图
• 动态行为图：交互图（时序图与协作图）、状态图、活动图

UML类图：描述类之间的关系

建模工具

• word，利用word工具可以绘制简单的UML图，但是这是一种非专业的手段，而且绘制起来比较麻烦
• 利用VISIO工具进行UML图的绘制
• 利用PowerDesigner工具绘制UML图形，PowerDesigner支持标准数据建模UML
• IDEA中可以使用PlantUML插件来画类图，也可以下载安装UML Support插件 附录图

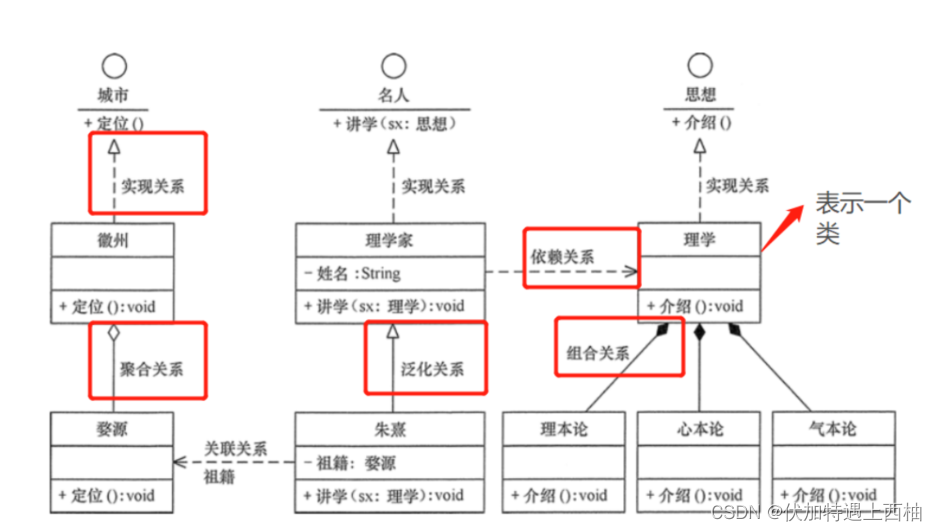

二 六大关系

2.1 依赖关系

是一种使用关系，一个类的实现，需要另一个类的协助，逻辑上 use a 表示
只要在类中使用到了对方，是依赖关系，是一种最基本的关系

其他的五种关系，都是依赖关系的特例

代码体现

• 类中使用到了对方
• 类的成员属性
• 方法的接受的参数类型
• 方法的返回值类型
• 方法内部使用到了

//案例演示 - 依赖关系的形式
public class PersonServiceBean {
    //类的成员属性
    private PersonDao personDao;
    //方法的接收参数类型
    public void save(Person person) {
    }
    //方法的返回值类型
    public IDCard getIDCard() {
        return new IDCard();
    }
    //方法内部使用到
    public void modify() {
        //违反了迪米特法则 可以这样写，
        Department department = new Department();
    }

}

class PersonDao {
}

class IDCard {
}

class Person {
}

class Department {
}

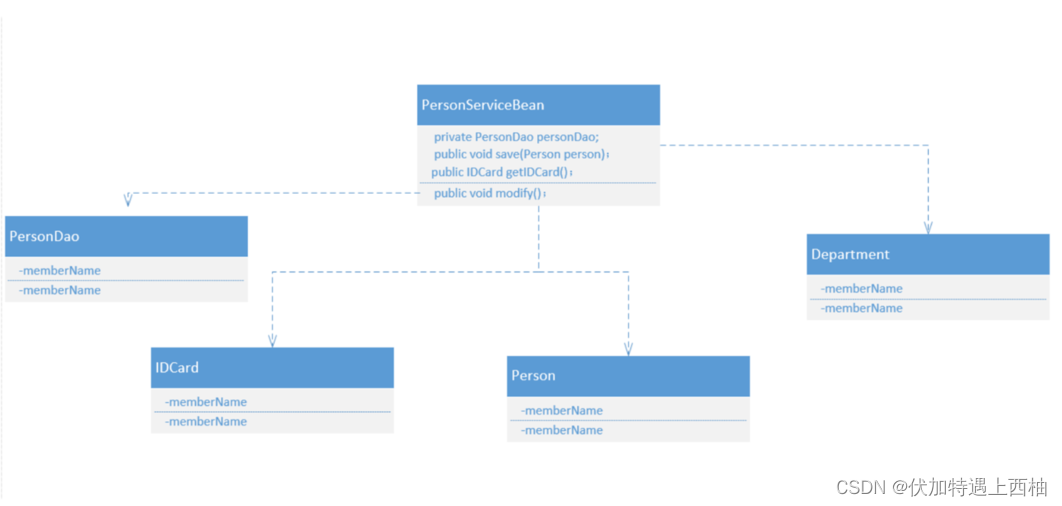

UML图示

UML符号：一条虚线加箭头的形式

2.2 泛化关系

泛化关系指的就是继承关系 （语法）

代码体现

class PersonBean{

    public void save(){
        //TODO...
    }

    public void delete(){
        //TODO...
    }
}

public class PersonServiceBean extends PersonBean{


}

UML图示

UML符号：一条实线加三角箭头，箭头要指向父类

2.3 实现关系

实现关系实际上 A类实现了B接口，A,B存在实现关系 （语法层面)

代码体现

//案例演示 - 实现关系

interface PersonService{
    void delete();
}

public class PersonServiceBean implements PersonService{

    @Override
    public void delete() {
        System.out.println("true = " + true);
    }
}

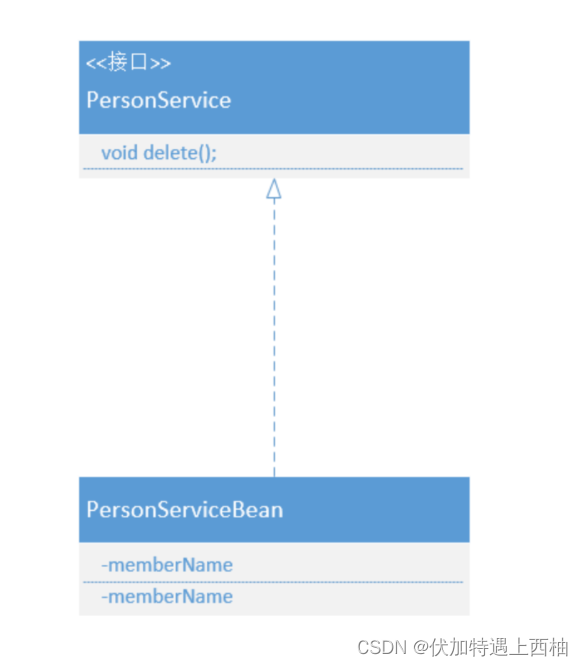

UML图示

UML符号：一条虚线加三角箭头 箭头方向指向接口

2.4 关联关系

关联关系体现的是业务逻辑上的关系
关联关系具有导航性：单向关联，双向关联 （代码层面上）
关联关系还具有多重性：一对一，一对多，多对多 （业务逻辑上)

代码体现

//单向一对一
class Person{
   public IDCard idCard;
}
class IDCard{
   //并没有使用到Person类
}

//双向一对一
class Person{
   public IDCard idCard;
}
class IDCard{
   public Person person;
}

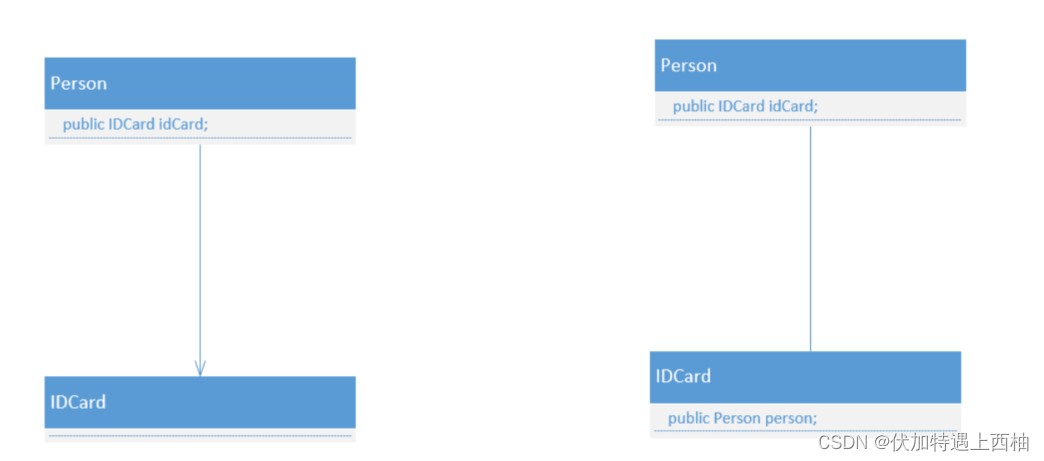

UML图示

UML符号
单向关联 一条实线加一个箭头
双向关联 一条实线 （一条实线加两个箭头）

2.5 聚合关系

部分和整体的生命周期不一致，整体消失了，部分仍然存在，部分可以脱离整体存在。

聚合关系，是关联关系的一个特例
具有导航性
具有多重性

聚合关系描述的是业务逻辑上整体和部分的关系
整体和部分如果可以分开就构成聚合关系，分不开就是组合关系

解释：

公司和员工：公司倒闭了，员工仍然可以存在，脱离出来，继续换家公司。

代码体现

//案例演示    - 聚合关系
public class Computer {
   public Monitor monitor;
   public Mouse mouse;
}
class Monitor{
}
class Mouse{
}

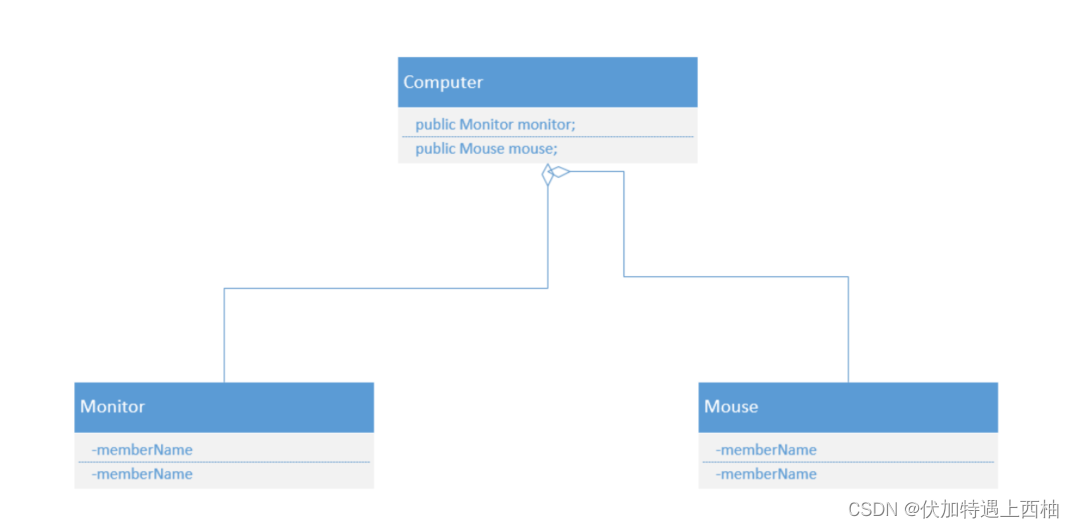

UML图示

UML符号：一条实线加上空心菱形来表示聚合关系

2.6 组合关系

部分和整体的生命周期一致，整体消失了，部分也消失了，部分不可以脱离整体而存在。
聚合关系描述的是业务逻辑上整体和部分的关系
整体和部分如果可以分开就构成聚合关系，分不开就是组合关系

解释：
鸟和翅膀，鸟消失了，翅膀也就消失了。
公司和部门，公司倒闭了，部门也就不存在了。

代码体现

业务逻辑上人和身份证是可以分开单独存在的，但是人和头是不可以分开的。

//案例演示 - 组合关系
class Person{
    public IDCard idCard; //聚合关系
    public Head head = new Head(); //组合关系
}

class IDCard{
}
class Head{
}

UML图示

UML符号：一条实线加上实心菱形来表示组合关系
