XXL-JOB - 调度中心和执行器的简单使用

XXL-JOB是什么

XXL-JOB是一个分布式任务调度平台，其核心设计目标是开发迅速、学习简单、轻量级、易扩展。现已开放源代码并接入多家公司线上产品线，开箱即用。

环境

  • Maven3+
  • JDK1.8+
  • Mysql5.7+

调度数据库初始化SQL脚本

XXL-JOB(版本2.2.0)的调度数据库初始化SQL脚本如下：

# XXL-JOB v2.2.0
# Copyright (c) 2015-present, xuxueli.

CREATE database if NOT EXISTS `xxl_job` default character set utf8mb4 collate utf8mb4_unicode_ci;
use `xxl_job`;

SET NAMES utf8mb4;

CREATE TABLE `xxl_job_info` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `job_group` int(11) NOT NULL COMMENT '执行器主键ID',
  `job_cron` varchar(128) NOT NULL COMMENT '任务执行CRON',
  `job_desc` varchar(255) NOT NULL,
  `add_time` datetime DEFAULT NULL,
  `update_time` datetime DEFAULT NULL,
  `author` varchar(64) DEFAULT NULL COMMENT '作者',
  `alarm_email` varchar(255) DEFAULT NULL COMMENT '报警邮件',
  `executor_route_strategy` varchar(50) DEFAULT NULL COMMENT '执行器路由策略',
  `executor_handler` varchar(255) DEFAULT NULL COMMENT '执行器任务handler',
  `executor_param` varchar(512) DEFAULT NULL COMMENT '执行器任务参数',
  `executor_block_strategy` varchar(50) DEFAULT NULL COMMENT '阻塞处理策略',
  `executor_timeout` int(11) NOT NULL DEFAULT '0' COMMENT '任务执行超时时间，单位秒',
  `executor_fail_retry_count` int(11) NOT NULL DEFAULT '0' COMMENT '失败重试次数',
  `glue_type` varchar(50) NOT NULL COMMENT 'GLUE类型',
  `glue_source` mediumtext COMMENT 'GLUE源代码',
  `glue_remark` varchar(128) DEFAULT NULL COMMENT 'GLUE备注',
  `glue_updatetime` datetime DEFAULT NULL COMMENT 'GLUE更新时间',
  `child_jobid` varchar(255) DEFAULT NULL COMMENT '子任务ID，多个逗号分隔',
  `trigger_status` tinyint(4) NOT NULL DEFAULT '0' COMMENT '调度状态：0-停止，1-运行',
  `trigger_last_time` bigint(13) NOT NULL DEFAULT '0' COMMENT '上次调度时间',
  `trigger_next_time` bigint(13) NOT NULL DEFAULT '0' COMMENT '下次调度时间',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

CREATE TABLE `xxl_job_log` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT,
  `job_group` int(11) NOT NULL COMMENT '执行器主键ID',
  `job_id` int(11) NOT NULL COMMENT '任务，主键ID',
  `executor_address` varchar(255) DEFAULT NULL COMMENT '执行器地址，本次执行的地址',
  `executor_handler` varchar(255) DEFAULT NULL COMMENT '执行器任务handler',
  `executor_param` varchar(512) DEFAULT NULL COMMENT '执行器任务参数',
  `executor_sharding_param` varchar(20) DEFAULT NULL COMMENT '执行器任务分片参数，格式如 1/2',
  `executor_fail_retry_count` int(11) NOT NULL DEFAULT '0' COMMENT '失败重试次数',
  `trigger_time` datetime DEFAULT NULL COMMENT '调度-时间',
  `trigger_code` int(11) NOT NULL COMMENT '调度-结果',
  `trigger_msg` text COMMENT '调度-日志',
  `handle_time` datetime DEFAULT NULL COMMENT '执行-时间',
  `handle_code` int(11) NOT NULL COMMENT '执行-状态',
  `handle_msg` text COMMENT '执行-日志',
  `alarm_status` tinyint(4) NOT NULL DEFAULT '0' COMMENT '告警状态：0-默认、1-无需告警、2-告警成功、3-告警失败',
  PRIMARY KEY (`id`),
  KEY `I_trigger_time` (`trigger_time`),
  KEY `I_handle_code` (`handle_code`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

CREATE TABLE `xxl_job_log_report` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `trigger_day` datetime DEFAULT NULL COMMENT '调度-时间',
  `running_count` int(11) NOT NULL DEFAULT '0' COMMENT '运行中-日志数量',
  `suc_count` int(11) NOT NULL DEFAULT '0' COMMENT '执行成功-日志数量',
  `fail_count` int(11) NOT NULL DEFAULT '0' COMMENT '执行失败-日志数量',
  PRIMARY KEY (`id`),
  UNIQUE KEY `i_trigger_day` (`trigger_day`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

CREATE TABLE `xxl_job_logglue` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `job_id` int(11) NOT NULL COMMENT '任务，主键ID',
  `glue_type` varchar(50) DEFAULT NULL COMMENT 'GLUE类型',
  `glue_source` mediumtext COMMENT 'GLUE源代码',
  `glue_remark` varchar(128) NOT NULL COMMENT 'GLUE备注',
  `add_time` datetime DEFAULT NULL,
  `update_time` datetime DEFAULT NULL,
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

CREATE TABLE `xxl_job_registry` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `registry_group` varchar(50) NOT NULL,
  `registry_key` varchar(255) NOT NULL,
  `registry_value` varchar(255) NOT NULL,
  `update_time` datetime DEFAULT NULL,
  PRIMARY KEY (`id`),
  KEY `i_g_k_v` (`registry_group`,`registry_key`,`registry_value`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

CREATE TABLE `xxl_job_group` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `app_name` varchar(64) NOT NULL COMMENT '执行器AppName',
  `title` varchar(12) NOT NULL COMMENT '执行器名称',
  `address_type` tinyint(4) NOT NULL DEFAULT '0' COMMENT '执行器地址类型：0=自动注册、1=手动录入',
  `address_list` varchar(512) DEFAULT NULL COMMENT '执行器地址列表，多地址逗号分隔',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

CREATE TABLE `xxl_job_user` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `username` varchar(50) NOT NULL COMMENT '账号',
  `password` varchar(50) NOT NULL COMMENT '密码',
  `role` tinyint(4) NOT NULL COMMENT '角色：0-普通用户、1-管理员',
  `permission` varchar(255) DEFAULT NULL COMMENT '权限：执行器ID列表，多个逗号分割',
  PRIMARY KEY (`id`),
  UNIQUE KEY `i_username` (`username`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

CREATE TABLE `xxl_job_lock` (
  `lock_name` varchar(50) NOT NULL COMMENT '锁名称',
  PRIMARY KEY (`lock_name`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;


INSERT INTO `xxl_job_group`(`id`, `app_name`, `title`, `address_type`, `address_list`) VALUES (1, 'xxl-job-executor-sample', '示例执行器', 0, NULL);
INSERT INTO `xxl_job_info`(`id`, `job_group`, `job_cron`, `job_desc`, `add_time`, `update_time`, `author`, `alarm_email`, `executor_route_strategy`, `executor_handler`, `executor_param`, `executor_block_strategy`, `executor_timeout`, `executor_fail_retry_count`, `glue_type`, `glue_source`, `glue_remark`, `glue_updatetime`, `child_jobid`) VALUES (1, 1, '0 0 0 * * ? *', '测试任务1', '2018-11-03 22:21:31', '2018-11-03 22:21:31', 'XXL', '', 'FIRST', 'demoJobHandler', '', 'SERIAL_EXECUTION', 0, 0, 'BEAN', '', 'GLUE代码初始化', '2018-11-03 22:21:31', '');
INSERT INTO `xxl_job_user`(`id`, `username`, `password`, `role`, `permission`) VALUES (1, 'admin', 'e10adc3949ba59abbe56e057f20f883e', 1, NULL);
INSERT INTO `xxl_job_lock` ( `lock_name`) VALUES ( 'schedule_lock');

commit;

创建数据库，博主的Mysql版本是5.7.29。

mysql> select version();
+-----------+
| version() |
+-----------+
| 5.7.29    |
+-----------+
1 row in set (0.01 sec)

mysql> CREATE database if NOT EXISTS `xxl_job` default character set utf8mb4 collate utf8mb4_unicode_ci;
Query OK, 1 row affected (0.00 sec)

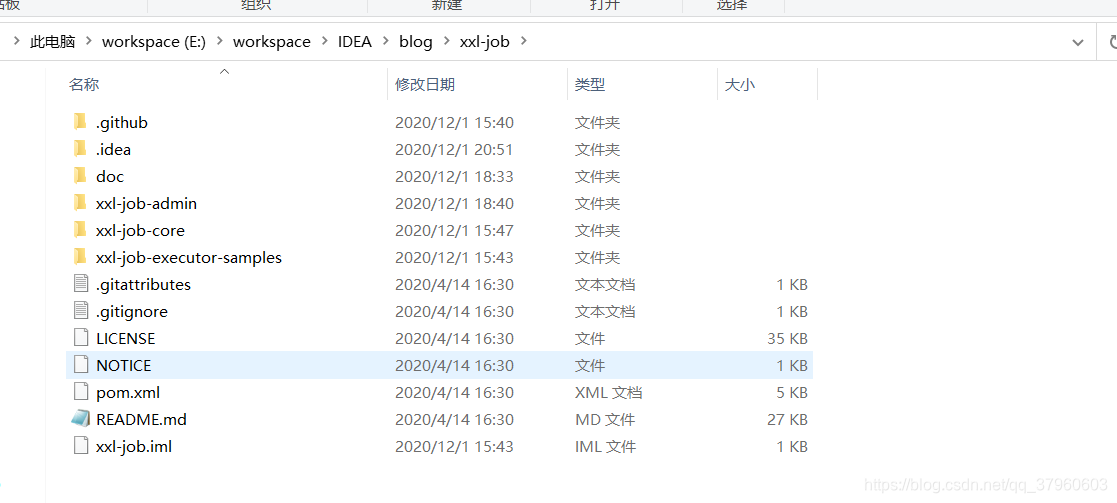

项目下载地址，博主这里使用的XXL-JOB版本是2.2.0。
在这里插入图片描述
调度数据库初始化SQL脚本位置如下：

/xxl-job/doc/db/tables_xxl_job.sql

上面也给了调度数据库初始化SQL脚本。

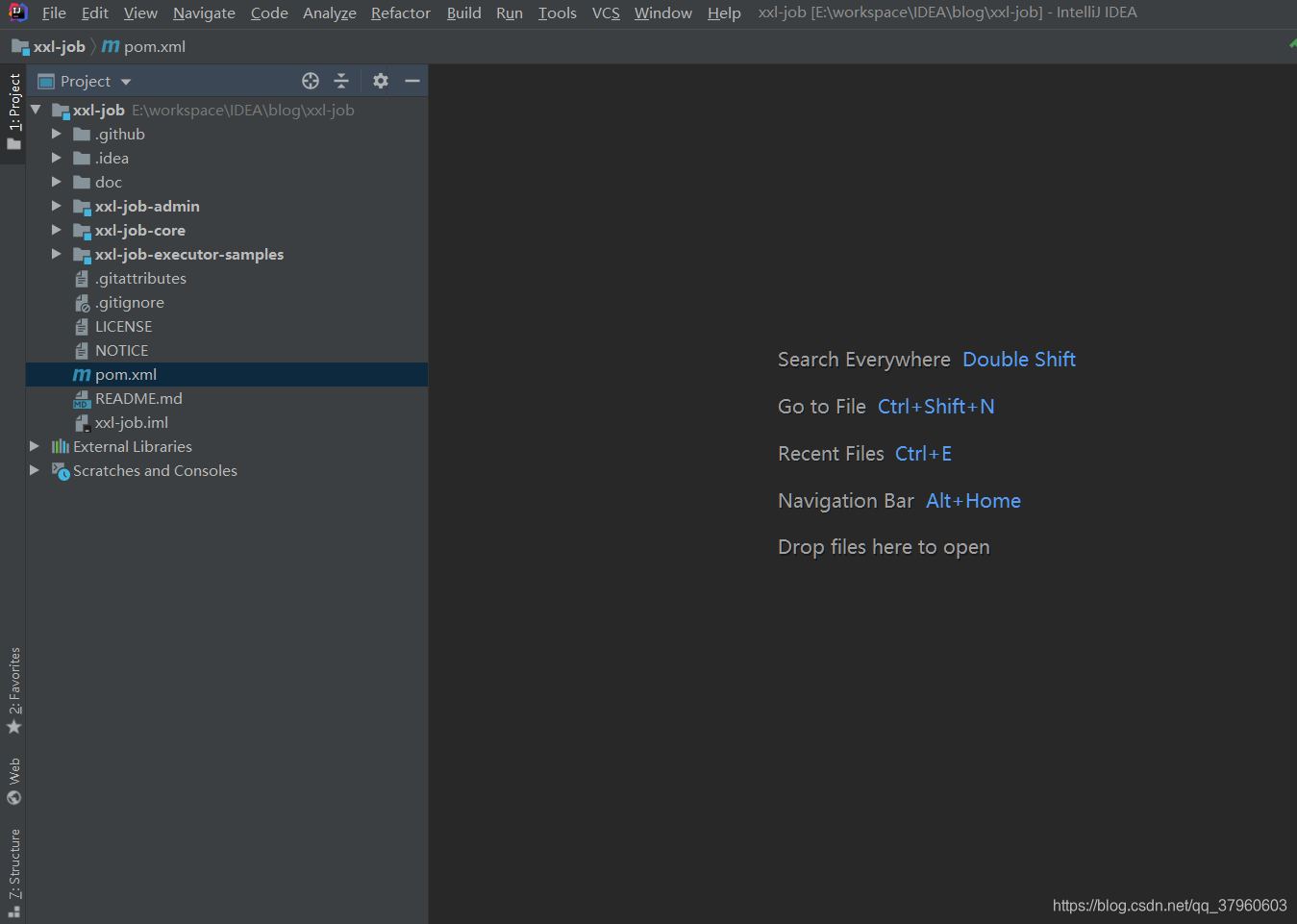

将XXL-JOB项目导入IDEA中。
在这里插入图片描述

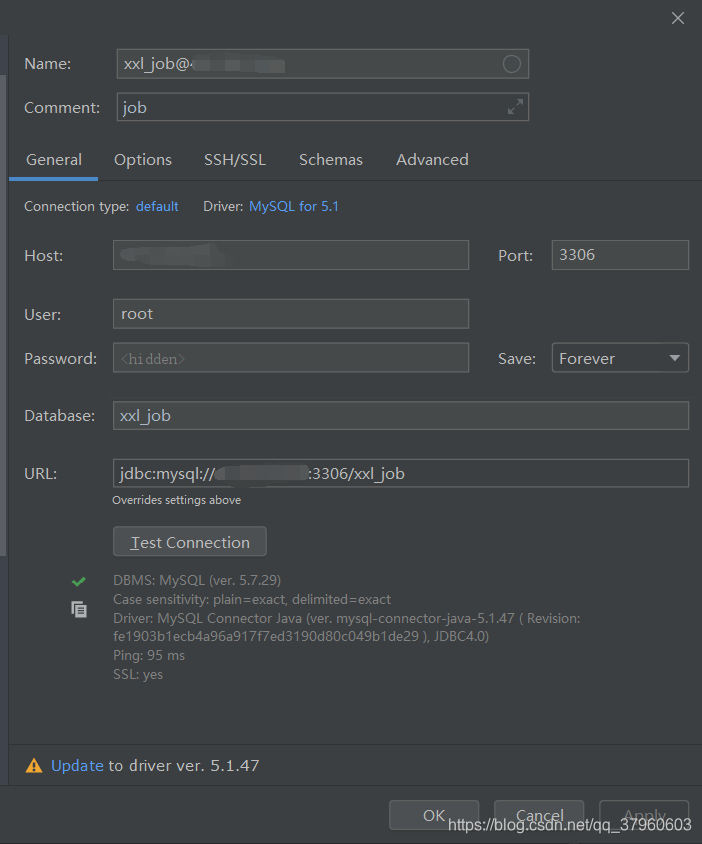

连接刚刚创建的数据库。
在这里插入图片描述

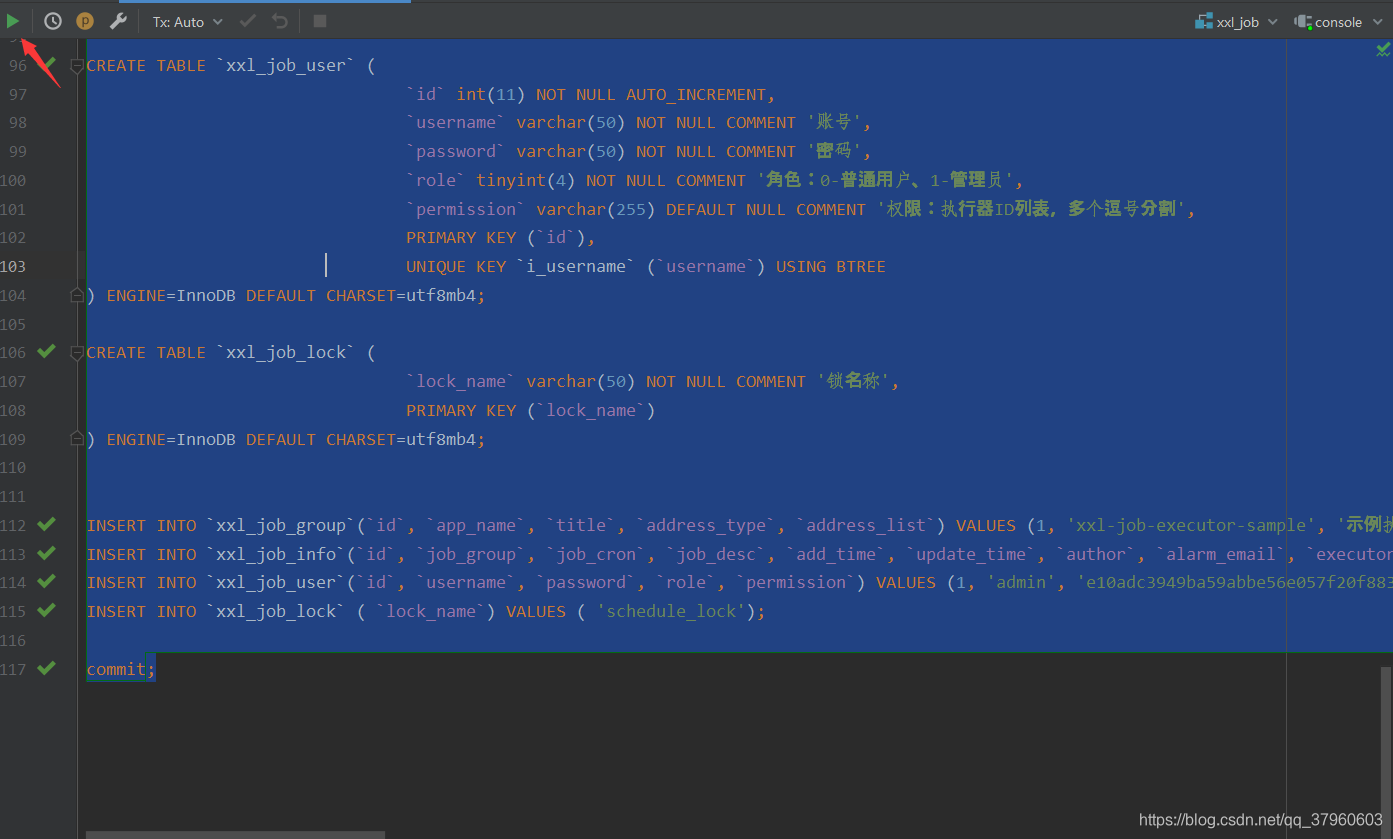

执行调度数据库初始化SQL脚本（全选后再执行）。
在这里插入图片描述

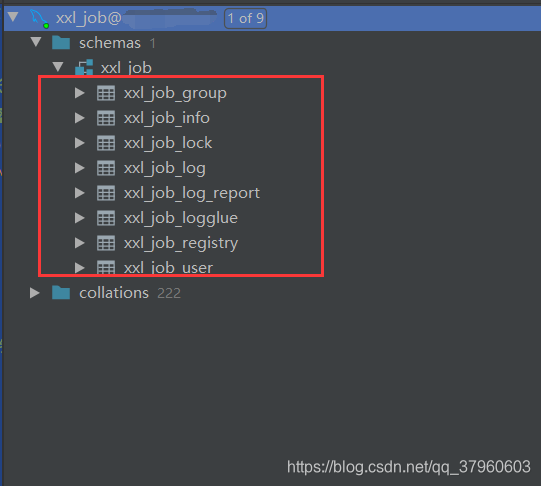

会创建这些数据库表。
在这里插入图片描述

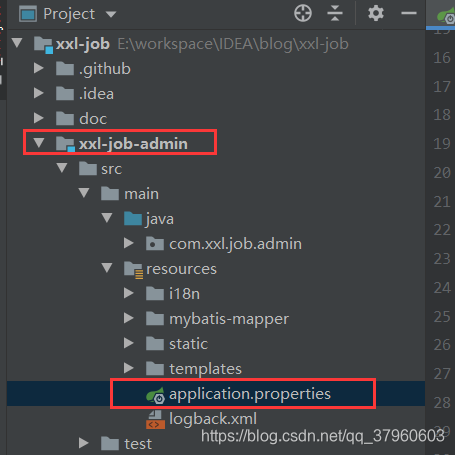

修改XXL-JOB-ADMIN模块，这个模块就是调度中心。
在这里插入图片描述
因为博主使用的Mysql版本是5.7.29，而该模块默认使用的mysql-connector-java版本是8.0.19（Mysql版本如果可以适配，就不需要修改）。

<mysql-connector-java.version>8.0.19</mysql-connector-java.version>

所以需要修改mysql-connector-java的版本（博主一直使用的版本是5.1.48，也可以是其他版本，只要能适配自己的Mysql版本即可）。

<mysql-connector-java.version>5.1.48</mysql-connector-java.version>

还需要修改配置文件（Mysql版本如果可以适配，就不需要修改），因为只是简单使用，所以只需要修改数据库的配置。

把数据库驱动类改成：

com.mysql.jdbc.Driver

把数据库url改成：

jdbc:mysql://127.0.0.1:3306/xxl_job?useUnicode=true&characterEncoding=UTF-8&autoReconnect=true&serverTimezone=Asia/Shanghai&useSSL=false

数据库用户名和密码填写正确就可以了，邮箱这些配置暂时还用不到。

启动调度中心。

  .   ____          _            __ _ _
 /\\ / ___'_ __ _ _(_)_ __  __ _ \ \ \ \
( ( )\___ | '_ | '_| | '_ \/ _` | \ \ \ \
 \\/  ___)| |_)| | | | | || (_| |  ) ) ) )
  '  |____| .__|_| |_|_| |_\__, | / / / /
 =========|_|==============|___/=/_/_/_/
 :: Spring Boot ::        (v2.2.6.RELEASE)

21:12:46.014 logback [main] INFO  c.x.job.admin.XxlJobAdminApplication - Starting XxlJobAdminApplication on DESKTOP-Kaven with PID 15488 (E:\workspace\IDEA\blog\xxl-job\xxl-job-admin\target\classes started by Kaven in E:\workspace\IDEA\blog\xxl-job)
21:12:46.016 logback [main] INFO  c.x.job.admin.XxlJobAdminApplication - No active profile set, falling back to default profiles: default
WARNING: An illegal reflective access operation has occurred
WARNING: Illegal reflective access by org.codehaus.groovy.reflection.CachedClass (file:/E:/tools/maven/repository/org/codehaus/groovy/groovy/2.5.10/groovy-2.5.10.jar) to method java.lang.Object.finalize()
WARNING: Please consider reporting this to the maintainers of org.codehaus.groovy.reflection.CachedClass
WARNING: Use --illegal-access=warn to enable warnings of further illegal reflective access operations
WARNING: All illegal access operations will be denied in a future release
21:12:46.932 logback [main] INFO  o.s.b.w.e.tomcat.TomcatWebServer - Tomcat initialized with port(s): 8080 (http)
21:12:46.937 logback [main] INFO  o.a.coyote.http11.Http11NioProtocol - Initializing ProtocolHandler ["http-nio-8080"]
21:12:46.937 logback [main] INFO  o.a.catalina.core.StandardService - Starting service [Tomcat]
21:12:46.937 logback [main] INFO  o.a.catalina.core.StandardEngine - Starting Servlet engine: [Apache Tomcat/9.0.33]
21:12:46.997 logback [main] INFO  o.a.c.c.C.[.[.[/xxl-job-admin] - Initializing Spring embedded WebApplicationContext
21:12:46.997 logback [main] INFO  o.s.web.context.ContextLoader - Root WebApplicationContext: initialization completed in 857 ms
21:12:47.344 logback [main] INFO  c.x.j.a.c.scheduler.XxlJobScheduler - >>>>>>>>> init xxl-job admin success.
21:12:47.353 logback [xxl-job, admin JobLogReportHelper] INFO  com.zaxxer.hikari.HikariDataSource - HikariCP - Starting...
21:12:47.418 logback [main] INFO  o.s.s.c.ThreadPoolTaskExecutor - Initializing ExecutorService 'applicationTaskExecutor'
21:12:47.459 logback [main] INFO  o.s.b.a.w.s.WelcomePageHandlerMapping - Adding welcome page template: index
21:12:47.639 logback [main] INFO  o.s.b.a.e.web.EndpointLinksResolver - Exposing 2 endpoint(s) beneath base path '/actuator'
21:12:47.664 logback [main] INFO  o.a.coyote.http11.Http11NioProtocol - Starting ProtocolHandler ["http-nio-8080"]
21:12:47.677 logback [main] INFO  o.a.c.c.C.[.[.[/xxl-job-admin] - Initializing Spring DispatcherServlet 'dispatcherServlet'
21:12:47.677 logback [main] INFO  o.s.web.servlet.DispatcherServlet - Initializing Servlet 'dispatcherServlet'
21:12:47.681 logback [main] INFO  o.s.web.servlet.DispatcherServlet - Completed initialization in 4 ms
21:12:47.691 logback [main] INFO  o.s.b.w.e.tomcat.TomcatWebServer - Tomcat started on port(s): 8080 (http) with context path '/xxl-job-admin'
21:12:47.694 logback [main] INFO  c.x.job.admin.XxlJobAdminApplication - Started XxlJobAdminApplication in 1.853 seconds (JVM running for 2.504)
21:12:52.001 logback [xxl-job, admin JobScheduleHelper#scheduleThread] INFO  c.x.j.a.c.thread.JobScheduleHelper - >>>>>>>>> init xxl-job admin scheduler success.

启动成功。

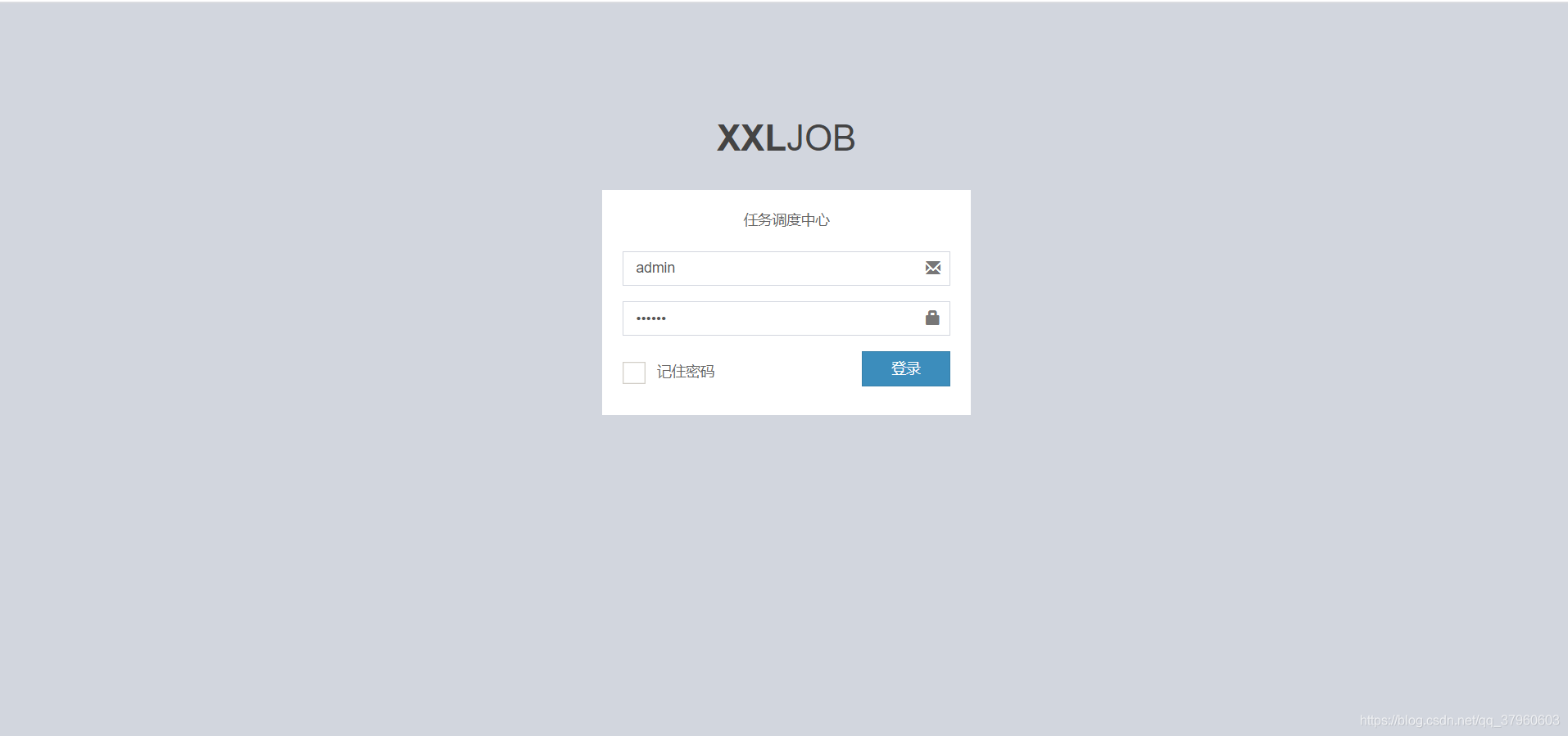

访问http://localhost:8080/xxl-job-admin/，可以看到如下图所示的界面。
在这里插入图片描述
默认登录账号admin/123456，登录后运行界面如下图所示。
在这里插入图片描述

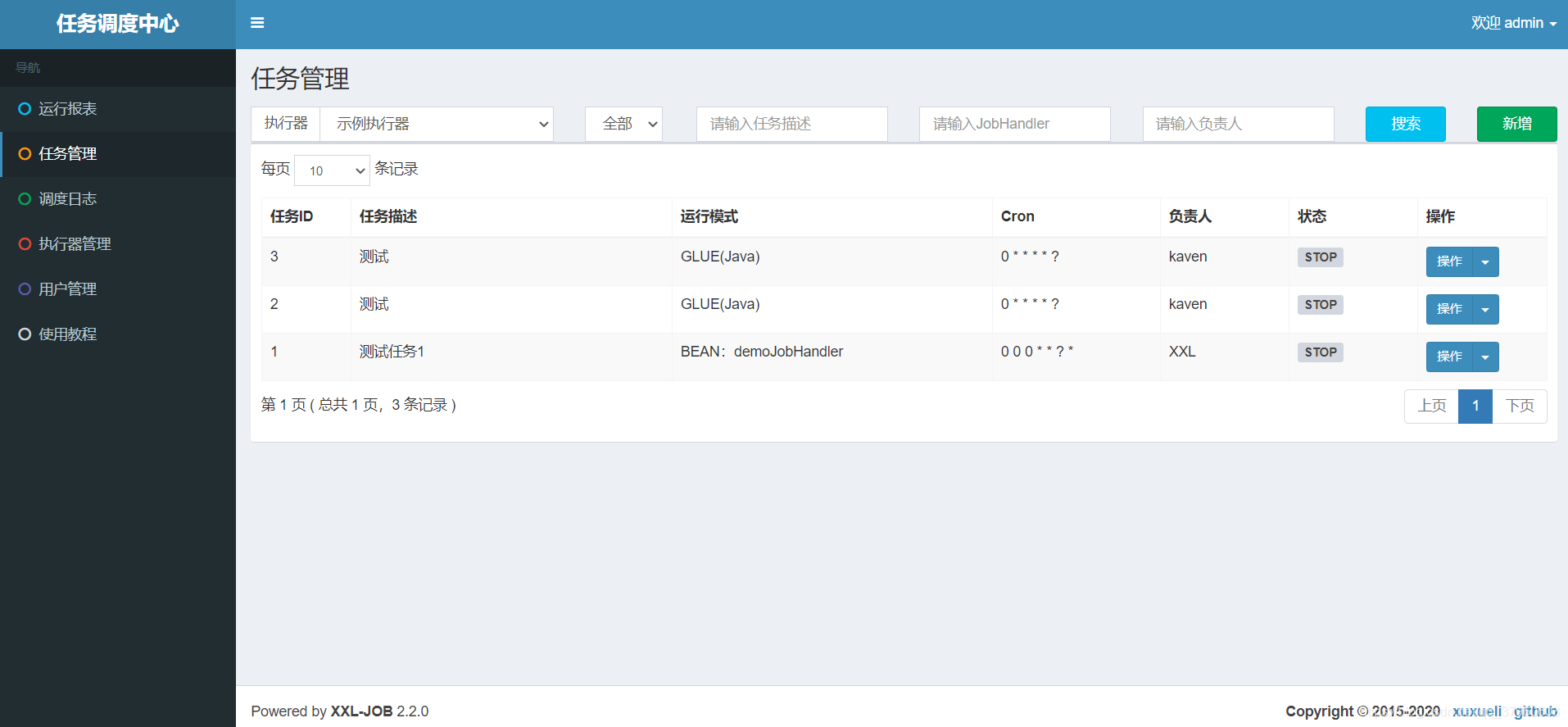

可以对任务进行管理。
在这里插入图片描述

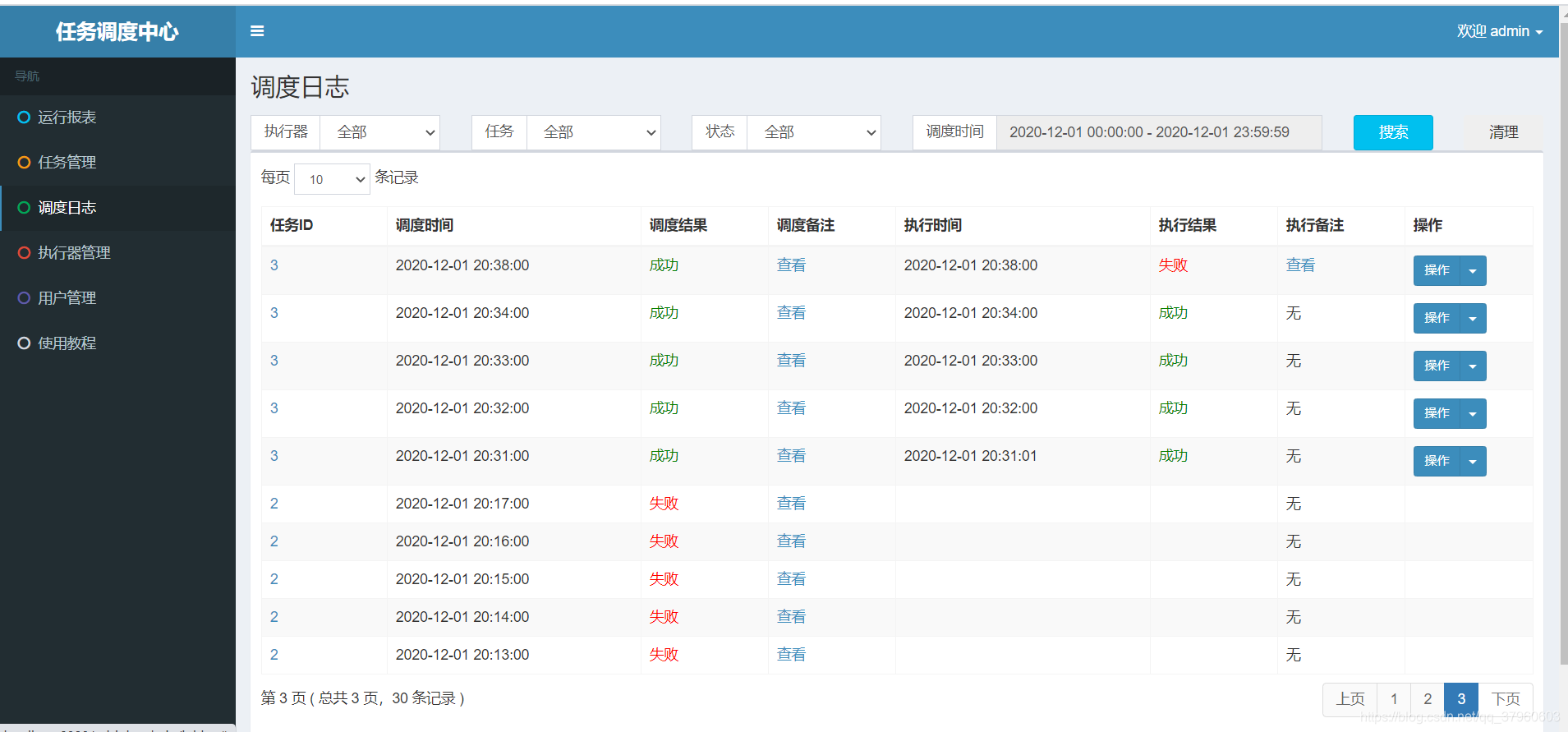

调度日志。
在这里插入图片描述
还有执行器管理、用户管理。

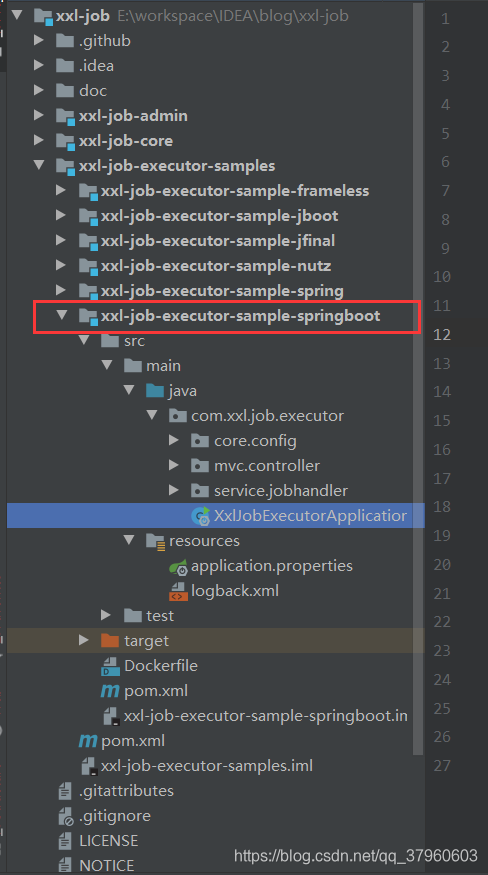

执行器模块，博主使用的是Spring Boot版本的执行器xxl-job-executor-sample-springboot。
在这里插入图片描述
这里就随便修改一个（也可以不修改），再直接启动。

xxl.job.executor.appname=xxl-job-executor-kaven

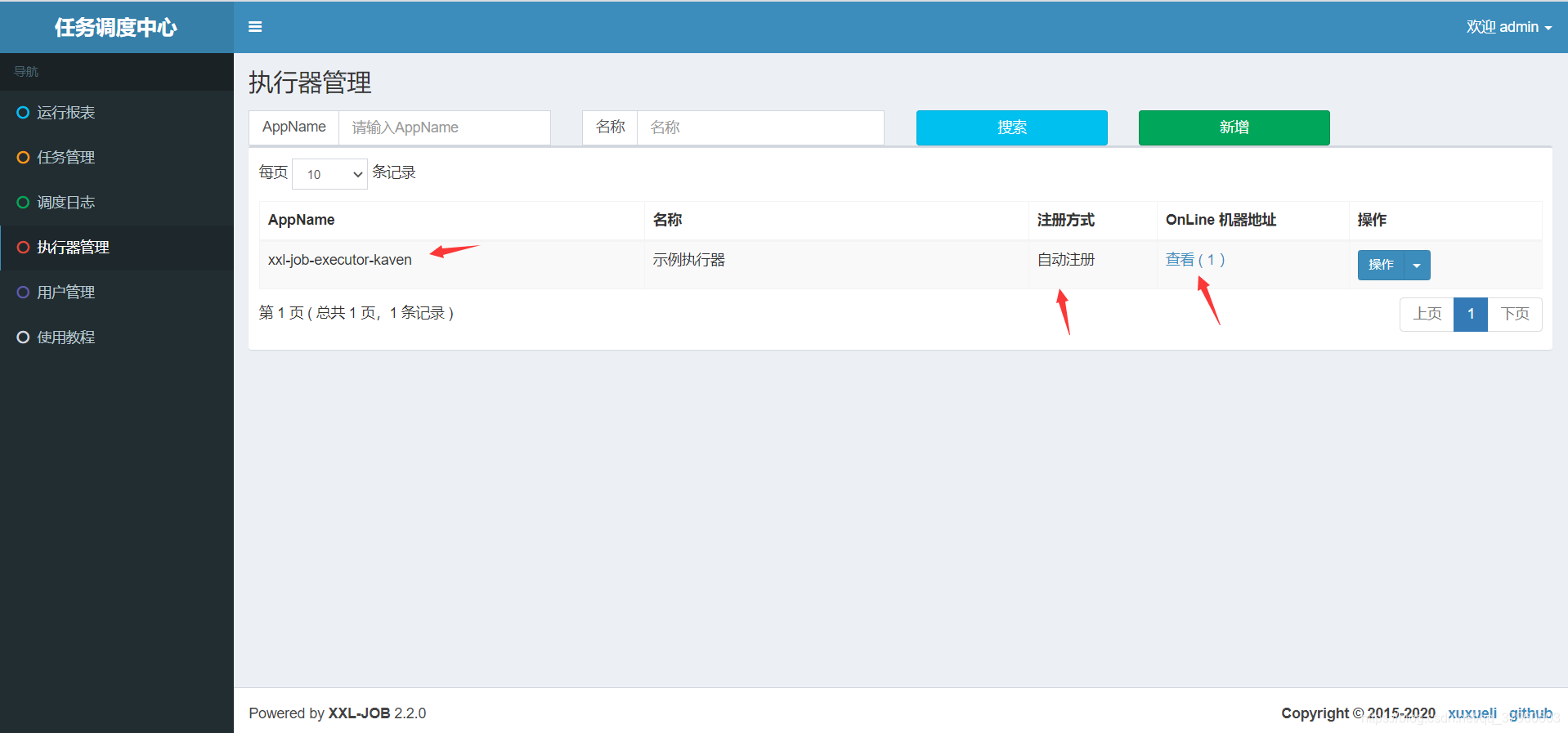

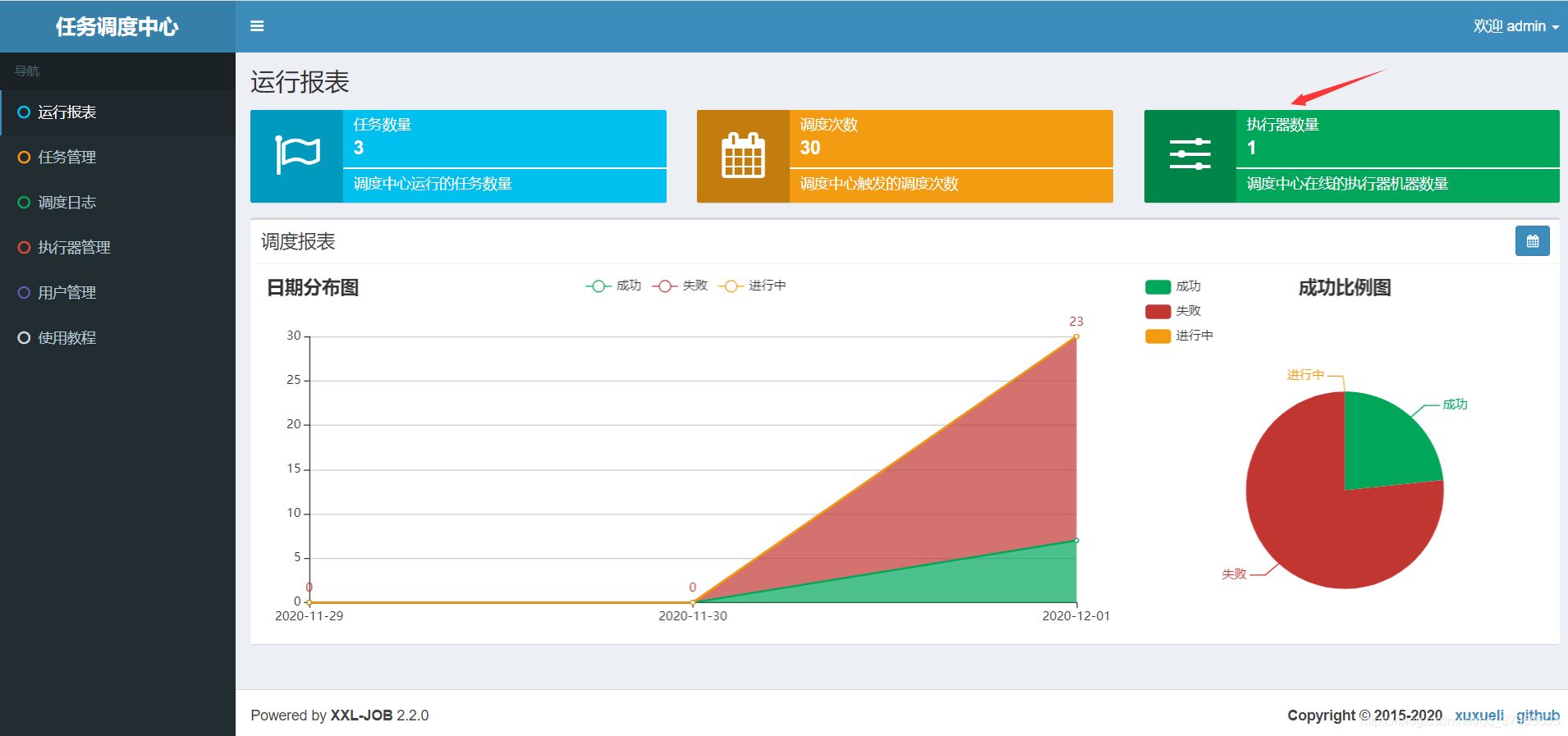

启动成功后，在任务调度中心，就可以看到已经有一个执行器了。
在这里插入图片描述

在这里插入图片描述

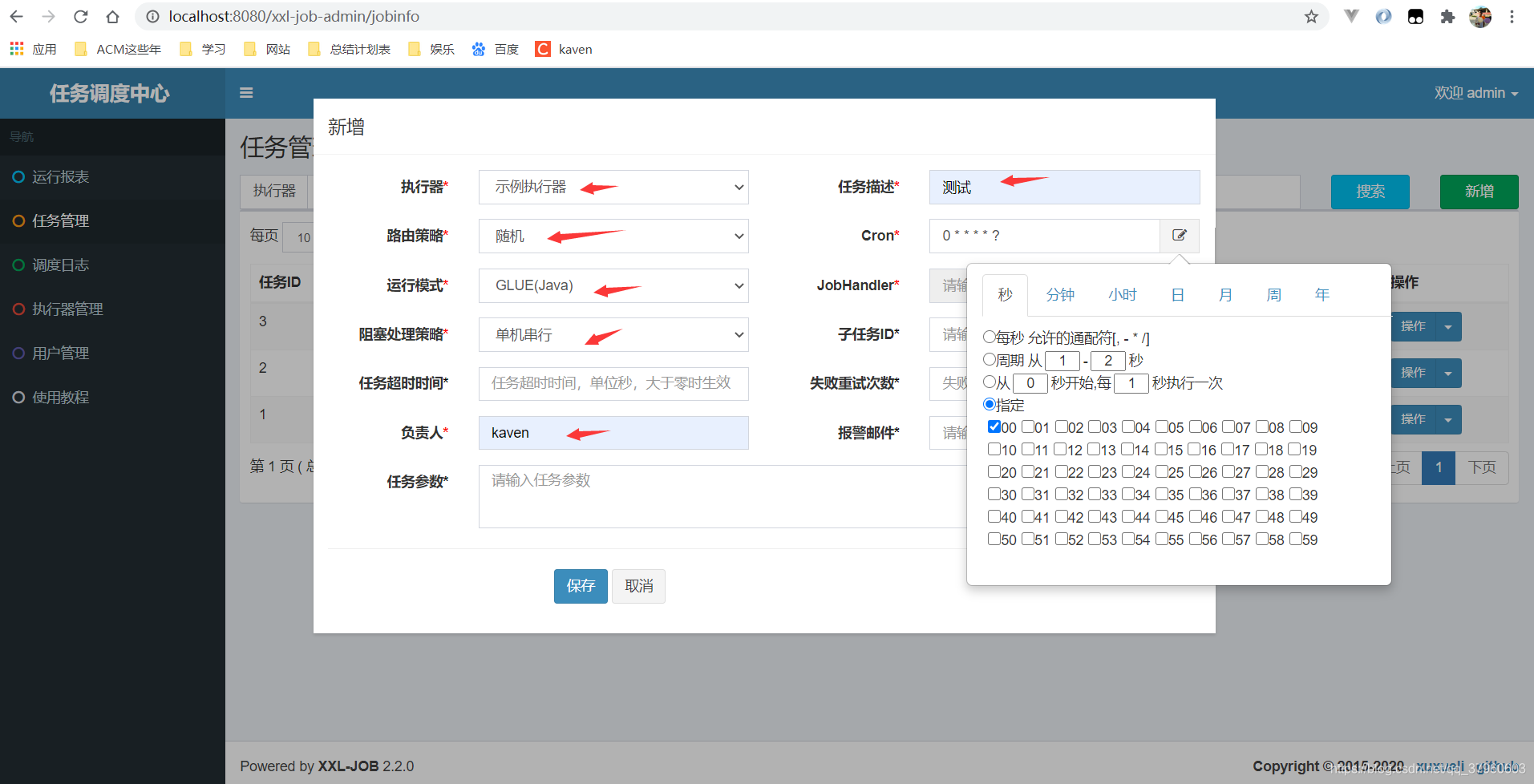

现在来新建任务，这样设置，任务会在每分钟的第0秒被执行。
在这里插入图片描述

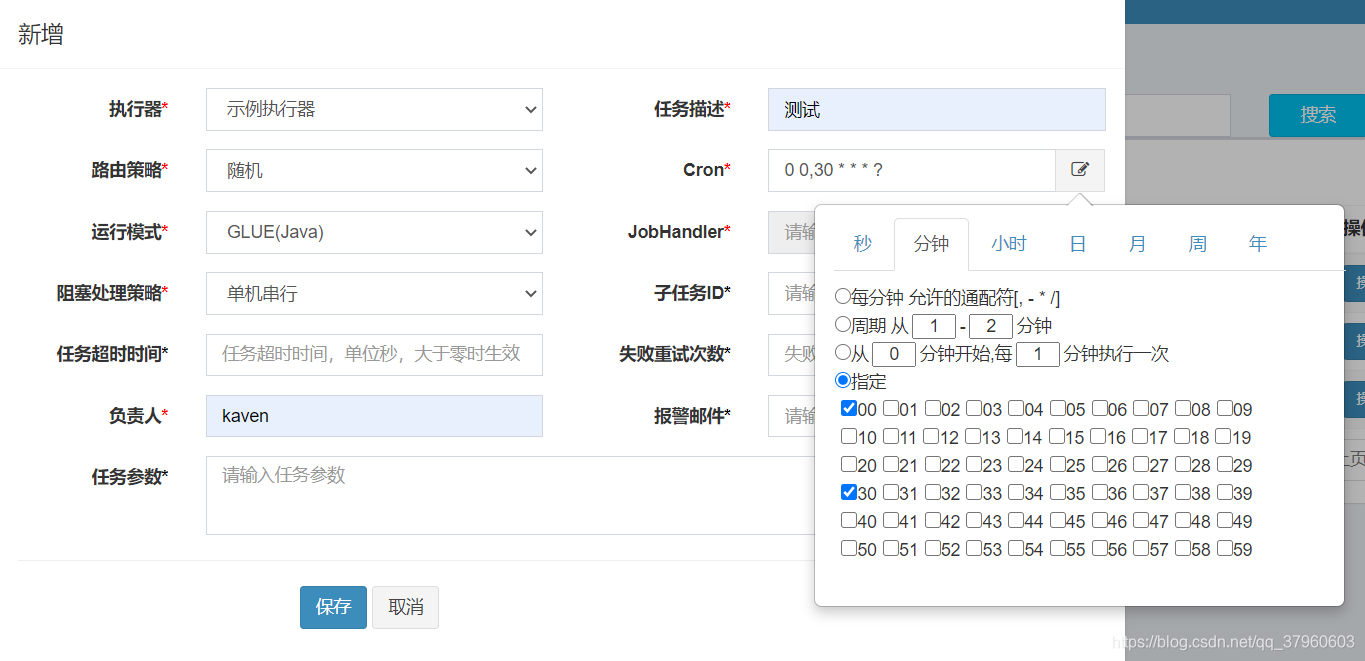

这样设置，每个小时第0分钟第0秒和每个小时第30分钟第0秒任务都会被执行，以此类推。
在这里插入图片描述

在这里插入图片描述

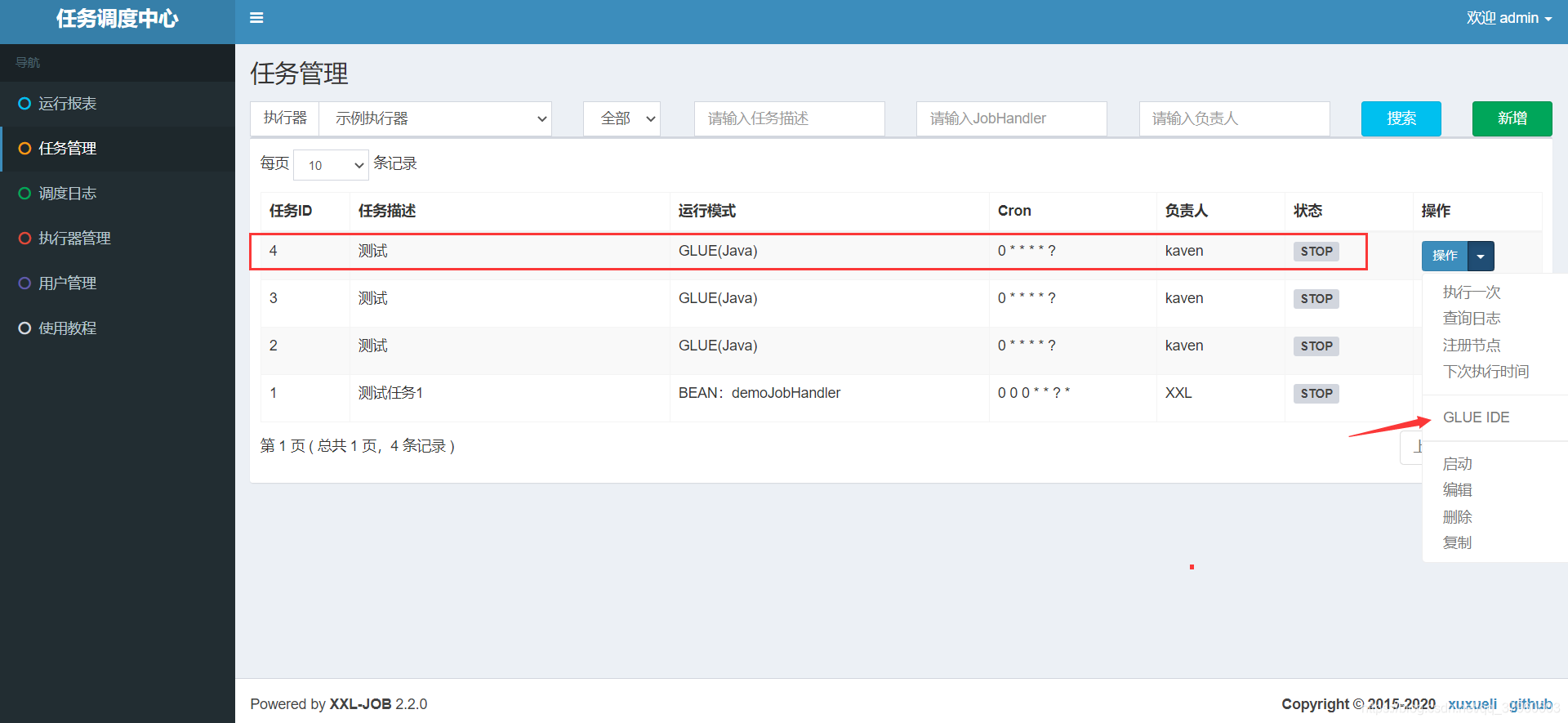

修改任务。
在这里插入图片描述

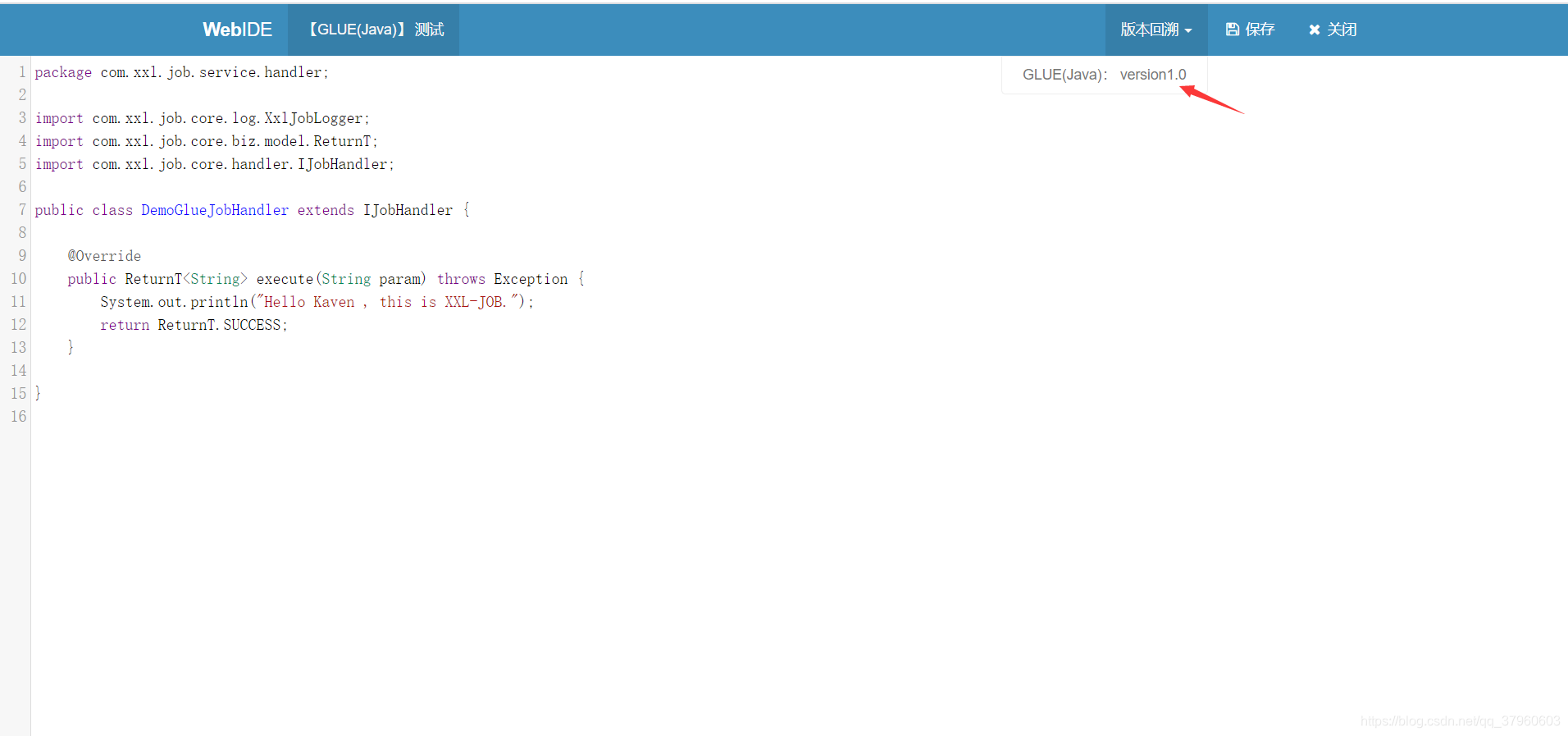

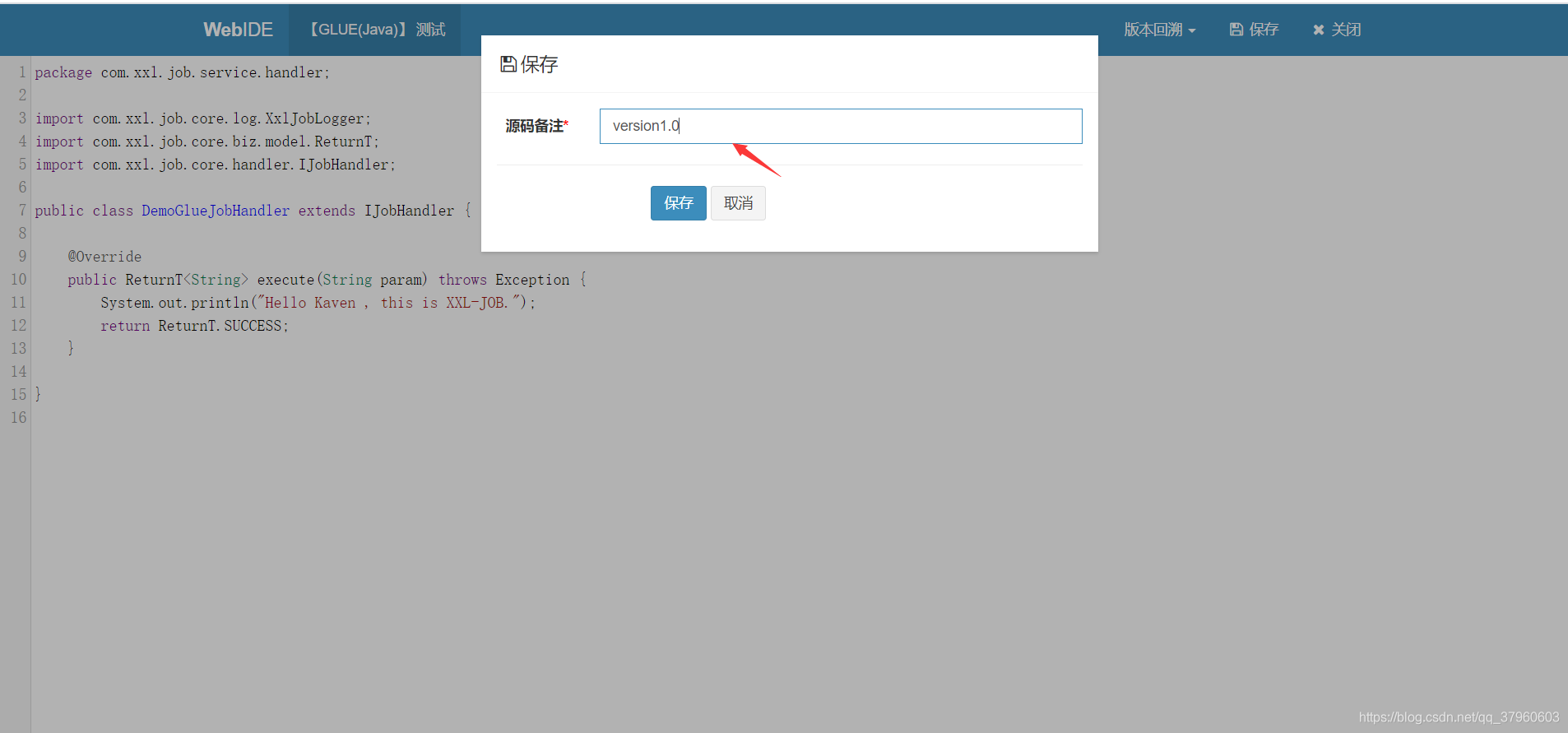

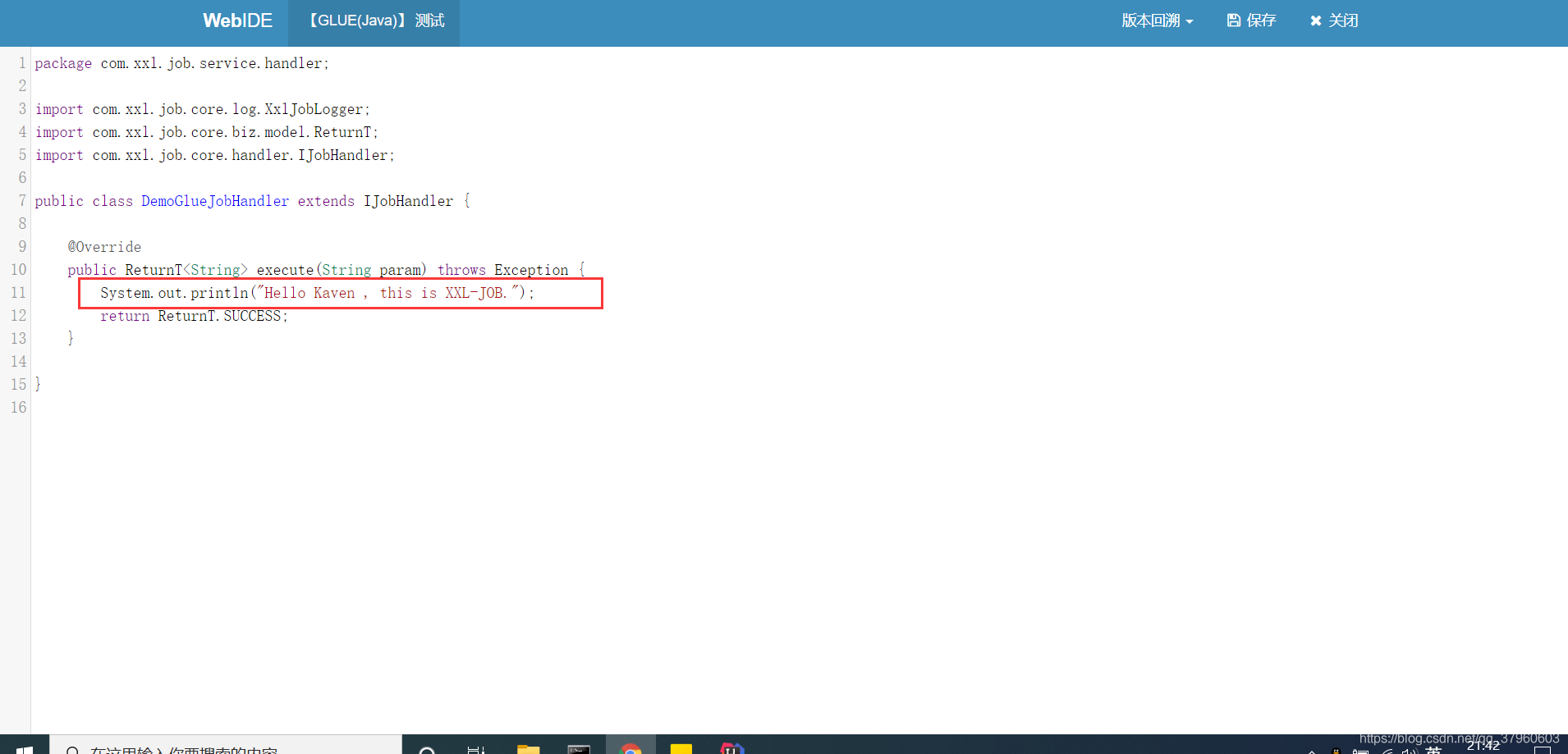

通过添加源码备注，可以进行版本回溯。
在这里插入图片描述
在这里插入图片描述

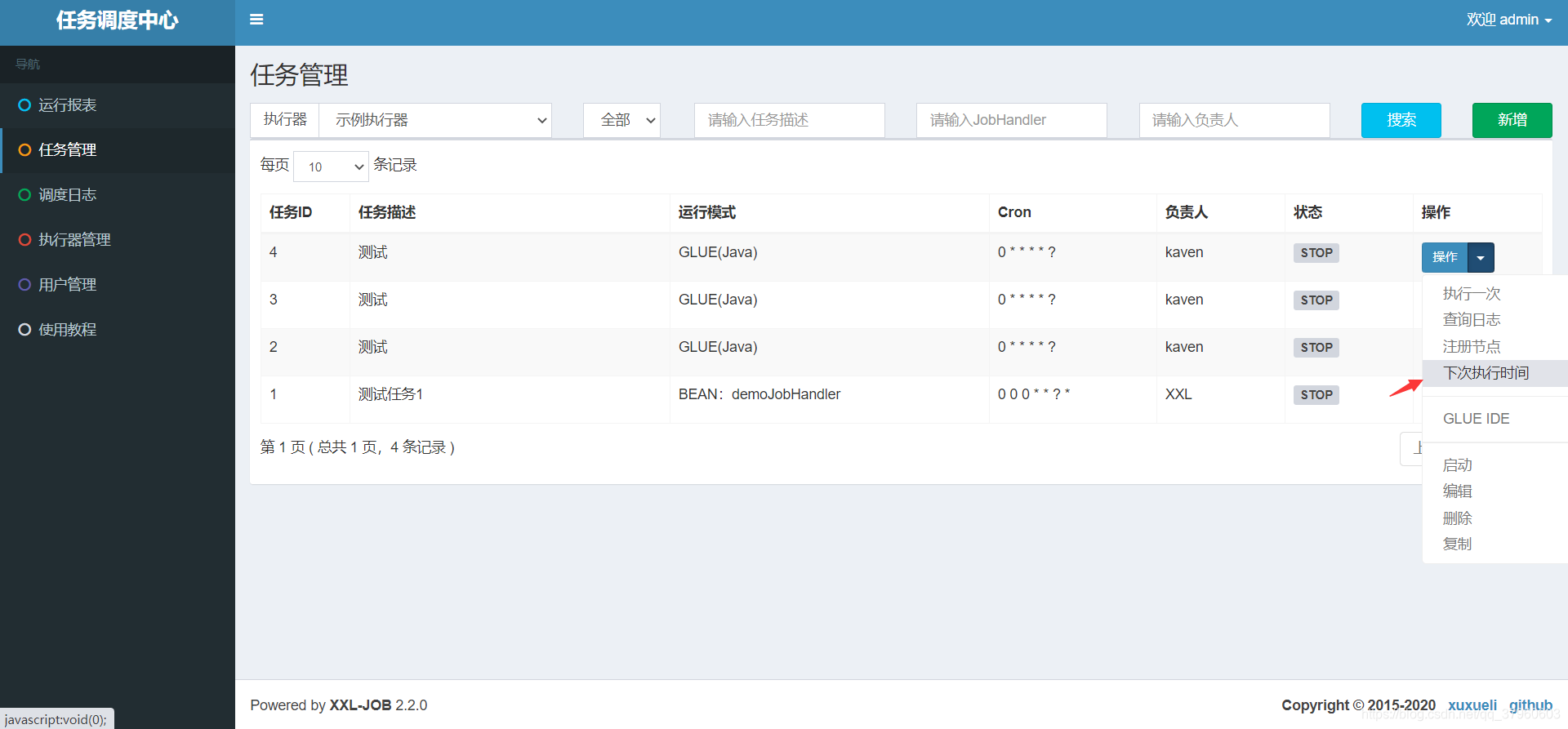

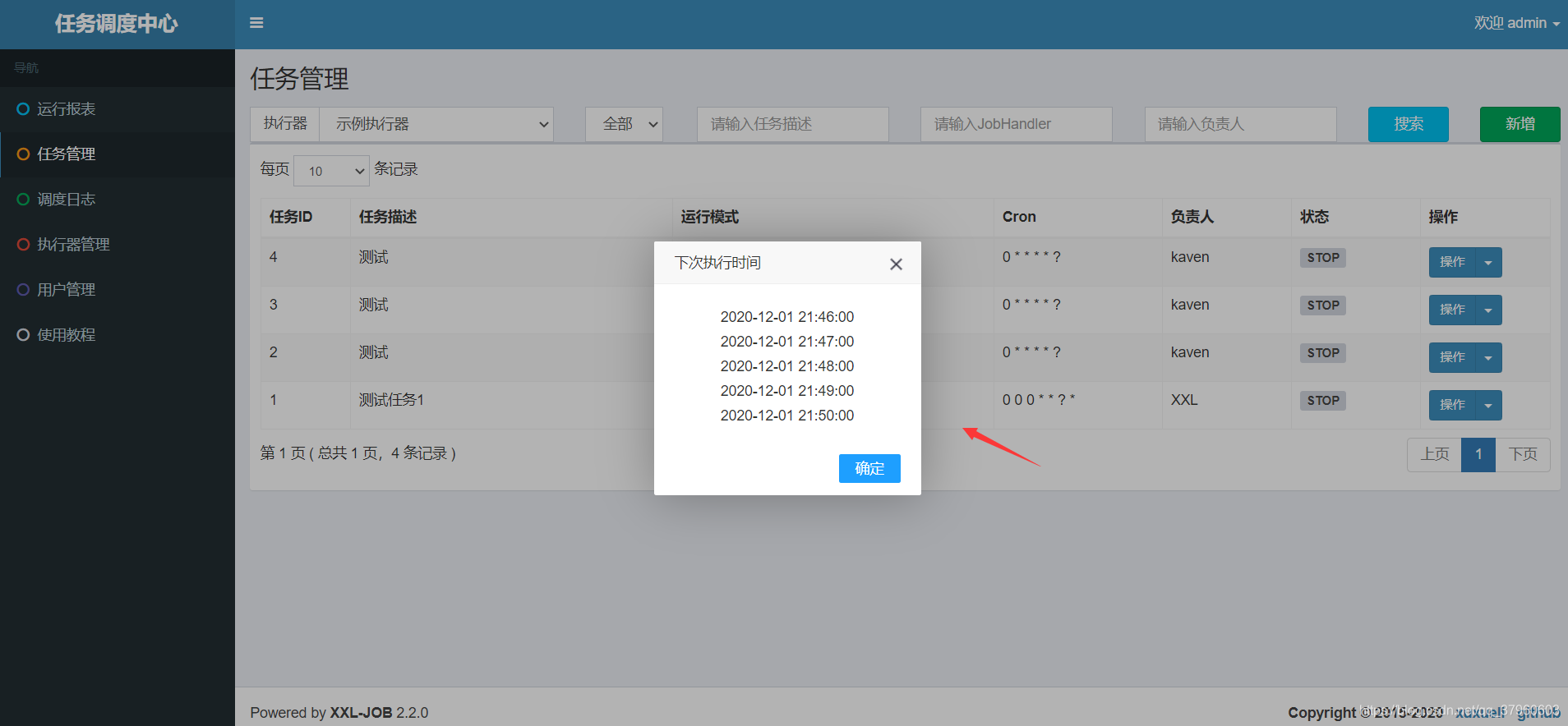

查看任务的下次执行时间。
在这里插入图片描述
与博主的设置是一样。
在这里插入图片描述

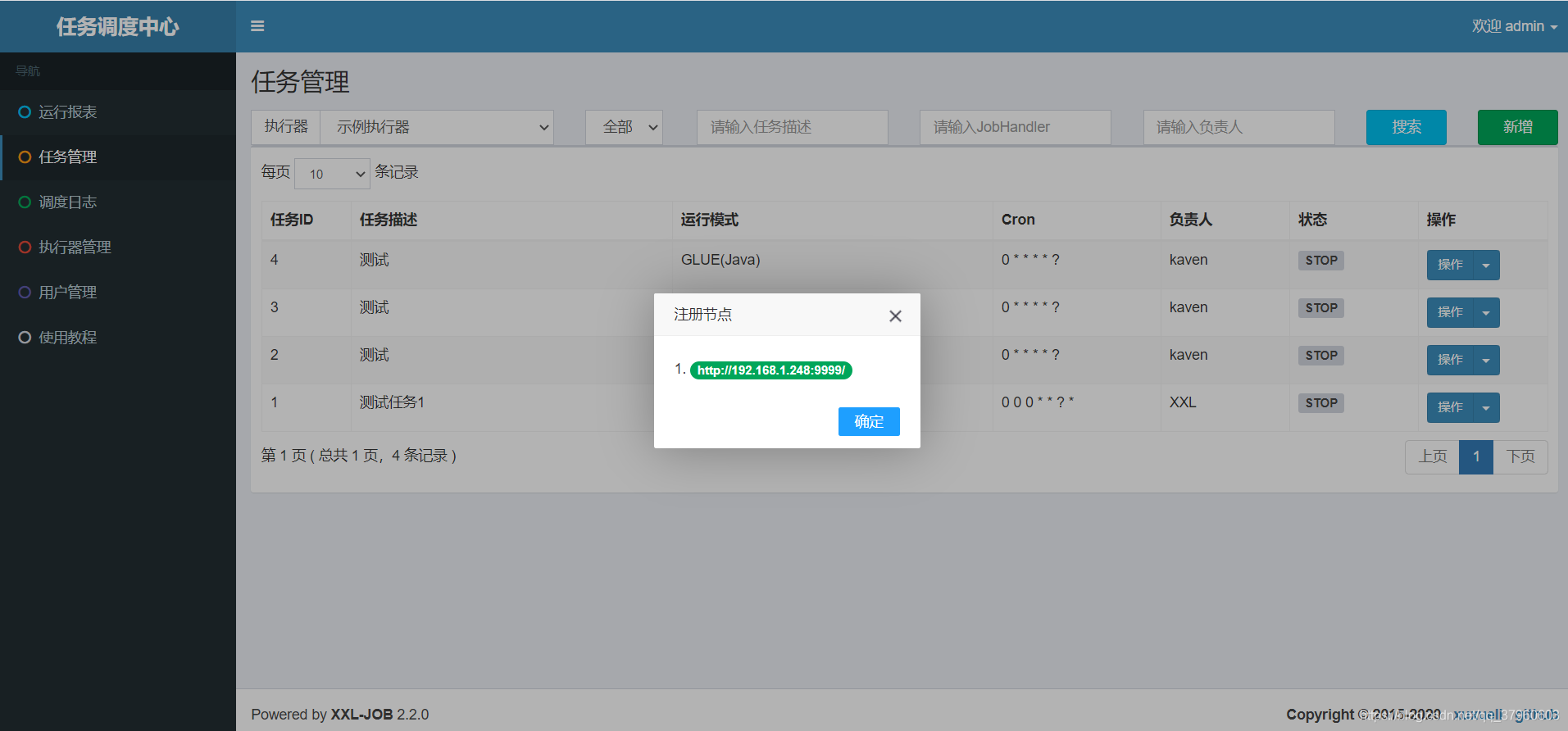

任务的注册节点。
在这里插入图片描述

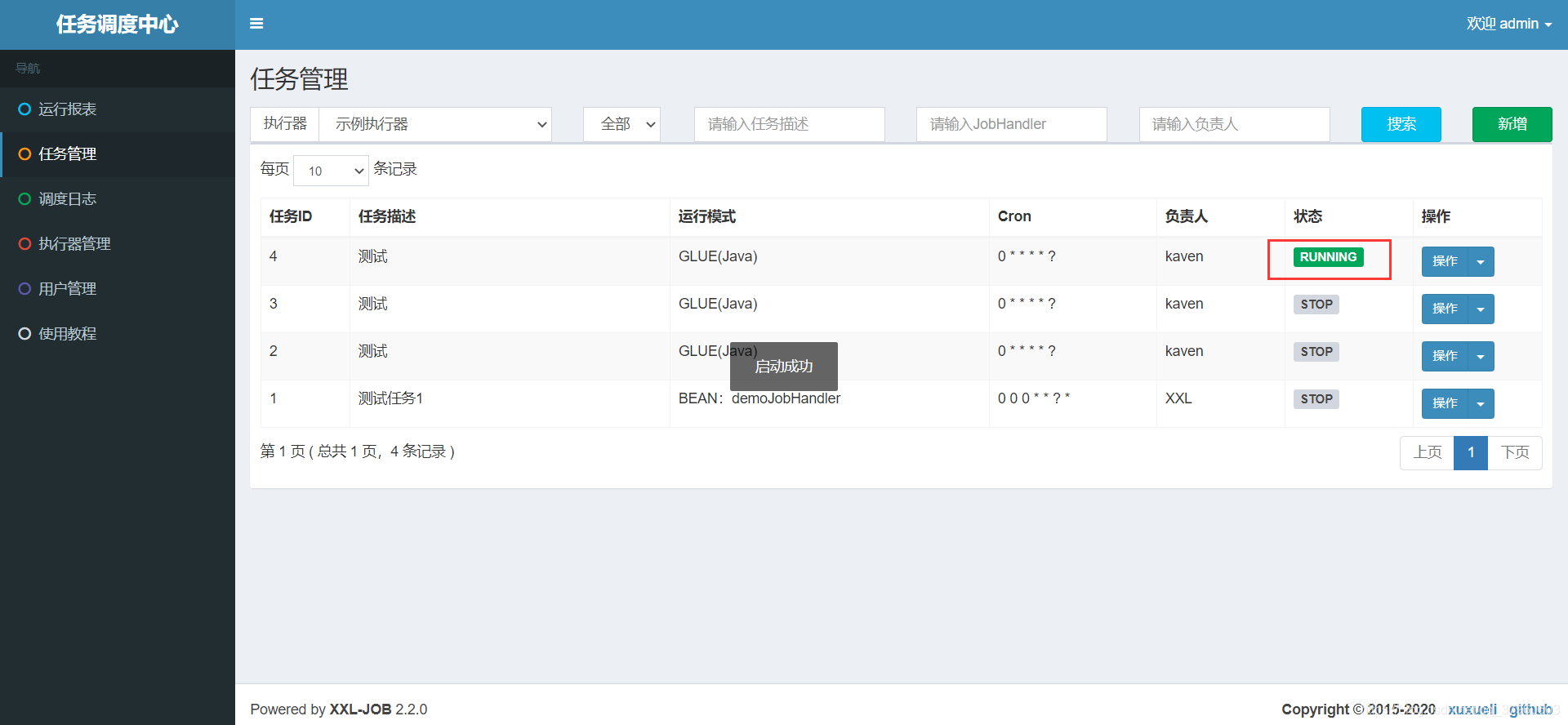

执行任务。
在这里插入图片描述

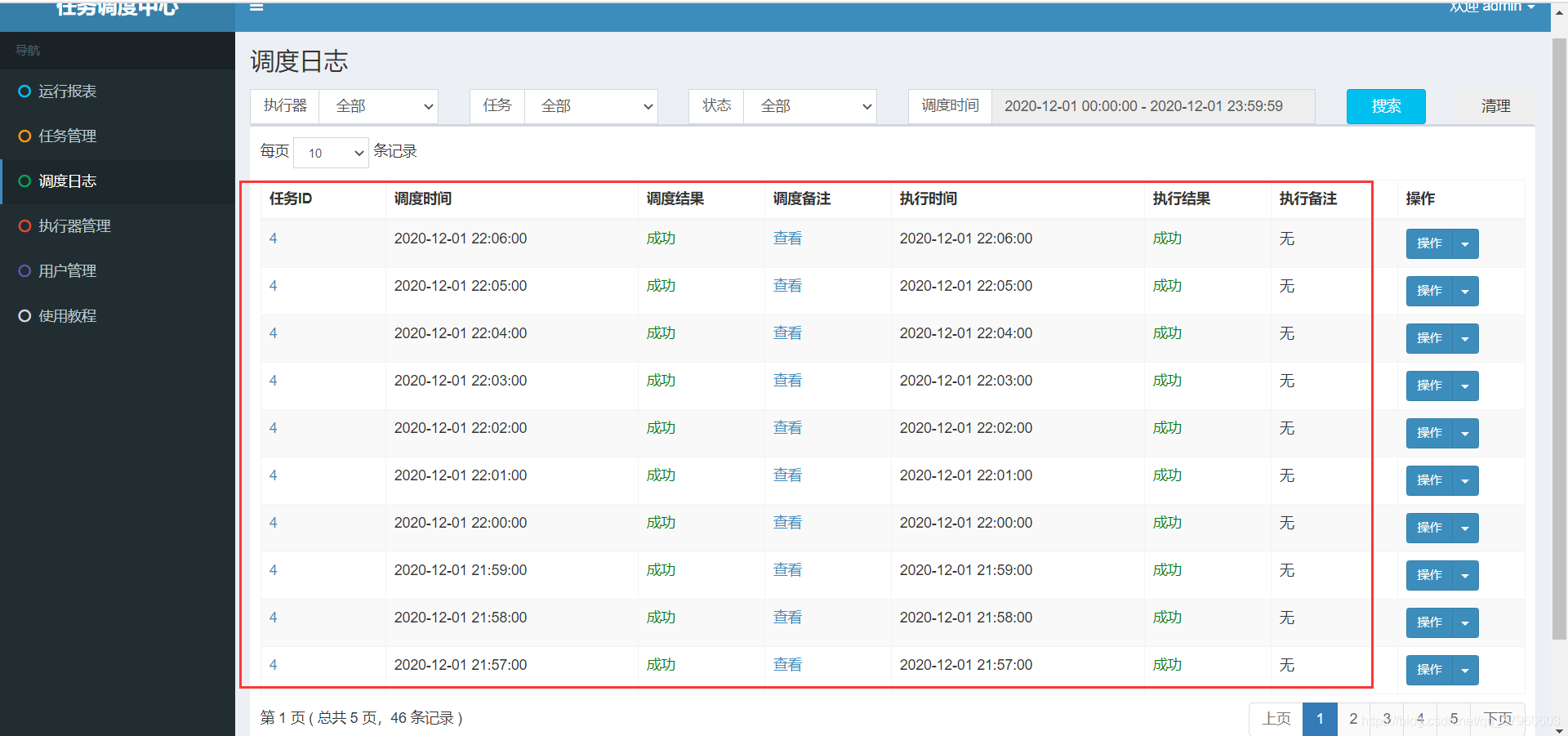

任务的调度日志。
在这里插入图片描述

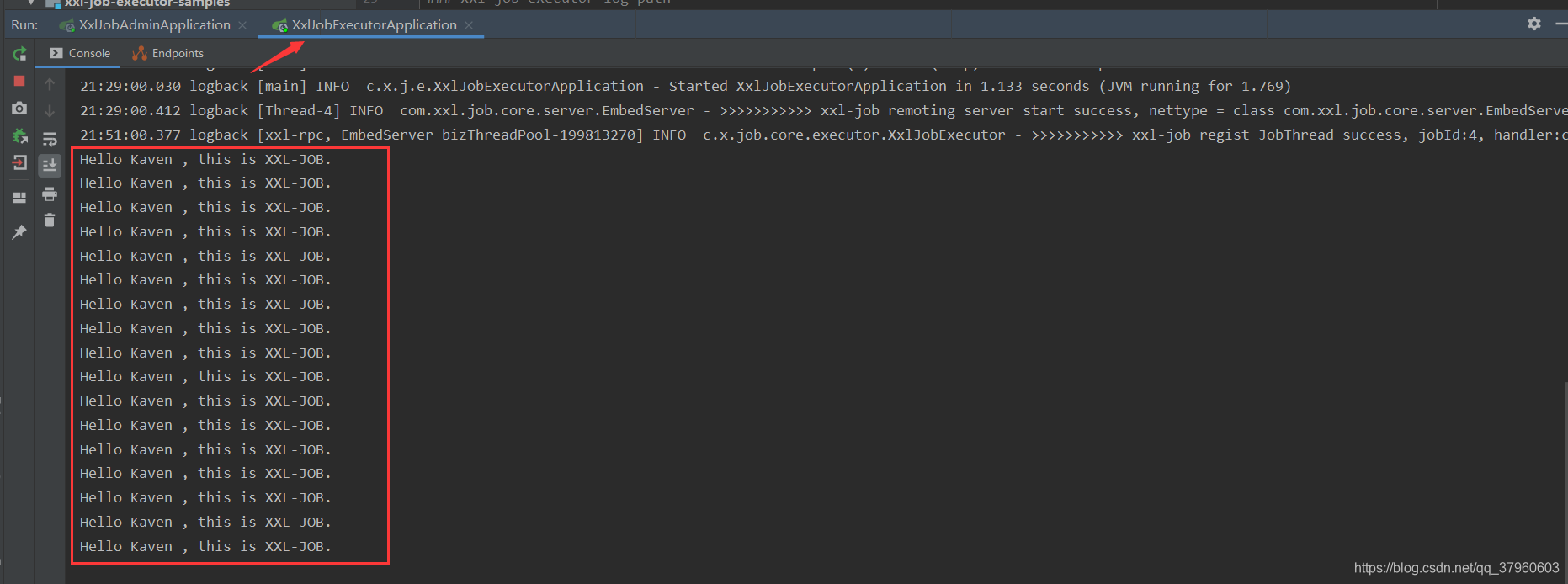

可以看到执行器正在按要求执行任务，控制台也将信息打印出来了。
在这里插入图片描述

XXL-JOB调度中心和执行器的简单使用就介绍到这里。

写博客是博主记录自己的学习过程，如果有错误，请指正，谢谢！
