DSP学习（3）—— DSP调试与追踪

参考教程：bilibili 账号Tronlong创龙，TMS320C6678系列视频教程

---

---

前言

记录DSP调试仿真流程

---

一、补知识

1. ROM&RAM

ROM(Read-Only Memory)：只读寄存器，保存内容固定的代码，具体的指令、启动时候的初始化表。
RAM（Random-Access Memory）：随机储存器，保存易变的代码，频繁修改的内容。

---

二、CCSproject怎么在硬件上运行

build以后在Binaries目录下会生成一个可执行的xxx.out文件，把这个文件在开发板上运行有两种方式：
以下方案针对CCS5.5，CCS为了精简从CCS6.0版本开始，就不再自带软件仿真的部分。而官网也给出了解决方案，就是从低版本中找到相应的配置文件，然后复制到你所安装的CCS目录下。

1.1 方式一仿真器（调试工具）//也可以用trace功能的仿真器见后文

转自：https://blog.csdn.net/jiangganwu/article/details/101204043

1. 创建最简单的HelloWorld工程，选择实际对应的硬件平台信息，记得展开“Advanced settings”添加cmd文件；

2.生成仿真配置文件

file->Target Configuration file or View->Target Configuration file
使用共享位置比较方便不容易出错
配置参数，选择相应的仿真器和芯片型号，点击保存

3.正式仿真前先测试仿真器与开发板的链接是否有问题

打开.ccxml文件，点击右侧Test Connection

如果结果全是0fail，一般链接没有问题。这里是以点亮led灯的工程为例，可以看到板子上的灯也都是亮的，这说明链接正确。如果链接出现问题，可以检查下图中注意事项。

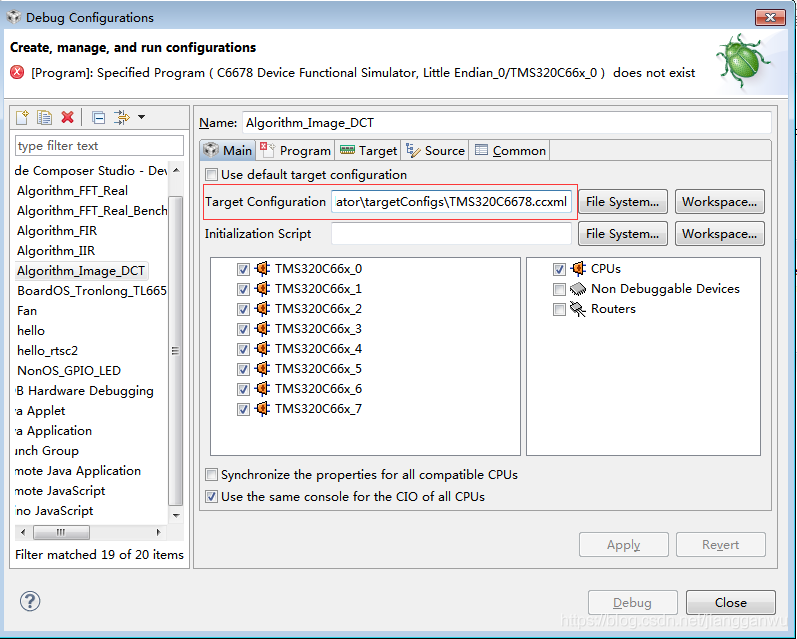

4.CCS工程右键-Debug As-Debug Configurations或者点击界面的debug图标，在Main标签中选择对应的仿真调试的ccxml文件，此处默认会选择工程自带的ccxml文件，若自己有另行添加新的目标配置文件(ccxml)，则可在此处手动修改指定路径。

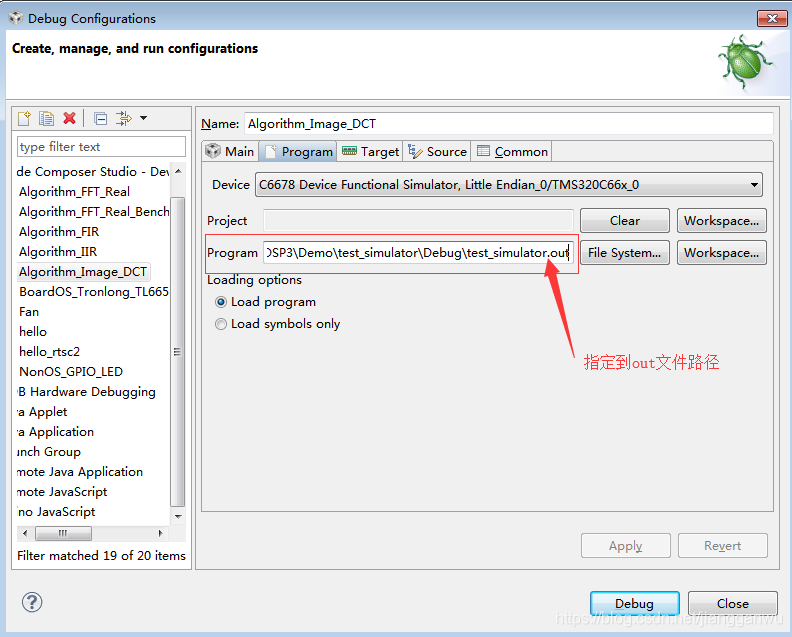

5.配置调试源，打开如上界面的Program标签，并指定对应需调试的out文件路径；

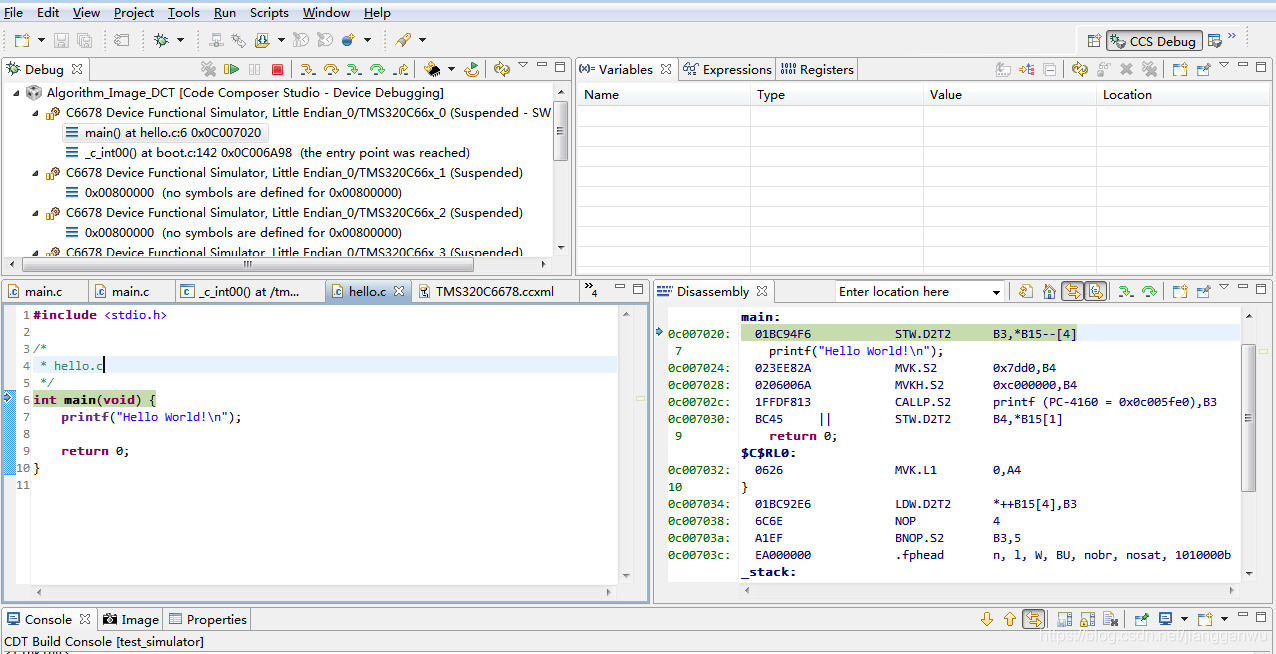

6.完成如上配置后，点击上图Debug，即可进入simulator仿真调试界面，如下图示：

注意一点：

1. 当通过，CCS工程右键-Debug As-Debug Configurations，方式对调试进行配置后，之后当从其他工程右键进入，并进入该路径选项配置时，Program中保存的目标程序指定路径有可能还是上次配置的路径，此时注意进行修改，或者进入: Run-Debug Configurations…界面，在左侧栏对之前的debug配置进行删除(红叉)即可。

2. 若在调试过程中出现一些弹窗报错信息，或者再确认调试配置没有错误的情况下，一直无法正常进入debug模式，优先考虑重启目标设备和CCS的IDE软件。

3. 调试的时候双击行头设断点

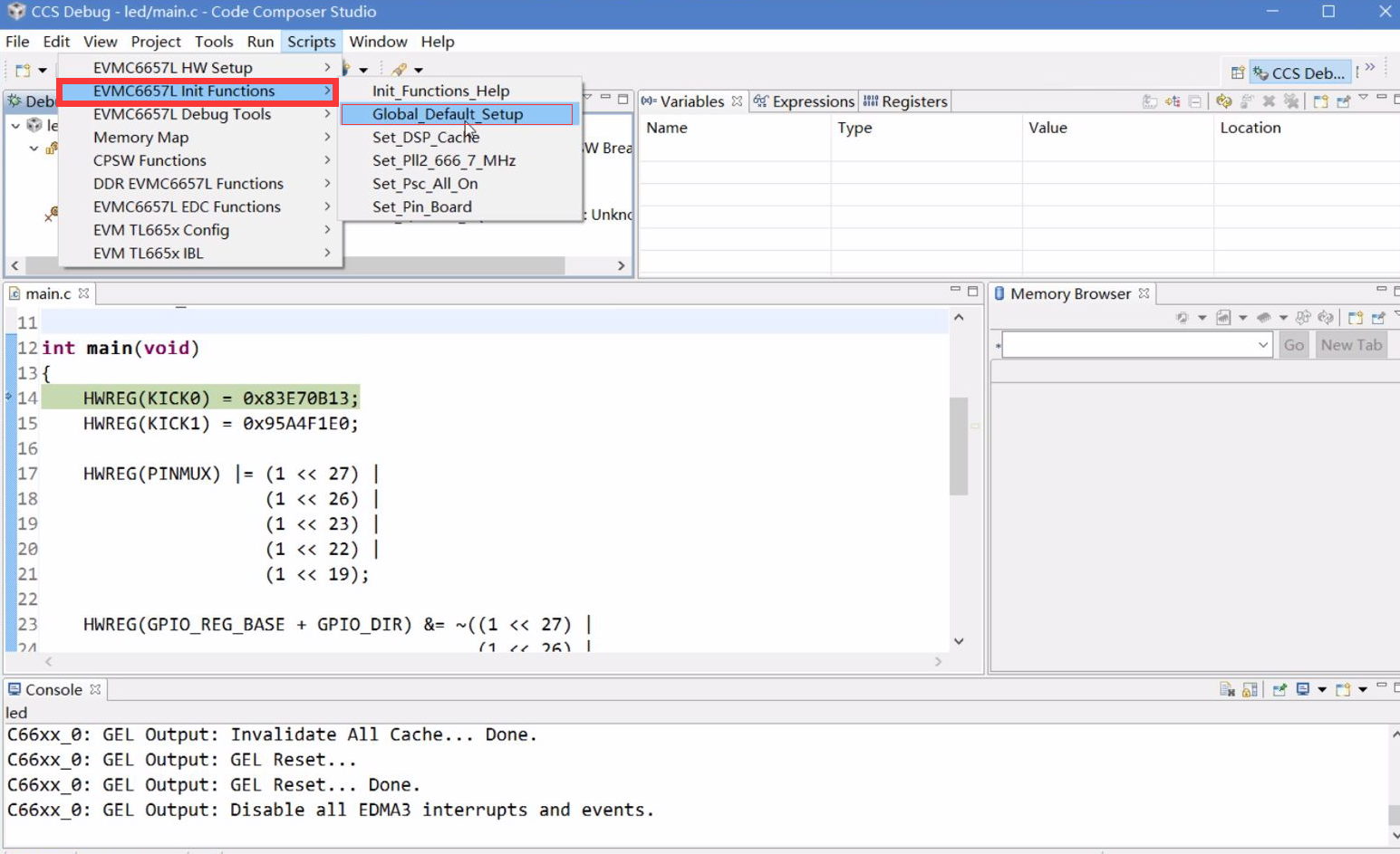

4. CPU reset只复位了CPU核心；System reset复位了包括CPU在内的整个系统，如果CPU reset重新加载程序就好了，如果System reset需要重新初始化：这样就会回到main的入口


---

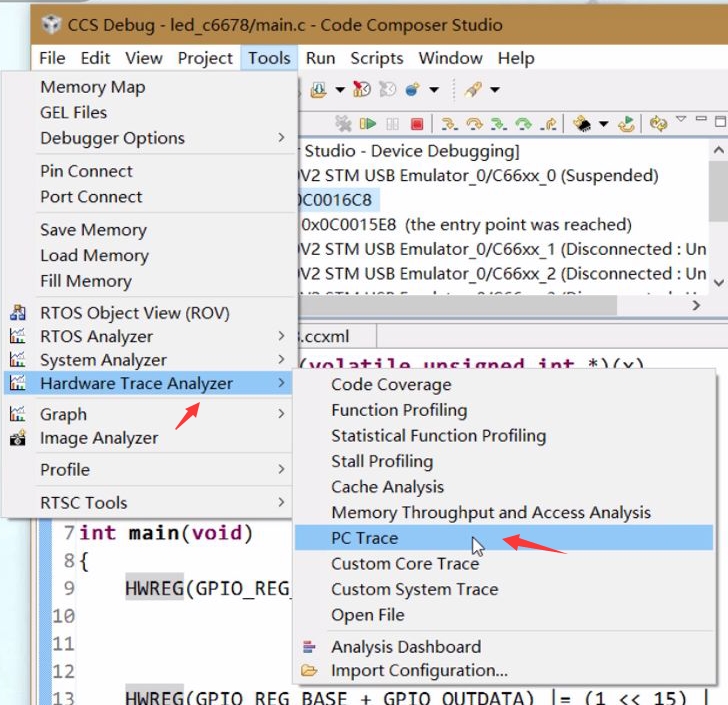

1.2 trace模式仿真器

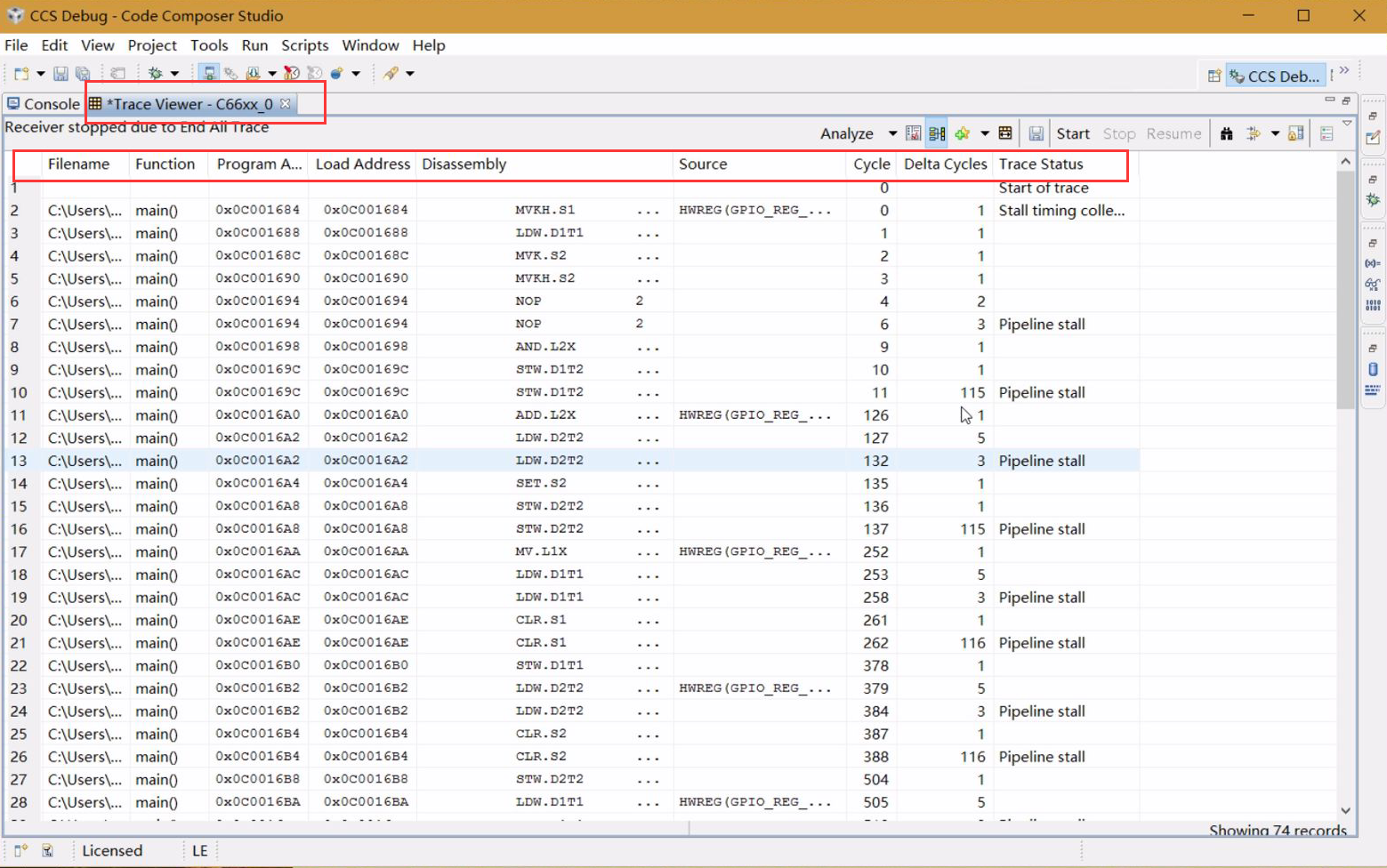

这个窗口可以看到CPU指令的信息

---

2. 方式二镜像烧写到板子上

将.out文件转化成可启动的镜像，再把镜像烧写到DSP外挂的FLASH当中。
