0. 概述

本文主要记录一些开发过程中，在keil环境上进行的设置，不涉及具体芯片，不定期更新。

keil各版本下载：点击进入。
2032年注册机下载：点击进入。

一、界面显示、操作相关

1.1 背景颜色设置

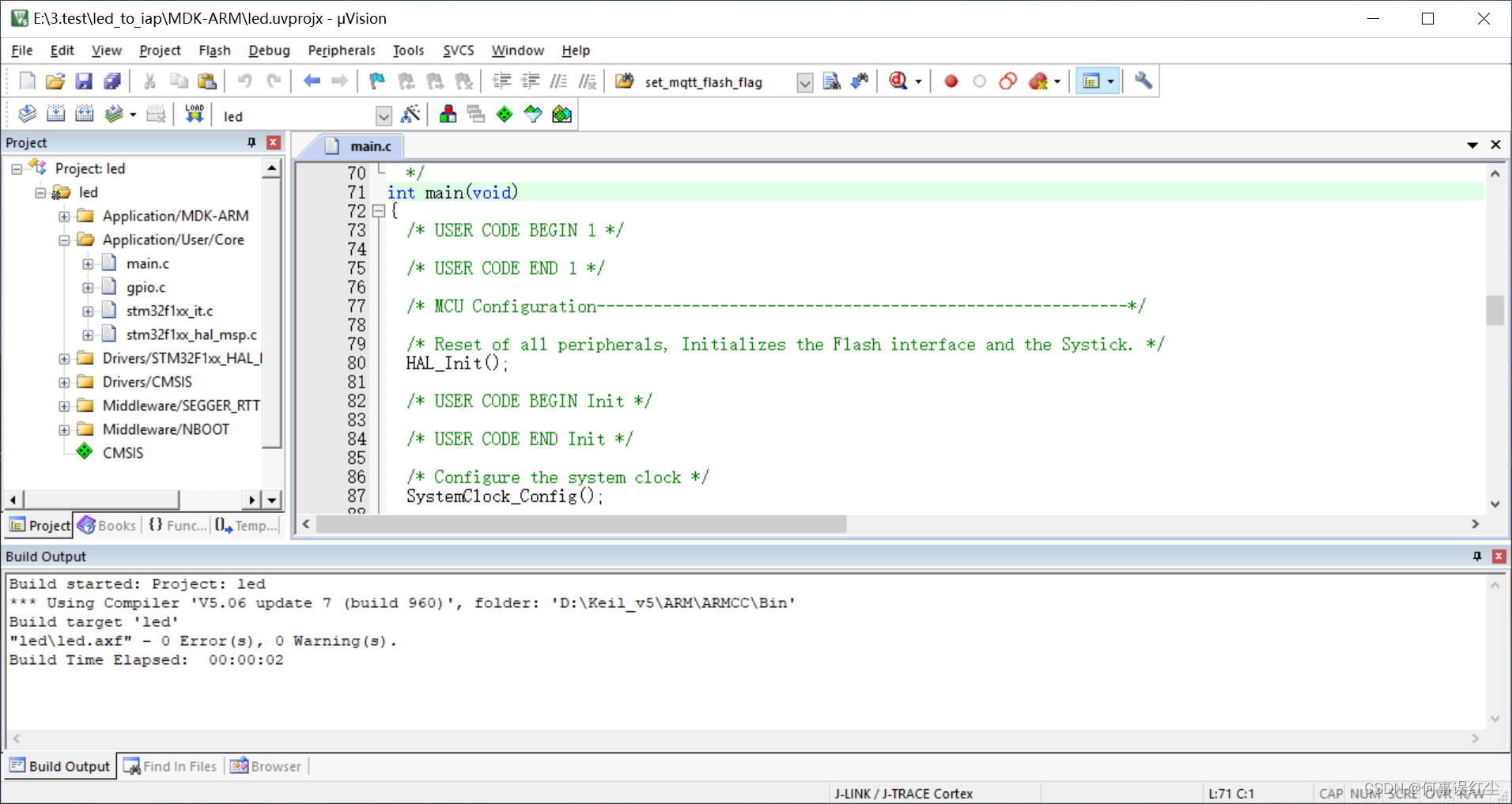

keil默认是白色背景：

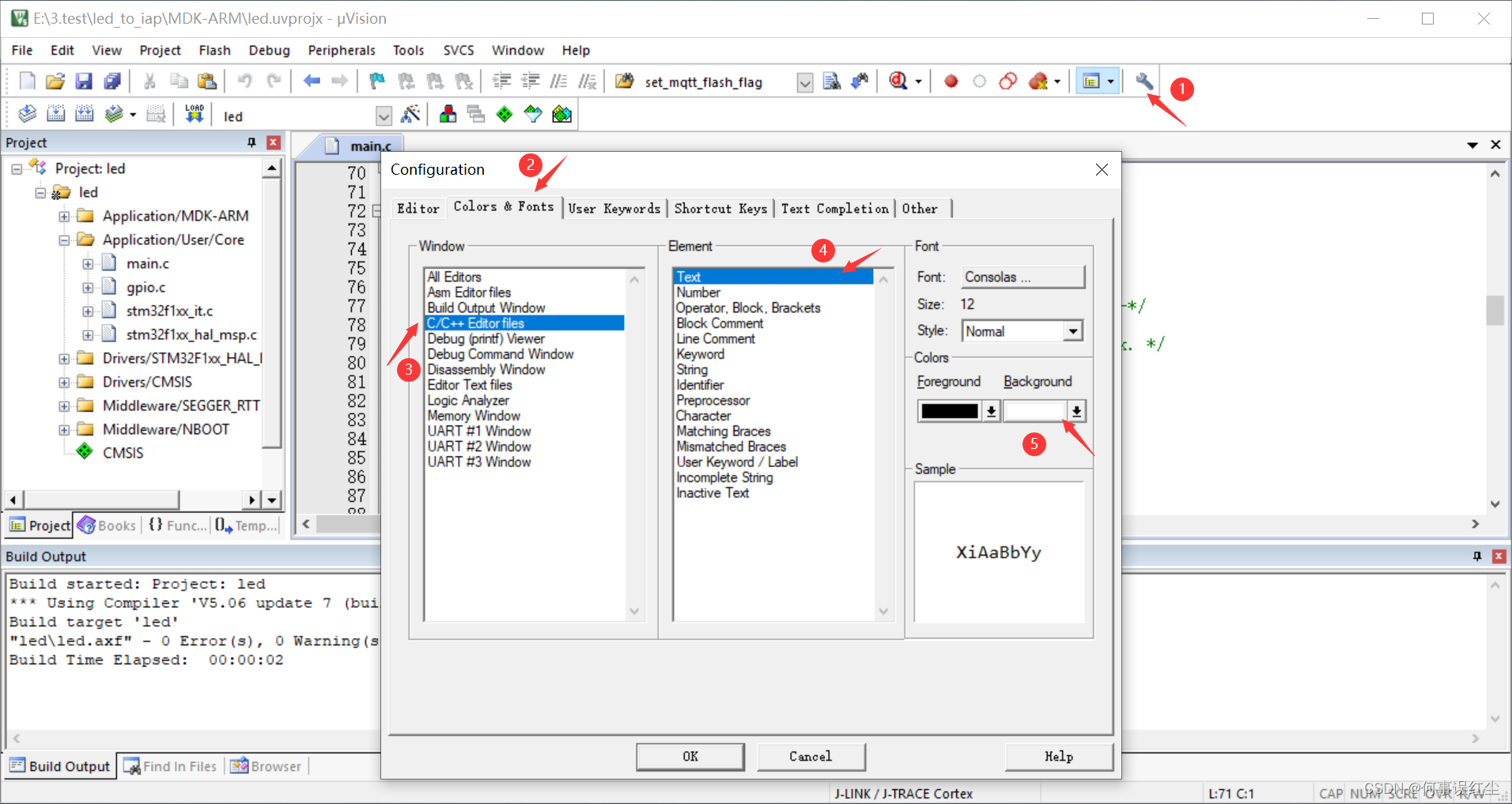

看久了比较刺眼睛，可以设置成相对护眼的颜色。方法如下：

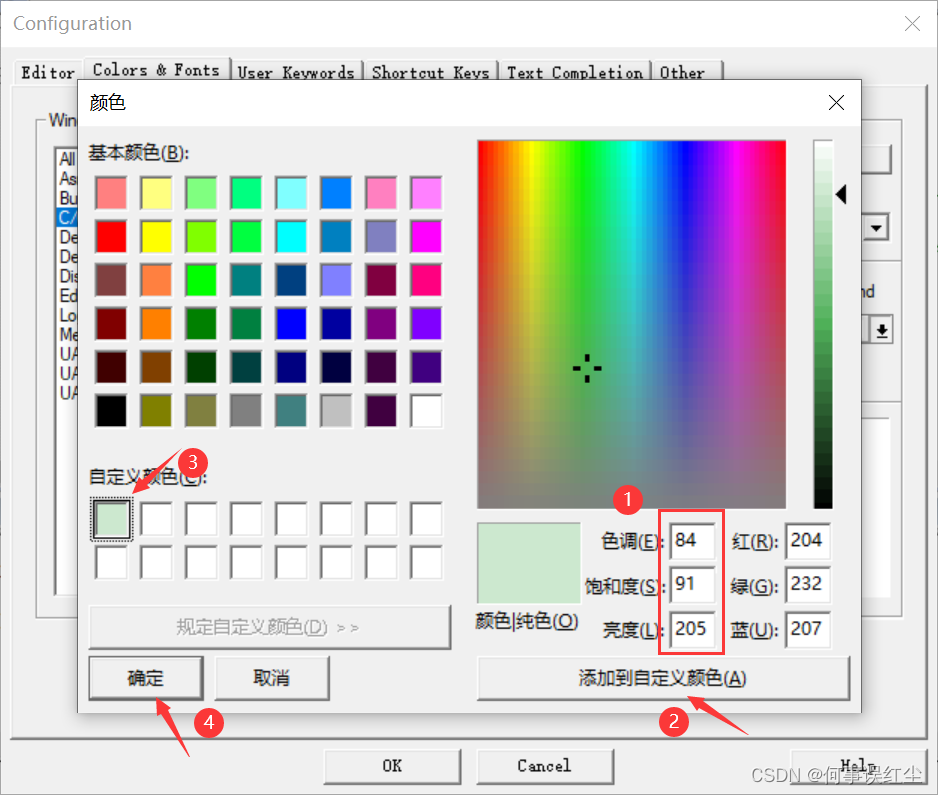

这里搞一个自定义颜色：

除了下图标出的两项，需要依次进行设置：

参考链接：Keil 保护视力背景颜色设置。

1.2 界面混乱出错

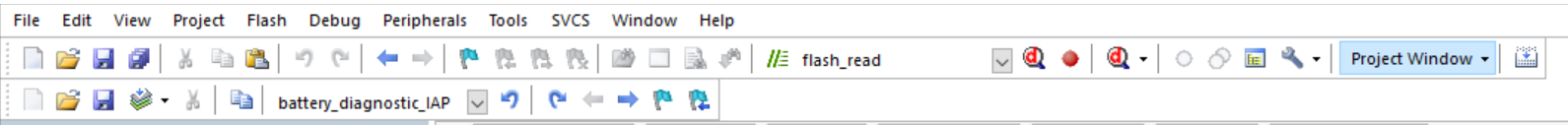

有时界面会出现问题，编译、下载栏一栏显示成了打开、保存。点击会正常编译、下载，但非常怪异，重新打开keil并不能解决：

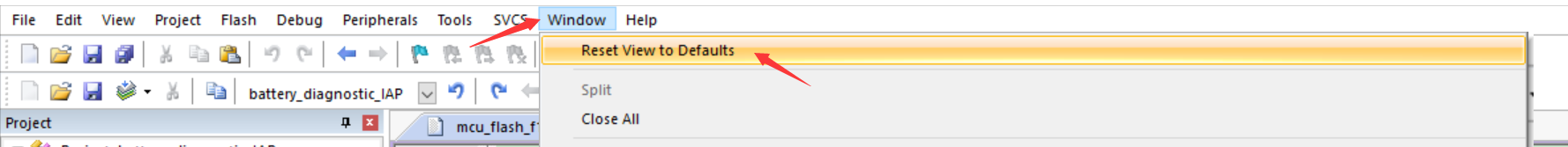

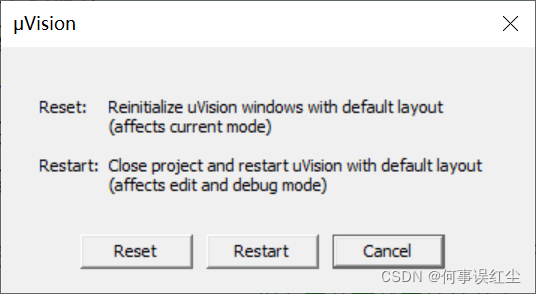

可以通过reset解决：

最好选择restart，reset并不能解决：

1.3 双击工程无法打开map文件

重新选择一下map文件的路径就好了

1.4 部分函数无法跳转 - 未解决

二、编译相关

2.1 设置编译生成bin文件

以前设置后工程，使用路径方式。互相编译工程，还需要改keil的安装路径。使用下面的写法，就不用纠结路径了。

fromelf.exe --bin -o "$L@L.bin" "#L"

或者使用：

$K\ARM\ARMCC\bin\fromelf.exe   ".\ChargeStation\ChargeStation.axf" --bin --output "..\Bin\ChargeStation.bin"

在工程目录下的Bin文件夹下存放bin文件，更方便取用。

bin文件变成了bin文件夹 – 未解决

在attribute一文中遇到了这个问题。搜索到的相关回答先放在这里：

1. 添加链接描述：测试生成的bin文件非常大，120M
2. 添加链接描述
3. 添加链接描述

2.2 生成预编译文件 - 查看宏定义的展开

程序中经常使用到宏定义来实现一些简单的计算公式，减少函数调用跳转。有时考虑不周，宏定义展开后可能会导致一些异常，这种异常比较难以查找。
又或者Protothread，为了便于理解，最好查看展开后的代码。

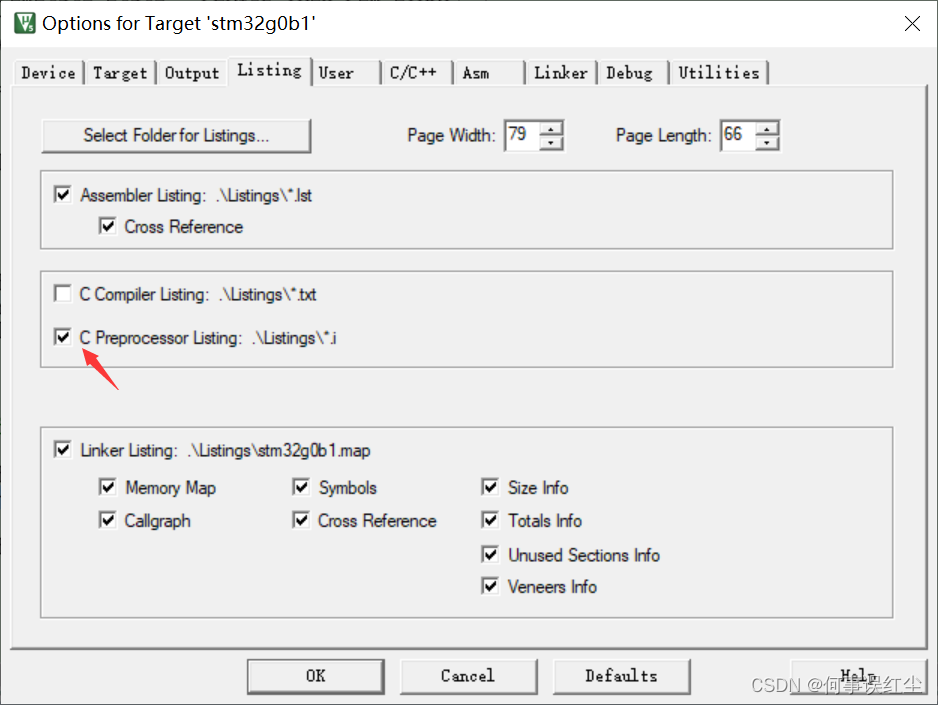

宏定义替换是在预编译阶段，keil中可以通过设置，生成宏展开后的.i文件：

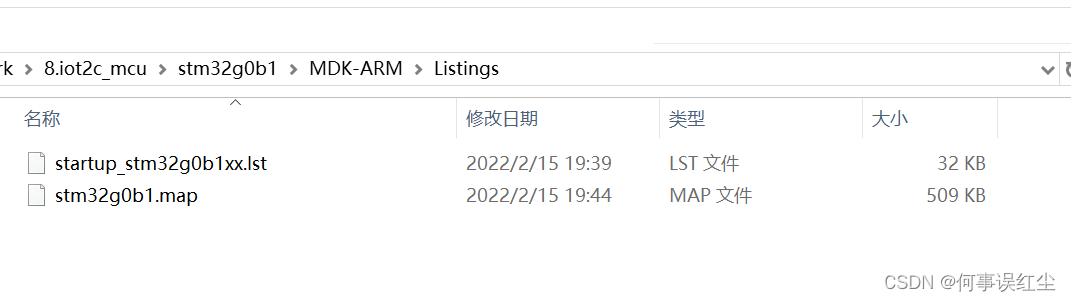

此时工程目录Listings文件夹下只有两个文件：

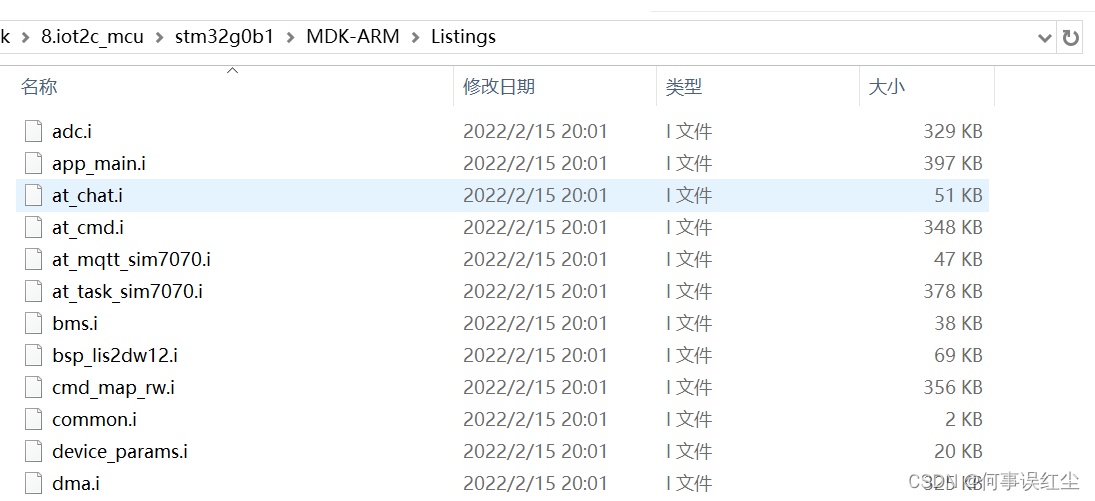

重新编译工程，即可.i生成：

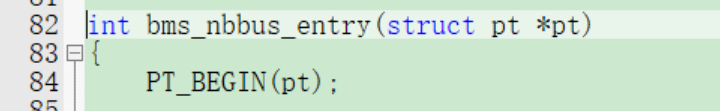

这里以Protothread为例，源文件tasknbbus.c中：

查看PT_BEGIN宏定义如下：

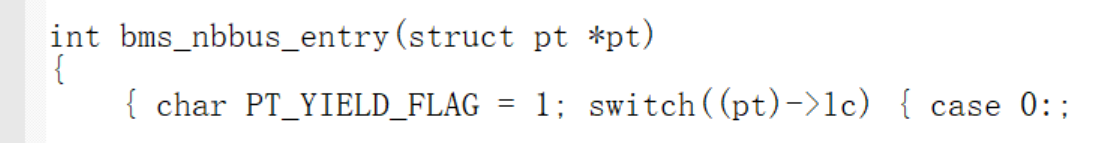

我们打开tasknbbus.i文件，找到bms_nbbus_entry函数，可以看到：

更方便理解Protothread实现机制。

2.3 编译提示object file renamed from

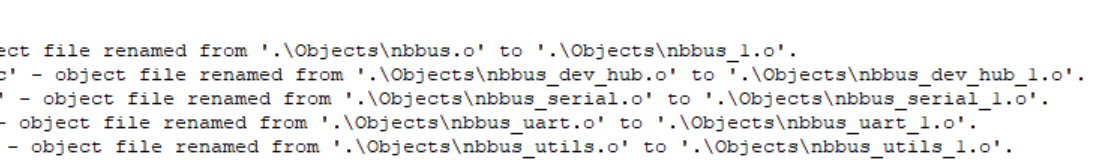

编译时出现如下提示

在keil中的project目录中，删除重名的文件。在工程文件夹中也删除了源文件。clean之后rebuild，仍然无效。

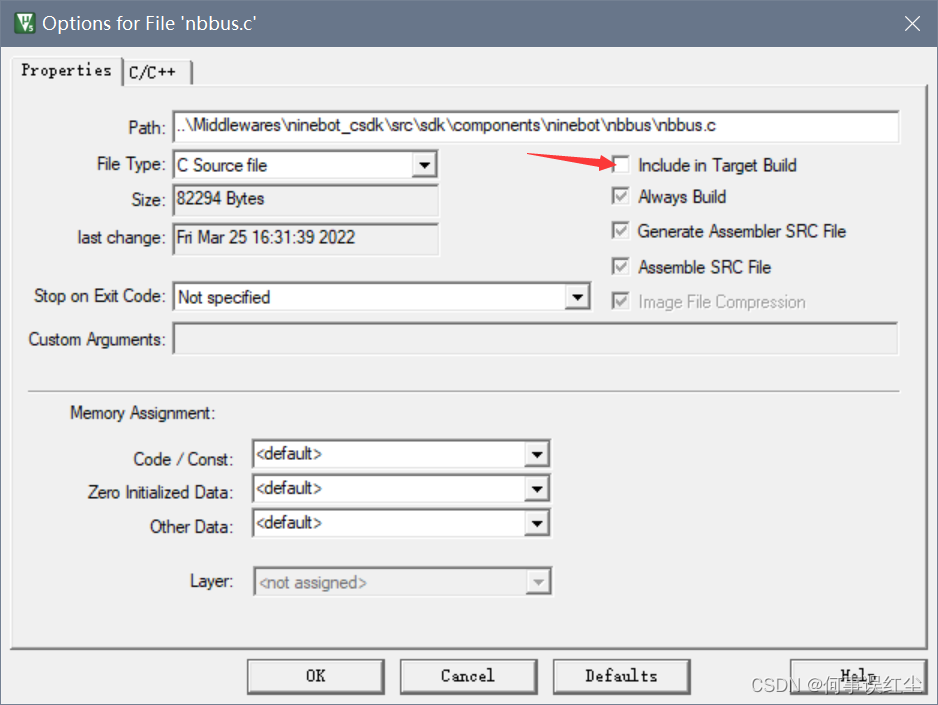

百度了一下（点击进入），将涉及的文件全部设置为不编译：

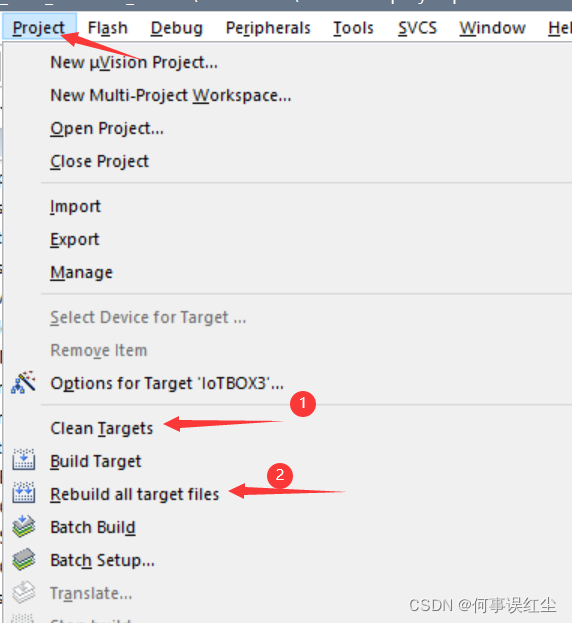

设置后进行编译，工程报错不必理会。编译完成后，再重新将文件加入到编译，再次编译。测试了下，不管用。可能每个人的情况还是有些差异的。最终按照评论解决，直接删除Objects文件夹，然后rebuild。

2.4 *** Target ‘ ‘ uses ARM-Compiler ‘V6.14‘ which is not available

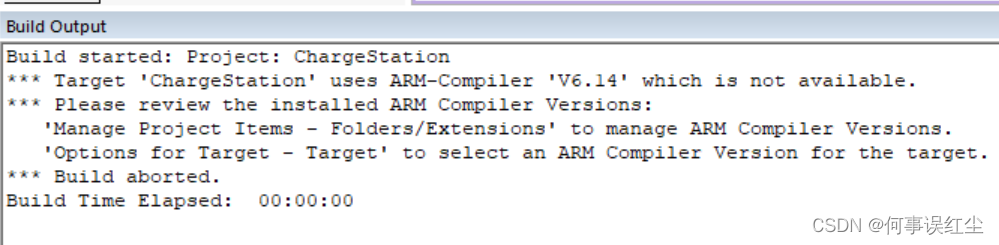

使用一个参考工程时无法编译：

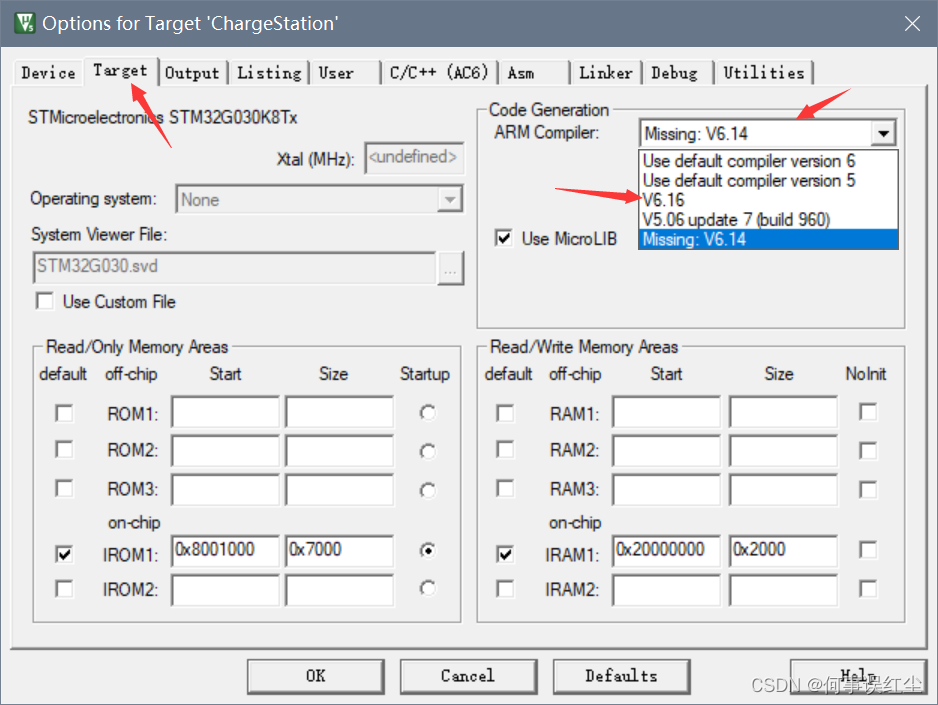

查看选择了更高版本的6.16：

也可以安装6.14，参考链接：手把手教你升级Keil MDK的ARM编译器

支持更多编译等级

2.5 预编译命令：warning: #14-D: extra text after expected end of preprocessing directive

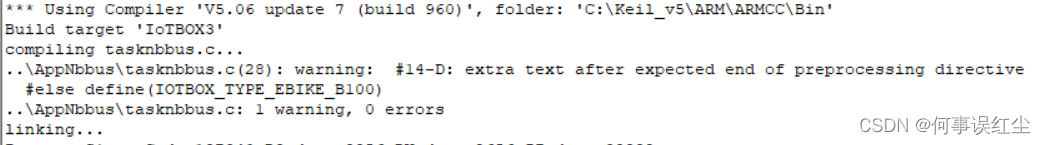

编译程序时出现一下警告：

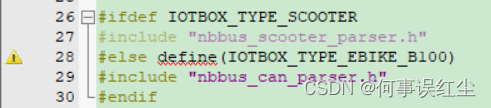

警告：#14-D：预处理指令预期结束后的额外文本。查看警告的位置：

容易看出，else后面，不应该有其他东西了，应该写为：

#ifdef IOTBOX_TYPE_SCOOTER
#include "nbbus_scooter_parser.h"
#else
#include "nbbus_can_parser.h"
#endif

警告就消除了。但这与初衷并不一致，后续可能有很多个TPYE，分别对应不同的头文件，正确的用法应该是：

#if defined (IOTBOX_TYPE_SCOOTER)
#include "nbbus_scooter_parser.h"
#elif defined (IOTBOX_TYPE_EBIKE_B100)
#include "nbbus_can_parser.h"
#endif

这个警告，算是C语言基础不够扎实吧，与keil环境没啥关系。
在另一篇STM32打印log的6.3节同样有提到。

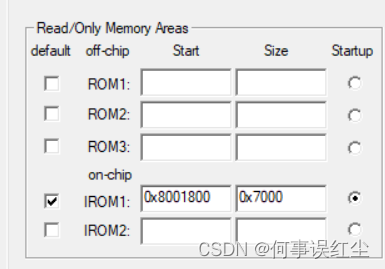

2.6 IROM1限制flash失败 – 未解决

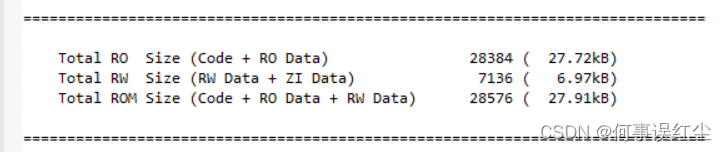

28K = 0x7000

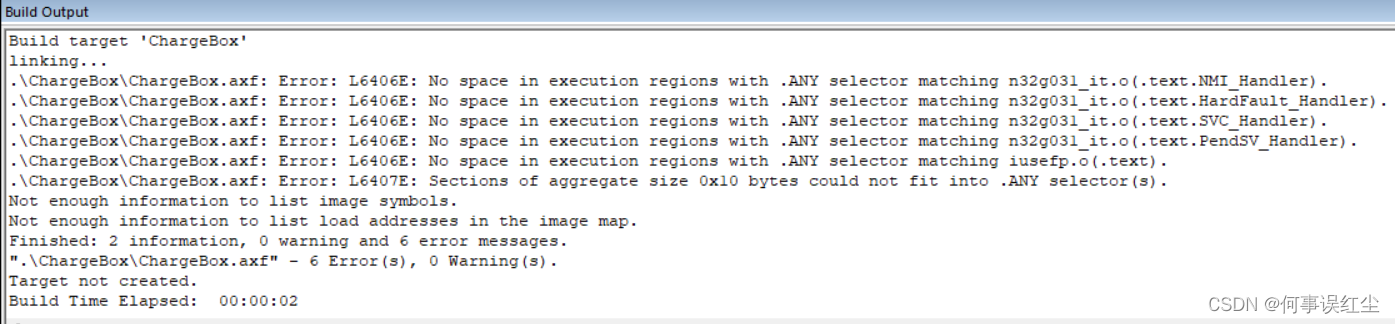

.\ChargeBox\ChargeBox.axf: Error: L6407E: Sections of aggregate size 0x10 bytes could not fit into .ANY selector(s).

三、仿真、下载相关

3.1 更换芯片后无法下载

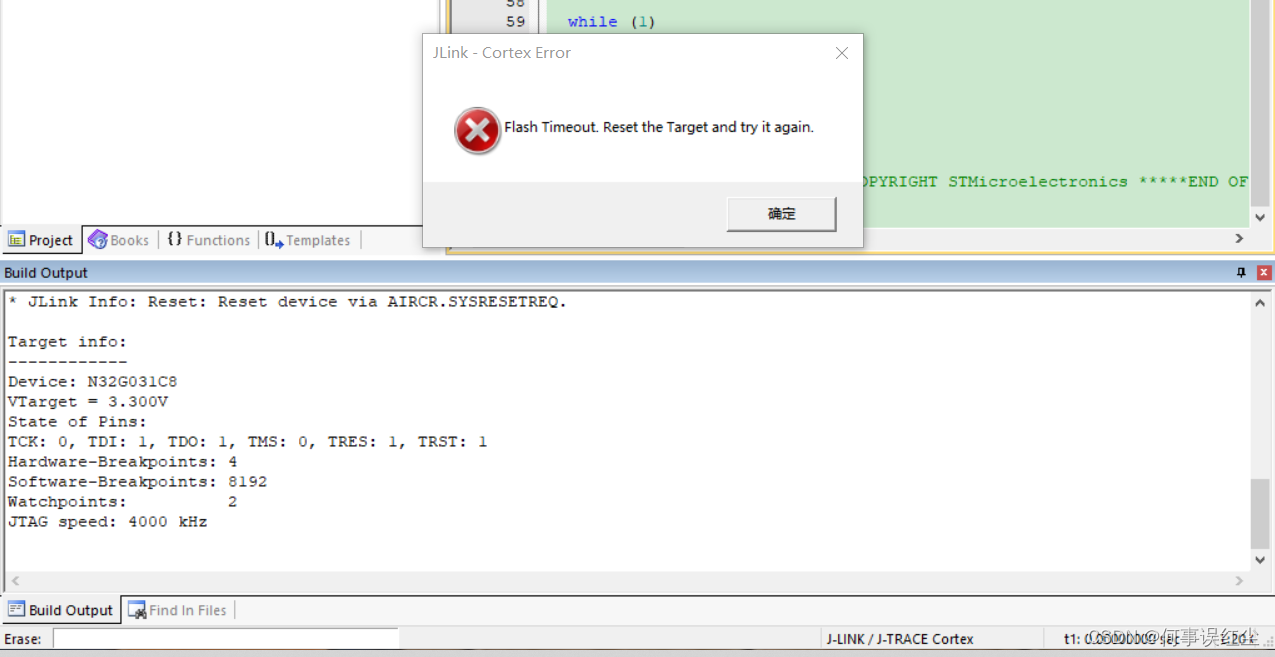

原本是STM32的工程，修改为N32后，无法下载：

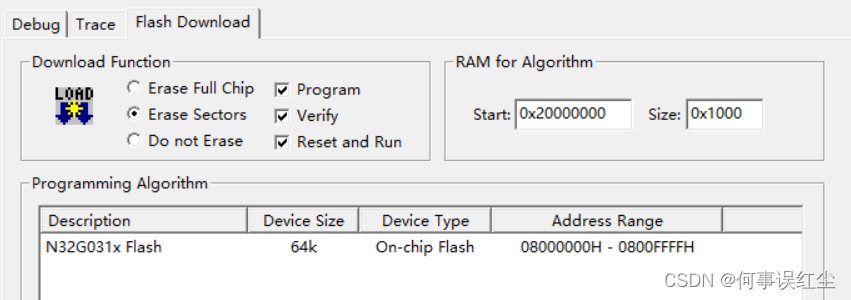

APP程序是可以的，IAP工程切换芯片后出现的问题。对比两个工程的配置，是一样的。问题出现在哪里呢？想起来IAP切换为N32后，没有自动填充芯片，是我手动添加的：

重新设置一次芯片为N32，自动填充了芯片描述，再次下载就正常了。

3.2 分析偶现问题–不重启进行仿真

有时程序出现问题，想要仿真查找下原因。但keil默认点击仿真会对MCU进行复位重启。那么如何保护现场，不重启进行仿真呢？

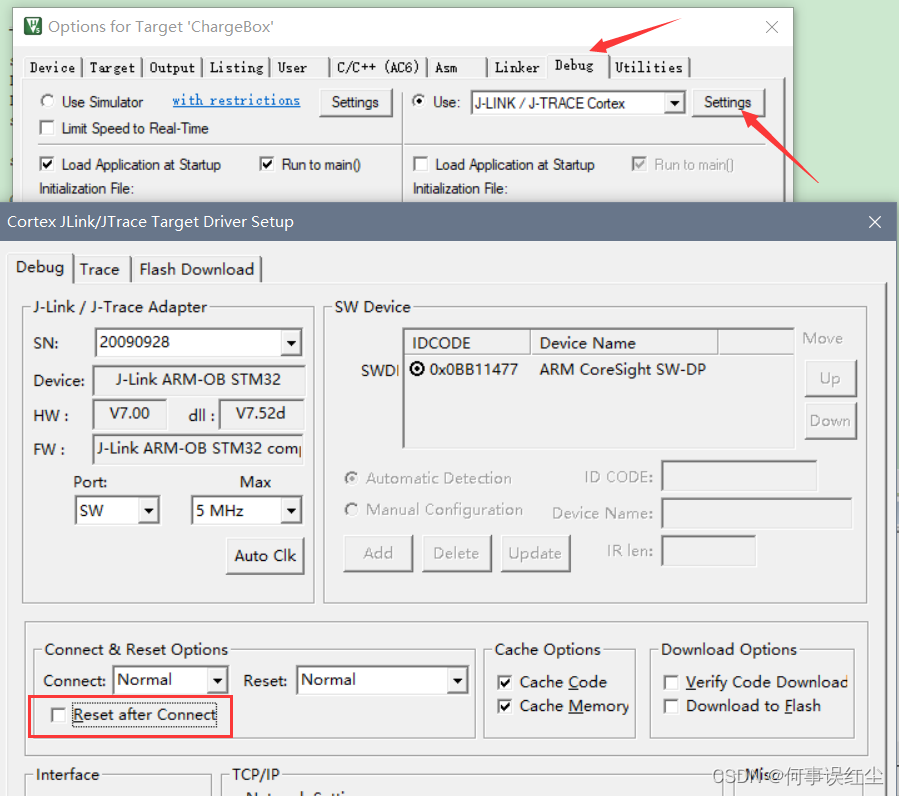

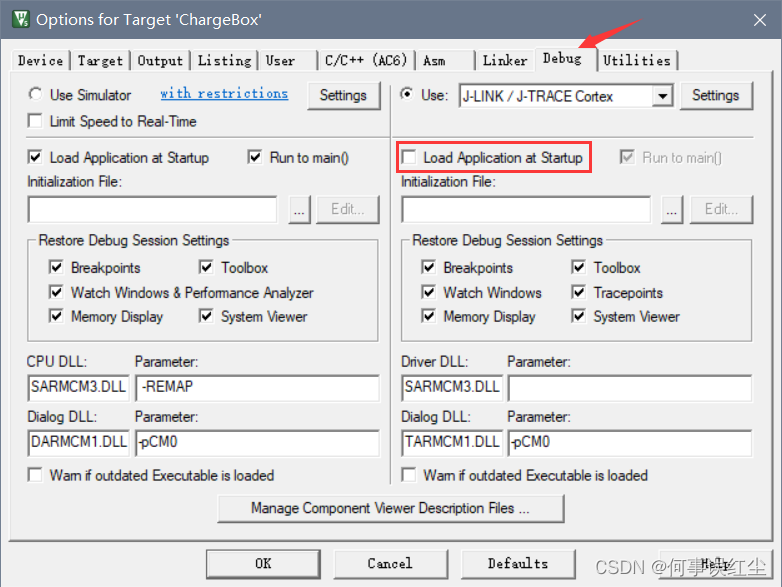

一共需要进行四处设置。取消三个地方的勾选：

创建一个load.ini文件，内容只有一句话：

LOAD %L INCREMENTAL

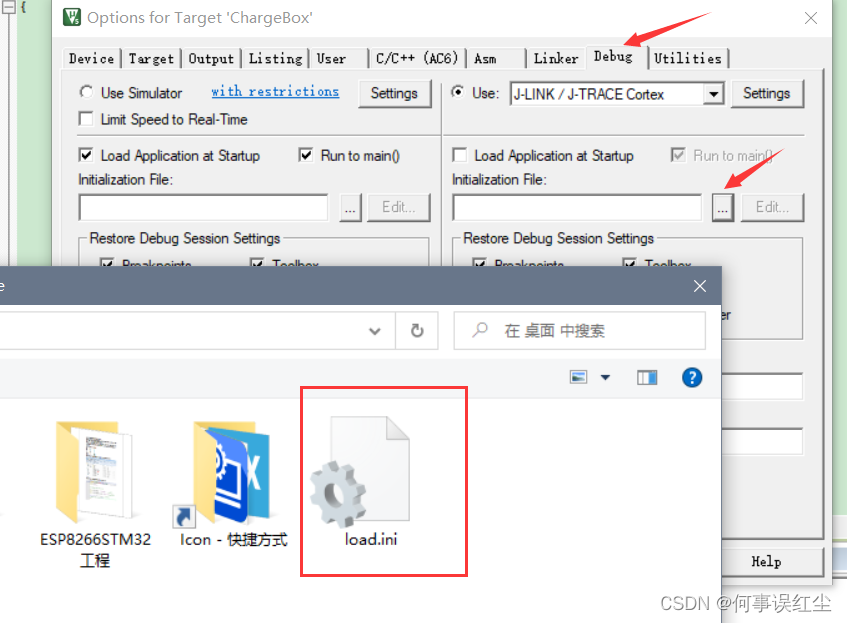

然后在keil魔术棒中加载这个文件：

设置就完成了。这时就可以使用jlink连接出现问题的设备，点击仿真进行查看了（务必要先在正常设备上测试，避免失误破坏掉现场）。MCU并不会复位，但是我们可以正常打断点、查看寄存器或者变量，进而分析问题。

参考链接：stm32 keil下不重启进行仿真寻找bug原因。

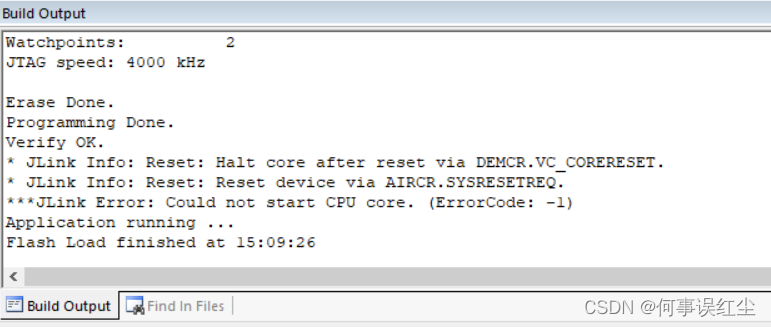

3.3 无法运行

重新下载boot

四、其他

4.1 预定义宏

在STM32打印log的6.3节有提到。

FILE，__LINE__宏我们一般用来输出调试信息，以便于检查输出文件的信息位置,其值是一个字符串。
例如：printf(“File：%s,Line：%s,value=%d\n”, FILE,LINE,number);
通过这个信息输出，我们就清楚的知道，在哪一个文件哪一行，变量number此时的数值是多少。
DATE，__TIME__宏，一般组合起来使用，输出一个工程编译信息。
例如：printf(“File：%s,Line：%s \n”, __ DATE , TIME __,);
通过这个信息输出，我们就知道该文件是什么日期和时间编译的。

4.2 *** Target ‘S32k_app1’ uses ARM-Compiler ‘V5.06 update 6 (build 750)’ which is not available.

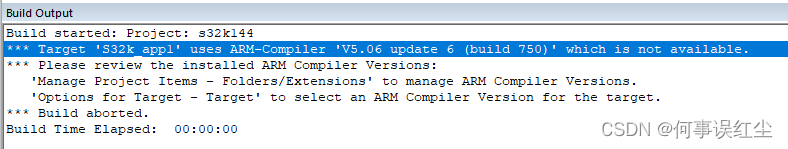

编译以前的工程：

安装ARM-Compiler ‘V5.06 update 6 (build 750)’：点击进入。
ARM编译器官网下载、安装：点击进入。
