1.打开PCB Editor，选择Allegro PCB Designer

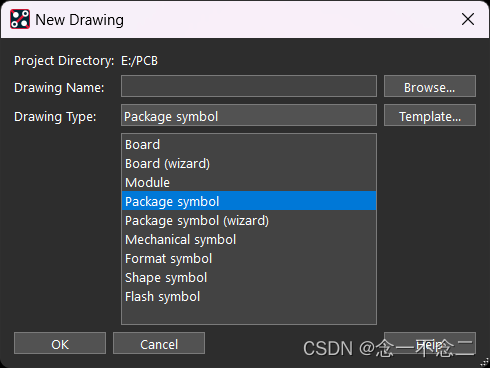

2.File-new，选择Board，Name处选择路径并且为文件命名，在路径下会生成一个.brd文件。

3. 查找中心坐标点，调出栅格点。

(1)选择setup，进入第一个选项，调整units：Millimeter；Accuracy：4；Left X：-200；Left Y：-250；然后点击左下角的Apply，之后点击Ok，接着在界面上找到中心点，滑动滚轮放大中心点。

（2）选择setup，选择Grids，按照图3红框所示进行修改，右上角Grids on记得勾选，然后Apply。最终得到图4的样式；

4. 添加边框和倒角边框

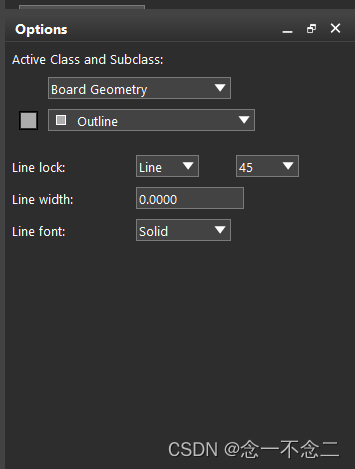

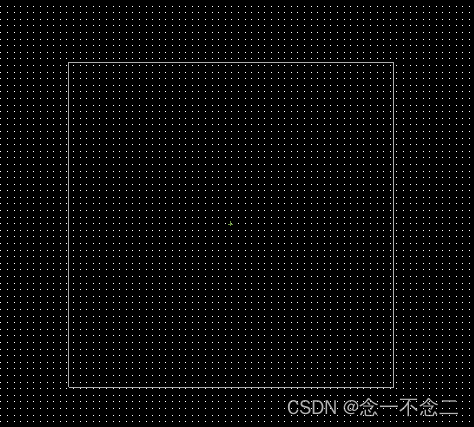

选Add/Line，在option栏选Board Geometry/Outline，然后再Command栏输入放置命令，例如放置100✖100的框，就输入：x 50,50;ix -100;......形成一个矩形框即可

设置倒角边框

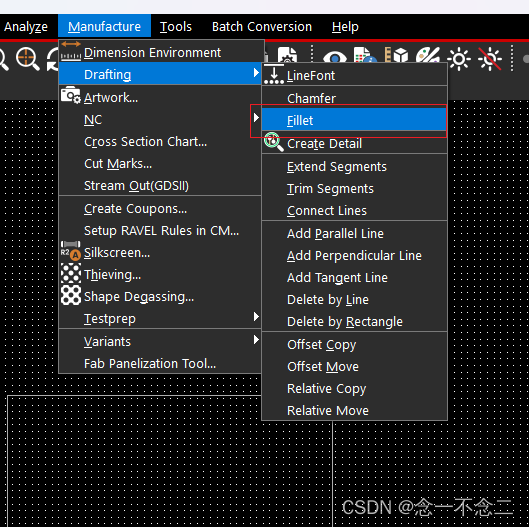

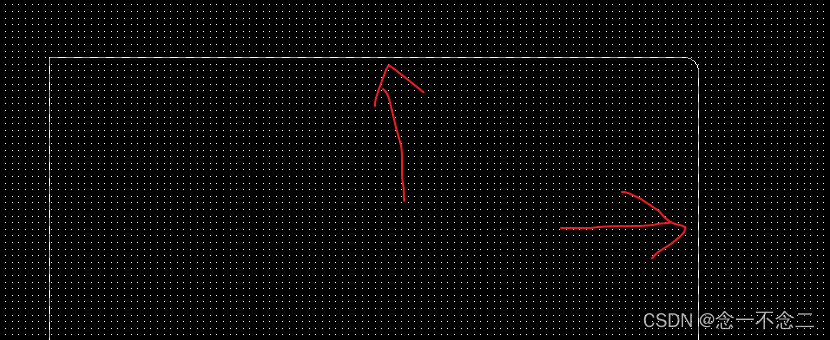

Manufacture/Drafting/Fillet表示圆弧倒角，在option栏的Radius中填入圆弧半径如2.然后分别选中需要倒角的两条相邻的边即可

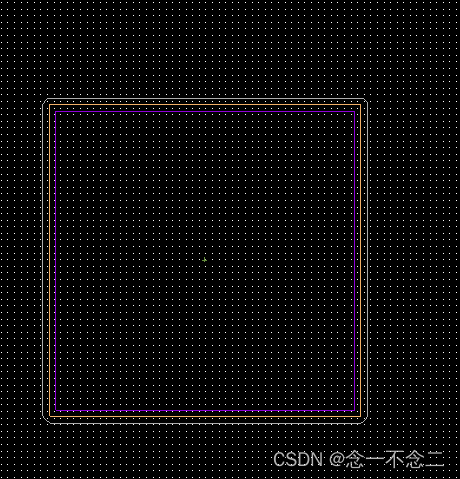

5.绘制允许布线区域

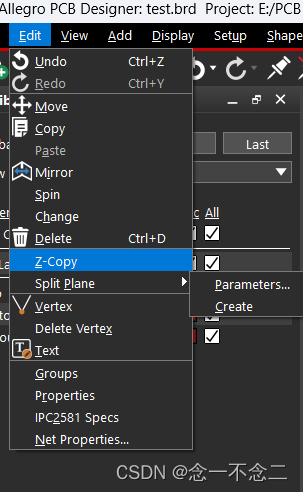

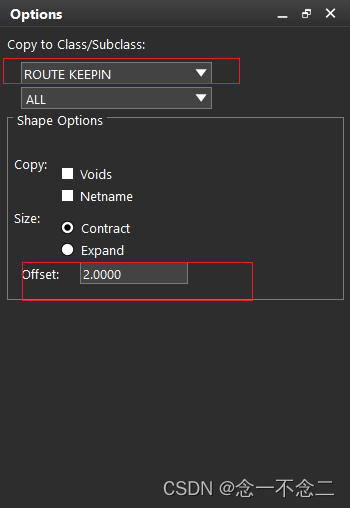

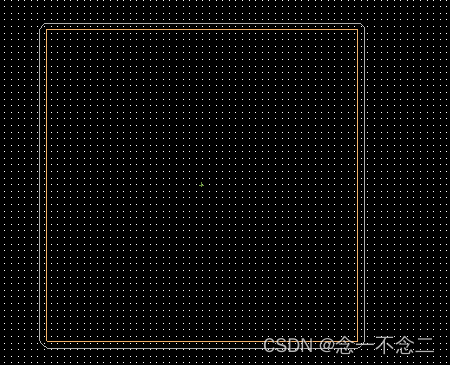

Edit-Z-copy，然后再Options选项卡里选择ROUTE KEEPIN,在Offset区设置偏移的位移，设置好后，点击边框即可生成



6. 绘制允许零件摆放区域

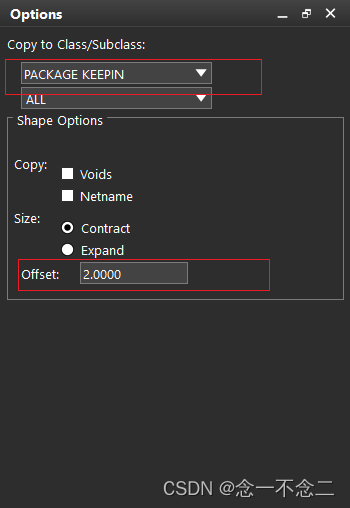

同理上一步操作，不过需要在Options选项卡里选择PACKAGE KEEPIN,然后设置好offset，单击ROUTE KEEPIN层即可



7.添加安装孔

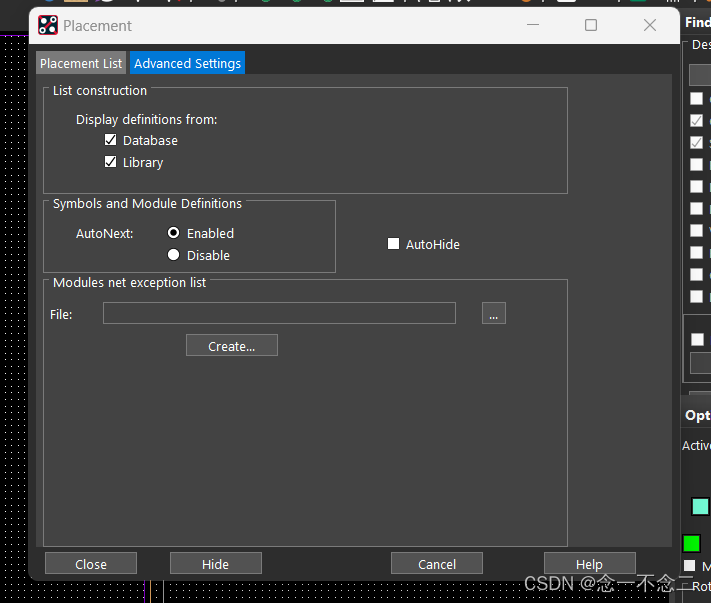

选择Place/Manually,在Advanced Settings中勾选Library

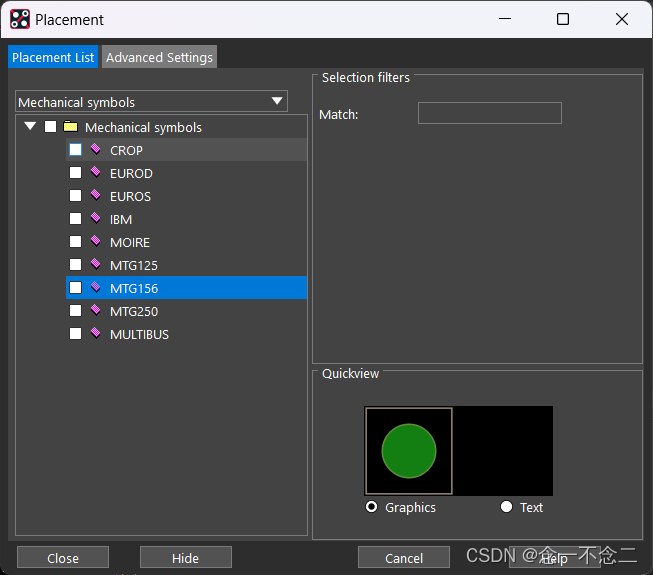

在Placement List/Mechanical Symbols中选择一个机械孔，前面打钩选择，输入坐标放置或直接用鼠标放置

8.导入网表

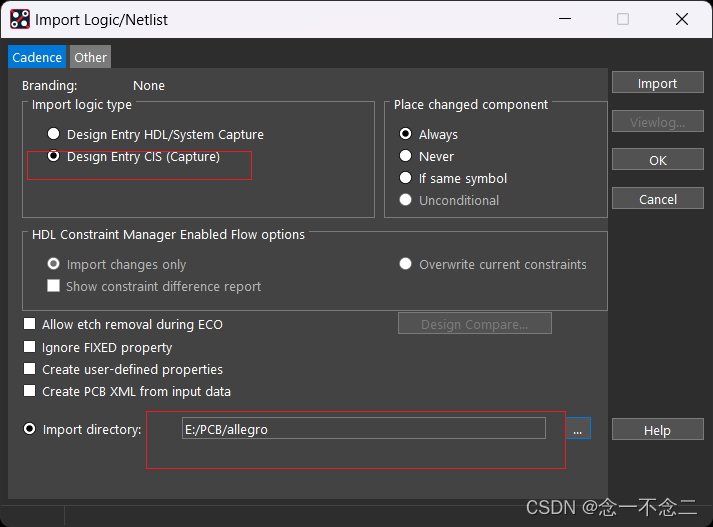

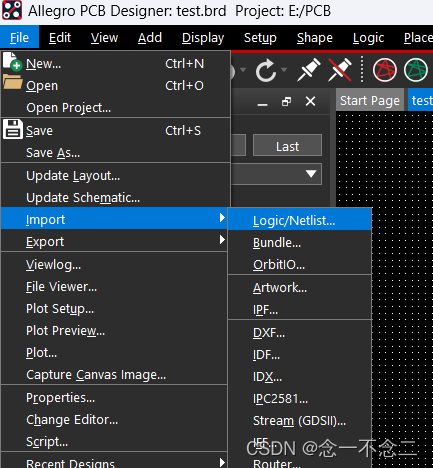

File/Import/Logic，Import directory选择Capture CIS原理图生成的网表所在文件夹，Import文件夹名称为allegro，设置好后单击右边的Import即可

 成功导入在command栏出现以下信号，否则导入失败，自行检查原因

9.自动放置元器件

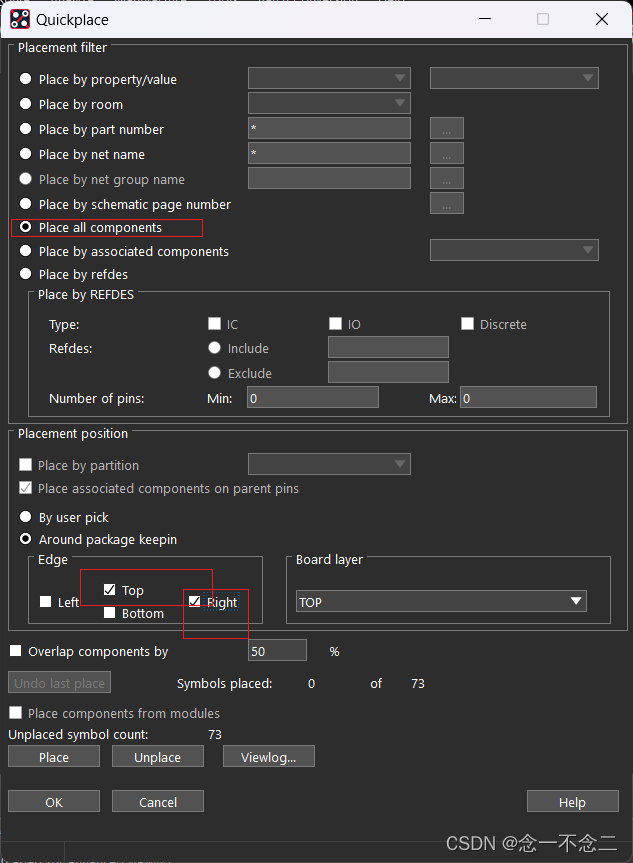

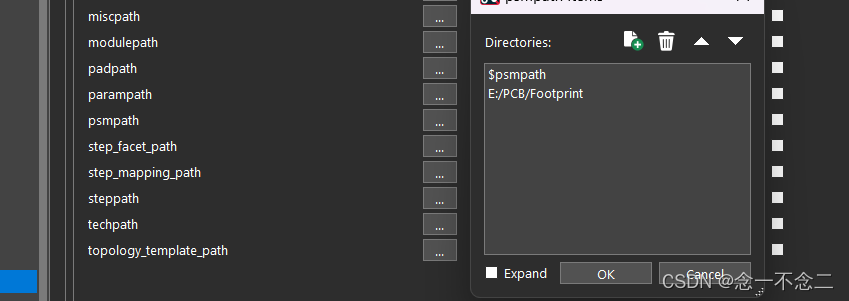

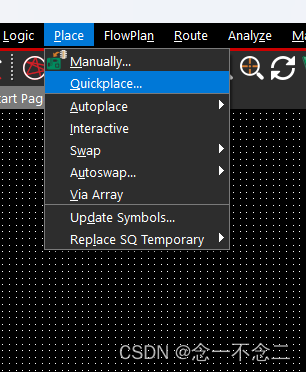

检查一下元件的封装的路径是否导入psmpath；然后Place/Quickplace 在Placement filter中选 Place all components，放置的位置可以任意选择；

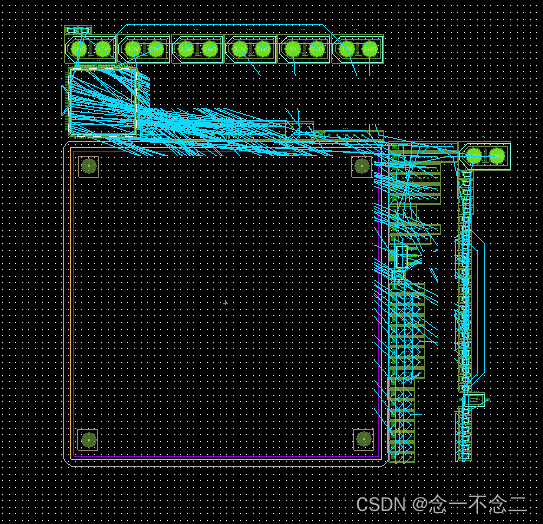

点Place，Ok之后即可看到元器件封装分布在上方和右方



10.布线。

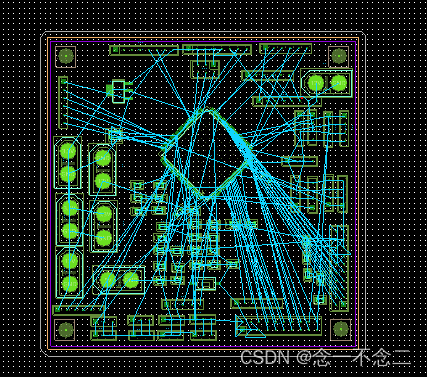

将所有的元器件封装移动到PACKAGE KEEPIN以内，可以通过选中原理图的元器件，会在Allegro中对应的封装上出现光标，接下来进行布线。

11.手动布线与自动布线

手动布线，在元器件布局好之后，

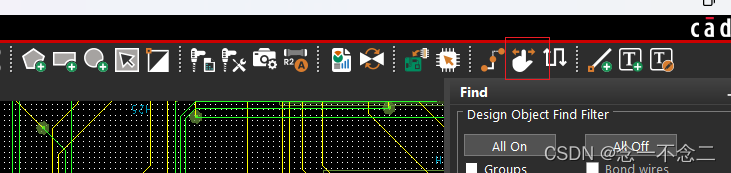

选择Route-connect，即可连接；

设置过孔，由于线不能交叉，但是有些情况下需要交叉才能连接，就可设置过孔，选择connect之后引出一段线之后，双击即可制造过孔，双层板过孔在底层，再次双击回到顶层。

自动布线

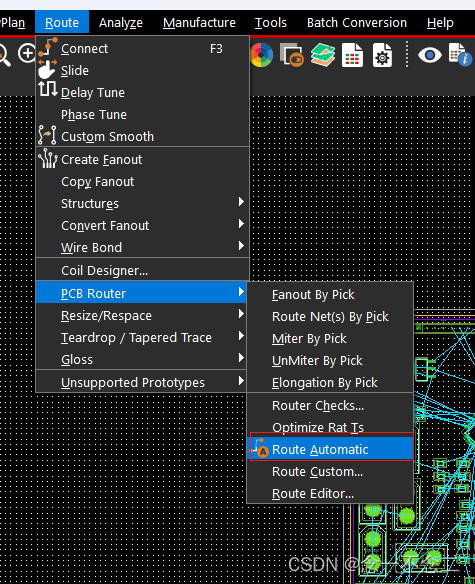

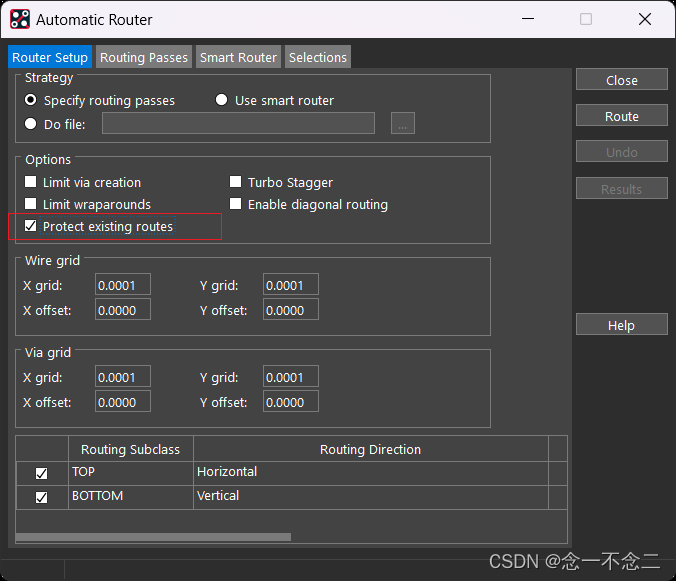

点击Route->PCB Router->Route Automatic...

在跳出的对话框中设置勾选Protect existing routes（也可以不设置，则会覆盖已有走线）。

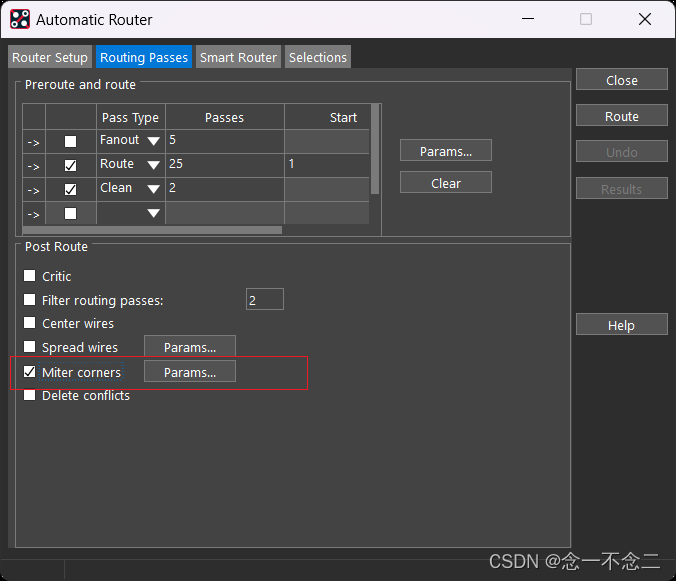

如果要实现45度拐角走线，只需勾选Miter corners项即可。

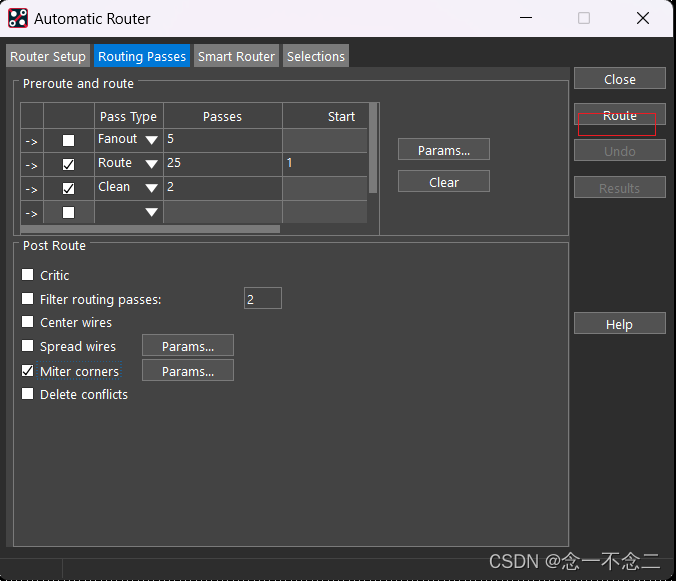

点击route。等待片刻，即可完成自动布线。

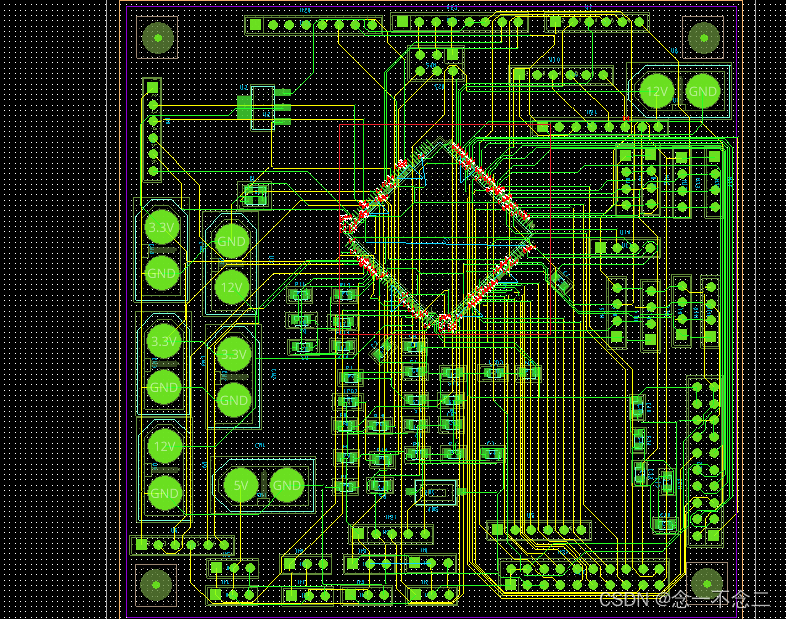

把中间有红色的部分的线调整一下位置

把没有布上的线手动布线：

 然后进行检查:

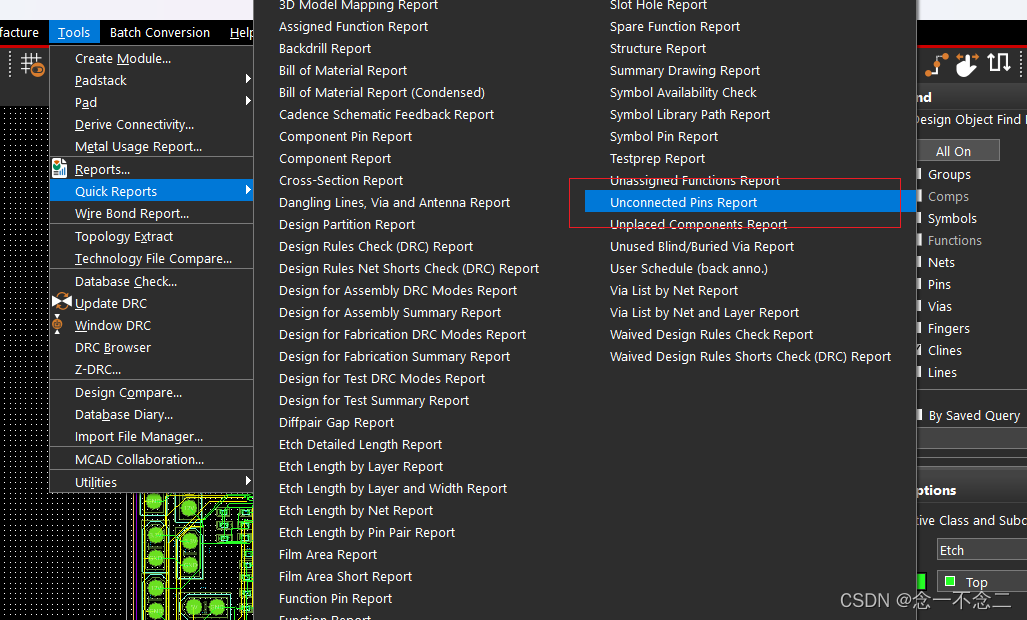

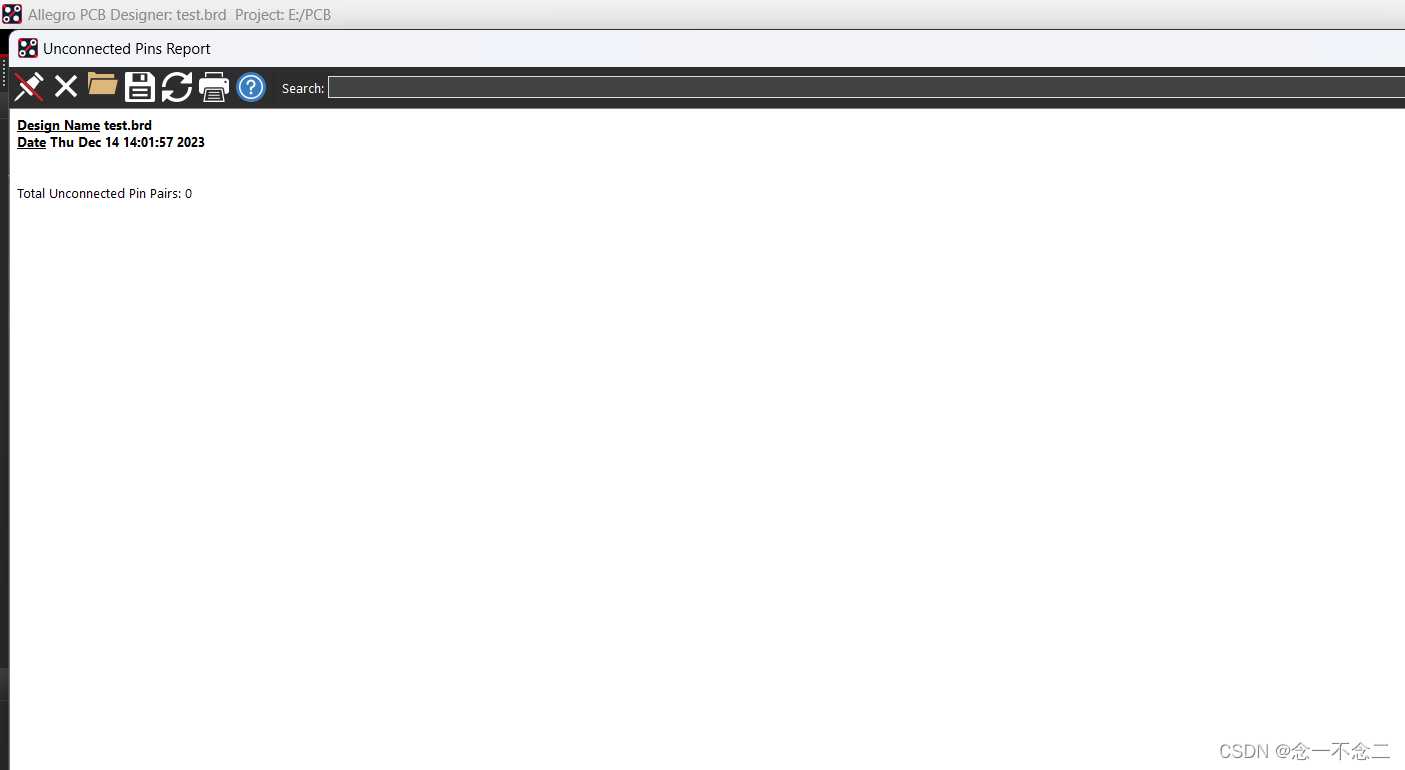

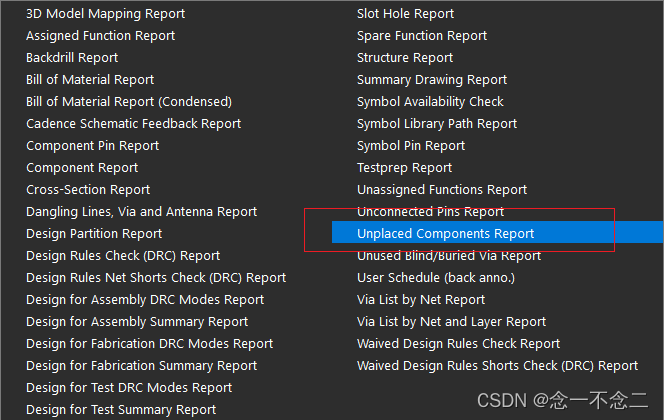

（1）Tools-Quick Reports-Unconnected Pins Reports,检查是否存在没有连接的引脚

出现这个界面说明引脚都连接好了；

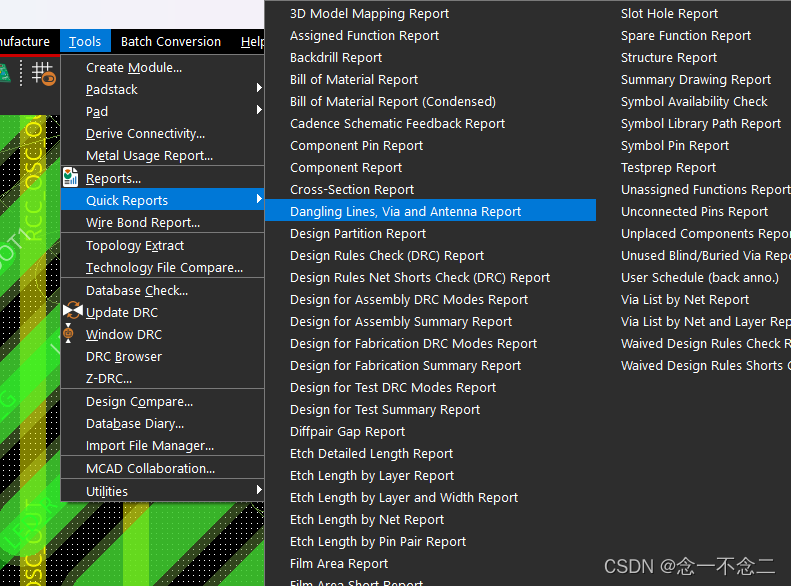

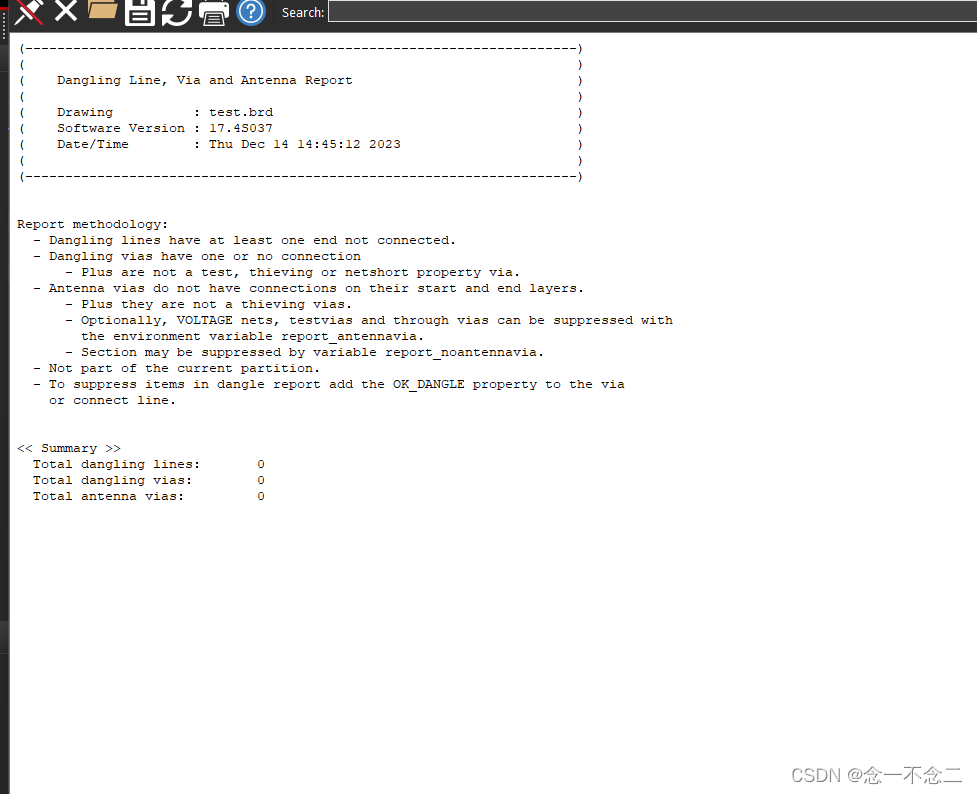

（2）接着检查有没有多余的线头，如下图

这个界面说明没有多余的线头

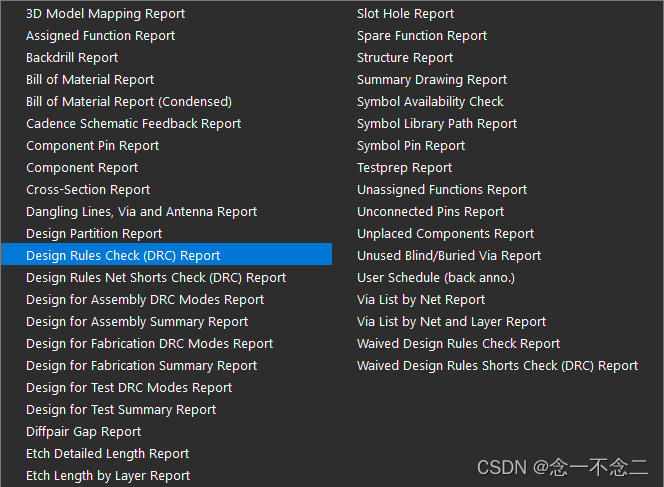

 （3）进行DRC检查

（4）进行网络检查

12.铺铜

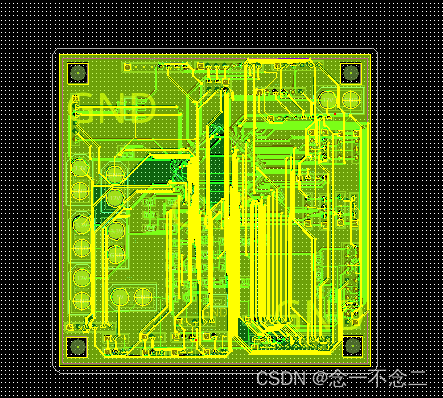

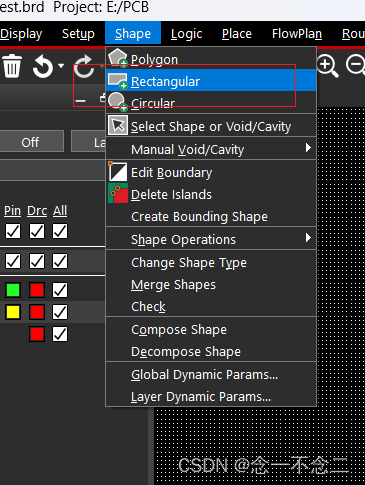

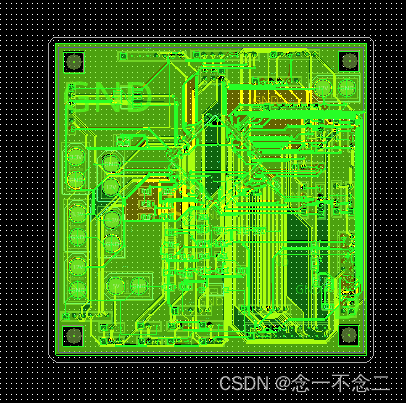

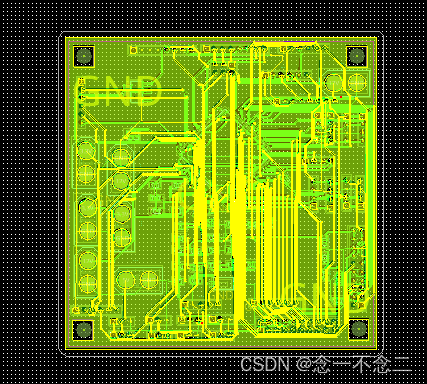

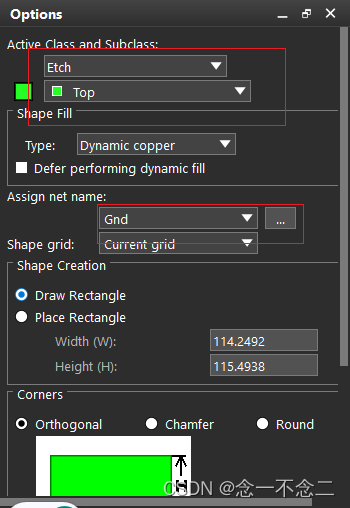

Shape-Rectangular，注意选择GND，然后将板子整个包裹住，即可实现Top层的铺铜，然后将Top改选为Bottom，操作同上，即可完成



13.删除孤岛

没有任何电气连接的孤岛铜皮，要将这些铜皮删除

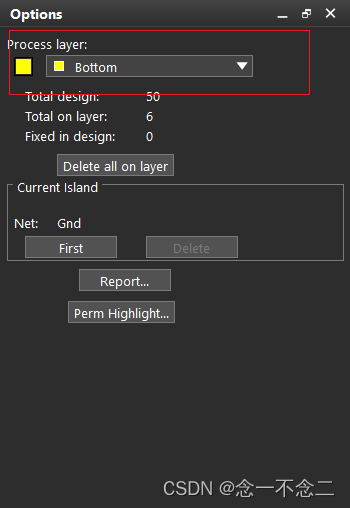

shape/Delete Island，在Options选项卡分别选择Bottom和Top，然后分别在板子上去除孤岛；框选整个板子既可以全部去除

14.生产文件的生成流程

（1）Tools-database check

（2）Tools-update DRC

（3）Shape-global dynamic-updata to smooth

（4）manufacture-silkscreen

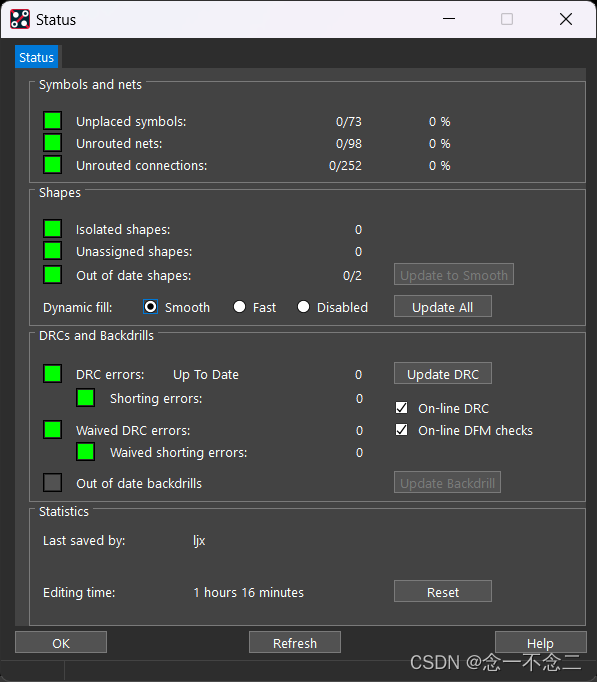

（5）Display-Status，状态全绿就没有问题

上述为检查过程，下述为生产文件的生产过程

钻孔文件生成

（6） manufacture-NC-parameters

 （7）manufacture-NC-drill，注意选择lay pair，view log

（8）manufacture-NC-route，view log

（9）manufacture-NC-Legend,选择lay pair

光绘文件生成

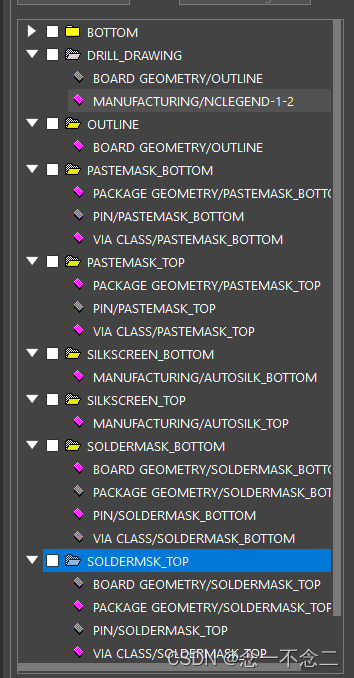

manufacture-Artwork 配置以下文件

可以利用Display-color ,off关掉所有的层，然后根据每个文件夹中的文件所属层勾选好之后，然后在artwork里面创建文件夹，即可添加好；如果没添加好，OK一下重新进入artwork即可

全部创建后，勾选所有的文件夹，然后呢creat artwork即可在文件目录里生成好了生产文件。
