Harris

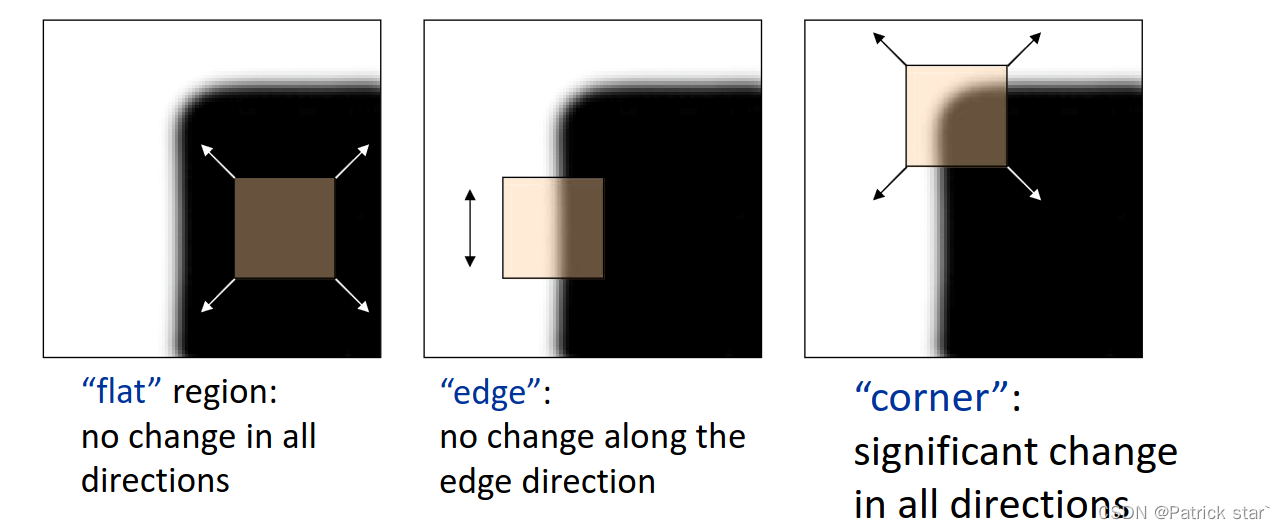

角点指的是窗口延任意方向移动，都有很大变化量的点。

用数学公式表示为：

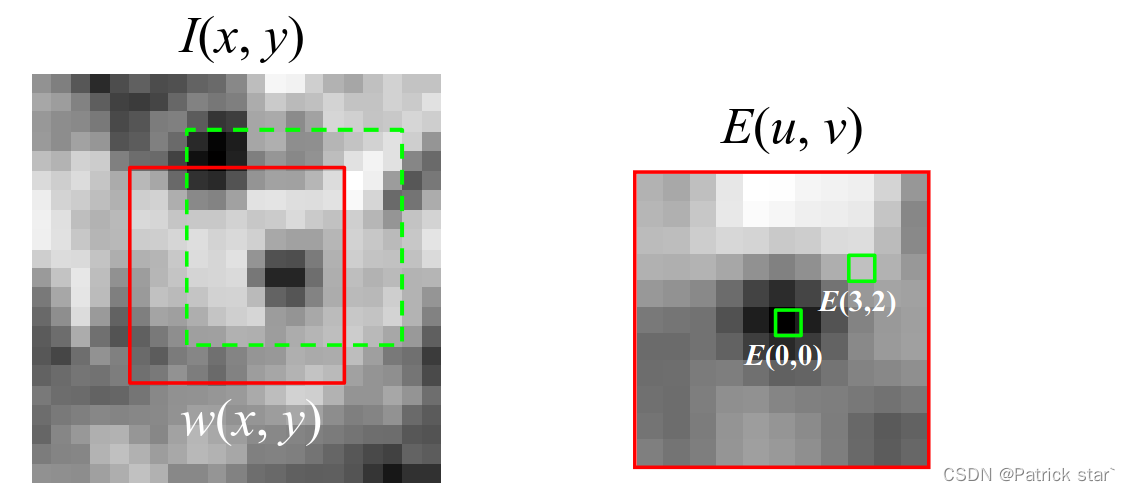

E(u,v)反映的移动后窗口的差异，w(x,y)为每个像素的点权值，I(x+u,y+v)是移动的像素值，I(x,y)是移动前的像素值。

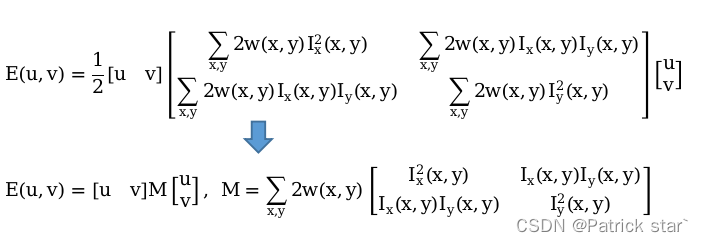

将E(u,v)进行泰勒展开，直接建立E(u,v)和u,v的联系

最终：

M称为二阶矩矩阵（second moment matrix）

若 互不影响：

假设 ：

只有在u方向上变化是E才会变，因此只有 都不为0时(x,y)才是角点。

若 相关可以通过正交化变成前面的形式：

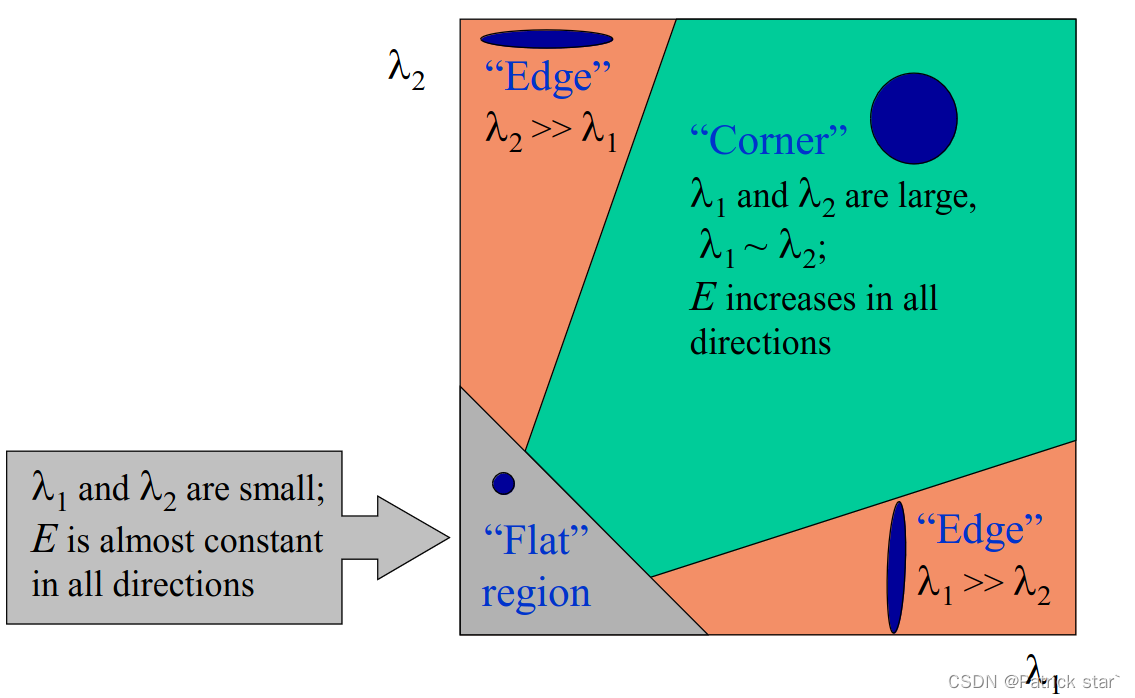

就反映了点在某个方向上的变化率，之后当都很大时，该点才是角点。

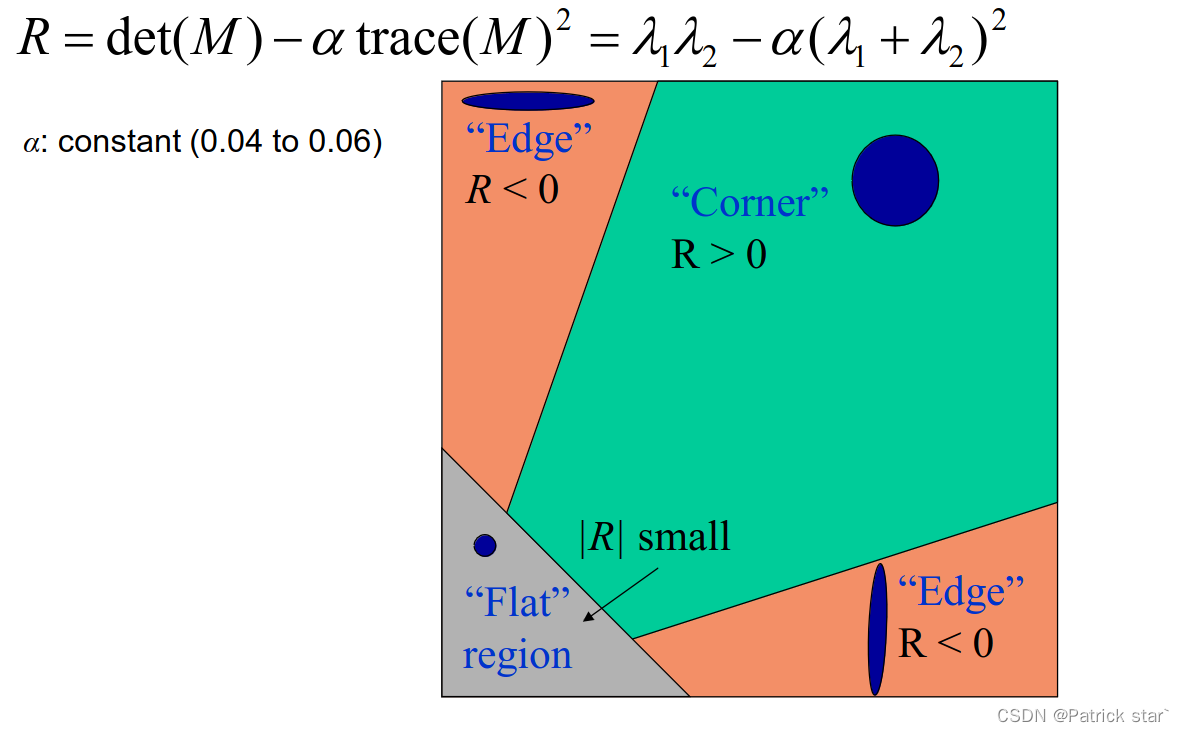

为了减少计算可以用R来判定是否为角点

SIFT

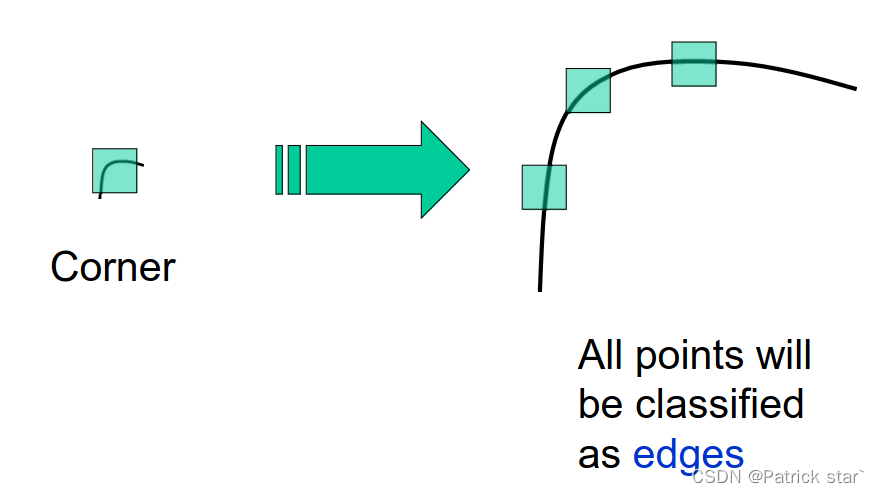

Harris角点检测不具有尺度不变性，窗口大小不同，响应的结果也不同。

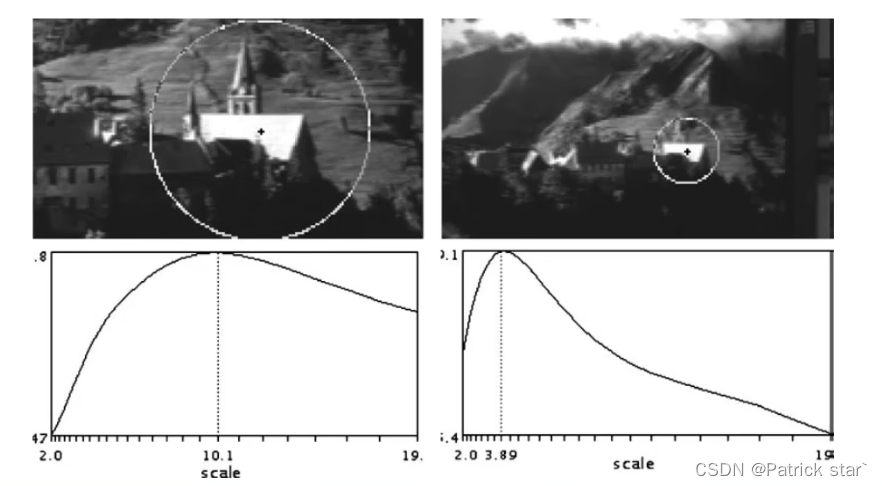

所谓的尺度不变性，指的是提取器能够对不同的尺度下的同一个点，有比较大的响应值。

接下来，介绍的SIFT就是具有尺度不变性的特征提取算法。

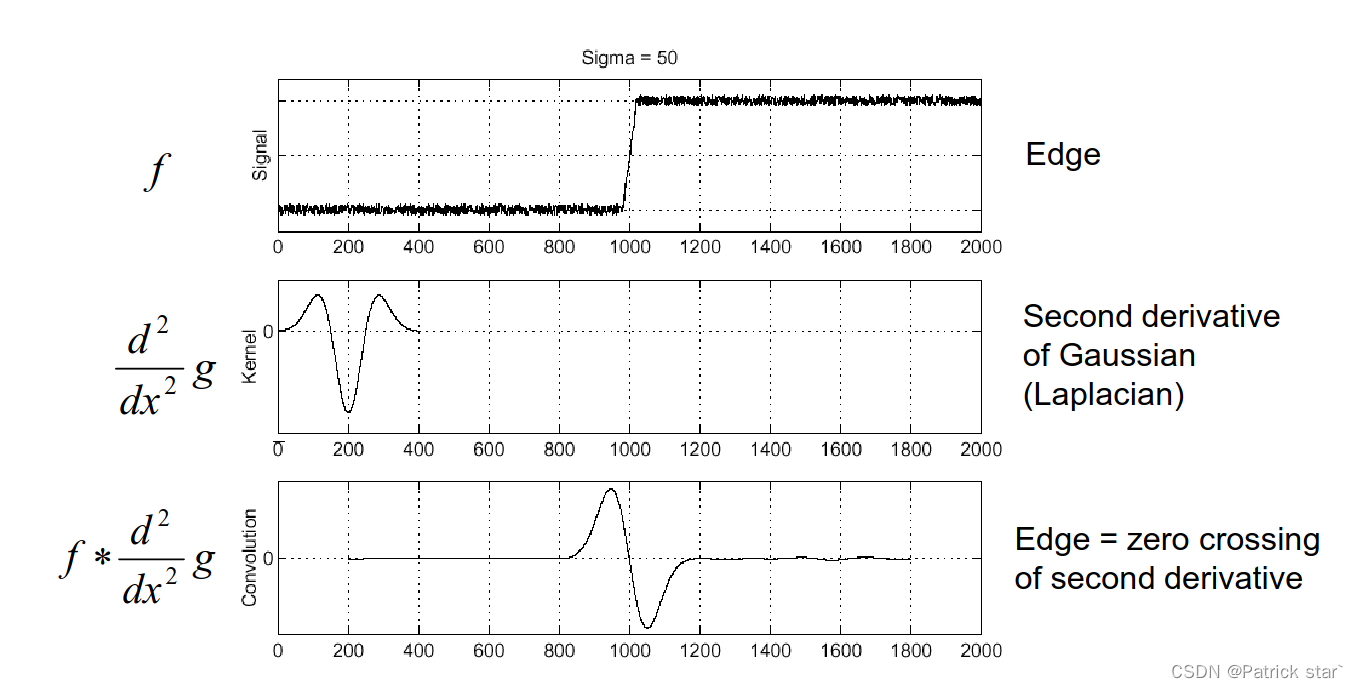

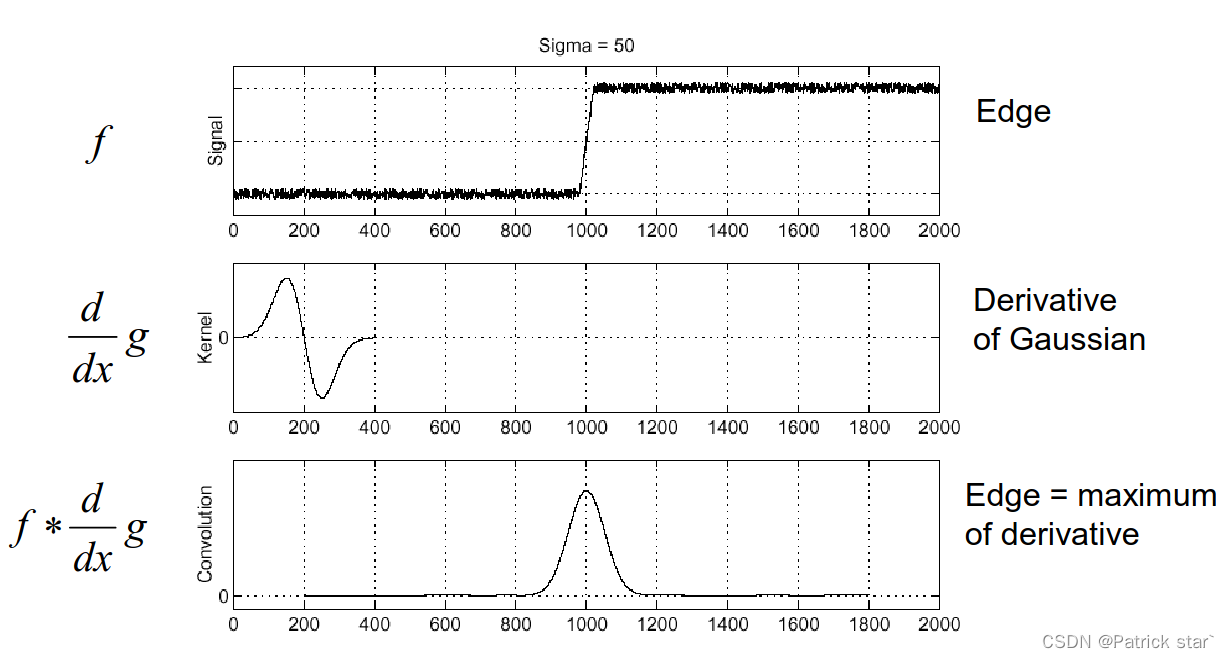

在边缘提取的时候，用高斯一阶导对信号进行卷积，响应值最大的就是边界。

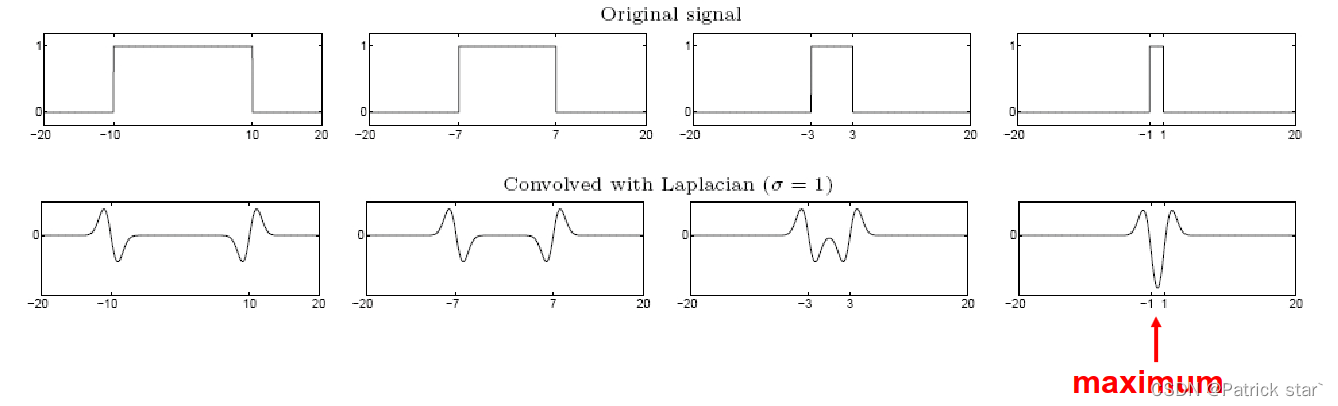

如果用高斯二阶导对信号进行卷积，0点就是边界点（二阶导等于0的点，对应一阶导的极值点）如果用高斯二阶导在不同的信号上进行卷积，当信号宽度与高斯滤波核匹配的时候，就能得到绝对值最大的信号，这样就建立了尺度和滤波核之间的联系。

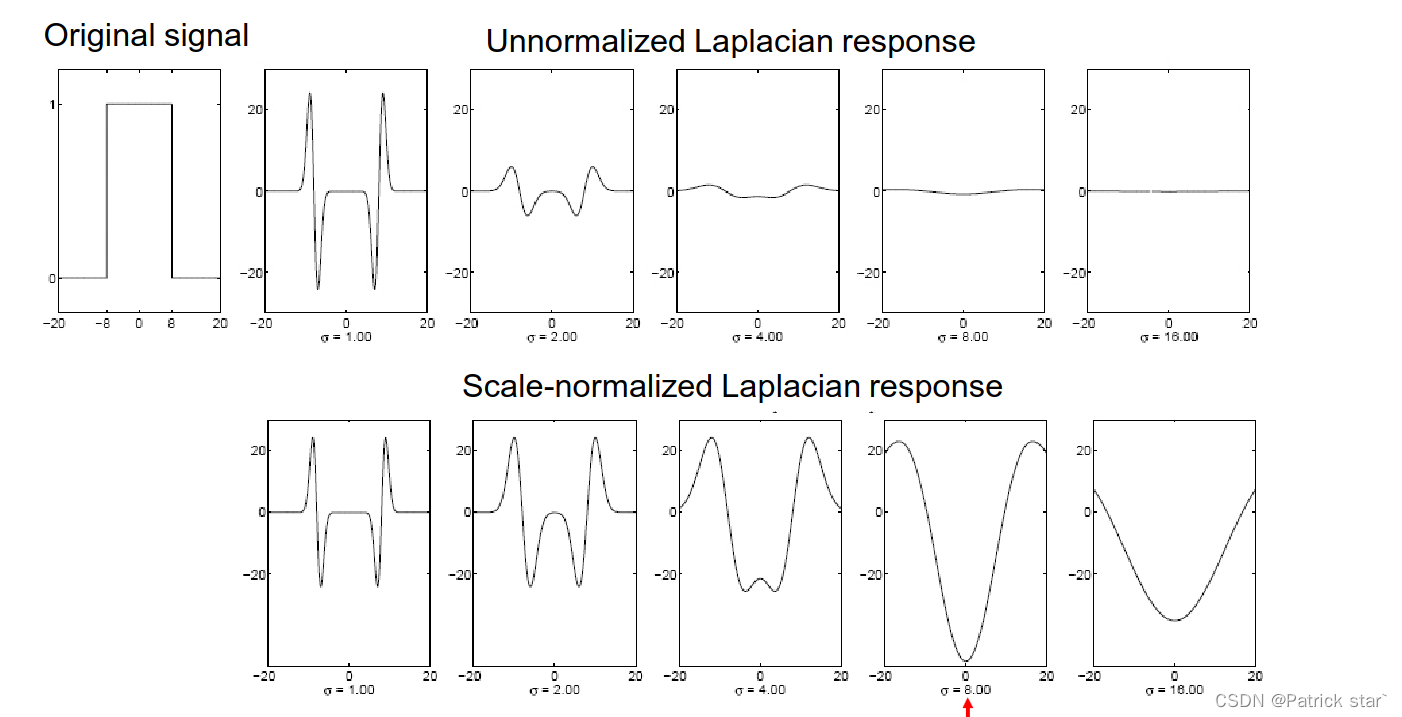

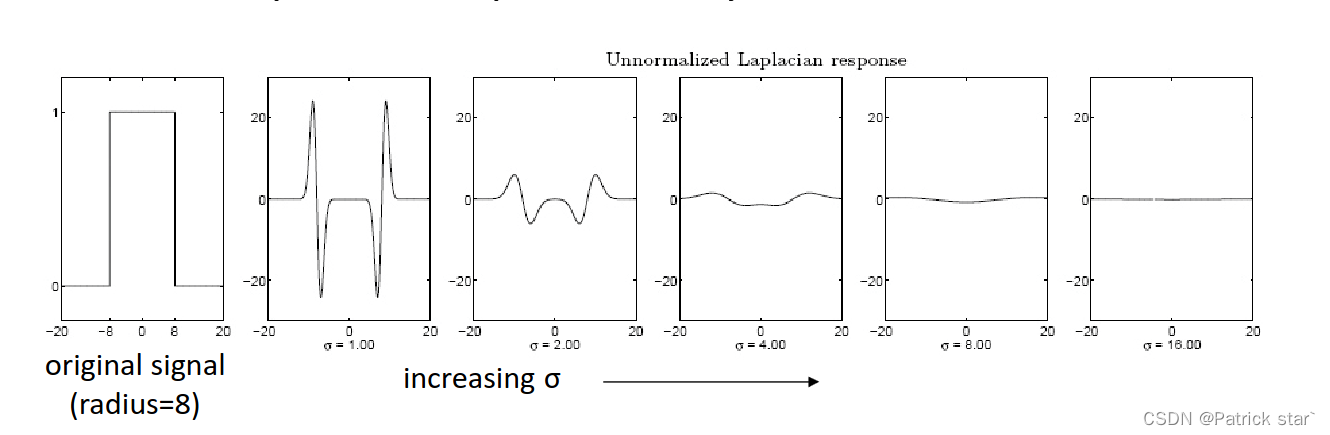

用不同的Laplacian对同一个信号进行卷积的时候，随着的增大，响应值会越来越不明显。

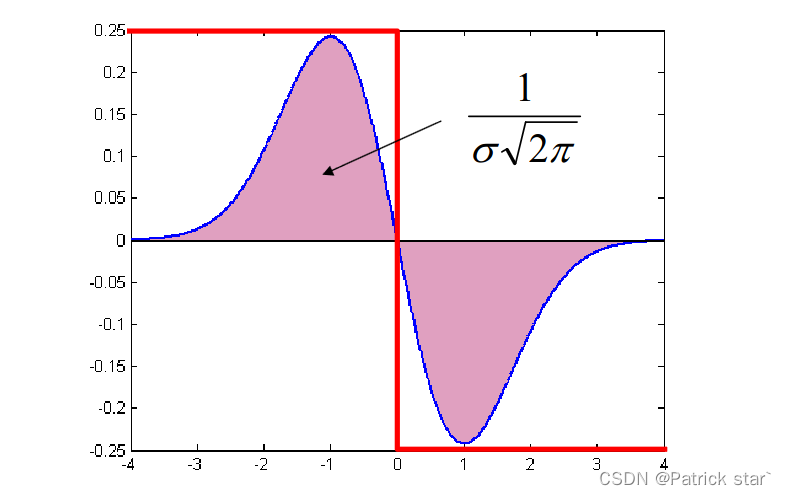

因为作为分母，越来越大，卷积后的信号值就会越来越小 ，对于一阶偏导需要对卷积后的信号补偿，对于二阶偏导需要对卷积后的信息补偿 ，将响应值固定在一个尺度上。

补偿之后，就能用反映尺度

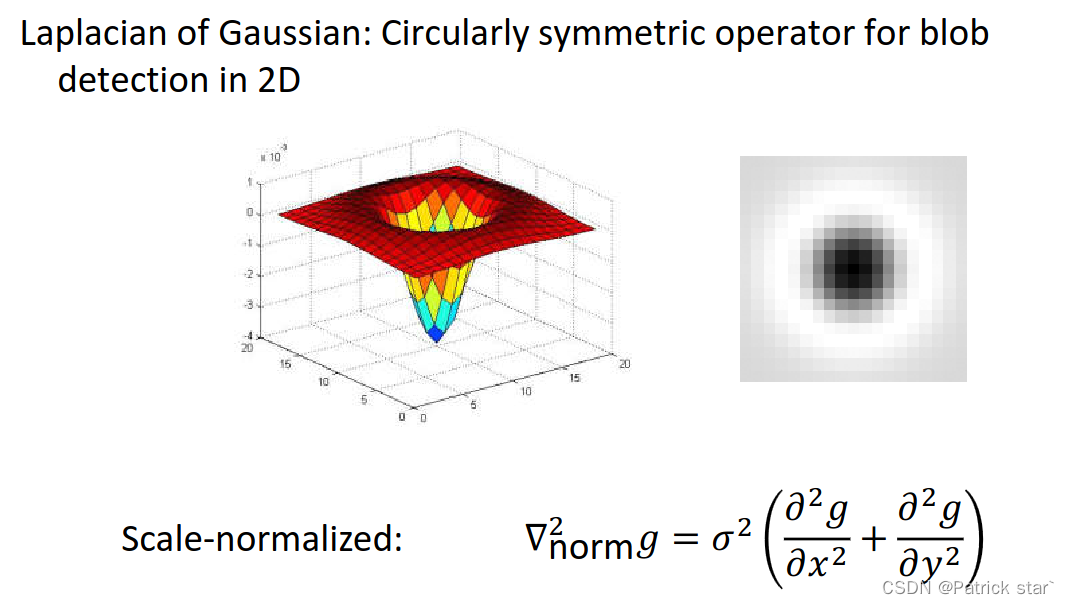

二维Laplacian高斯卷积核如下图所示：

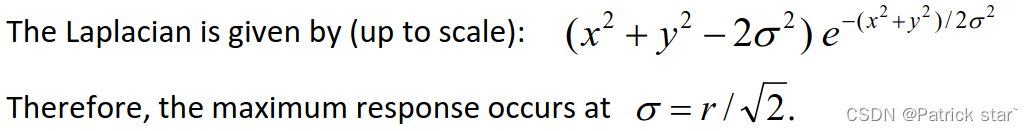

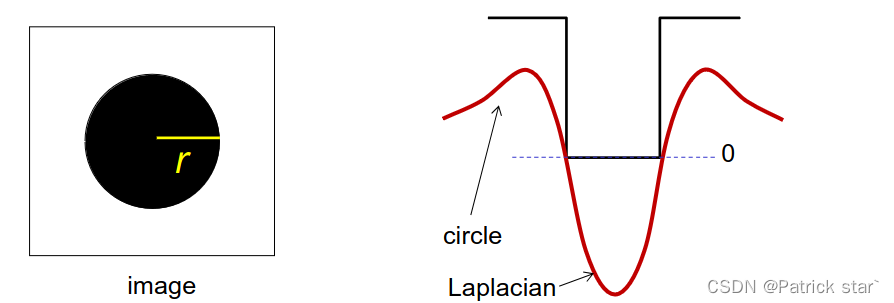

当半径值正好与Laplacian为0的值匹配上的时候，响应值最大

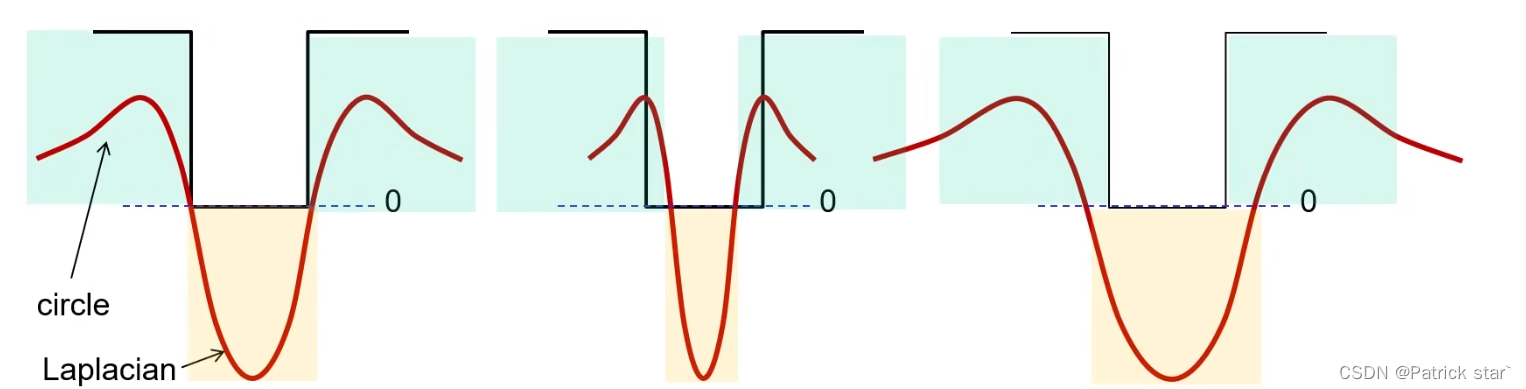

假设这个圆是二进制的，简单来说就是找到一个合适的laplacian卷积核，卷积之后使得laplacian卷积核中小于0的部分权值为0，laplacian大于0的部分权值为1。

找到合适的laplacian卷积核，它的与信号半径有对应关系

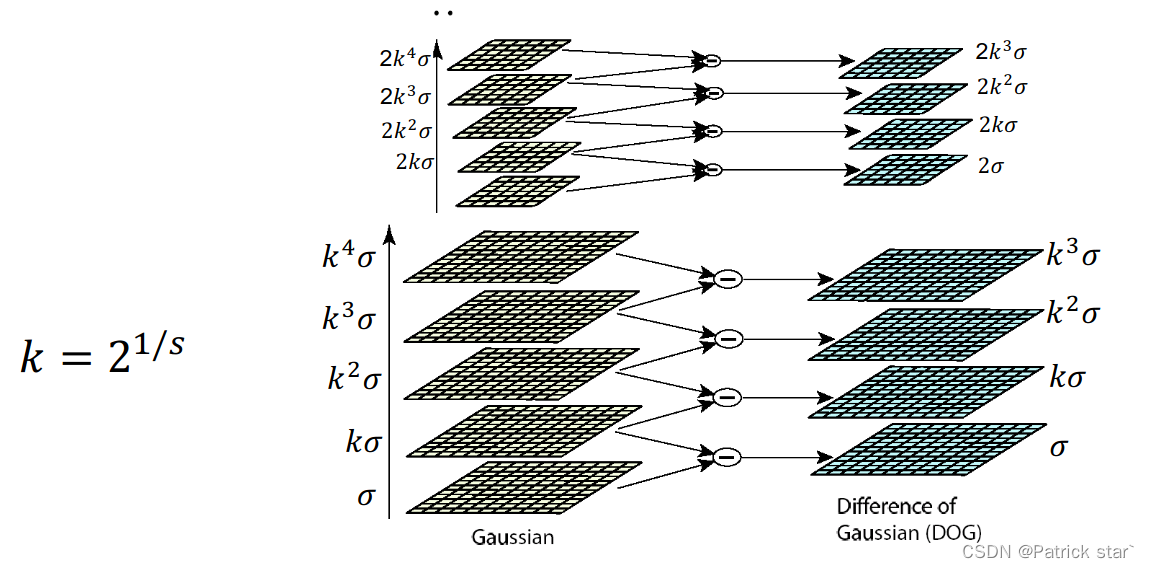

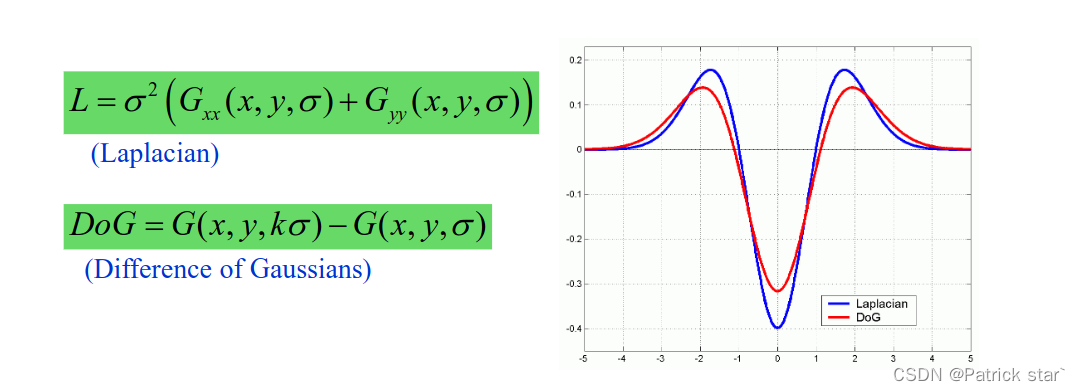

SIFT使用的是DoG模版（两个高斯模版的差分），拥有和Laplacian类似的特性

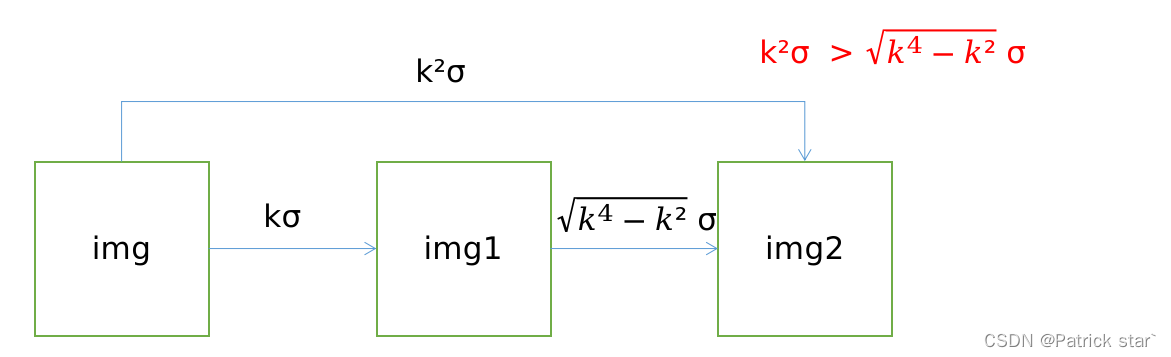

一般而言，随着的增大，窗口也会变大，Laplacian每一次都会在原图进行卷积，卷积的成本就会增大。而DoG是利用高斯卷积核来做的，可以通过对较小的卷积核卷积得到较大的卷积核，减小卷积成本。

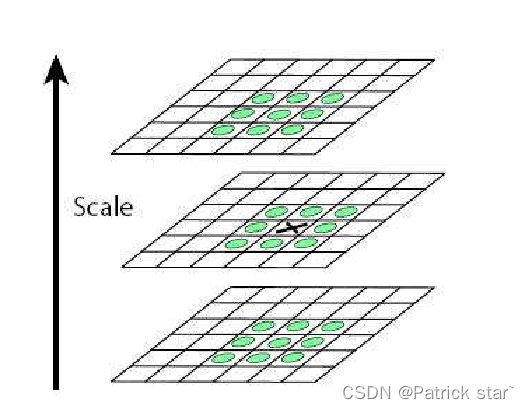

在找合适的尺度空间的时候，会进行非极大值抑制，只有当该点是27（上下两个尺度18个，当前尺度9个）个领接点中的极值时，认为该点为特征点，因此，有效DoG 个数为S时，总共的DoG个数为S+2(首尾不能构成三个尺度空间)。

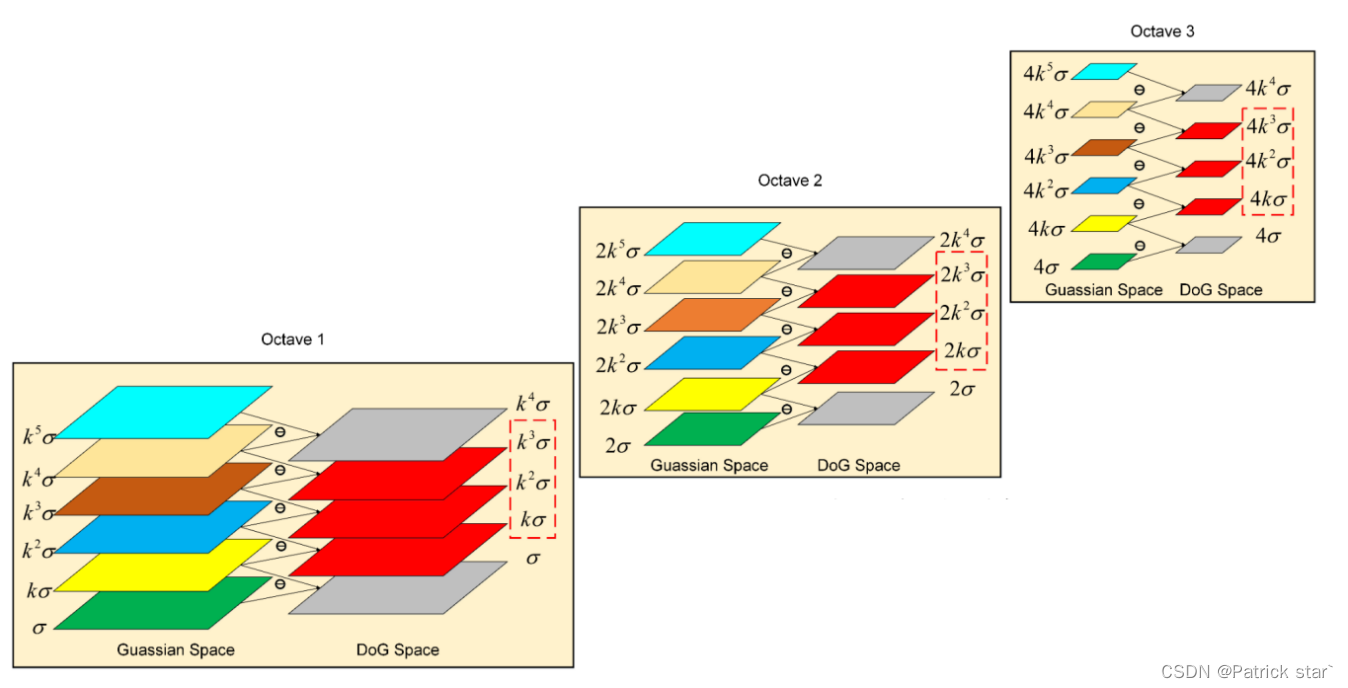

每一个Octave表示对GuassianSpace缩小1/2后卷积，当我们需要更大的尺度的时候，需要跟大的sigma，意味着更大的卷积核更多的计算。SIFT算法中，将这样操作可以转换为，将图像缩小1/2，得到结果后将响应的sigma放大2倍，这样减少了计算的同时也得到了更大的尺度空间。

K的取值同样也很讲究， ，s为有效DoG个数。

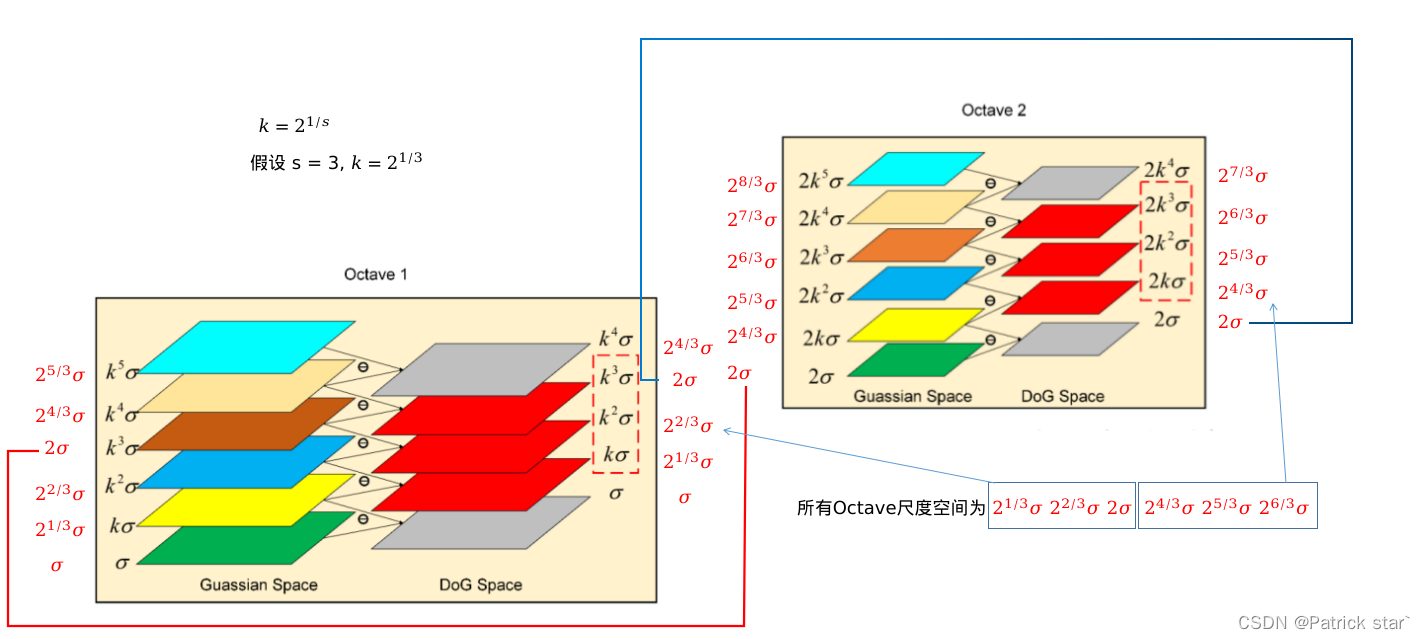

K这样取值的好处是，对应高斯空间来说，只要将倒数第三图下采样2倍就能得到下一个Octave的第一个图，对于DoG空间来说，当前最后一个有效DoG的sigma与下一个Octave的第一个有效DoG的sigma是连续的（如图所示）

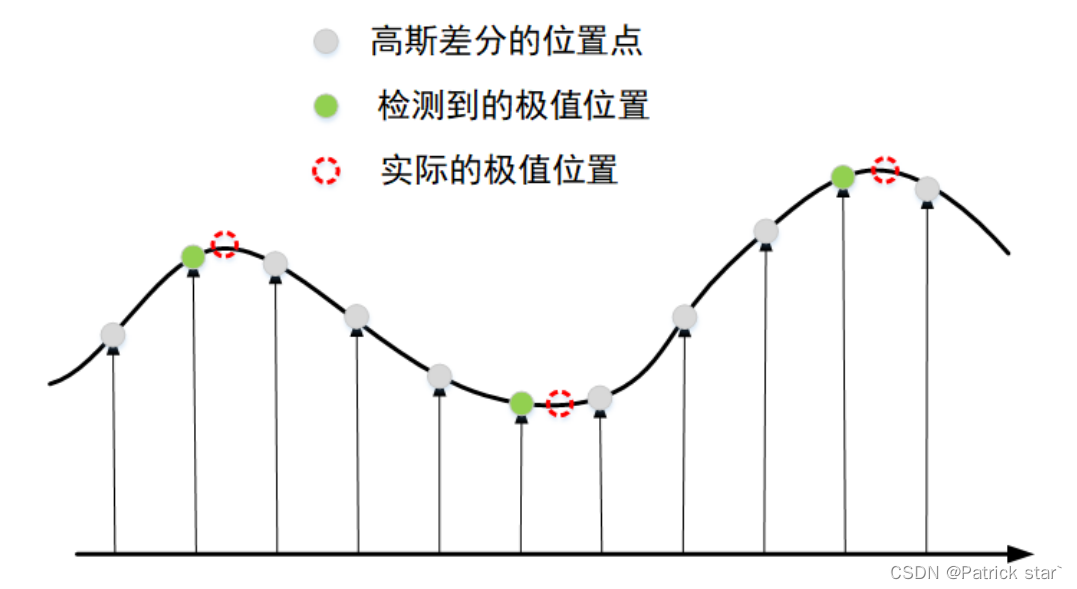

计算机中的数字图像是以离散的像素为单位，并且SIFT算法中的尺度空间也是离散的。在工程中往往要求获取更高精度的位置，比如亚像素精度。

如何确定DoG中的亚像素值呢？

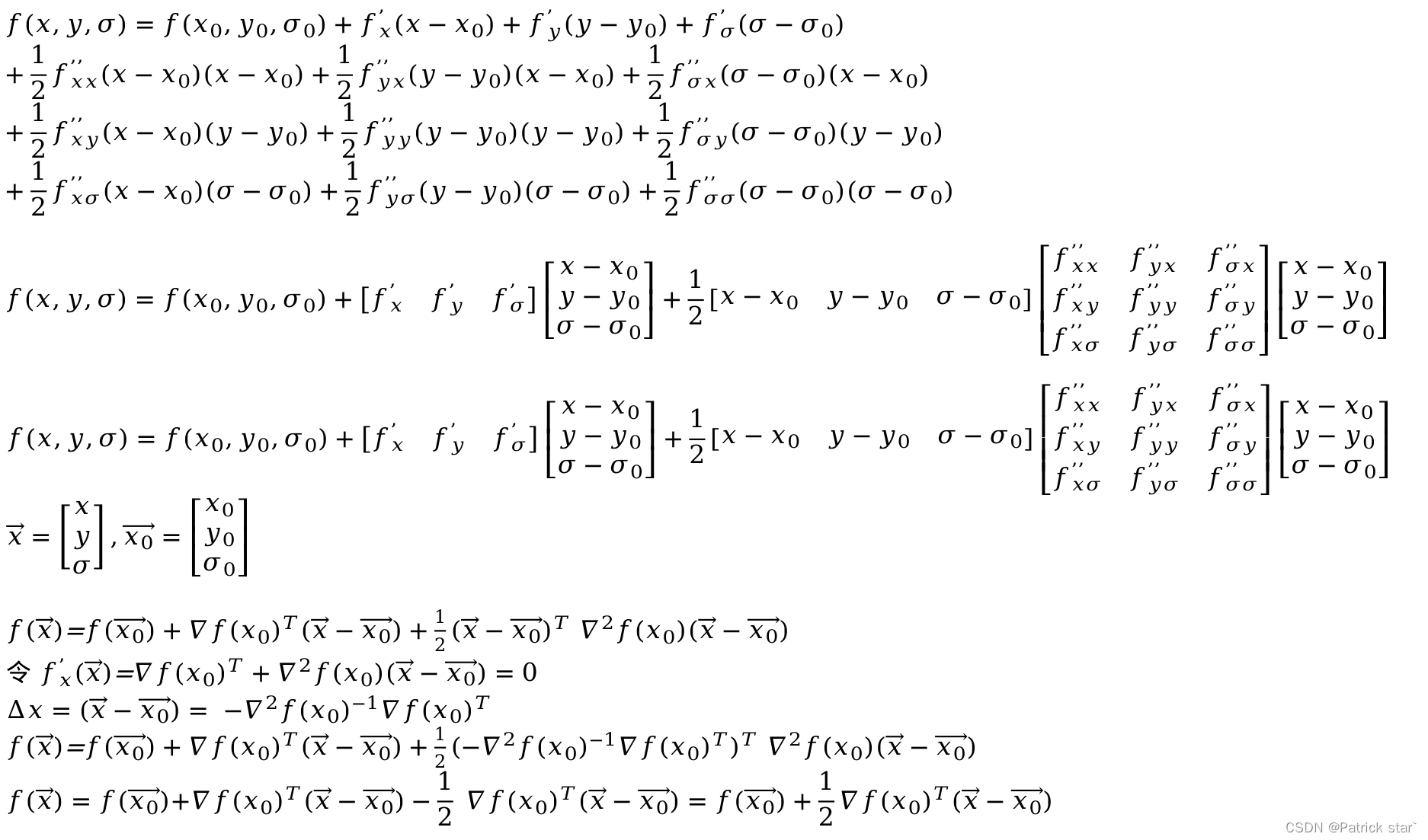

将离散的DoG值通过二阶泰勒展开，得到近似的三元函数,求取三元函数的极值

就是检测到的极值点与实际位置极值的差值，当差值小一个阈值时迭代结束。

解出后代回就是极值，而极值位置就是

然后还需要去除边缘点：

求解亚像素精度伪代码

极值点坐标
ix = kp.x
iy = kp.y
is = kp.s // sigma

//找到更合适的ix,iy
for (int i = 0; i < 5; i++){
    //最多迭代5次
    1、求Dx,Dy,Ds,Dxx,Dyy,Dss,Dxy,Dxs,
    //构造hessian矩阵
    Eigen::Matrix<float, 3, 3>
    H << Dxx, Dxy, Dxs, Dxy, Dyy, Dys, Dxs, Dys, Dss;
    float detH = H.determinant();
    if (detH == 0){
        delta_c = delta_r = delta_s = 0.0f;
        break;
    }
    Eigen::Matrix<float, 3, 3> H_inv;
    H_inv = H.inverse();//求逆
    Eigen::Vector3f b(-Dx, -Dy, -Ds);
    Eigen::Vector3f delta = H_inv * b;//计算delta
    delta_x = delta[0];
    delta_y = delta[1];
    delta_s = delta[2];

    //如果 |delta| < 0.6f 说明当前的极值点是正确的，不需要变ix,iy
    int dx = (delta_x > 0.6f) * 1 + (delta_c < -0.6f) * -1;
    int dy = (delta_y > 0.6f) * 1 + (delta_y < -0.6f) * -1;
    if(dc != 0 || dr !=0){
        //delta_x > 0.6f ix+=1,delta_x < -0.6f ix-=1
        ix += dx;
        iy += dy;
        continue;
    }
    break;
}
float val = dogs[1].at<float>(ix,iy) + 0.5f * (Dx*delta_x + Dr * delta_y + Ds * delta_s);
//去除边缘点
float hessian_trace = Dcc+Drr;
float hessian_del = Dcc*Drr - Dcr*Dcr;
float score = powf(hessian_trace,2) / hessian_del;
float score_thres =powf(edge_ratio_threshold+1,2) /edge_ratio_threshold;

//得到亚像素坐标
kp.x = (float)ix+delta_x;
kp.y= (float)iy+delta_y;
kp.s = (float)is+delta_s;

C++代码实现: GitHub - ldx-star/Feature-Matching
