环境

• Solidwoks2018 SP0 / Solidwoks2021 SP5；
• Ubuntu20.04；
• ROS1 Noetic;

Solidwoks2018 SP0对于平移副有问题，显示不出来，Solidwoks2021 SP5没有问题。
官网有段话：

There is a known STL export bug with SolidWorks 2018 that exists up to Service Pack 4 that renders this add-in unusable. If you are using 2018, please update to service pack 5 or use SolidWorks 2019 or later. 2017 and below may also work

我原来装的Solidwoks2018 SP0，非要试一下，发现确实有点问题，最后换成了Solidwoks2021 SP5。

准备

百度sw_urdf_exporter或https://github.com/ros/solidworks_urdf_exporter/releases下载插件;
我下载了1.5.1 (SolidWorks 2019 and 2018 SP 5)
不过有一些兼容性问题：

sw2urdf_1.6版本安装在solid works2012、2014、2016、2017、2020上会闪退
sw2urdf_1.5版本安装在solid works2017、2020上可以正常运行

sw2urdf插件安装提示

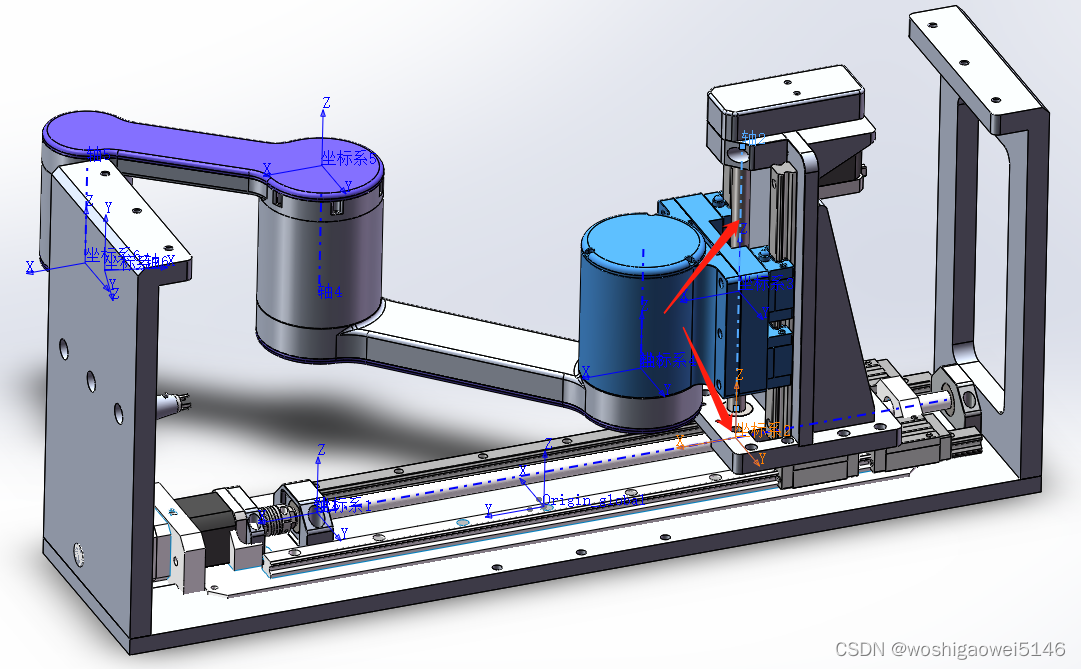

创建每一个link的点/基准轴/坐标系

网上的教程一般都是旋转副，我这里有2个平移副。

精简装配体为5个轴（根据实际机械臂的情况），这个需要一定工作量（如果模型很乱的话）。
也可以不简化，后面可以手动选取，不过建议还是简化的好，特别是零件乱的时候。

创建每一个link的点和坐标系，要与ROS中坐标系方向一致。

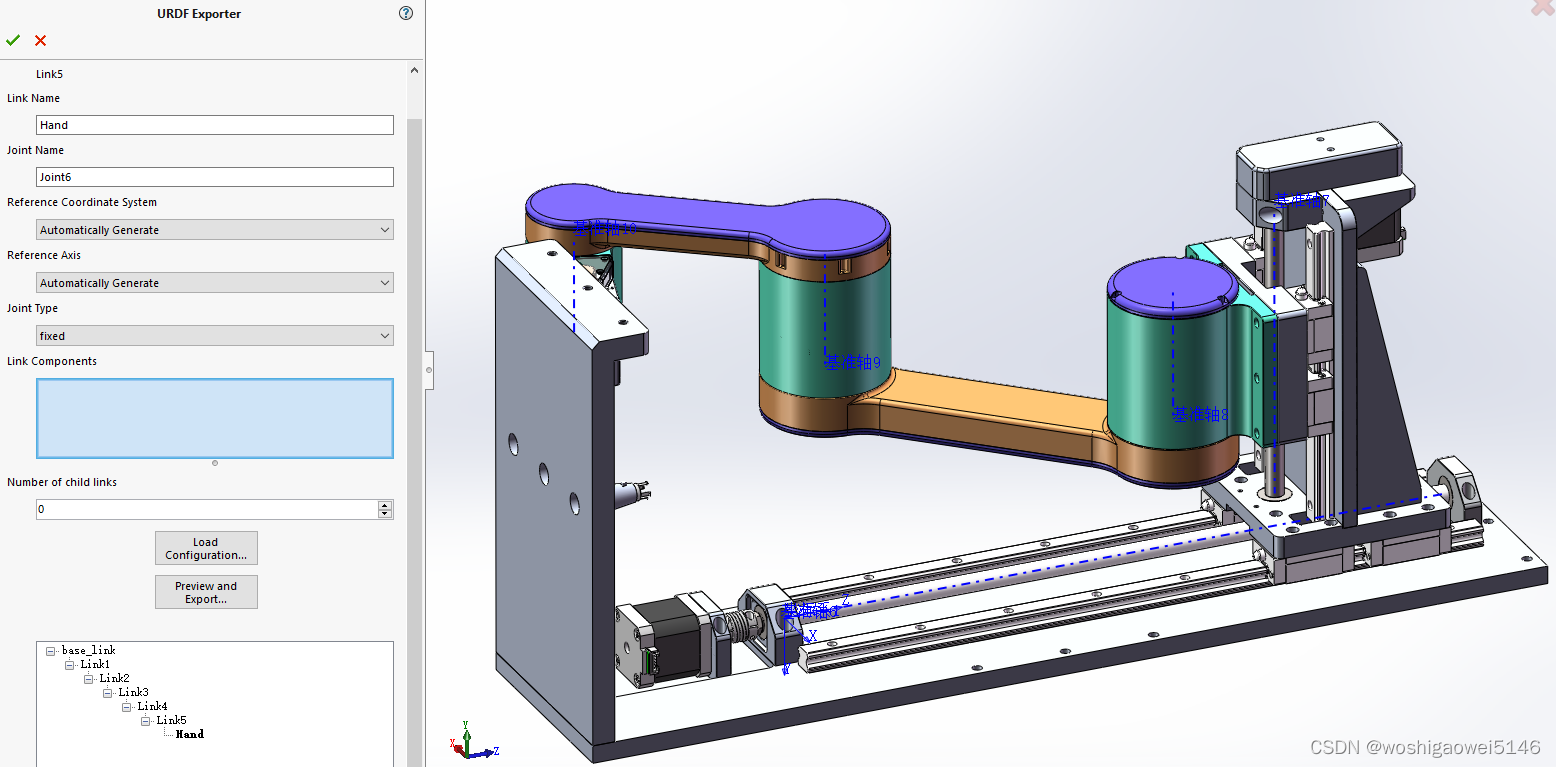

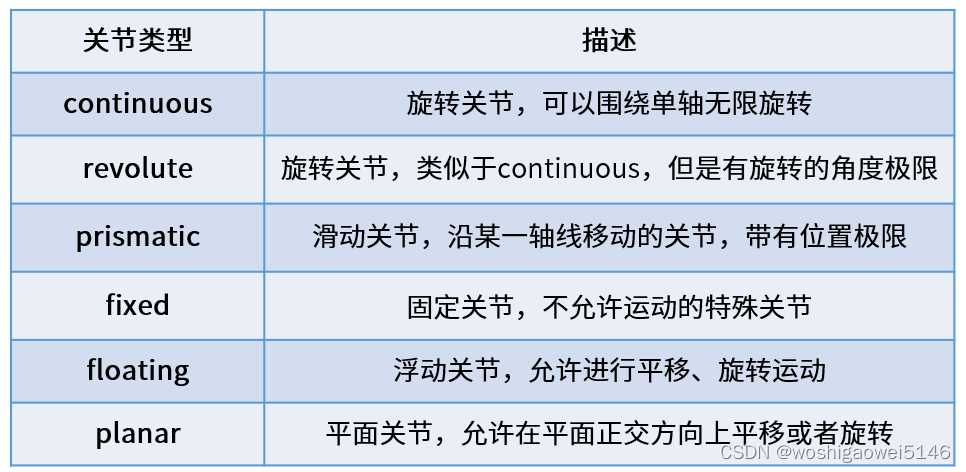

选择工具，然后在下拉菜单中找到File，选择Export as urdf。分别选择基座和各个轴，命名连杆和轴的名称。注意选择关节的类型，我这里有2个平移轴，三个旋转轴。

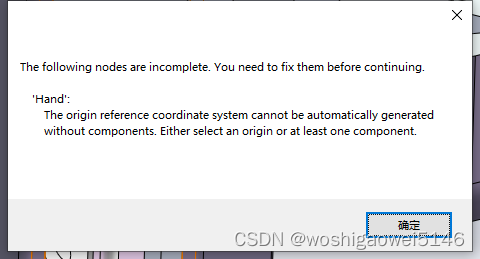

点击Preview and export，出现如下：

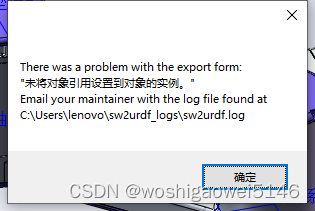

应该是末端执行器没有设置坐标系的原因。加上坐标系。

发现双击URDF Export Configuration打不开，重新从工具打开。

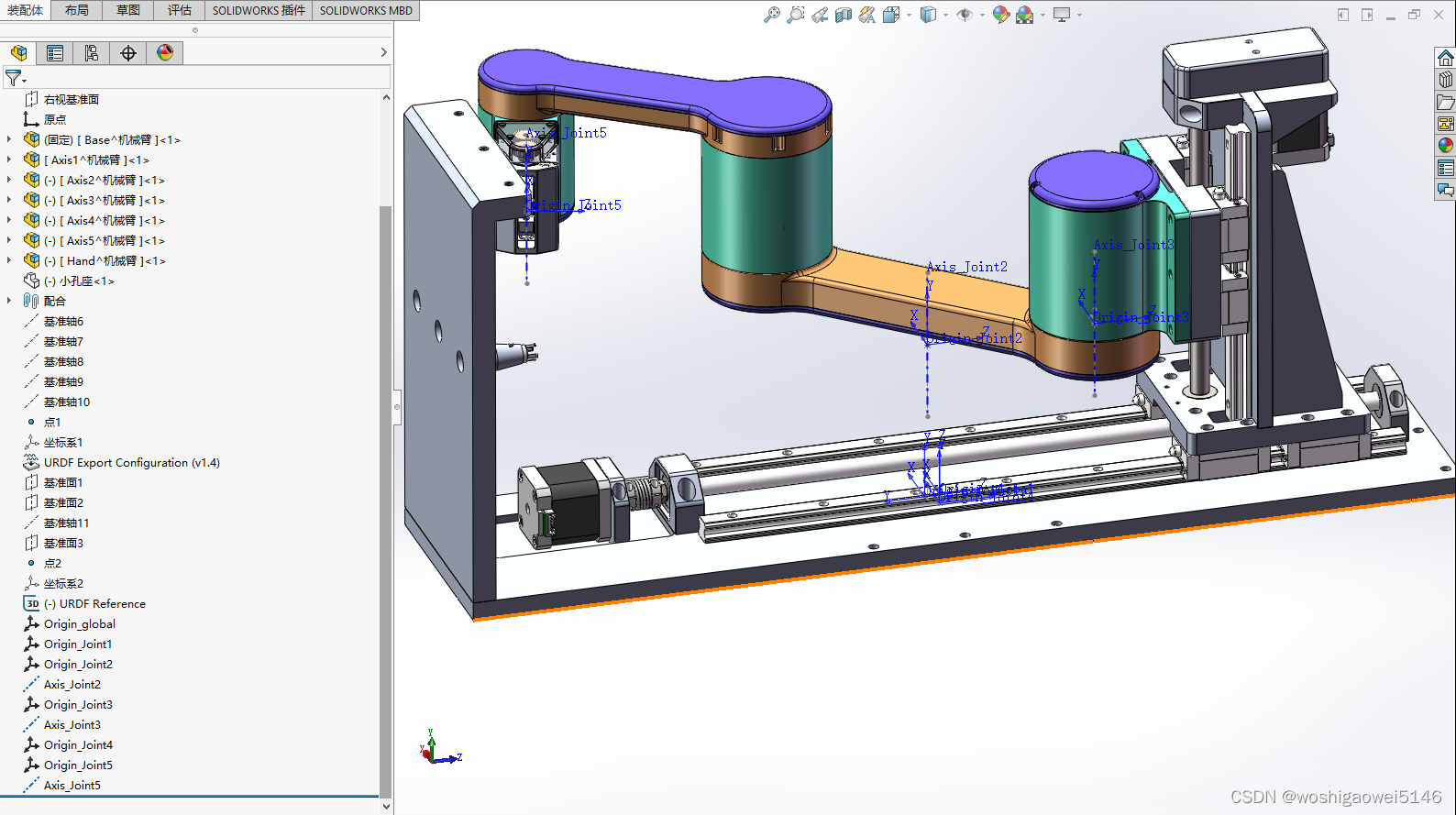

生成后，发现自动生成的坐标系位置不太对，好几个坐标系都重合到底部了。没办法，还是自己设置坐标系位置，谁让咱这是非标的结构。

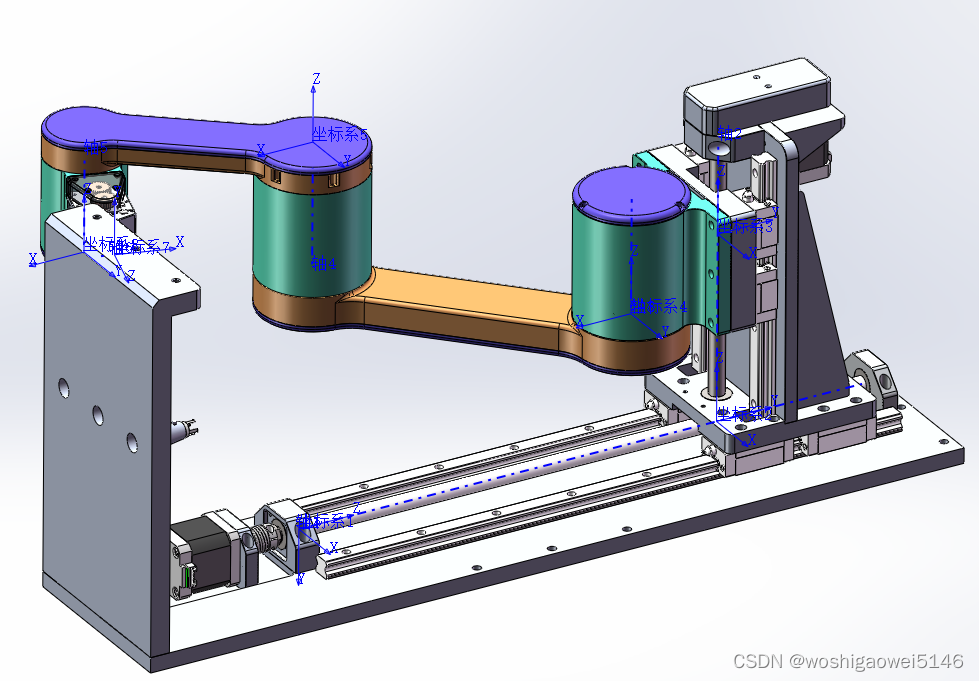

按照改进DH的方法建立各个轴的坐标系。

https://blog.csdn.net/woshigaowei5146/article/details/123636453?spm=1001.2014.3001.5502

平移副的轴方向应该选为运动方向

https://answers.ros.org/question/77561/sw2urdf-how-to-generate-linear-axis/

平移副的坐标系应该选在其所在轴的轴线上，而不要选在随Link移动的坐标系。

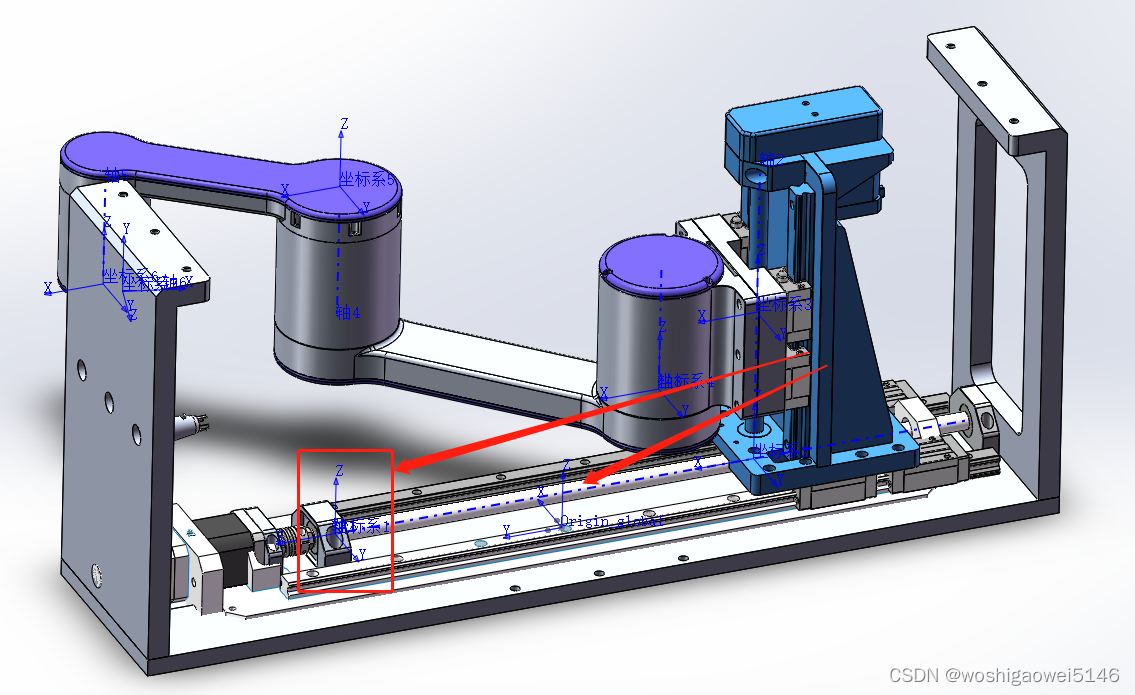

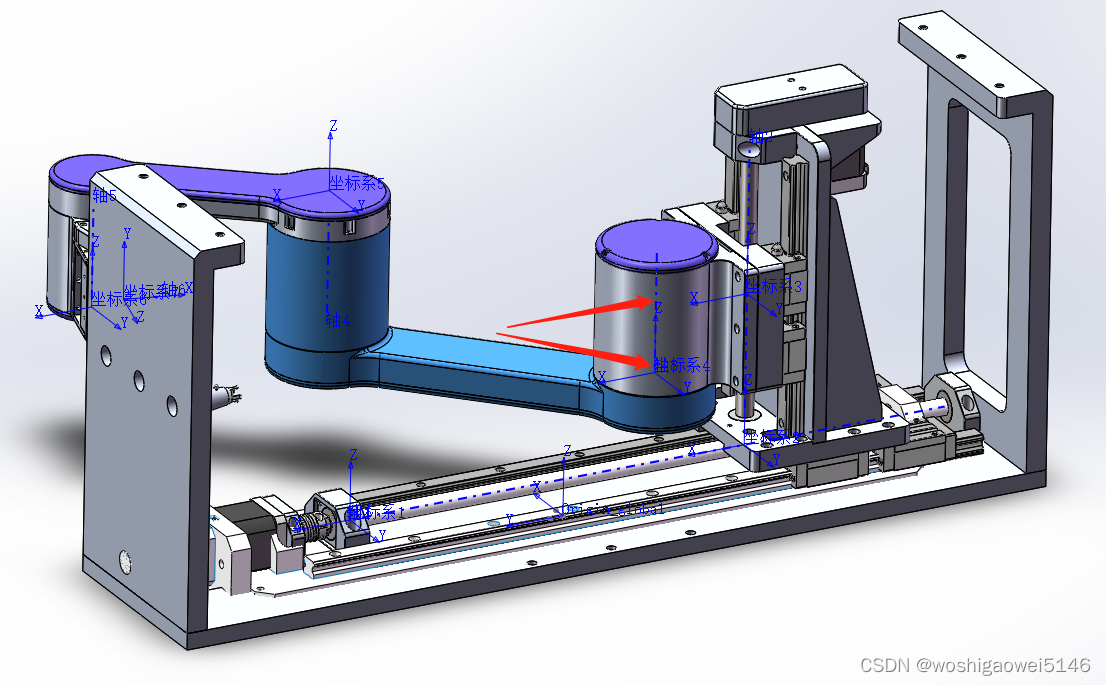

下图是Link1和Link2两个平移副的坐标系和轴选择。



其余旋转副类似。点击Preview and Expert.

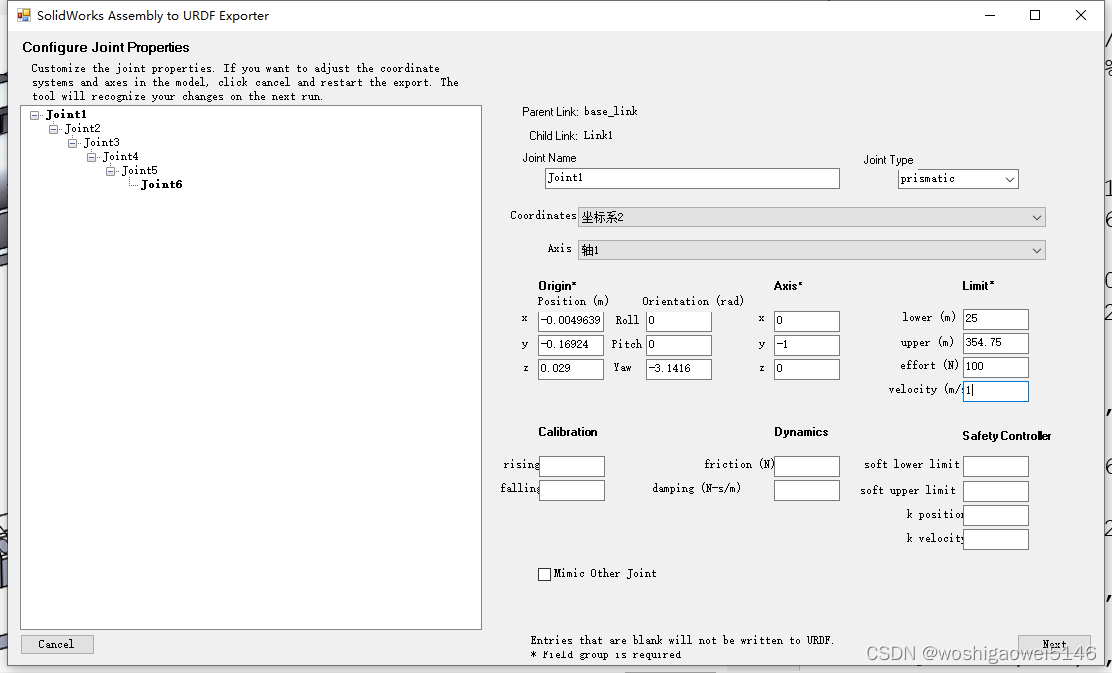

检查并输入量程，力，速度。注意：量程一定要输入，否则后面没有滚动条。

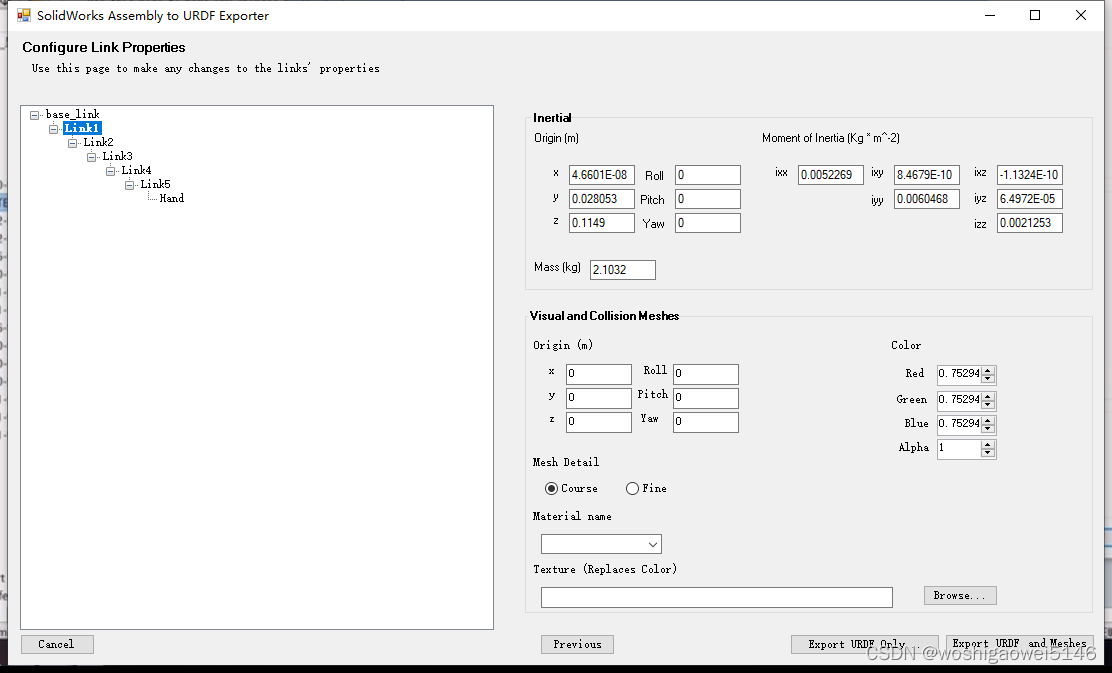

自动计算惯性矩的参数

export and mesh,最后生成的文件如下：文件夹命名为：solid_urdf

导入到Ubuntu20.04中。拷贝到/home/gw2/ws_moveit/src

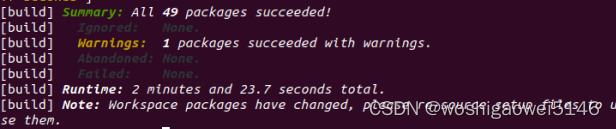

直接用catkin build

source devel/setup.bash
roslaunch solid_urdf display.launch

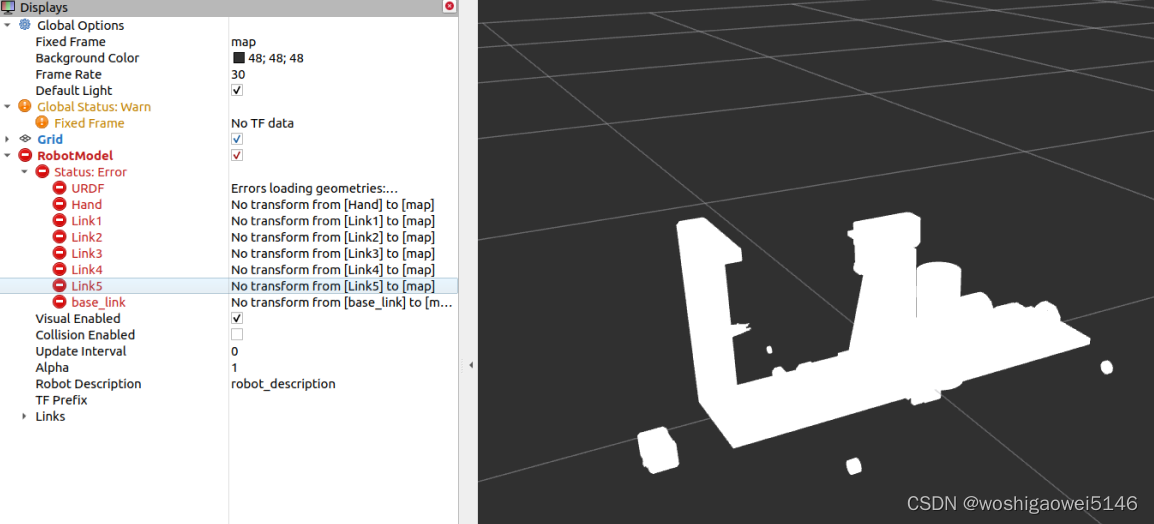

有错误并散落了一地。

确认/launch/display.launch文件中的 robot_state_publisher节点的 type为“robot_state_publisher”

https://blog.csdn.net/weixin_44525754/article/details/113773085

再次编译

cd ~/ws_moveit
catkin build -DCATKIN_WHITELIST_PACKAGES="solid_urdf" 或者catkin_make -DCATKIN_WHITELIST_PACKAGES="solid_urdf"
source devel/setup.bash
roslaunch solid_urdf display.launch

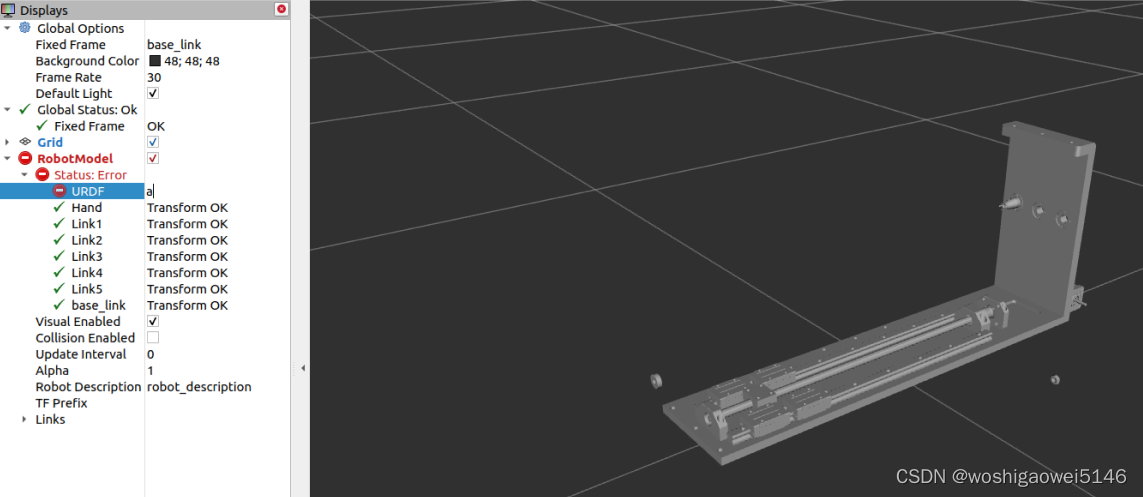

只能看到单个零件并且报错：

Errors loading geometries:
• for link 'Hand':
Could not load mesh resource 'package://solid_urdf/meshes/Hand.STL'
Could not load mesh resource 'package://solid_urdf/meshes/Hand.STL'

发现是实体之间没有连接。 修改后还是无效，可能是手爪太小了，网络不好划，先把手爪删除。

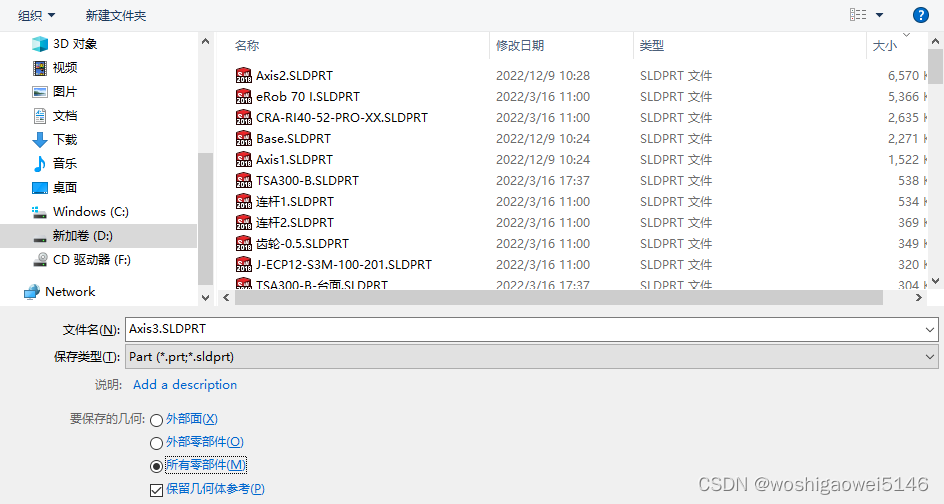

考虑把装配体组合成零件。

试了很多次发现只有旋转副可以完整显示，平移副无法显示。弄了两天一直有问题。教训，官网的话不听非要以身试险。

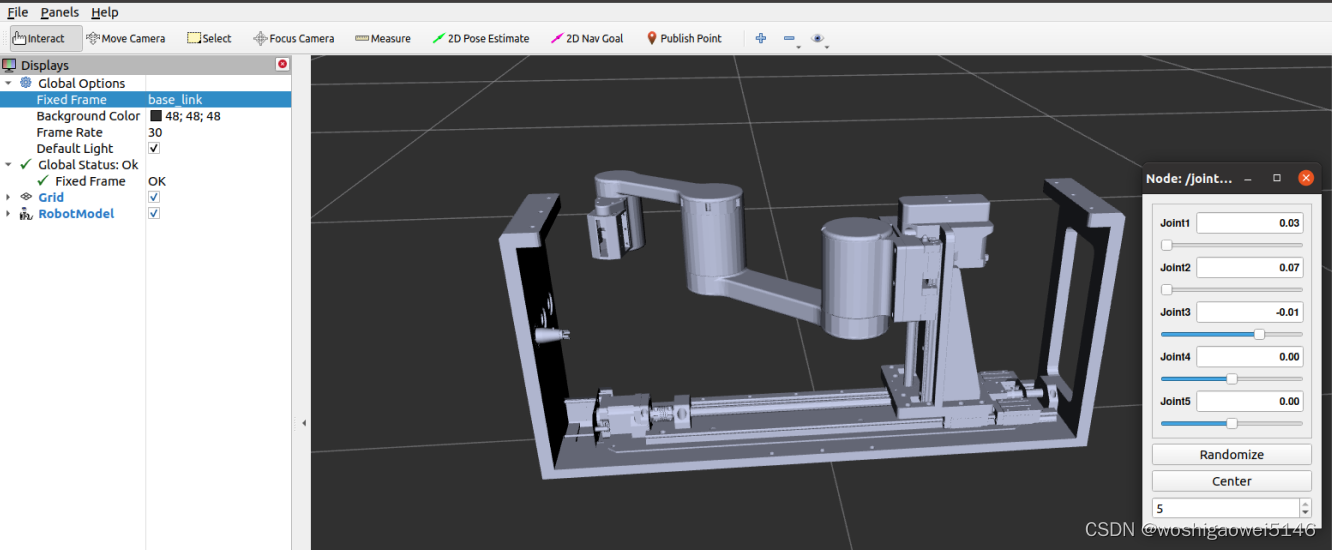

最后换成了Solidwoks2021 SP5成功了。Add Robot Model滚动条可以显示转动移动效果。（此时，仅可移动滚动条）

故障问题解决

导出到ROS后零件散落一地：

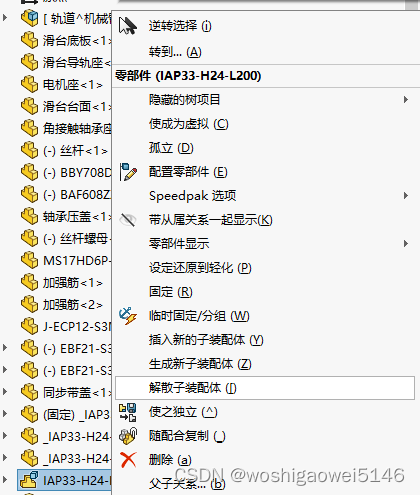

原因是零件重名了，需要重新复制并替换，用UR3实测确实有效果。

https://blog.csdn.net/weixin_45422543/article/details/126276118

不用管，重新打开。

fixed frame 无法选择
把rosrun关掉，奇怪。

[ERROR] [1675234408.083210061]: Robot semantic description not found. Did you forget to define or remap ‘/robot_description_semantic’?
[ WARN] [1675235168.740292992]: The root link base_link has an inertia specified in the URDF, but KDL does not support a root link with an inertia. As a workaround, you can add an extra dummy link to your URDF.
警告可通过：https://blog.csdn.net/just_do_it567/article/details/111592800解决
错误可通过：在launch文件添加：

  <param name="robot_description_semantic" textfile="$(find solid_urdf6)/urdf/solid_urdf6.urdf" />

https://ipab-slmc.github.io/exotica/Setting-up-ROSlaunch.html

https://www.bilibili.com/video/BV1Tx411o7rH/?spm_id_from=333.337.search-card.all.click&vd_source=b4c4429584a0519633ca5725bcfc1888
https://blog.csdn.net/m0_46325898/article/details/124955142
https://blog.csdn.net/qq_34935373/article/details/88647161

CMake Deprecation Warning at CMakeLists.txt:1 (cmake_minimum_required): Compatibility with CMake < 2.8.12 will be removed from a future version of CMake.
打开CMakeLists.txt，把cmake_minimum_required(VERSION 2.8.3)改为cmake_minimum_required(VERSION 2.8.12)

CMake Error at CMakeLists.txt:5 (find_package): By not providing “Findcatkin.cmake” in CMAKE_MODULE_PATH this project has asked CMake to find a package configuration file provided by “catkin”, but CMake did not find one.
