OpenWrt 开发流程

deepwater_zone

8759人浏览 · 2019-07-28 17:24:35

deepwater_zone · 2019-07-28 17:24:35 发布

文章目录

1、搭建 OpenWrt 开发环境

1.1 配置编译环境

为了能正常的编译 OpenWrt 源码，我们需要在 Ubuntu 系统中安装一些软件。打开一个终端，在 Ubuntu 终端下面输入命令：

sudo apt-get install subversion build-essential libncurses5-dev zlib1g-dev gawk git ccache gettext libssl-dev xsltproc

在这里插入图片描述

序号	包名	描述
1	`build-essential`	-
2	`libncurses5-dev`	-
3	`zlib1g-dev`	-
4	`gawk`	-
5	`git`	开源的分布式版本控制系统
6	`subvision`	-
7	`ccache`	-
8	`gettext`	-
9	`libssl-dev`	-
10	`xsltproc`	-

注意：如果未完全安装以上软件，可能会造成编译 OpenWrt 源码时出错，请务必安装完全。

1.2 获取 JS7628 配套的 OpenWrt 源码

在 JS7628 开发板配套资料\JS7628 开发板源码\openwrt 源码\openwrt_CC_mt76xx_zhuotk_source_20170112.tar.bz2 里面已经提供了下载好的 OpenWrt 源码，此源码已经更新了安装包，根据 JS7628 开发板功能进行了修改。

将该安装包拷贝到当前登录 Ubuntu 的【用户的工作目录】（即 /home/leo 目录下），切换到 /home/leo 目录下并且 操作：

序号	操作	描述
1	`tar xjvf openwrt_CC_mt76xx_zhuotk_source_20170112.tar.bz2 -C ./`	解压源码包到`当前目录`（`./`）
2	`cd openwrt_CC_mt76xx_zhuotk_source`	进入`源码目录`（source）
3	`./scripts/feeds install -a`	`安装`更新的软件包

提示：这个源码编译出来的 OpenWrt 固件可以在 JS7628 开发板上正确运行。

1.3 make menuconfig 配置系统功能

OpenWrt 也具有像经典的 Linux 的 make menuconfig 功能，用户用一种熟悉的方式对 OpenWrt 系统功能进行配置。
获取到 OpenWrt 源码 后，我们在 OpenWrt 源码 根目录下输入以下命令：

make menuconfig

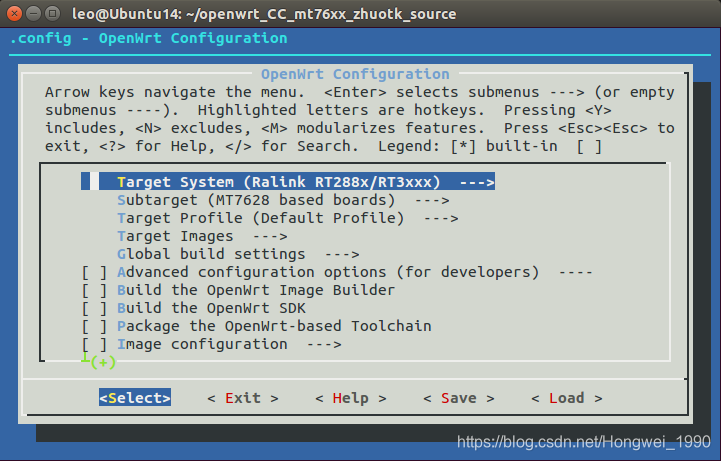

效果如图所示：
在这里插入图片描述
上图的这个界面，对于之前做 Linux 开发的人员来说，应该是感觉很熟悉了。在这里，可以对 OpenWrt 的各种功能进行配置，包括选择【芯片平台】、选择各种各样功能的【安装包】、生成【交叉工具链】等等，非常多。

序号	按键操作	描述
1	`<Enter>`	选择子菜单 `--->`
2	`<Y>`	include，包含（勾选）
3	`<N>`	exclude，不包含（取消勾选）
4	`<M>`	modularizes features，模块化功能
5	`<Esc><Esc>`	退出

说明：[*] built-in

1.3.1 关于 `IOT-device`、`IOT-gateway` 模式的配置

进入到菜单：
Kernel modules —>
Other modules —>
< > kmod-sdhci-mt7620

序号	选择	描述
1	如果选上`kmod-sdhci-mt7620`	开发板`支持` micro SD 卡接口功能，同时启用`IOT-device`功能
2	如果选择不启用	则开发板`不支持` micro SD 卡接口功能，并启用`IOT-gateway`功能

1.4 编译 OpenWrt 源码（make V=s）

切换到 OpenWrt 源码 根目录下，输入以下命令：

make V=s

编译源码，V=s 是用来生成编译信息的，方便用户查找出错原因。

接下来就是漫长的等待，少则 2-3 个小时，多则 1-2 天。耗时在于 OpenWrt 系统要下载各种各样的 源文件安装包，编译 Linux 内核，生成交叉工具链，生成各种工具，生成文件系统等，工作量非常大（不用担心，这一切都是它自动完成的）。其中最耗时也最容易出错的就是下载各种 源码包 了，因为这些源码包绝大部分都是从国外下载的，所以速度很慢，而且非常容易出现无法下载的情况，最终导致 OpenWrt 编译报错。

提示：在 JS7628 开发板配套资料\JS7628 开发板源码\openwrt 源码\dl 下，已经将这些需要下载的 源码包 下载好了，只需要将里面的文件拷贝到 Ubuntu 里面的 openwrt 源码根目录\dl 下即可。

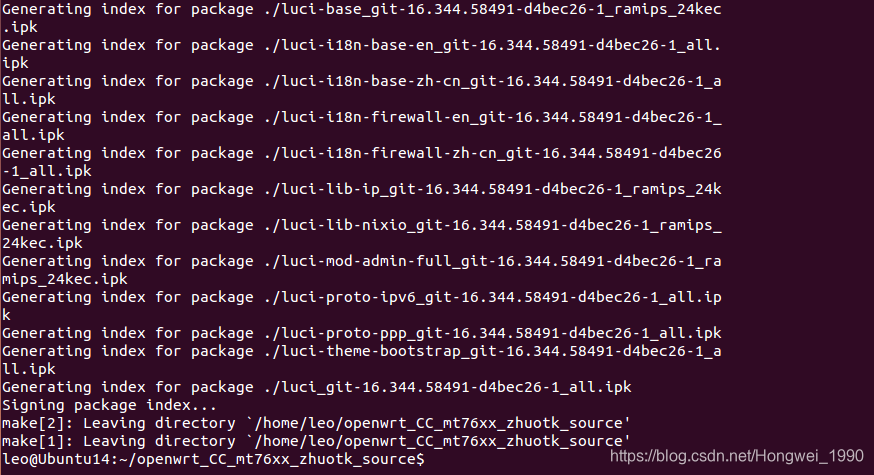

最后，编译成功会出现类似下图的提示：
在这里插入图片描述

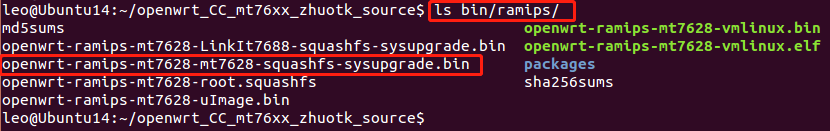

编译完成后的 JS7628 的 OpenWrt 固件 openwrt-ramips-mt7628-mt7628-squashfs-sysupgrade.bin 可以在 openwrt/bin/ramips/ 下找到：

IPK 安装包 在 openwrt/bin/ramips/packages/ 目录下，如图所示：

以下 3个文件夹均放有 IPK 安装包：

序号	文件夹	描述
1	`base`	存放系统`基本`的安装包
2	`luci`	存放 `LuCI`网页相关的安装包
3	`packages`	存放其他很多的功能安装包

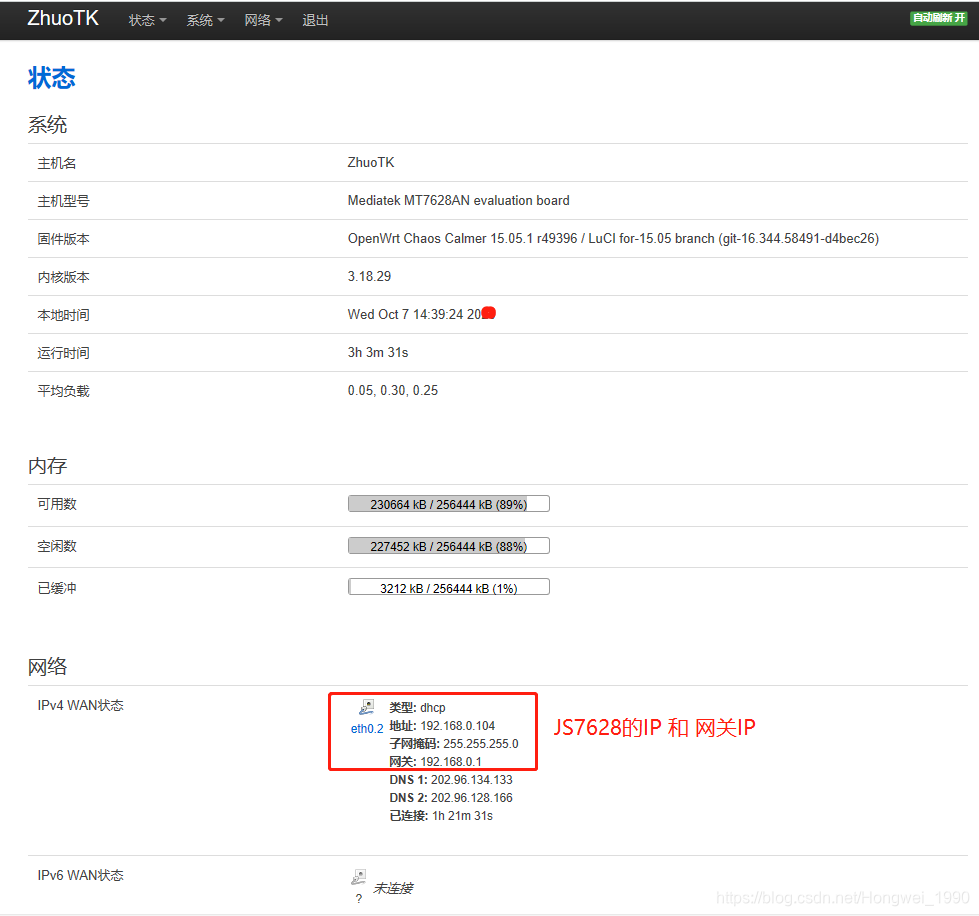

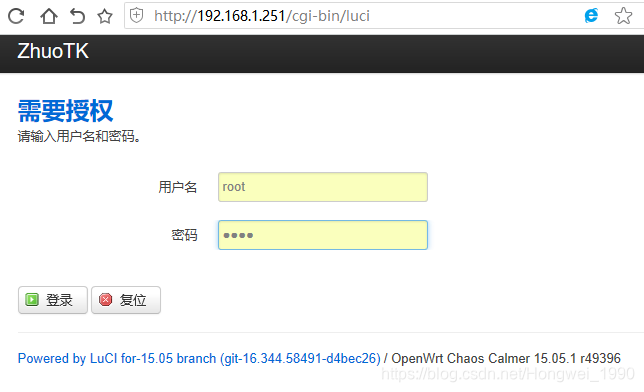

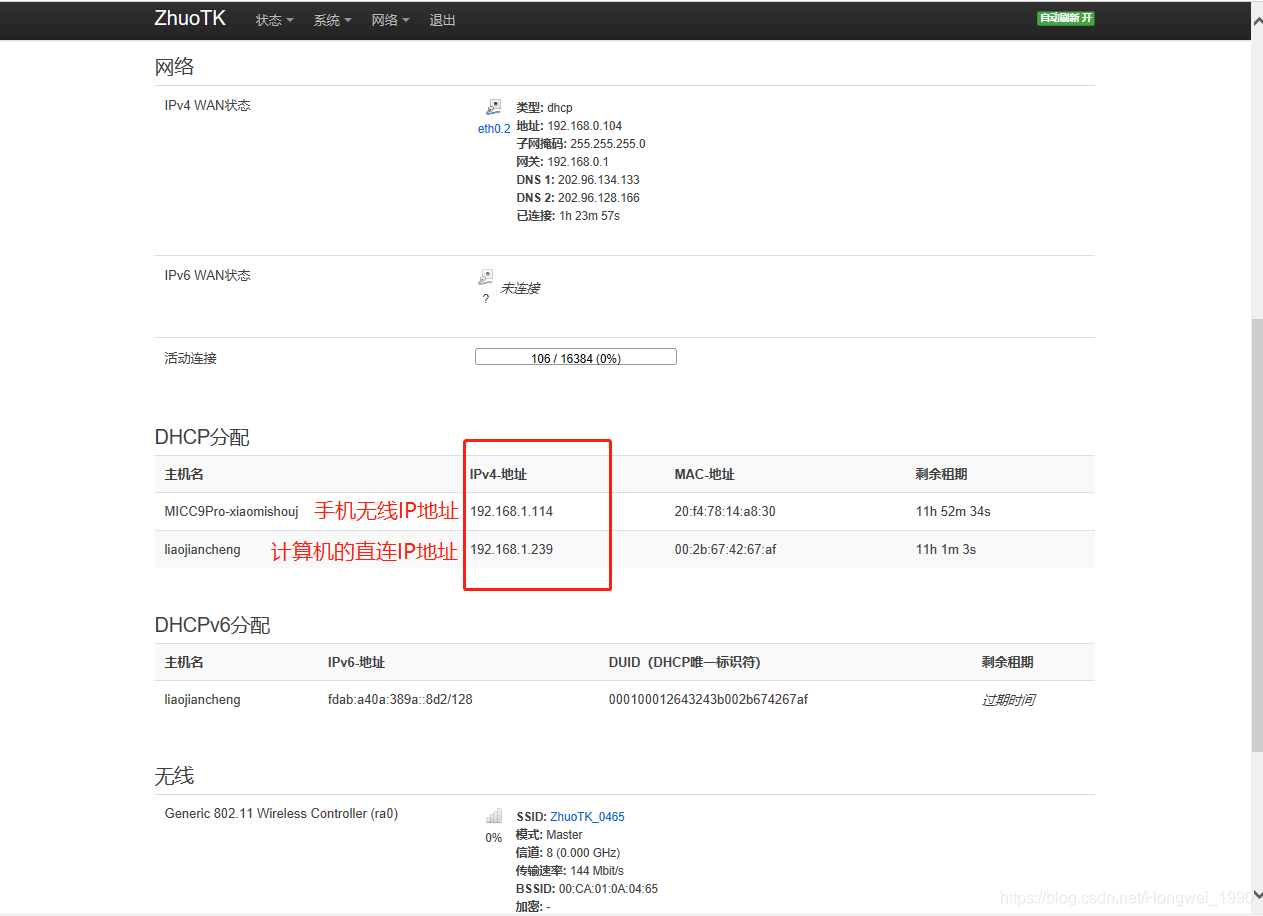

2、刷新 OpenWrt 固件

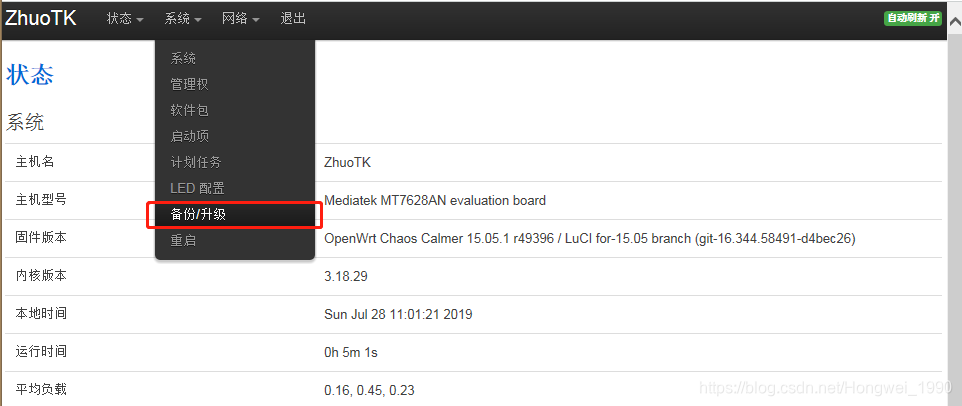

2.1 备份/升级

在这里插入图片描述

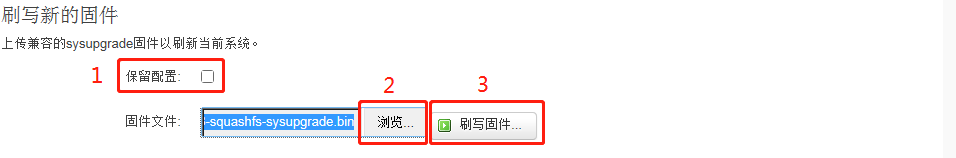

2.2 刷新固件

（1）如果勾选 “保存配置”，则系统在刷新固件后，系统的会根据 “配置” 里面的路径，保持里面的文件不变，系统会更新内核。
（2）如果去掉 “保存配置”，刷新后，将是一个全新的系统。此时也可以利用之前的 “恢复配置” 恢复系统。

在随后跳出的文件选择页面中，选中要上传的 固件，并单击 “打开”，如下图所示：
在这里插入图片描述

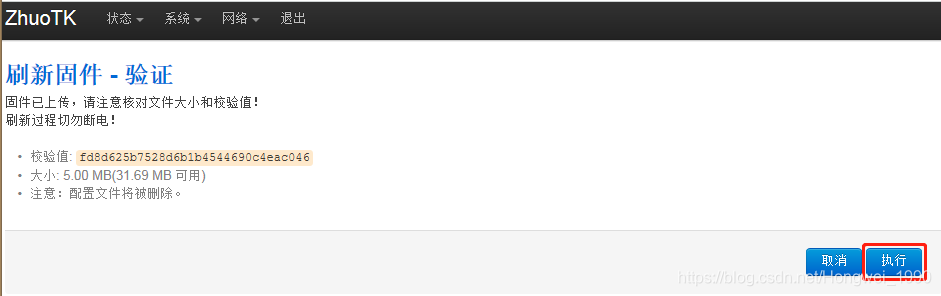

2.3 执行

在这里插入图片描述

3、生成交叉工具链（Toolchain）

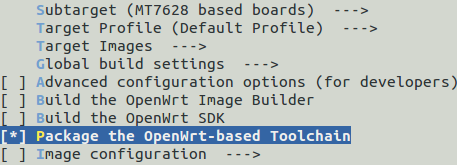

用户如果想自己编译获得 OpenWrt 的交叉工具链，只需要在 OpenWrt 的 menuconfig 顶层配置界面中，勾选上 Build the OpenWrt based Toolchain，如下图所示：
在这里插入图片描述
然后保存退出，再次 make V=s，生成的 交叉工具链 将在 openwrt 源码目录/bin/ramips/OpenWrt-Toolchain-ramips-mt7628_gcc-4.8-linaro_uClibc-0.9.33.2.Linux-x86_64.tar.bz2 下找到。

（提示：不方便编译的用户，可以在 JS7628 开发板配套资料\ JS7628开发板固件镜像安装包\ 交叉工具链 中找到编译好的 Openwrt 交叉工具链，可以直接拿来使用）

4、安装交叉工具链（Toolchain）

OpenWrt 交叉工具链和一般的 Linux 软件包一样，需要将其 解压 到需要安装的目录中，然后设置 环境变量 即可。下面是安装步骤：

4.1 解压交叉工具链压缩包（/opt）

将 交叉工具链 安装到 Ubuntu 的 /opt 目录下。首先切换到 OpenWrt 的 根目录 下，输入如下命令：

sudo tar xjvf ./bin/ramips/OpenWrt-Toolchain-ramips-mt7628_gcc-4.8-linaro_uClibc-0.9.33.2.Linux-x86_64.tar.bz2 -C /opt/

将 交叉工具链 压缩包 解压 到 Ubuntu 系统的 /opt/ 目录下。

4.2 设置环境变量（export PATH）

执行命令：

sudo vi /etc/bash.bashrc

在文件最后添加以下两行配置：

export PATH=/opt/OpenWrt-Toolchain-ramips-mt7628_gcc-4.8-linaro_uClibc-0.9.33.2.Linux-x86_64/toolchain-mipsel_24kec+dsp_gcc-4.8-linaro_uClibc-0.9.33.2/bin:$PATH
export STAGING_DIR=/home/leo/openwrt_CC_mt76xx_zhuotk_source/staging_dir

效果如下：
在这里插入图片描述

上面这个 STAGING_DIR 变量中的 /home/leo/openwrt_CC_mt76xx_zhuotk_source/ 是开发者实际放 OpenWrt 源码 的 根目录。如果这个 STAGING_DIR 变量不设置的话，会在用 交叉工具链 编译文件时有警告，但是 不影响编译结果。保存退出。

最后，让环境变量 生效 的命令：

source /etc/bash.bashrc

4.3 检查是否安装成功（mipsel-openwrt-linux-gcc -v）

输入以下命令：

mipsel-openwrt-linux-gcc -v

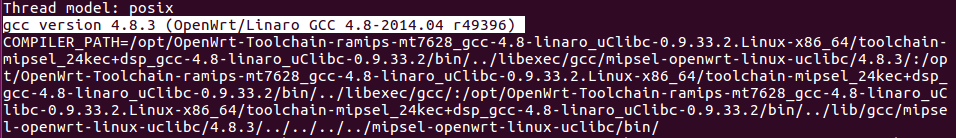

此时应打印出 交叉编译工具 的一些信息，表示 安装成功，如下图所示：
在这里插入图片描述

如果是出现：“mipsel-openwrt-linux-gcc -v 未找到命令” 可能是环境变量的路径设置错误：
例如：“处理器架构” 选择错误，比如"opt/OpenWrt-Toolchain-ramips-mt7628_gcc-4.8-linaro_uClibc-0.9.33.2.Linux-x86_64"
写成"/opt/OpenWrt-Toolchain-ramips-mt7628_gcc-4.8-linaro_uClibc-0.9.33.2.Linux-i686/"

5、配置 JS7628 开发板硬件默认功能（修改DTS）

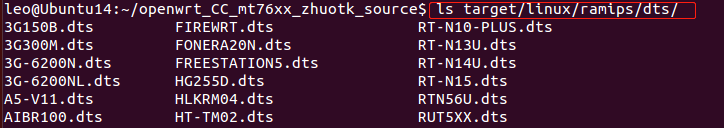

在 OpenWrt 系统源码里面，采用 MTK（联发科）芯片的板子硬件配置文件 DTS（Device tree source：设备树）一般都放在 openwrt 源码/target/linux/ramips/dts/ 目录下，如下图所示：

ls target/linux/ramips/dts

在这里插入图片描述

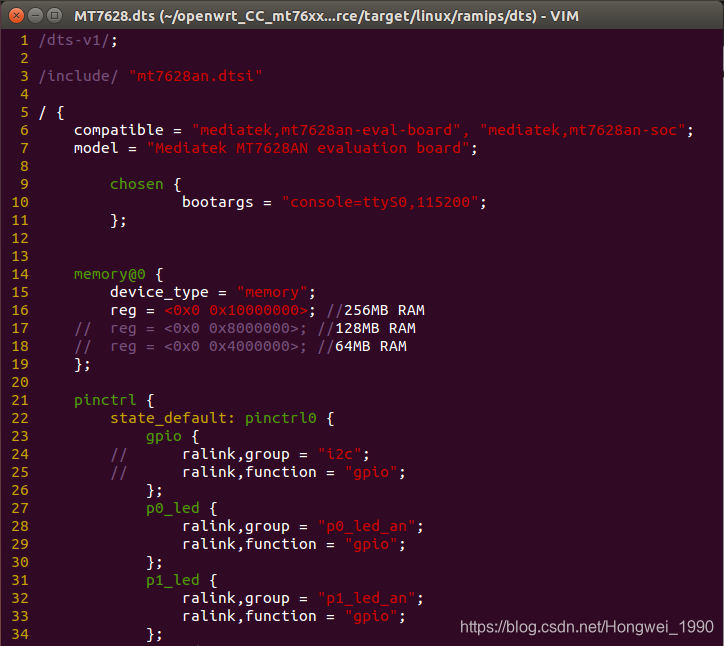

打开这个 MT7628.dts 文件，我们可以看到 JS7628 开发板相关的 硬件配置信息，如下所示：

5.1 修改支持的内存大小

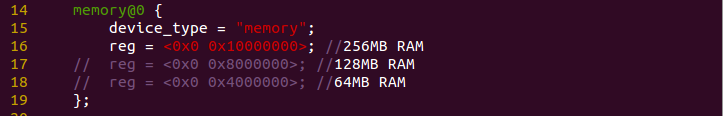

JS7628 开发板有 3 种内存配置，分别是 64MB、128MB、256MB，可以在这个 DTS 文件大约第 16~18 行找到这个配置：
在这里插入图片描述
根据后面的注释，自行去掉对该行的注释然后启用这个内存配置，重新编译出固件。

注意：选择和硬件不匹配的配置，可能会导致系统运行不正常。

5.2 修改支持的 Flash 大小

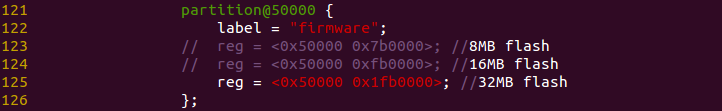

找到大约第 123~125 行：
在这里插入图片描述
根据后面的注释，自行去掉对该行的注释然后启用这个 Flash 配置，重新编译出固件。

注意：选择和硬件不匹配的配置，可能会导致系统运行不正常。

5.3 配置管脚复用功能

MT7628 芯片里面有很多管脚是复用，这里我们以 spis 功能为例做介绍如何配置 JS7628 开发板的管脚功能复用。
找到大约第 49 行：
在这里插入图片描述

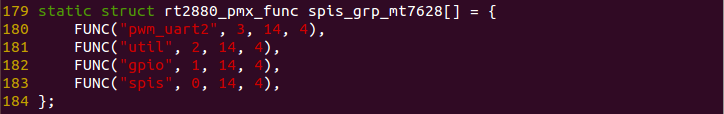

从上图可以看出MT7628芯片的SPIS管脚默认配置为 pwm_uart2 功能，具体可以配置哪几种功能是在OpenWrt 源码目录 openwrt/build_dir/target-mipsel_24kec+dsp_uClibc-0.9.33.2/linux-ramips_mt7628/linux-3.18.29/arch/mips/ralink/mt7620.c 中定义的，打开该文件找到下图所示行：
在这里插入图片描述

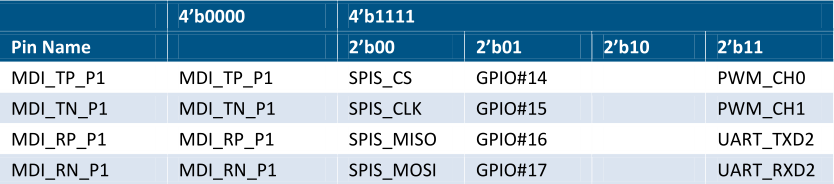

由上图可知，我们可以把 spis 管脚组定义为 pwm_uart2、util、gpio、spis 4种功能，这个和 MT7628 的 datasheet
（JS7628 开发板配套资料\芯片元器件手册\MT7628\MT7628 Datasheet.pdf）中介绍的完全对应，如下图所示：
在这里插入图片描述
如果需要将这几个管脚恢复为 GPIO功能，可以把 DTS 文件修改为：

然后重新编译固件烧录，这样这组管脚就变成了 GPIO 功能。其他组管脚和这里介绍的方法大同小异，请自行测试。
