VTK模块学习(一)

文章目录

1、仅依赖于cmake编译好的VTK

    推荐一篇博客：《VTK基础及应用开发教程》，版权归 @东灵工作室所有。
    对于仅需cmake编译好的VTK实现可视化的人群，可参考此博客进行学习(干货多多)✨✨✨。

    在此，演示如何创建一个简单的VTK程序 + 显示一个简单的VTK-3D实例。
    流程如下：
        ①：新建一个文件夹名为Examples，然后在新建的文件夹下面再创一个文件夹名为TestVTKInstall。

在这里插入图片描述
        ②：在文件夹TestVTKInstall下创建一个bin文件夹、CMakeLists.txt以及TestVTKInstall.cpp文件。

在这里插入图片描述
        ③：在CMakeLists.txt文件里插入以下代码：

CMAKE_MINIMUM_REQUIRED(VERSION 3.13)
PROJECT(TestVTKInstall)
FIND_PACKAGE(VTK REQUIRED)
INCLUDE(${VTK_USE_FILE})
ADD_EXECUTABLE(TestVTKInstall TestVTKInstall.cpp)
TARGET_LINK_LIBRARIES(TestVTKInstall ${VTK_LIBRARIES})

        在此详细说明一下这几行代码实现的功能，如下：

        1、CMAKE_MINIMUM_REQUIRED 该命令用于指定构建工程时所需要的cmake版本要求。我自己的cmake版本时3.13.0，即VERSION后面所跟的版本号为3.13.0，第三个参数是可选的，0可不写。

        2、PROJECT 该命令指定工程名称。可指定工程支持的语言，默认C\C++。存在两个隐含的cmake变量 <projectName>_BINARY_DIR 和 <projectName>_SOURCE_DIR，在这个例子里就是 TestVTKInstall_BINARY_DIR 以及 TestVTKInstall_SOURCE_DIR。同时cmake也预定义了 PROJECT_BINARY_DIR 和 PROJECT_SOURCE_DIR 变量，他们的值分别跟 <projectname>_BINARY_DIR 与 <projectname>_SOURCE_DIR一致。为了统一起见，以后直接使用 PROJECT_BINARY_DIR 和 PROJECT_SOURCE_DIR 分别表示工程的编译路径和源码路径，即这个例子里的 “F:\VTK\Examples\TestVTKInstall\bin” 和 “F:\VTK\Examples\TestVTKInstall”，因为这样即使修改了工程名称，也不会影响这两个变量。

        3、FIND_PACKAGE 该命令用于搜索并加载外部工程。隐含的变量为 <package>_FOUND，用于标示是否搜索到所需的工程。参数 [REQUIRED] 表示所要搜索的外部工程对本工程来说是必须的，如果没有搜索到，cmake会终止整个工程构建过程。对VTK为例，FIND_PACKAGE命令搜索的就是VTK的配置文件 VTKConfig.cmake。

        4、INCLUDE 指定载入一个文件或者模块，如果指定的是模块，那么将在CMAKE_MODULE_PATH中搜索这个模块并载入，在本例中，指定的是VTK模块，则会在CMAKE_MODULE_PATH中搜索VTK模块并载入，变量CMAKE_MODULE_PATH指的是搜索cmake模块的目录。本人的cmake模块目录为 “D:\cmake-3.13.0-rc1-win64-x64\share\cmake-3.13\Modules”，在该目录下，有FindVTK.cmake文件。在这个文件里我们发现就有变量VTK_USE_FILE的说明信息。

        5、ADD_EXECUTABLE 定义这个工程会生成一个文件名为 <name> 的可执行文件。

        6、TARGET_LINK_LIBRARIES 指定生成可执行文件时需要链接哪些文件。采用 ${VTK_LIBRARIES} 来获取需要的lib库名称。

        ④：在TestVTKInstall.cpp文件里插入以下代码：

#include "vtkRenderWindow.h"
#include "vtkSmartPointer.h"

int main()
{
	//定义一个类型为vtkRenderWindow的对象
 	vtkRenderWindow *renWin = vtkRenderWindow::New();
 	//调用vtkRenderWindow里的方法显示并渲染VTK窗口
	renWin->Render();

	//使程序暂停下来，等待用户的输入
 	std::cin.get();
 	return 0;
}

        ⑤：打开cmake程序，在cmake的“Where is the source code”一栏输入路径：F:/VTK/Examples/TestVTKInstall，在“Where to build the binaries”一栏输入路径：F:/VTK/Examples/TestVTKInstall/bin，接着按“Configure”按钮。

在这里插入图片描述
        ⑥：点击Finish后，会出现如下错误提示窗口(原因：由于在编译生成的VTK的时候，修改了VTK_Install的默认路径)。

在这里插入图片描述
        ⑦：点击OK后，修改VTK_DIR。

在这里插入图片描述
        ⑧：点击Configure。

在这里插入图片描述
        ⑨：点击Generate。

在这里插入图片描述
        ⑩：在TestVTKInstall点击右键，设置为启动项目。

在这里插入图片描述
        ⑪：点击运行，系统错误(找不到有关vtk相关的dll文件)。

在这里插入图片描述
        ⑫：解决方法：右键项目->属性->调试，将环境设置为如下路径，并保存。

PATH=F:\VTK\VTK_Install\bin;%PATH%

在这里插入图片描述
        ⑬：点击运行(发现并没有VTK效果图展示出来)，如图所示：

在这里插入图片描述
        ⑭：解决方法：添加如下代码，运行，如图所示：

#include "vtkAutoInit.h"

//VTK是用vtkRenderingOpenGL2构建的(用于显示VTK窗体)
VTK_MODULE_INIT(vtkRenderingOpenGL2);
//Warning: Link to vtkInteractionStyle for default style selection(警示)
VTK_MODULE_INIT(vtkInteractionStyle);

在这里插入图片描述

        ⑮：举例上述推荐博客中 03-VTK基础概念(1) 的代码，运行，如图所示：

在这里插入图片描述

/********************************************************************/
/*
运行的效果图可以使用鼠标与其进行交互
1、 用鼠标滚轮可以对柱体放大、缩小
2、 按下鼠标左键不放，然后移动鼠标，可以转动柱体
3、 按下鼠标左键，同时按下Shift键，移动鼠标，可以移动整个柱体
4、 按下Ctrl键时再按鼠标左键 只可旋转柱体

	……………………
*/
/********************************************************************/
#include "vtkSmartPointer.h"
#include "vtkRenderWindow.h"
#include "vtkRenderer.h"
#include "vtkRenderWindowInteractor.h"
#include "vtkInteractorStyleTrackballCamera.h"
#include "vtkCylinderSource.h"
#include "vtkPolyDataMapper.h"
#include "vtkActor.h"
#include "vtkBMPReader.h"
#include "vtkTexture.h"

#include "vtkAutoInit.h"

//VTK是用vtkRenderingOpenGL2构建的(用于显示VTK窗体)
VTK_MODULE_INIT(vtkRenderingOpenGL2);
//Warning: Link to vtkInteractionStyle for default style selection(警示)
VTK_MODULE_INIT(vtkInteractionStyle);

int main()
{
	//读取图片数据
	vtkSmartPointer<vtkBMPReader> bmpReader = vtkSmartPointer<vtkBMPReader>::New();
	bmpReader->SetFileName("ganxie.bmp");

	//将读入的图片传入texture
	vtkSmartPointer<vtkTexture> texture = vtkSmartPointer<vtkTexture>::New();
	texture->SetInputConnection(bmpReader->GetOutputPort());
	texture->InterpolateOn();

	//vtkCylinderSource派生自vtkPolyDataAlgorithm
	//生成一个中心在渲染场景原点的柱体，柱体的长轴沿着Y轴，柱体的高度、截面半径等都可以任意指
	vtkSmartPointer<vtkCylinderSource> cylinder = vtkSmartPointer<vtkCylinderSource>::New();

	//设置柱体的高
	cylinder->SetHeight(3.0);
	//设置柱体截面的半径
	cylinder->SetRadius(1.0);
	//设置柱体横截面的等边多边形的边数
	cylinder->SetResolution(10);

	//vtkPolyDataMapper派生自类vtkMapper，将输入的数据转换为几何图元(点、线、多边形)进行渲染。
	vtkSmartPointer<vtkPolyDataMapper> cylinderMapper = vtkSmartPointer<vtkPolyDataMapper>::New();

	//VTK可视化管线的输入数据接口(功能暂时未知)
	cylinderMapper->SetInputConnection(cylinder->GetOutputPort());

	//vtkActor派生自vtkProp类，作用：渲染场景中数据的可视化表达(具体参考提供博客详解)
	vtkSmartPointer<vtkActor> cylinderActor = vtkSmartPointer<vtkActor>::New();

	//设置生成几何图元的Mapper。即连接一个Actor到可视化管线的末端(可视化管线的末端就是Mapper)。
	cylinderActor->SetMapper(cylinderMapper);
	cylinderActor->SetTexture(texture);

	//vtkRenderer派生自vtkViewport类，作用：负责管理场景的渲染过程。一个vtkRenderWindow中可以有多个vtkRenderer对象，而这些vtkRenderer可以渲染在窗口中不同的矩形区域中(即视口)，或者覆盖整个窗口区域。
	vtkSmartPointer<vtkRenderer> renderer = vtkSmartPointer<vtkRenderer>::New();

	//添加vtkProp类型的对象到渲染场景中
	renderer->AddActor(cylinderActor);

	//用于设置渲染场景的背景颜色，用R、G、B的格式设置，三个分量的取值为0.0~ 1.0。(0.0,0.0, 0.0)为黑色，(1.0,1.0, 1.0)为白色。
	renderer->SetBackground(0.1, 0.2, 0.4);

	//vtkRenderWindow派生自vtkViewport类，作用：将操作系统与VTK渲染引擎连接到一起。
	vtkSmartPointer<vtkRenderWindow> renWin = vtkSmartPointer<vtkRenderWindow>::New();

	//加入vtkRenderer对象
	renWin->AddRenderer(renderer);

	//用于设置窗口的大小，以像素为单位
	renWin->SetSize(300, 300);

	//vtkRenderWindowInteractor派生自vtkObject类，作用：提供平台独立的响应鼠标、键盘和时钟事件的交互机制。
	vtkSmartPointer<vtkRenderWindowInteractor> iren = vtkSmartPointer<vtkRenderWindowInteractor>::New();

	//设置渲染窗口，消息是通过渲染窗口捕获到的，所以必须要给交互器对象设置渲染窗口。
	iren->SetRenderWindow(renWin);

	//vtkInteractorStyleTrackballCamera派生自vtkInteractorStyle类，交互器样式的一种，该样式下，用户是通过控制相机对物体作旋转、放大、缩小等操作。
	vtkSmartPointer<vtkInteractorStyleTrackballCamera> style = vtkSmartPointer<vtkInteractorStyleTrackballCamera>::New();

	//设置交互器样式
	iren->SetInteractorStyle(style);

	//初始化交互窗口
	iren->Initialize();

	//启动窗口事件循环
	iren->Start();

	return 0;
}

在这里插入图片描述

2、基于OpenCV编译下的VTK

    由于没有找到具体的参考文献(渴求：如果谁有整系列的(前提是免费的)可以告诉我，我会整理出来给大家分享哦，感谢💌💌💌)，在此只能根据一些实例进行学习。
        实例一：

void Example_1()
{
	//创建可视化窗口
	//参数1 窗口名称
	//Viz3d(const String& window_name = String());
	cv::viz::Viz3d window("Example_1");

	//构造一个坐标系部件，并显示到可视化窗口中
	//参数1 定义部件ID,用于后面定位到此部件
	//参数2 viz::WCoordinateSystem() -> 坐标系部件
	//参数3 默认值Affine3d::Identity()
	//void showWidget(const String &id, const Widget &widget, const Affine3d &pose = Affine3d::Identity());
	//红颜色的坐标轴为x轴，绿颜色的坐标轴为y轴， 蓝颜色的坐标轴为z轴
	window.showWidget("Coordinate", cv::viz::WCoordinateSystem());

	//WPlane为平面类,继承与Widget3D类--存在两个构造函数
	//构造一个默认平面，中心点在原点，法向沿z轴方向
	//参数1 平面大小
	//参数2 平面颜色
	//WPlane(const Size2d& size = Size2d(1.0, 1.0), const Color &color = Color::white());
	//构造一个重新定位的平面
	//参数1 平面中心点
	//参数2 平面法向量方向
	//参数3 平面y轴的新方向
	//参数4 平面大小
	//参数5 平面颜色
	//WPlane(const Point3d& center, const Vec3d& normal, const Vec3d& new_yaxis, const Size2d& size = Size2d(1.0, 1.0), const Color &color = Color::white());
	cv::viz::WPlane plane1(cv::Size2d(1.0, 1.0), cv::viz::Color::red());

	//添加平面部件，并显示到可视化窗口中
	window.showWidget("plane1", plane1);

	//创建平面
	cv::viz::WPlane plane2(cv::Point3d(0.5,0.0,0.5), cv::Vec3d(1.0, 0.0, 0.0), cv::Vec3d(0.0, 1.0, 0.0), cv::Size(1.0, 1.0), cv::viz::Color::white());

	//添加平面部件，并显示到可视化窗口中
	window.showWidget("plane2", plane2);

	//创建平面
	cv::viz::WPlane plane3(cv::Point3d(0.0, 0.0, 1), cv::Vec3d(0.0, 0.0, 1.0), cv::Vec3d(0.0, 1.0, 0.0), cv::Size(1.0, 1.0), cv::viz::Color::red());

	//添加平面部件，并显示到可视化窗口中
	window.showWidget("plane3", plane3);

	//创建平面
	cv::viz::WPlane plane4(cv::Point3d(-0.5, 0.0, 0.5), cv::Vec3d(1.0, 0.0, 0.0), cv::Vec3d(0.0, 1.0, 0.0), cv::Size(1.0, 1.0), cv::viz::Color::white());

	//添加平面部件，并显示到可视化窗口中
	window.showWidget("plane4", plane4);

	//永久循环暂留
	//spin()函数开启一个事件永远循环。直观的用处就是让画面停在那里
	//按q键或者e键，可结束循环
	//void spinOnce(int time = 1, bool force_redraw = false);此函数是该函数的变种，可指定循环事件time(以毫秒为单位)，参数force_redraw(暴力重画)，作用未知
	window.spin();
}

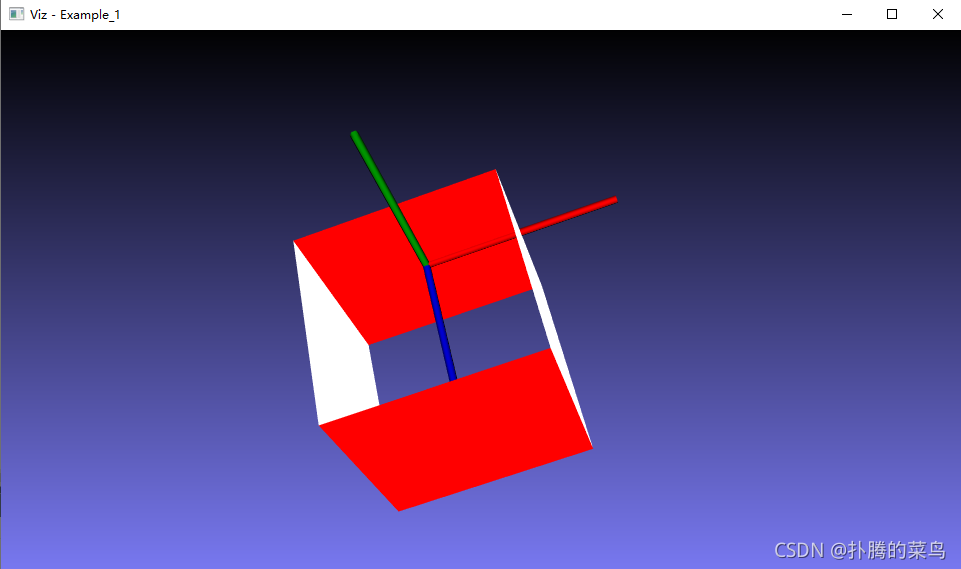

效果展示

在这里插入图片描述
        实例二：

void Example_2()
{
	//创建一个可视化窗体
	cv::viz::Viz3d window("Example_2");

	//构造一个坐标系部件，并显示到可视化窗口中
	window.showWidget("Coordinate", cv::viz::WCoordinateSystem());

	//创建平面部件
	cv::viz::WPlane plane;

	//添加平面部件，并显示到可视化窗口中
	window.showWidget("plane", plane);

	//创建一个1 * 3的Mat矩阵(罗德里格斯向量)
	cv::Mat rvec = cv::Mat::zeros(1, 3, CV_32F);

	//动画的本质：调整部件位姿并循环显示，控制条件是窗口没被停止。
	//但主动按下了q或者e键，停止显示动画
	while (!window.wasStopped())
	{
		rvec.at<float>(0, 0) = 0.f;
		rvec.at<float>(0, 1) += CV_PI * 0.01f;
		rvec.at<float>(0, 2) = 0.f;

		//罗德里格斯向量->旋转矩阵
		cv::Mat rmat;

		//罗德里格斯公式，将罗德里格斯向量转换成旋转矩阵
		cv::Rodrigues(rvec, rmat);

		//构造仿射变换类型的pose，这个类型暂且看做OpenCV中的位姿类型，两个参数，一个旋转，一个平移
		cv::Affine3f pose(rmat, cv::Vec3f(0, 0, 0));

		//这一句就是整个可视化窗口能够动起来的核心语句了，
		//说白了就是利用循环来不断调整上面plane部件的位姿，达到动画的效果
		//设置部件在可视化窗口中的姿态
		//参数1 需要设置姿态的部件ID
		//参数2 部件的新姿态
		//void setWidgetPose(const String &id, const Affine3d &pose);
		window.setWidgetPose("plane", pose);

		//设置单帧暂留时间，time是以毫秒为单位
		window.spinOnce(1, false);
	}
}

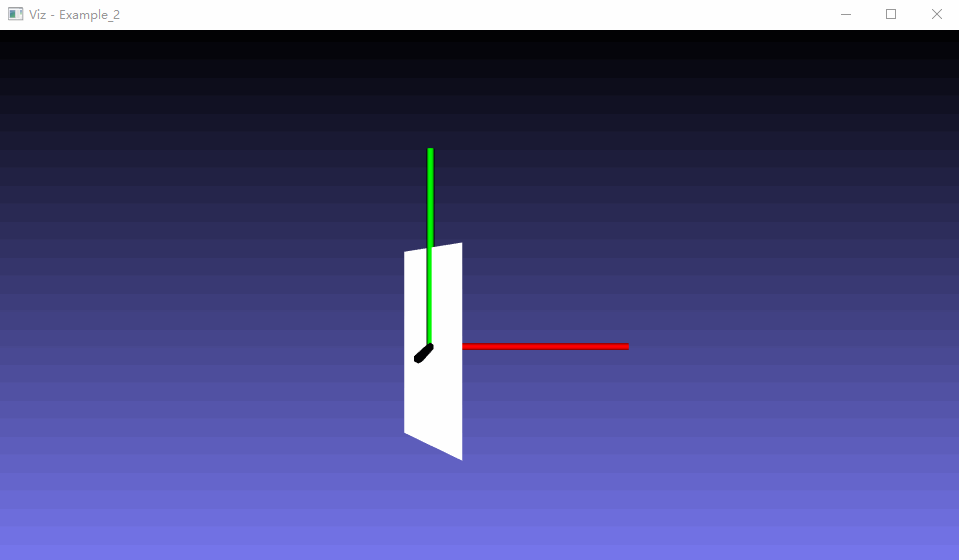

效果展示

在这里插入图片描述
        实例三：

void Example_3()
{
	//创建可视化窗口
	cv::viz::Viz3d window("Example_3");

	//构造一个坐标系部件，并显示到可视化窗口中
	window.showWidget("Coordinate", cv::viz::WCoordinateSystem());

	//设置可视化窗口背景颜色
	//参数1 输入颜色(只输入参数1，只显示参数1指定的颜色)
	//参数2 输入颜色(若同时输入参数1、参数2，则二值同时显示)
	//Color::not_set() = Color(-1, -1, -1) 黑色
	//void setBackgroundColor(const Color& color = Color::black(), const Color& color2 = Color::not_set());
	window.setBackgroundColor(cv::viz::Color(200, 50, 100), cv::viz::Color(50, 200, 100));

	//创建平面
	cv::viz::WPlane plane(cv::Size2d(2.0, 2.0), cv::viz::Color(13, 255, 39));

	//设置平面属性
	//参数1 修改属性 POINT_SIZE(点大小) OPACITY(透明度) LINE_WIDTH(线宽) FONT_SIZE(字体大小)
	//参数2 新的属性值
	//void setRenderingProperty(int property, double value);
	plane.setRenderingProperty(cv::viz::OPACITY, 0.5);

	//设置平面姿态
	//参数1 cv::Affine3f() 4 x 4 的单位矩阵
	plane.setPose(cv::Affine3f());

	//添加平面部件，并显示到可视化窗口中
	window.showWidget("plane", plane);

	//创建线条
	//参数1 线条的起始点
	//参数2 线条的终点
	//线条的颜色
	//WLine(const Point3d &pt1, const Point3d &pt2, const Color &color = Color::white());
	cv::viz::WLine line(cv::Point3d(0.0, 0.0, 0.0), cv::Point3d(10.0, 10.0, 0.0), cv::viz::Color::yellow());

	//设置线条属性
	line.setRenderingProperty(cv::viz::LINE_WIDTH, 2);

	//设置线条姿态
	line.setPose(cv::Affine3f());

	//添加线条部件，并显示到可视化窗口中
	window.showWidget("line", line);

	//创建球体
	//参数1 球体的中心
	//参数2 球体的半径
	//参数3	球体分辨率
	//参数4 球体颜色
	//WSphere(const cv::Point3d &center, double radius, int sphere_resolution = 10, const Color &color = Color::white());
	cv::viz::WSphere sphere(cv::Point3d(-10, -10, -10), 3, 100, cv::viz::Color::blue());

	//设置球体属性
	sphere.setRenderingProperty(cv::viz::LINE_WIDTH, 2);

	//添加球体部件，并显示在可视化窗口中
	window.showWidget("sphere", sphere);

	//创建箭头
	//参数1 箭头开始点
	//参数2 箭头结束点
	//参数3 箭头头的厚度
	//参数4 箭头的颜色
	//箭头的头部位于结束点
	//WArrow(const Point3d& pt1, const Point3d& pt2, double thickness = 0.03, const Color &color = Color::white());
	cv::viz::WArrow warrow(cv::Point3d(-10, -10, -10), cv::Point3d(0, 0, 0), 0.03, cv::viz::Color::red());

	//设置箭头属性
	warrow.setRenderingProperty(cv::viz::LINE_WIDTH, 2);

	//添加箭头部件,并显示到可视化窗口中
	window.showWidget("warrow", warrow);

	//创建平面圆，圆心在原点，平面法线沿z轴
	//参数1 平面圆的半径
	//参数2 平面圆的厚度(线宽)
	//参数3 平面圆的颜色
	//WCircle(double radius, double thickness = 0.01, const Color &color = Color::white());
	cv::viz::WCircle wcricle(3.0, 0.01, cv::viz::Color::navy());

	//设置平面圆属性
	wcricle.setRenderingProperty(cv::viz::LINE_WIDTH, 1);

	//添加平面圆部件，并显示在可视化窗口中
	window.showWidget("wcricle", wcricle);

	//有序点列
	std::vector<cv::Point3d> points3d;
	for (int i = 0; i < 5; i++)
	{
		points3d.push_back(cv::Point3d(i, i * 2, 0));
	}

	//创建多线段
	//参数1 有序点列
	//参数2 多线段颜色
	//WPolyLine(InputArray points, const Color &color = Color::white());
	//WPolyLine(InputArray points, InputArray colors);
	cv::viz::WPolyLine wpolyLine(points3d, cv::viz::Color::rose());

	//设置多线段属性
	wpolyLine.setRenderingProperty(cv::viz::LINE_WIDTH, 2);

	//添加多线段部件，并显示在可视化窗口中
	window.showWidget("wpolyLine", wpolyLine);

	std::vector<cv::Point3d> pointCloud;
	pointCloud.resize(points3d.size());
	for (size_t i = 0; i < points3d.size(); i++)
	{
		pointCloud[i] = points3d[i] * 3;
	}

	//创建点云
	//在云边界点之间使用默认梯度绘制云
	//WPaintedCloud(InputArray cloud);
	//在给定的点之间使用默认渐变绘制云
	//WPaintedCloud(InputArray cloud, const Point3d& p1, const Point3d& p2);
	//用给定的颜色在给定的点之间绘制渐变云
	//WPaintedCloud(InputArray cloud, const Point3d& p1, const Point3d& p2, const Color& c1, const Color c2);
	cv::viz::WPaintedCloud wpaintedCloud(pointCloud);

	//设置点云属性
	wpaintedCloud.setRenderingProperty(cv::viz::POINT_SIZE, 6);

	//添加点云部件，并显示在可视化窗口中
	window.showWidget("wpaintedCloud", wpaintedCloud);

	//创建网格
	//参数1 单元格的列数和行数
	//参数2 每个单元格的大小
	//参数2 网格颜色
	//WGrid(const Vec2i &cells = Vec2i::all(10), const Vec2d &cells_spacing = Vec2d::all(1.0), const Color &color = Color::white());
	//创建自定义网格
	//参数1 网格中心坐标
	//参数2 网格法向量方向
	//参数3 网格y轴的新方向
	//参数4 单元格的列数和行数
	//参数5 每个单元格的大小
	//参数6 网格颜色
	//WGrid(const Point3d& center, const Vec3d& normal, const Vec3d& new_yaxis, const Vec2i &cells = Vec2i::all(10), const Vec2d &cells_spacing = Vec2d::all(1.0), const Color &color = Color::white());
	cv::viz::WGrid wgrid(cv::Vec2i::all(10), cv::Vec2d::all(1.0), cv::viz::Color::white());

	//添加网格部件，并显示在可视化窗口中
	window.showWidget("wgrid", wgrid);

	//创建立方体
	//参数1 指定包围框的最小(或最大)点
	//参数2 指定包围框的最大(或最小)点
	//参数3 wire_frame如果为true，立方体表示为线框
	//参数4 立方体颜色
	//WCube(const Point3d& min_point = Vec3d::all(-0.5), const Point3d& max_point = Vec3d::all(0.5), bool wire_frame = true, const Color &color = Color::white());
	cv::viz::WCube wcube(cv::Vec3d::all(-5), cv::Vec3d::all(5), true, cv::viz::Color::cherry());

	//设置立方体属性
	wcube.setRenderingProperty(cv::viz::LINE_WIDTH, 2);

	//添加立方体部件，并显示在可视化窗口中
	window.showWidget("wcube", wcube);

	//创建文本(2D)
	//参数1 文本内容
	//参数2 文本位置
	//参数3 文本字体大小
	//参数4 文本颜色
	//WText(const String &text, const Point &pos, int font_size = 20, const Color &color = Color::white());
	cv::viz::WText wtext("OpenCV", cv::Point2i(100, 100), 20, cv::viz::Color::green());

	//添加文本(2D)部件，并显示在可视化窗口中
	window.showWidget("wtext", wtext);

	//创建文本(3D)
	//参数1 文本内容
	//参数2 文本位置信息
	//参数3 文本字体大小
	//参数4 face_camera = true 文本总是面对镜头
	//参数5 文本颜色
	//WText3D(const String &text, const Point3d &position, double text_scale = 1., bool face_camera = true, const Color &color = Color::white());
	cv::viz::WText3D wtext3d("OpenCV", cv::Point3d(10, 10, 10), 3.1, false, cv::viz::Color::white());

	//添加文本(3D)部件，并显示在可视化窗口中
	window.showWidget("wtext3d", wtext3d);

	std::vector<cv::Affine3f> pointPose;

	//创建一个1 * 3的Mat矩阵(罗德里格斯向量)
	cv::Mat rvec = cv::Mat::zeros(1, 3, CV_32F);

	for (size_t i = 0; i < 0; i++)
	{
		rvec.at<float>(0, 0) = 0.f;
		rvec.at<float>(0, 1) += CV_PI * 0.01f;
		rvec.at<float>(0, 2) = 0.f;

		//罗德里格斯向量->旋转矩阵
		cv::Mat rmat;

		//罗德里格斯公式，将罗德里格斯向量转换成旋转矩阵
		cv::Rodrigues(rvec, rmat);

		//构造仿射变换类型的pose，这个类型暂且看做OpenCV中的位姿类型，两个参数，一个旋转，一个平移
		cv::Affine3f pose(rmat, cv::Vec3f(0, 0, 0));

		pointPose.push_back(pose);
	}

	//创建轨迹(此实例报错)
	//参数1 path轨迹上的姿态列表。采用std::vector<Affine<T>> 且 T == [float | double]
	//参数2 显示模式。可以是PATH, FRAMES，或者两者都是。
	//参数3 框架的比例。Polyline不受影响。
	//参数4 表示路径折线的颜色
	//单帧不受影响
	//         PATH:显示一条代表路径的多边形线
	//         FRAMES:显示每个姿势的坐标帧
	//         PATH & FRAMES:同时显示多边形和坐标帧
	//WTrajectory(InputArray path, int display_mode = WTrajectory::PATH, double scale = 1.0, const Color &color = Color::white());
	//cv::viz::WTrajectory wtrajectory(pointPose, cv::viz::WTrajectory::PATH & cv::viz::WTrajectory::FRAMES, 1.0, cv::viz::Color::green());
	//设置轨迹属性
	//wtrajectory.setRenderingProperty(cv::viz::LINE_WIDTH, 5);
	//添加轨迹部件，并现在在可视化窗口中
	//window.showWidget("wtrajectory", wtrajectory);

	//重新赋值(罗德里格斯向量)
	rvec = cv::Mat::zeros(1, 3, CV_32F);

	//动画的本质：调整部件位姿并循环显示，控制条件是窗口没被停止。
	//但主动按下了q或者e键，停止显示动画
	while (!window.wasStopped())
	{
		rvec.at<float>(0, 0) = 0.f;
		rvec.at<float>(0, 1) += CV_PI * 0.01f;
		rvec.at<float>(0, 2) = 0.f;

		//罗德里格斯向量->旋转矩阵
		cv::Mat rmat;

		//罗德里格斯公式，将罗德里格斯向量转换成旋转矩阵
		cv::Rodrigues(rvec, rmat);

		//构造仿射变换类型的pose，这个类型暂且看做OpenCV中的位姿类型，两个参数，一个旋转，一个平移
		cv::Affine3f pose(rmat, cv::Vec3f(0, 0, 0));

		//设置部件在可视化窗口中的姿态
		window.setWidgetPose("plane", pose);

		//设置单帧暂留时间，time是以毫秒为单位
		window.spinOnce(1, true);
	}
	window.removeAllWidgets();
}

效果展示

在这里插入图片描述

        实例四：

void Example_4()
{
	//创建一个可视化窗体
	cv::viz::Viz3d window("Example_4");

	//构造一个坐标系部件，并显示到可视化窗口中
	window.showWidget("Coordinate Widget", cv::viz::WCoordinateSystem());

	//创建线条
	cv::viz::WLine line(cv::Point3f(-1.0f, -1.0f, -1.0f), cv::Point3f(1.0f, 1.0f, 1.0f));

	//设置线条属性
	line.setRenderingProperty(cv::viz::LINE_WIDTH, 4.0);

	//添加线条部件，并显示到可视化窗口中
	window.showWidget("Line Widget", line);

	//创建立方体
	cv::viz::WCube cube(cv::Point3f(0.5, 0.5, 0.0), cv::Point3f(0.0, 0.0, -0.5), true, cv::viz::Color::blue());

	//设置立方体属性
	cube.setRenderingProperty(cv::viz::LINE_WIDTH, 4.0);

	//添加立方体部件，并显示到可视化窗口中
	window.showWidget("Cube Widget", cube);

	//创建一个1 * 3的Mat矩阵(罗德里格斯向量)
	cv::Mat rot_vec = cv::Mat::zeros(1, 3, CV_32F);

	float translation_phase = 0.0, translation = 0.0;

	//判断事件循环是否暂停
	while (!window.wasStopped())
	{
		//使用旋转罗德里格斯
		//旋转范围(1,1,1)
		rot_vec.at<float>(0, 0) += CV_PI * 0.01f;
		rot_vec.at<float>(0, 1) += CV_PI * 0.01f;
		rot_vec.at<float>(0, 2) += CV_PI * 0.01f;

		//转变(1,1,1)
		translation_phase += CV_PI * 0.01f;
		translation = sin(translation_phase);

		//罗德里格斯公式，将罗德里格斯向量转换成旋转矩阵
		cv::Mat rot_mat;
		Rodrigues(rot_vec, rot_mat);

		//构造仿射变换类型的pose
		cv::Affine3f pose(rot_mat, cv::Vec3f(translation, translation, translation));

		//设置部件在可视化窗口中的姿态
		window.setWidgetPose("Cube Widget", pose);

		//设置单帧暂留时间，time是以毫秒为单位
		window.spinOnce(1, true);
	}
}

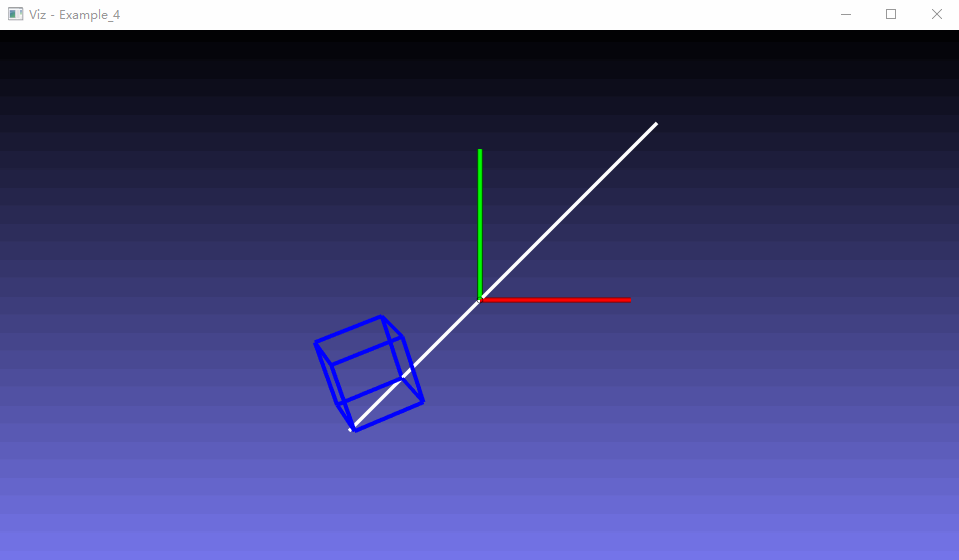

效果展示

在这里插入图片描述
        实例五：

void Example_5()
{
	//创建一个可视化窗口
	cv::viz::Viz3d window("Example_5");

	//构造一个坐标系部件，并显示到可视化窗口中
	window.showWidget("Coordinate Widget", cv::viz::WCoordinateSystem());

	//创建线段
	cv::viz::WLine line(cv::Point3f(0.f, 0.f, 0.f), cv::Point3f(2.f, 2.f, 2.f), cv::viz::Color::yellow());

	//设置线段属性
	line.setRenderingProperty(cv::viz::LINE_WIDTH, 1.0);

	//添加线段部件，并显示在可视化窗口中
	window.showWidget("Line Widget", line);

	//初始化(相机位置、焦点、向上向量)
	cv::Vec3f cam_pos(2.0f, 2.0f, 2.0f);
	cv::Vec3f cam_focal_point(3.0f, 3.0f, 3.0f);
	cv::Vec3f cam_y_dir(-0.f, 0.0f, -1.0f);

	//从位置、焦点和向上向量构造相机姿态
	//参数1 相机在全局坐标系中的位置
	//参数2 相机在全局坐标系中的焦点
	//参数3 相机在全局坐标系中的上向量
	//这个函数返回相机在全局坐标系中的姿态
	//Affine3d makeCameraPose(const Vec3d& position, const Vec3d& focal_point, const Vec3d& y_dir);
	cv::Affine3f cam_pose = cv::viz::makeCameraPose(cam_pos, cam_focal_point, cam_y_dir);

	//在原点创建相机坐标框架
	//(相机坐标系)(images/cpw1.png)
	//WCameraPosition(double scale = 1.0);
	cv::viz::WCameraPosition cp(1);

	//显示视锥
	//参数1 相机的视场(水平和垂直)
	//参数2 截锥的比例
	//参数3 截锥的颜色
	//基于相机的固有矩阵K创建相机的视锥
	//(相机观察平截头体)(images/cpw2.png)
	//WCameraPosition(const Vec2d &fov, double scale = 1.0, const Color &color = Color::white());
	cv::viz::WCameraPosition cp_frustum(cv::Vec2f(0.889484, 0.523599));

	//添加相机坐标部件，并显示在可视化窗口中
	window.showWidget("CPW", cp, cam_pose);

	//添加视锥部件，并显示在可视化窗口中
	window.showWidget("CPW_FRUSTUM", cp_frustum, cam_pose);

	//永久循环暂留
	window.spin();
}

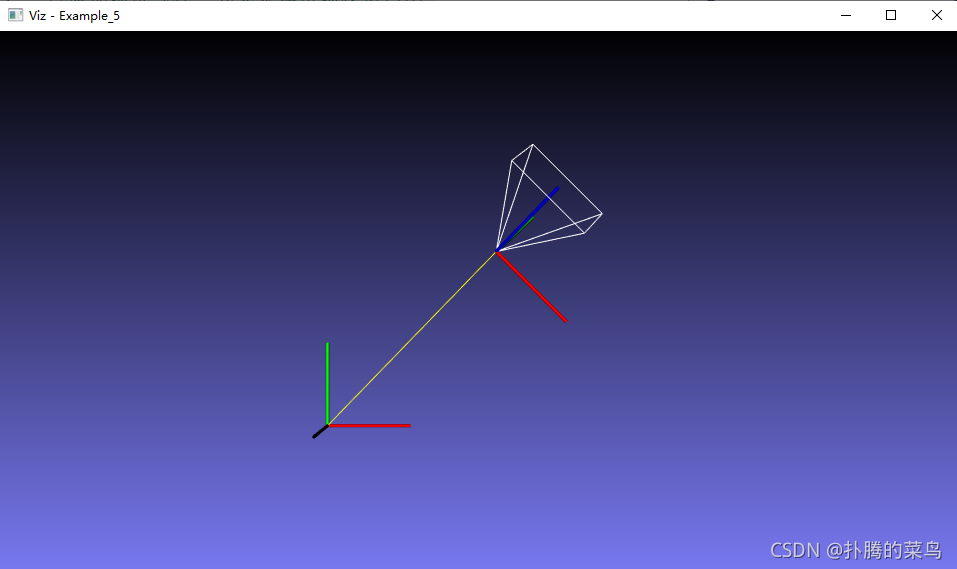

效果展示

在这里插入图片描述
        实例六：

void Example_6()
{
	//创建一个可视化窗口
	cv::viz::Viz3d window("Example_6");

	//构建一个坐标系部件，并显示在可视化窗口中
	window.showWidget("Coordinate Widget", cv::viz::WCoordinateSystem());

	//初始化(相机位置、焦点、向上向量)
	cv::Vec3f cam_pos(3.0f, 3.0f, 3.0f);
	cv::Vec3f cam_focal_point(3.0f, 3.0f, 2.0f);
	cv::Vec3f cam_y_dir(-1.0f, 0.0f, 0.0f);

	//从位置、焦点和向上向量构造相机姿态
	cv::Affine3f cam_pose = cv::viz::makeCameraPose(cam_pos, cam_focal_point, cam_y_dir);

	//取坐标系数据，建立到全局坐标系的变换
	//参数1 全局坐标系中的X轴向量
	//参数2 全局坐标系中的Y轴向量
	//参数3 全局坐标系中的Z轴向量
	//参数4 坐标系在全局坐标系中的原点
	//一个仿射变换，描述全局坐标系和给定坐标系之间的变换。返回的转换可以将给定坐标系中的一个点转换为全局坐标系
	//Affine3d makeTransformToGlobal(const Vec3d& axis_x, const Vec3d& axis_y, const Vec3d& axis_z, const Vec3d& origin = Vec3d::all(0));
	cv::Affine3f transform = cv::viz::makeTransformToGlobal(cv::Vec3f(0.0f, -1.0f, 0.0f), cv::Vec3f(-1.0f, 0.0f, 0.0f), cv::Vec3f(0.0f, 0.0f, -1.0f), cam_pos);

	cv::Mat bunny_cloud(1, 1889, CV_32FC3);
	std::ifstream ifs("bunny.ply");
	std::string str;
	for (size_t i = 0; i < 13; i++)
		getline(ifs, str);

	cv::Point3f *data = bunny_cloud.ptr<cv::Point3f>();

	float dummy1, dummy2;
	for (size_t i = 0; i < 1889; i++)
		ifs >> data[i].x >> data[i].y >> data[i].z >> dummy1 >> dummy2;

	bunny_cloud *= 5.0f;

	//创建点云
	cv::viz::WCloud cloud(bunny_cloud, cv::viz::Color::green());

	cv::Affine3f cloud_pose = cv::Affine3f().translate(cv::Vec3f(0.0f, 0.0f, 3.0f));
	cv::Affine3f cloud_pose_global = transform * cloud_pose;

	//添加点云部件，并显示在可视化窗口中
	window.showWidget("bunny", cloud, cloud_pose_global);

	//永久循环暂留
	window.spin();

	//设置观察者新姿态
	//void setViewerPose(const Affine3d &pose);
	window.setViewerPose(cam_pose);

	//永久循环暂留
	window.spin();
}

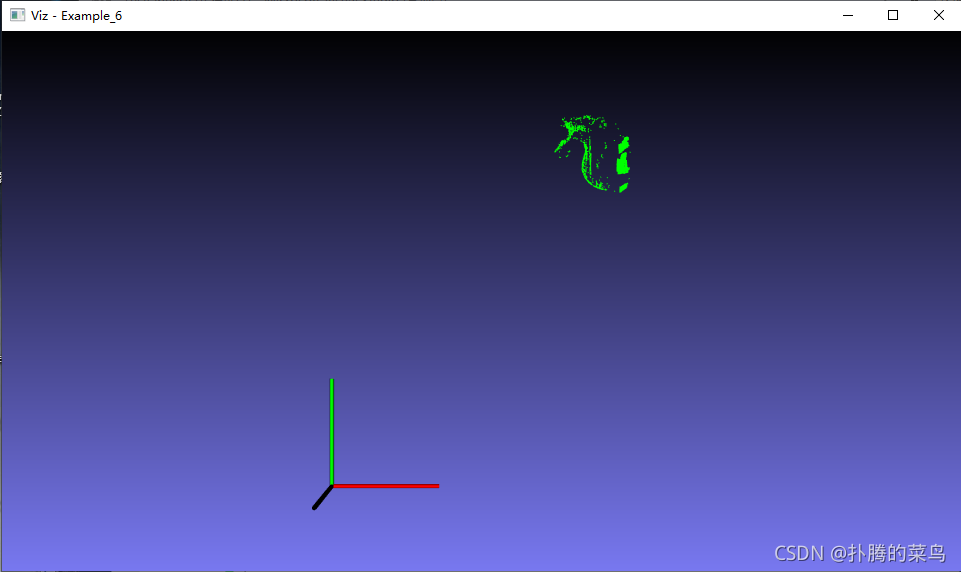

效果展示

在这里插入图片描述
        整体代码框架如下：

#include <opencv2/viz.hpp>
#include <opencv2/highgui.hpp>
#include <opencv2/calib3d.hpp>
#include <iostream>
#include <fstream>

//导入opencv库
#ifdef _DEBUG
#pragma comment(lib,"../CV453/opencv_img_hash453d.lib")
#pragma comment(lib,"../CV453/opencv_world453d.lib")
#else
#pragma comment(lib,"../CV453/opencv_world453.lib")
#pragma comment(lib,"../CV453/opencv_img_hash453d.lib")
#endif

void Example_1()
{
}

void Example_2()
{
}

void Example_3()
{
}

void Example_4()
{
}

void Example_5()
{
}

void Example_6()
{
}

int main()
{
	//按q键或e键跳转到下一个函数接口
	Example_1();
	Example_2();
	Example_3();
	Example_4();
	Example_5();
	Example_6();
	return 0;
}

    以上代码来源：
        博客1：robinhjwy
        博客2：JackRuiYu
        博客3：jsxyhelu
        博客4：知识在于分享

    兔子点云文件(来源于：时光不遇拾光)：
        链接：https://pan.baidu.com/s/1IJeQvJC4KWWnuspMqYjTRw
        提取码：zmdf

# opencv # 图像处理
Logo
2048 AI社区

有“AI”的1024 = 2048，欢迎大家加入2048 AI社区

更多推荐

cover

【愚公系列】《AI+直播营销》031-主播的选拔和人设设计（打造圈粉的主播人设）

avatar 2048 AI社区

上下文协议（MCP）Java SDK 指南

我们先通过这个类，定义一个非常简单的 MCP 工具，用来打印收到的提示词（prompt），该方法返回一个.build();});这里我们首先定义了输入的 JSON Schema，用来为用户输入建立一个清晰的契约。接着，使用该输入 Schema 来实例化一个Tool，在处理逻辑中提取出prompt参数，并最终返回包含该prompt的结果。在本文中，我们首先回顾了 MCP 及其 Java SDK 的整

avatar 2048 AI社区

AI模型监控与可观测性：实时追踪性能衰减、数据漂移与生成内容安全

**AI模型在生产环境中会随时间出现性能衰减和数据漂移，导致推荐过时、误报率升高等问题。传统软件监控无法应对AI特有的隐性衰退风险，需建立三大监控维度：1)性能衰减监控（准确率等指标）；2)数据漂移检测（统计分布变化）；3)生成内容安全监控（毒性、偏见等）。企业应构建包含数据收集、指标计算、可视化告警和响应修复的多层监控系统，并采用开源工具和分级实施策略。AI模型需要持续监控维护，否则将如同失去雷

avatar 2048 AI社区
