RGB全彩LED

一、实验目的

二、实验材料

三、电路图

四、实验步骤

五、代码块

六、实验结果

一、实验目的

RGB LED灯可以通过混合红色、绿色和蓝色这三种基本颜色来发出不同的颜色。所以它实际上由3个独立的LED组成，红色、绿色和蓝色包装在一个盒子里。

二、实验材料

Arduino UNO、RGB LED、USB数据线、杜邦线

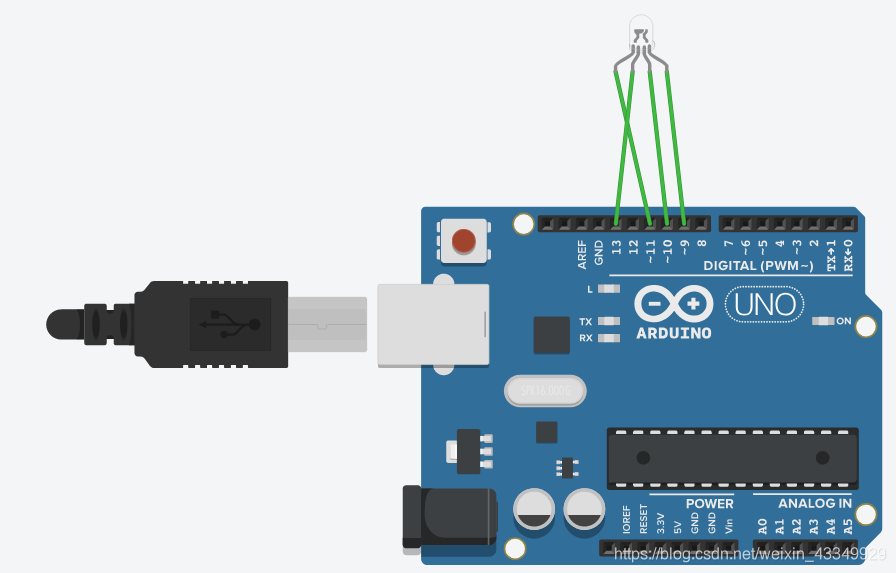

三、电路图

四、实验步骤

R 红色LED 控制引脚 连接到Arduino的 11脚

G 绿色LED 控制引脚 连接到Arduino的 9脚

B 蓝色LED 控制引脚 连接到Arduino的 10脚

五、代码块

int ledPin = 13; // LED is connected to digital pin 13
int redPin = 11;  // R 红色LED 控制引脚 连接到Arduino的 11脚
int greenPin = 9;  // G绿色LED 控制引脚 连接到Arduino的 9脚
int bluePin = 10;  // B蓝色LED 控制引脚 连接到Arduino的 110脚

void setup()
{
         pinMode(ledPin, OUTPUT); // 设置ledPin对应的管脚13为输出
         pinMode(redPin, OUTPUT); //设置redPin对应的管脚11为输出
         pinMode(greenPin, OUTPUT); //设置greenPin,对应的管脚9为输出
         pinMode(bluePin, OUTPUT); //设置bluePin对应的管脚10为输出
}

void loop()  // run over and over again
{
          // Basic colors:
          color(255, 0, 0); // 红色亮
          delay(1000); // 延时一秒
          color(0,255, 0); //绿色亮
          delay(1000); //延时一秒
          color(0, 0, 255); // 蓝色灯亮
          delay(1000); //延时一秒

          // Example blended colors:
          color(255,255,0); // 黄色
          delay(1000); //延时一秒
          color(255,255,255); // 白色
          delay(1000); //延时一秒
          color(128,0,255); // 紫色
          delay(1000); //延时一秒
          color(0,0,0); // t关闭led
          delay(1000); //延时一秒
}

void color (unsigned char red, unsigned char green, unsigned char blue)  //颜色控制函数
{
          analogWrite(redPin, 255-red);
          analogWrite(bluePin, 255-blue);
          analogWrite(greenPin, 255-green);
}

六、实验结果
