[PTP][1588v2] 报文通用格式

1588v2消息必须包含消息头、消息体和消息扩展字节，扩展字节长度可能为0。

jianqiang.xue

3752人浏览 · 2023-11-20 19:30:00

jianqiang.xue · 2023-11-20 19:30:00 发布

文章目录

一、PTP通用消息格式
二、PTP消息头格式
三、报文内容解释

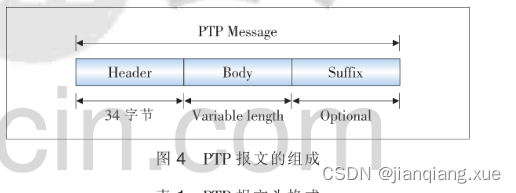

1588v2消息必须包含消息头、消息体和消息扩展字节，扩展字节长度可能为0。

一、PTP通用消息格式

IEEE 1588v2协议附录D定义了1588v2 over IPv4的报文封装，附录E定义了1588v2 over IPv6的报文封装，附录F定义了1588v2 over IEEE 802.3 /Ethernet的报文封装。其他如1588v2 over MPLS封装，业界还没有成熟的标准。除此之外，在实际应用中还可能携带VLAN。

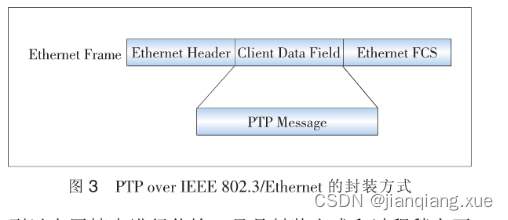

PTP over Ethernet

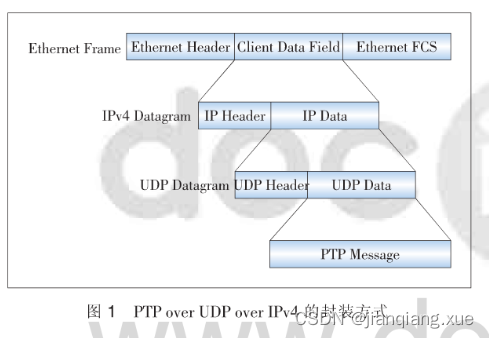

PTP over UDP over IPv4

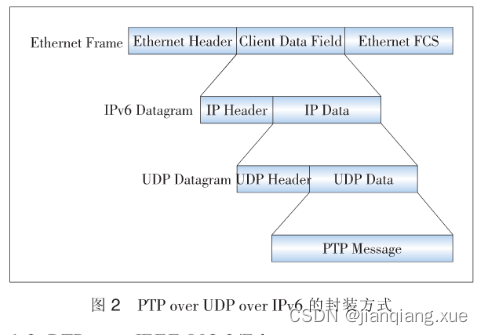

PTP over UDP over IPv6
PTP over MPLS

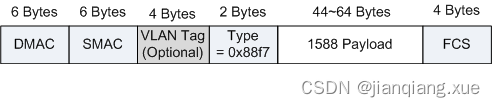

以太封装的PTP (Precision Timing Protocol)报文，其帧头中以太类型值=0x88F7。
以太封装PTP报文
IPv4封装PTP报文，EVENT消息头的UDP目的端口号是319，General消息的UDP目的端口号是320。

IPv4封装PTP报文
在这里插入图片描述

在这里插入图片描述

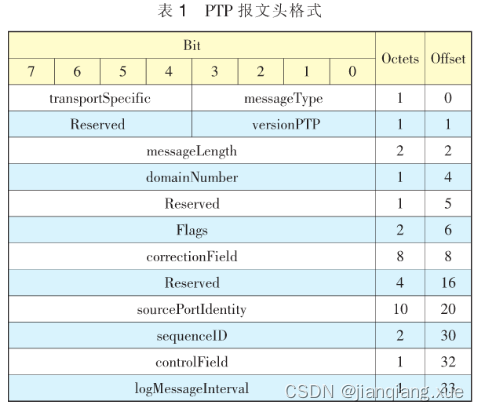

二、PTP消息头格式

+0-------3-------7--------11--------15--------------------------------31
|TranSpec|MsgType|Reserved1| VerPTP |      MsgLength(PTP报文长度)     |
+----------------|------------------|---------------------------------|
|  DomainNumber  |      Reserved2   |      FlagField(标志域)          |
+---------------------------------------------------------------------|
|                             CorrectionField(修正域)                 |
|                                                                     |
+---------------------------------------------------------------------|
|                                Reserved3                            |
+---------------------------------------------------------------------|
|                          SourcePortIdentity(源时钟ID)               |
|                                                                     |
|---------------------------------- +---------------------------------|
|   SourcePortIdentity(源端口ID)    |         SequenceID(序列号ID     |
+----------------|------------------|---------------------------------|
|  ControlField  |  LogMsgInterval  |                                 |
+---------------------------------------------------------------------|
|                      PTP Specified Message Field                    |

在这里插入图片描述

三、报文内容解释

字段	长度	含义
TranSpec	4bit	传送相关: 0–表示PTP消息由1588协议使用 1–表示PTP消息由802.1as协议使用
MsgType	4bit	表示消息类型。 1588v2消息分为两类：事件消息（EVENT Message）和通用消息（General Message）。事件报文是时间概念报文，进出设备端口时需要打上精确的时间戳，而通用报文则是非时间概念报文，进出设备不会产生时戳。类型值0 ~ 3的为事件消息，8 ~ D为通用消息。 0x00: Sync 0x01: Delay_Req 0x02: Pdelay_Req 0x03:Pdelay_Resp 0x04-7: Reserved 0x08: Follow_Up 0x09: Delay_Resp 0x0A: Pdelay_Resp_Follow_Up 0x0B: Announce 0x0C: Signaling 0x0D: Management 0x0E-0x0F: Reserved
Reserved1	4bit	保留字段
VerPTP	4bit	表示1588协议的版本
MsgLength	2byte	PTP消息的长度，即PTP消息的全部字节数目。计入字节始于报头的第一个字节，同时包含并收尾于任何尾标的最后一个字节，或是无尾标成员时收尾于消息的最后一个字节。
DomainNumber	1byte	域编号，表示发送该消息时钟所属的域。
Reserved2	1byte	保留字段
FlagField	2byte	标志域（详情在后表）
CorrectionField	8byte	修正域，各报文都有，主要用在Sync报文中，用于补偿网络中的传输时延，E2E的频率同步。
Reserved3	4byte	保留字段
SourcePortIdentity	8byte	源时钟ID
SourcePortIdentity	2byte	源端口ID
SequenceID	2byte	序列号ID，表示消息的序列号，以及关联消息的对应关系。
ControlField	1byte	控制域，由消息类型决定： 0x00：Sync 0x01：Delay_Req 0x02：Follow_Up 0x03：Delay_Resp 0x04：Management 0x05：All others 0x06-0xFF：reserved
LogMsgInterval	1byte	录入消息周期，PTP消息的发送时间间隔，由消息类型决定。
PTP Specified Message Field	n byte	PTP消息体和消息扩展字节。
