名称：4x4矩阵键盘设计Verilog矩阵式键盘控制

软件：Quartus

语言：Verilog

代码功能：

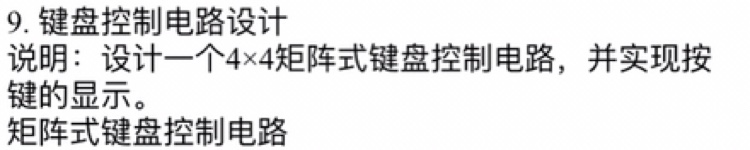

键盘控制电路设计，设计一个4x4矩阵式键盘控制电路，并实现按键的显示。

演示视频：4x4矩阵键盘设计Verilog矩阵式键盘控制_Verilog/VHDL资源下载

代码下载：

4x4矩阵键盘设计Verilog矩阵式键盘控制_Verilog/VHDL资源下载名称：4x4矩阵键盘设计Verilog矩阵式键盘控制（代码在文末付费下载）软件：Quartus语言：Verilog代码功能：键盘控制电路设计，设计一个4x4矩阵式键盘控制电路，并实现按键的显示。演示视频：部分代码展示module key_4x4 ( clk_500KHz,//500KHZ reset, //低电平复位L_row, //行 H_col, //列 display_lhttp://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=192

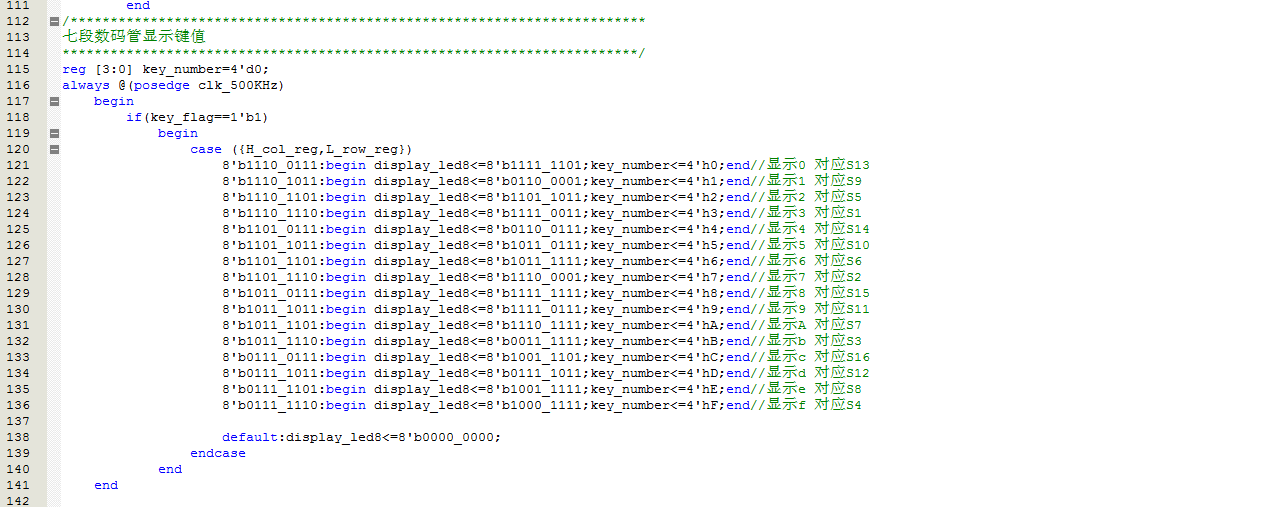

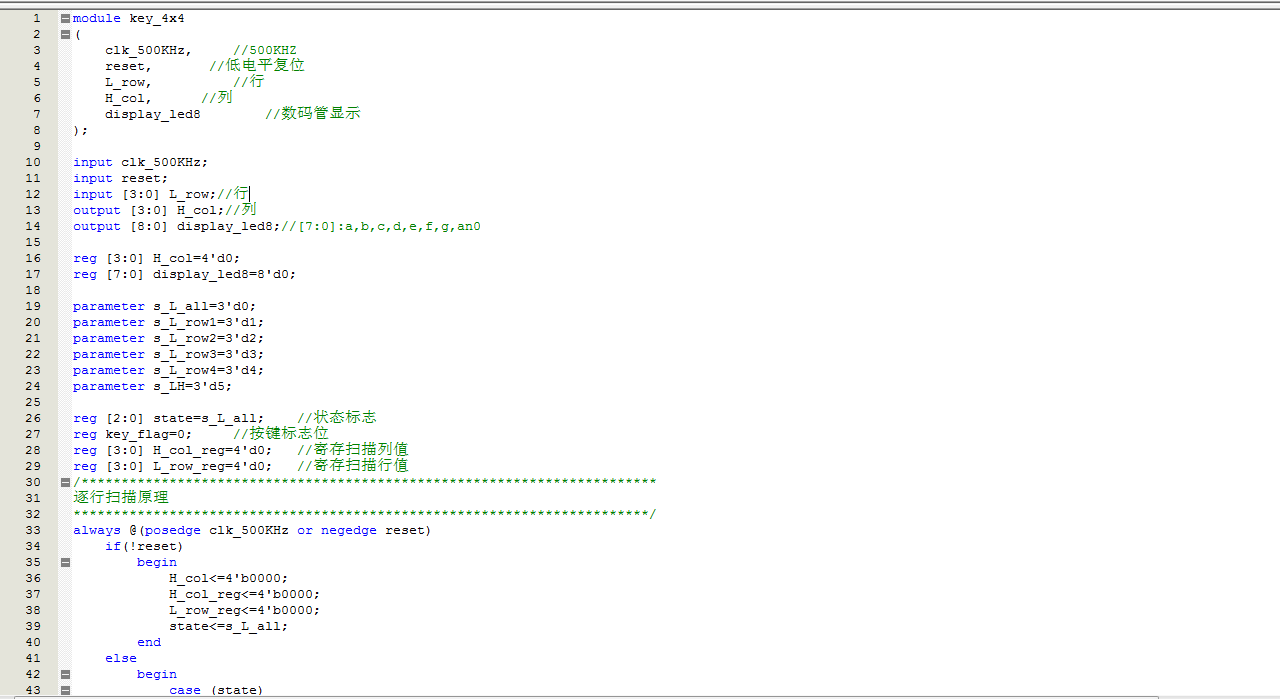

部分代码展示

module key_4x4
(
clk_500KHz,//500KHZ
reset,       //低电平复位
L_row,   //行
H_col,   //列
display_led8//数码管显示
);

input clk_500KHz;
input reset;
input [3:0] L_row;//行
output [3:0] H_col;//列
output [8:0] display_led8;//[7:0]:a,b,c,d,e,f,g,an0

reg [3:0] H_col=4'd0;
reg [7:0] display_led8=8'd0;
parameter s_L_all=3'd0;
parameter s_L_row1=3'd1;
parameter s_L_row2=3'd2;
parameter s_L_row3=3'd3;
parameter s_L_row4=3'd4;
parameter s_LH=3'd5;

reg [2:0] state=s_L_all;  //状态标志
reg key_flag=0;   //按键标志位
reg [3:0] H_col_reg=4'd0;  //寄存扫描列值
reg [3:0] L_row_reg=4'd0;//寄存扫描行值
/************************************************************************
逐行扫描原理
************************************************************************/
always @(posedge clk_500KHz or negedge reset)
if(!reset)
begin
H_col<=4'b0000;
H_col_reg<=4'b0000;
L_row_reg<=4'b0000;
state<=s_L_all;
end
else
begin
case (state)
s_L_all:begin
H_col[3:0]<=4'b0000;
key_flag<=1'b0;
if(L_row[3:0]!=4'b1111)
begin
state<=s_L_row1;
H_col[3:0]<=4'b0111;//有键按下，扫描第一行
end
else
state<=s_L_all;
end
s_L_row1:begin
if(L_row[3:0]!=4'b1111)
begin
state<=s_LH;//判断是否是第一行
end
else
begin
state<=s_L_row2;
H_col[3:0]<=4'b1011;  //扫描第二行
end
end
s_L_row2:begin
if(L_row[3:0]!=4'b1111)
begin
state<=s_LH;//判断是否是第二行

设计文档：

4x4矩阵键盘设计.doc

1.要求

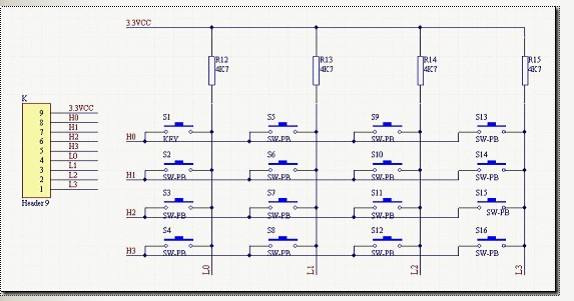

2.键盘电路

其中H0~H3为FPGA输出，L0~L3为FPGA输入，采用行扫描法。

在上电默认情况下，L[3:0] =1111，因为上拉了3.3V，而默认情况下H[3:0]为低电平；一旦有某一个按键被按下，则对应L会拉低。因此可以通过对每一行H输出的控制，来检索是哪一个按键被按下了。

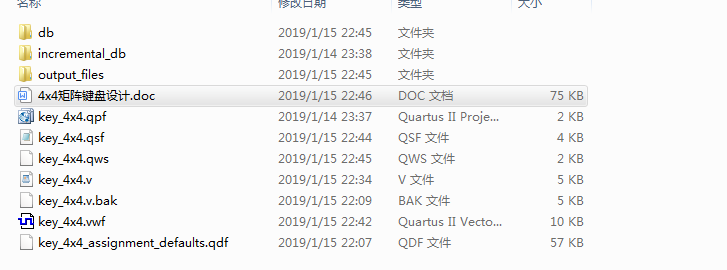

3.工程文件

4.程序代码

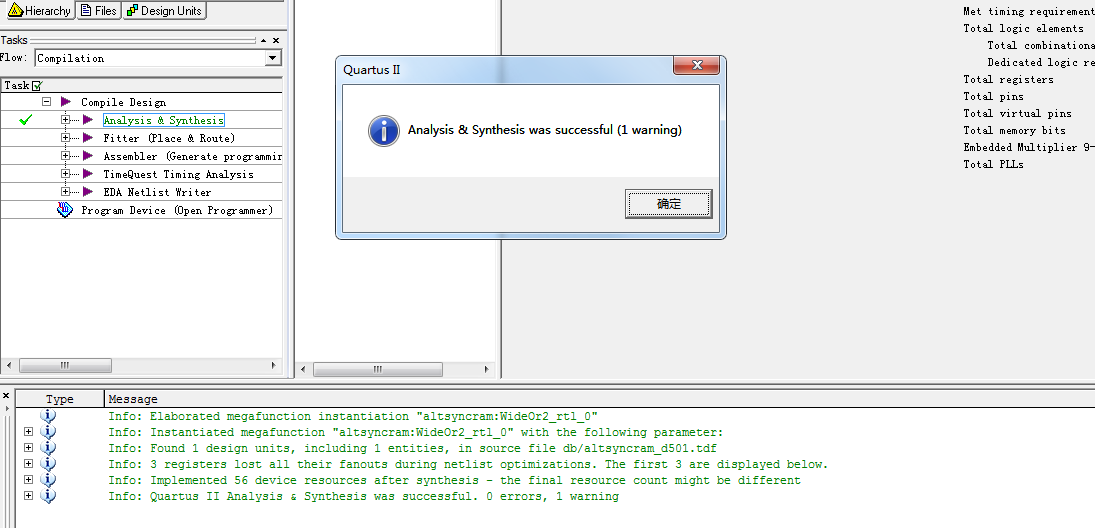

5.程序综合编译

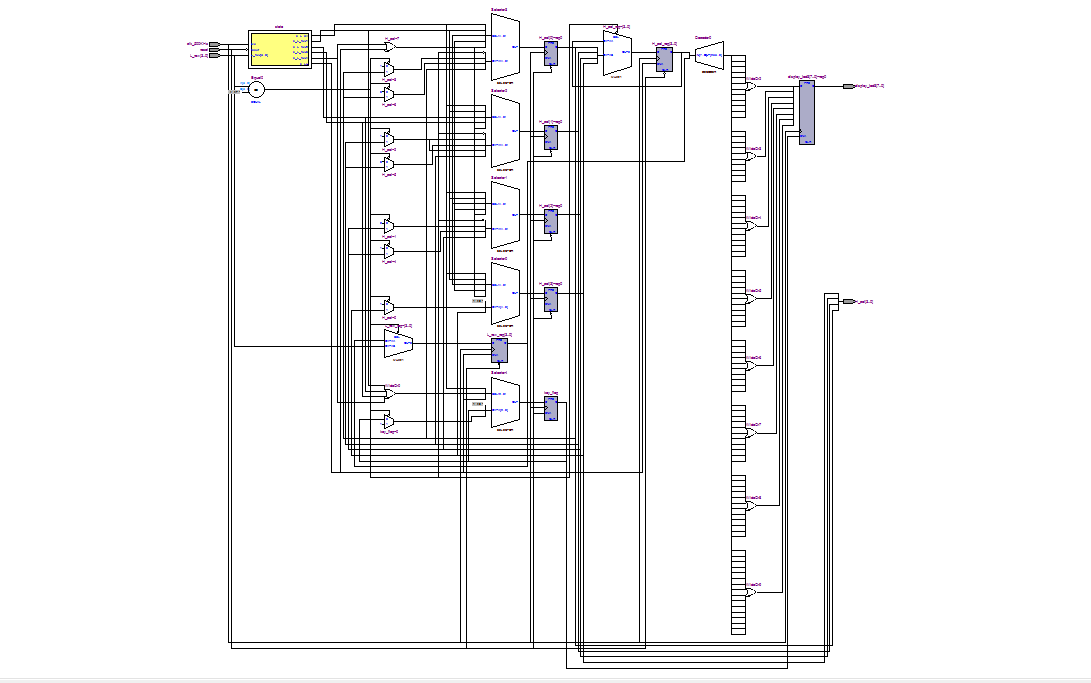

6.RTL图

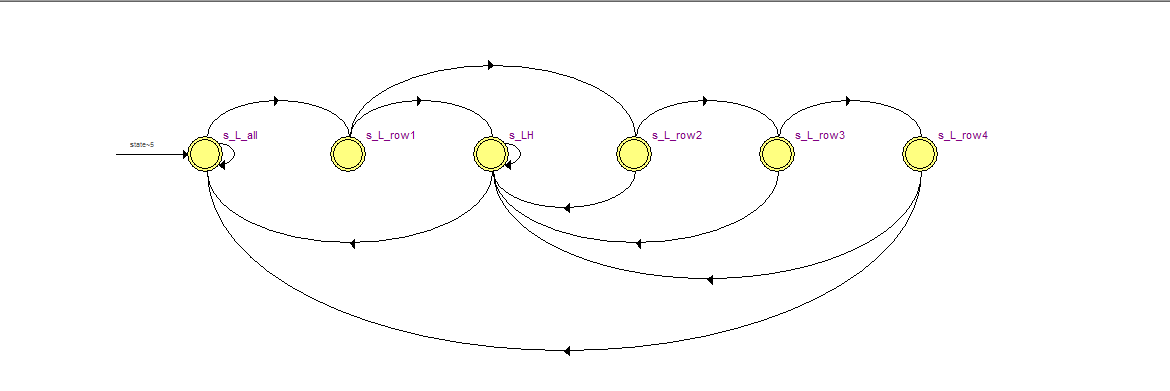

7.状态机图

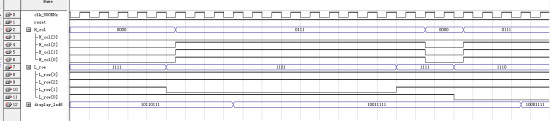

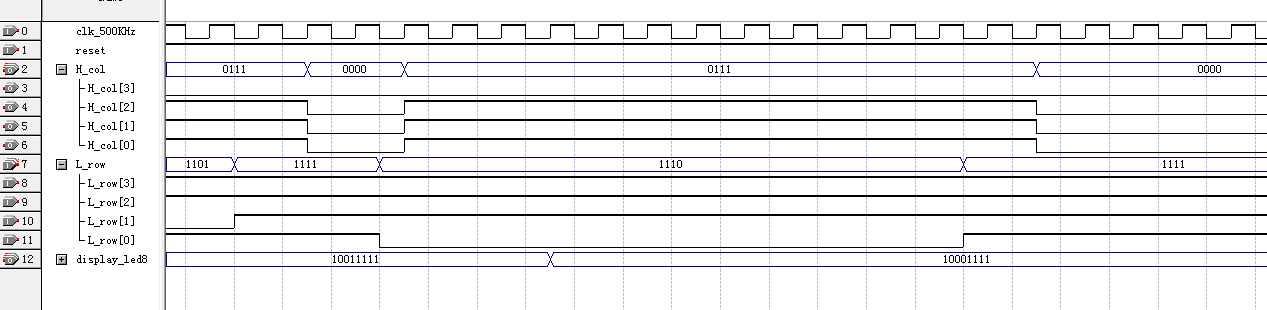

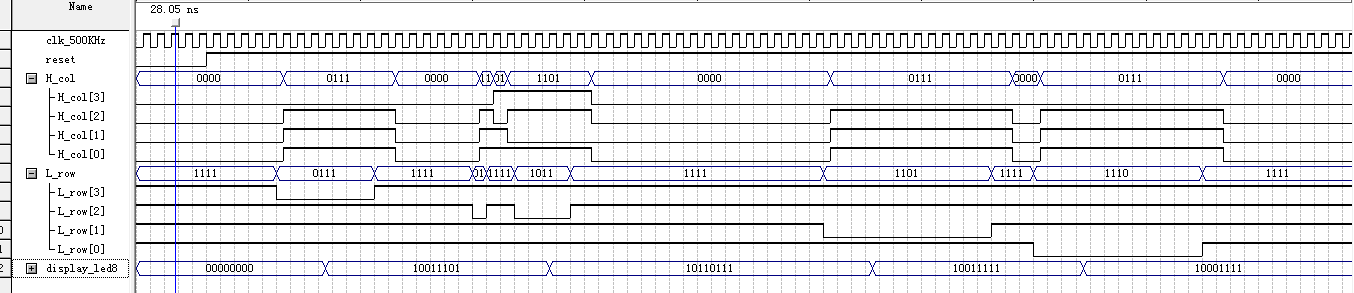

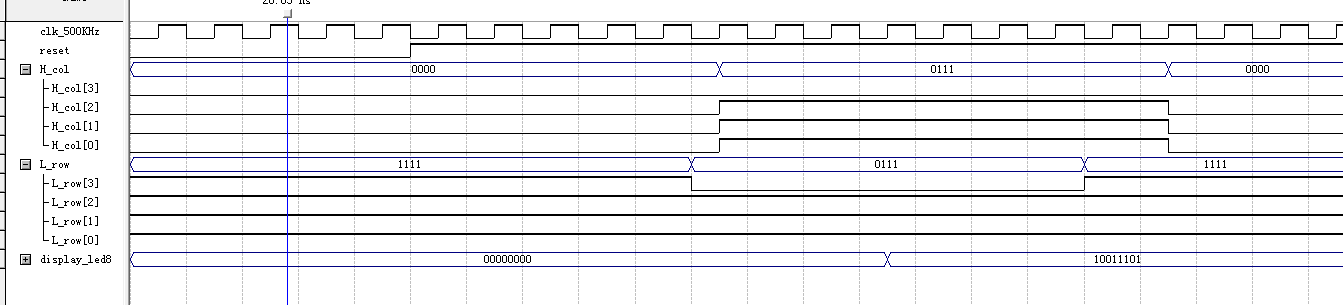

8.仿真
