背景：项目开发过程中做了一般功耗版，功耗版的图纸从项目图纸上修改，只是在要测试电流的位置增加0ohm电阻或者10mohm电阻，方便测试电流，结果在项目贴片后发现不能开机，前期图纸多人绘制，排查不够全面，而且此问题打印成PDF原理图根本看不出问题，后来仔细排查了下原理图，对比之前很多项目图纸，总结了如下经验，做笔记也方便大概参考！

offpage和Global Power的连接问题，基本总结出来是这样!

1.变量的全局性是：global power>port>offpage>alias net,

2.offpage 可以连接不同页的offpage；alias net 只能连接同一页的alias net

global Power 是全局的，和Port类似，可以连接同一个project下所有的相同net

3.global Power 和offpage 在某一页连接时，降低了该页的global Power 变量属性，也就是这一页的global Power已经和offpage是同一个等级的变量了，如果另外一页还有相同net的global Power，但无相同net 的offpage,那另外一页的global Power变量还是全局变量，变量可见性大于有offpage的同net变量。因此没有offpage这页的net和有offpage页的net会连不上，仔细检查会发现Global Power net 下方的alias net已经加了数字尾缀，也就是net也变更了。

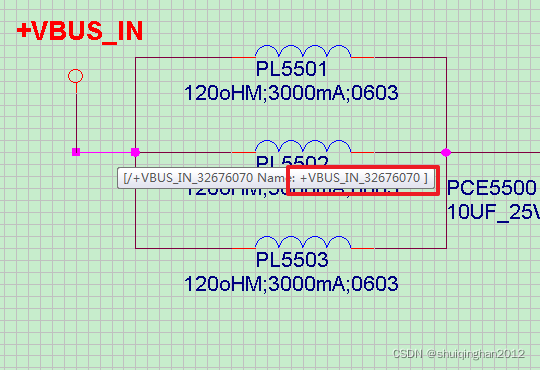

注意：鼠标放到对应的net上可以看到net在global Power net后还加了后缀



解决办法：

1.将每一页都增加相同的net的offpage，同步降低具有此net的所有global power的变量可见性（将全局变量变成某一页的局部变量）

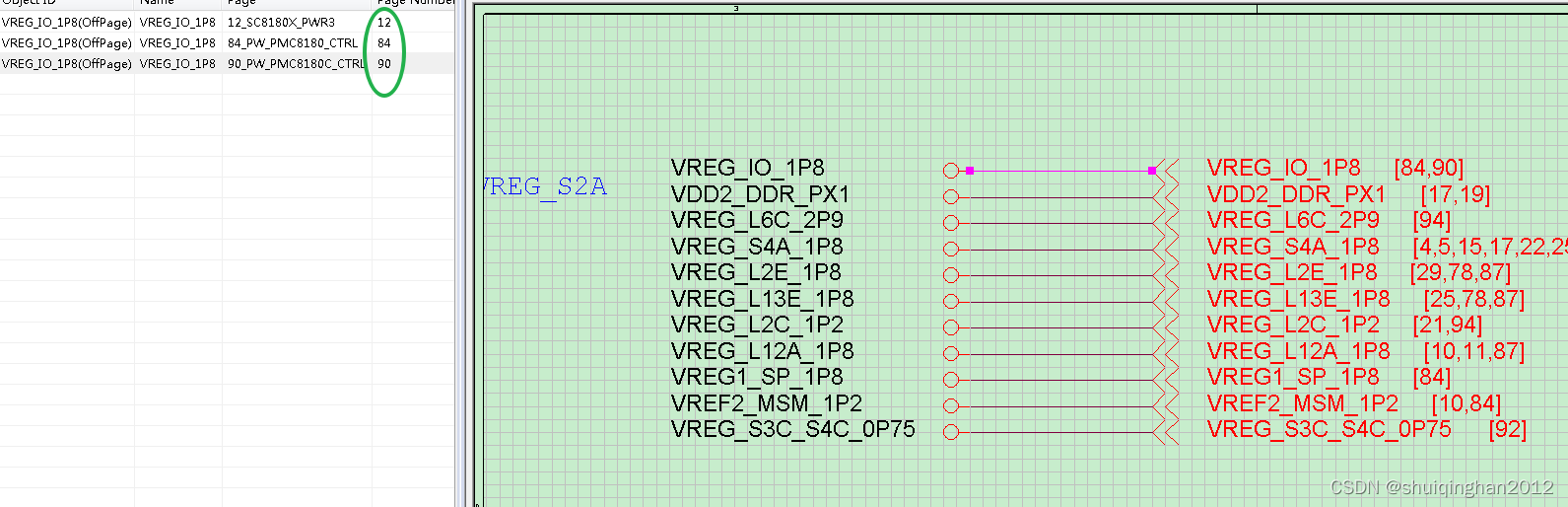

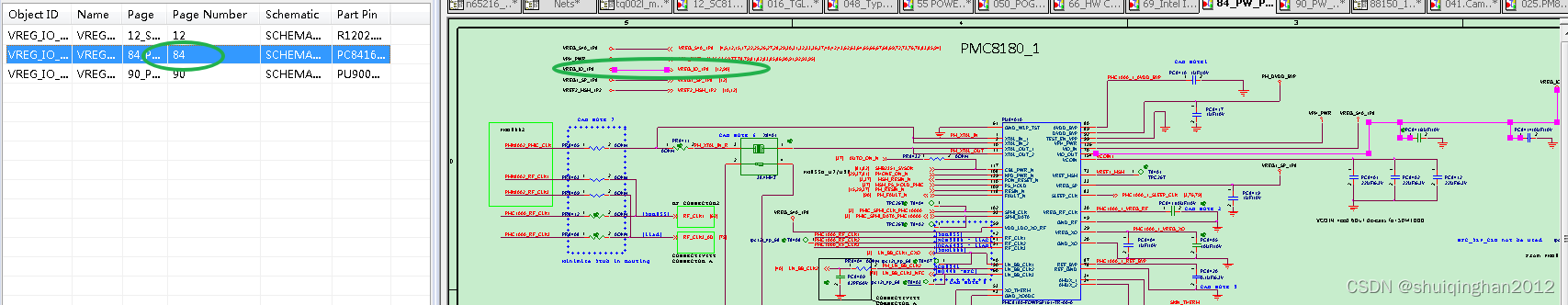

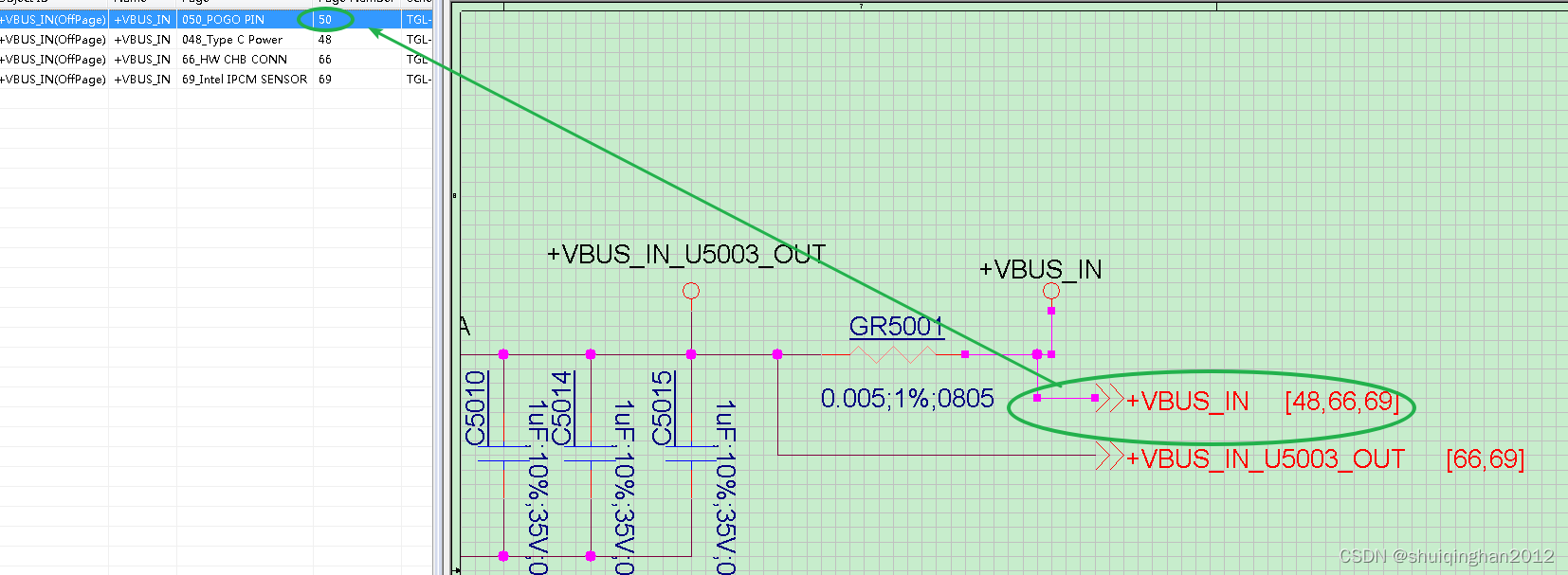

如下高通某参考设计页面的作法，具有此net的页面每一页都有相同的offpage net和Global power net.







2.去掉相同net的所以offpage,提高变量可见性，即全部变更全局变量-->其实所以的power net本质就是这样.

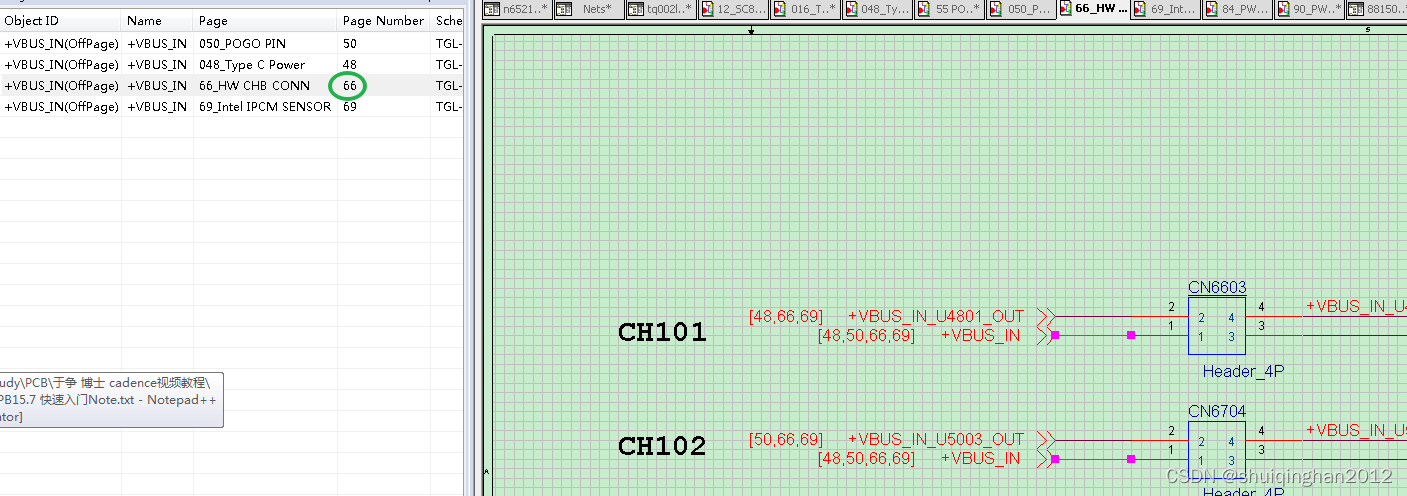

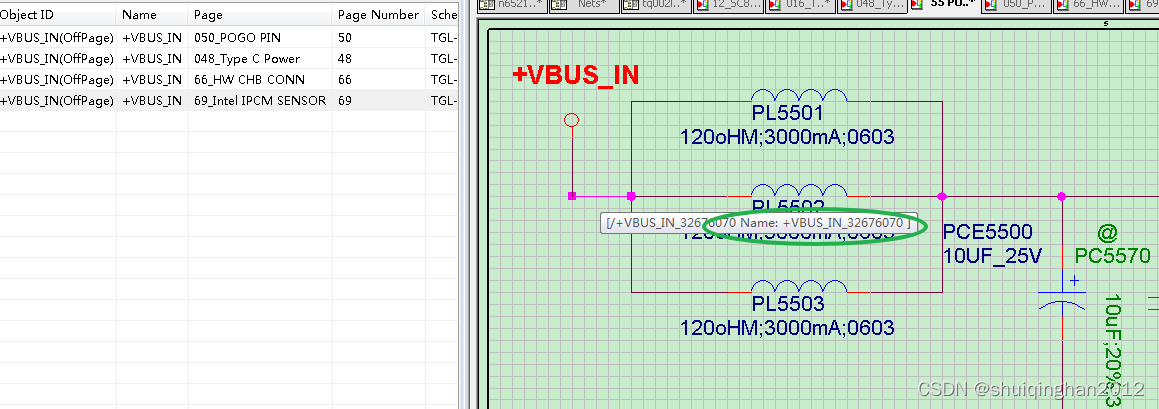

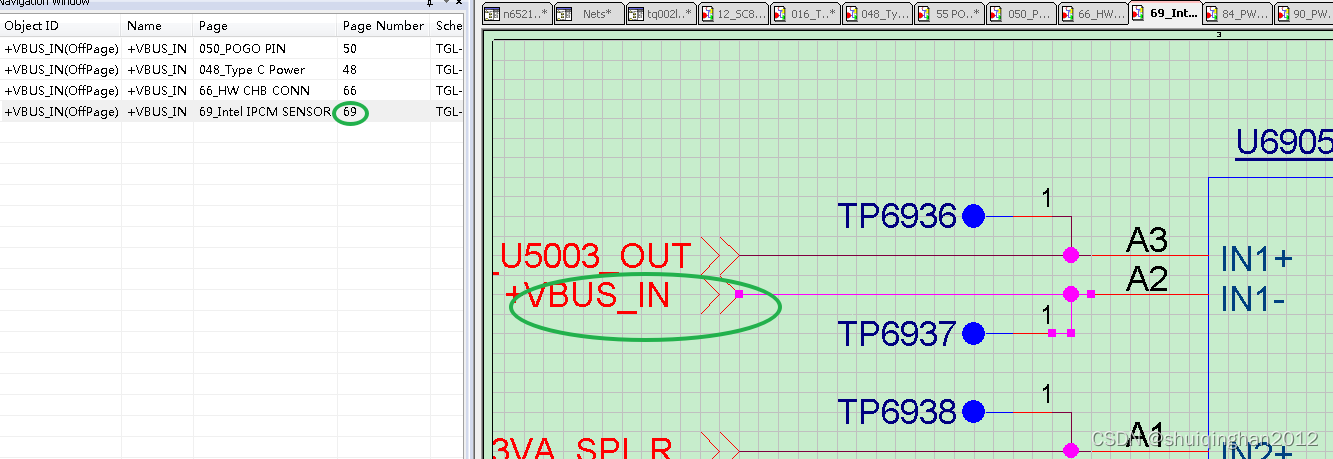

VBUS_IN那个net在其它页面都有offpage,只有55页没有offpage，因此55页的VBUS_IN global power net是全局变量，而其它页面的因为增加了offpage已经变成了该页的局部变量，变量可见性低于55页的全局变量，它两不会连接。

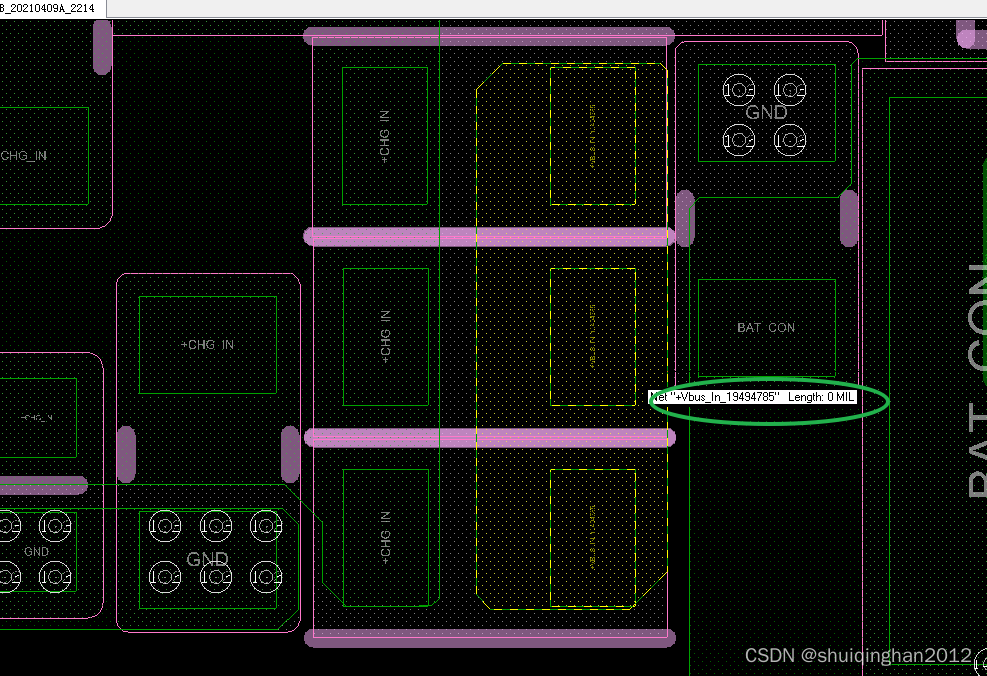

唯独55页没有offpage， alias net也变了，最终导致此处没有连接，但不是single net，因为连接了三个pin,Layout也没有连接





另外的措施

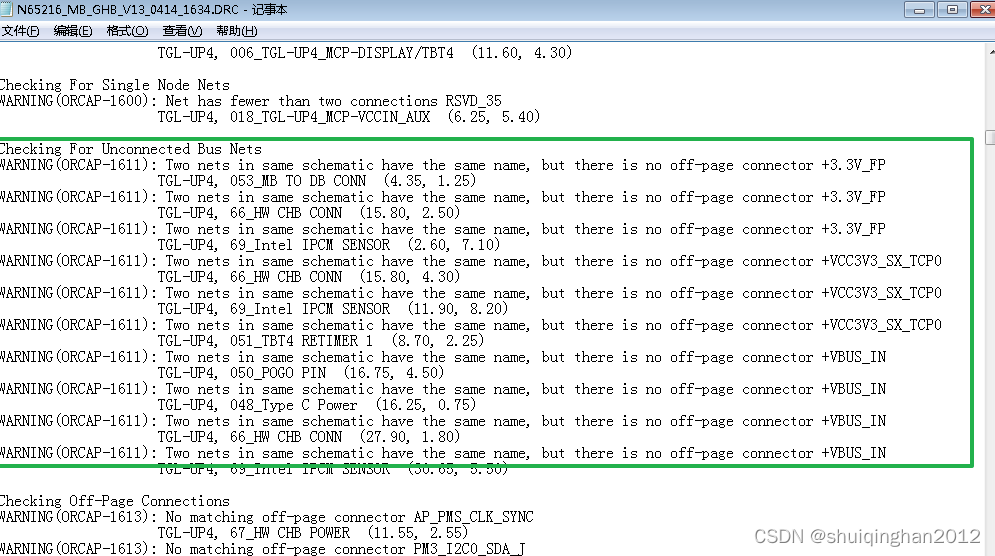

1.跑DRC也会报出没有offpage的warning,至此还会认为Waring可以不用管么

Two nets in same schematic have the same name, but there is no off-page connector +VBUS_IN



事实上，这三个net都出现了上面类似的问题

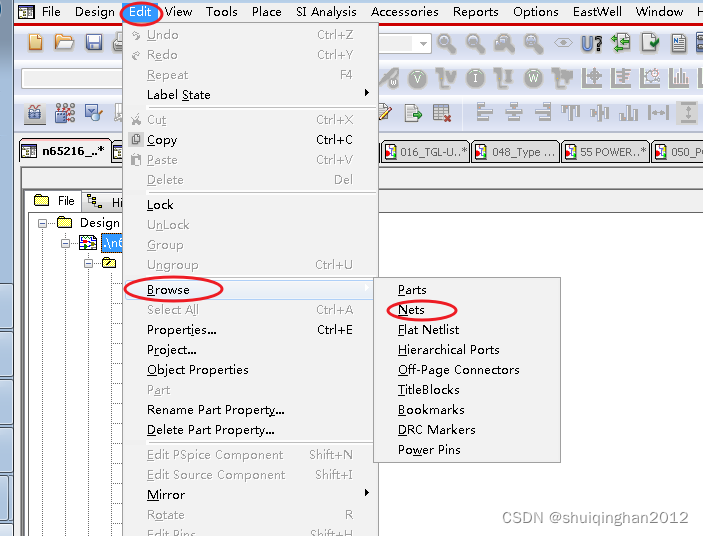

2.也可以通过edit-browse-nets 查看全部net 人工排查



如下net

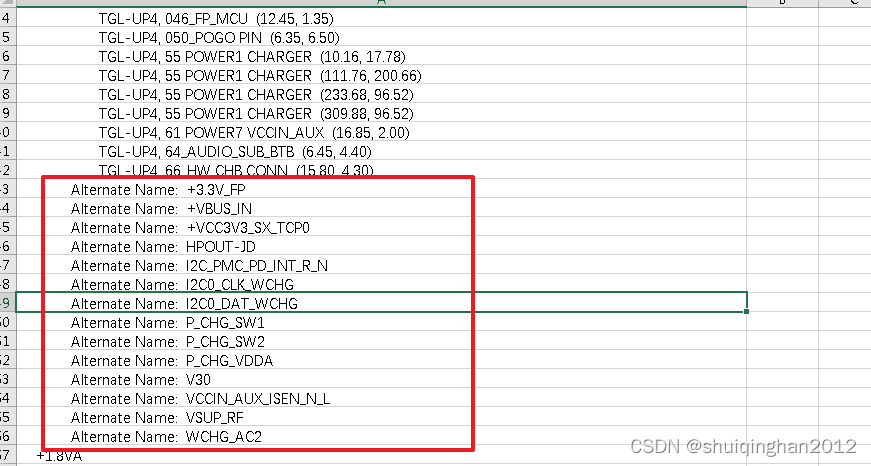

3.还可以跑DRC时把全部net输出到DRC再用Excel排查

如下这些网络都可能有问题，随便排查一个

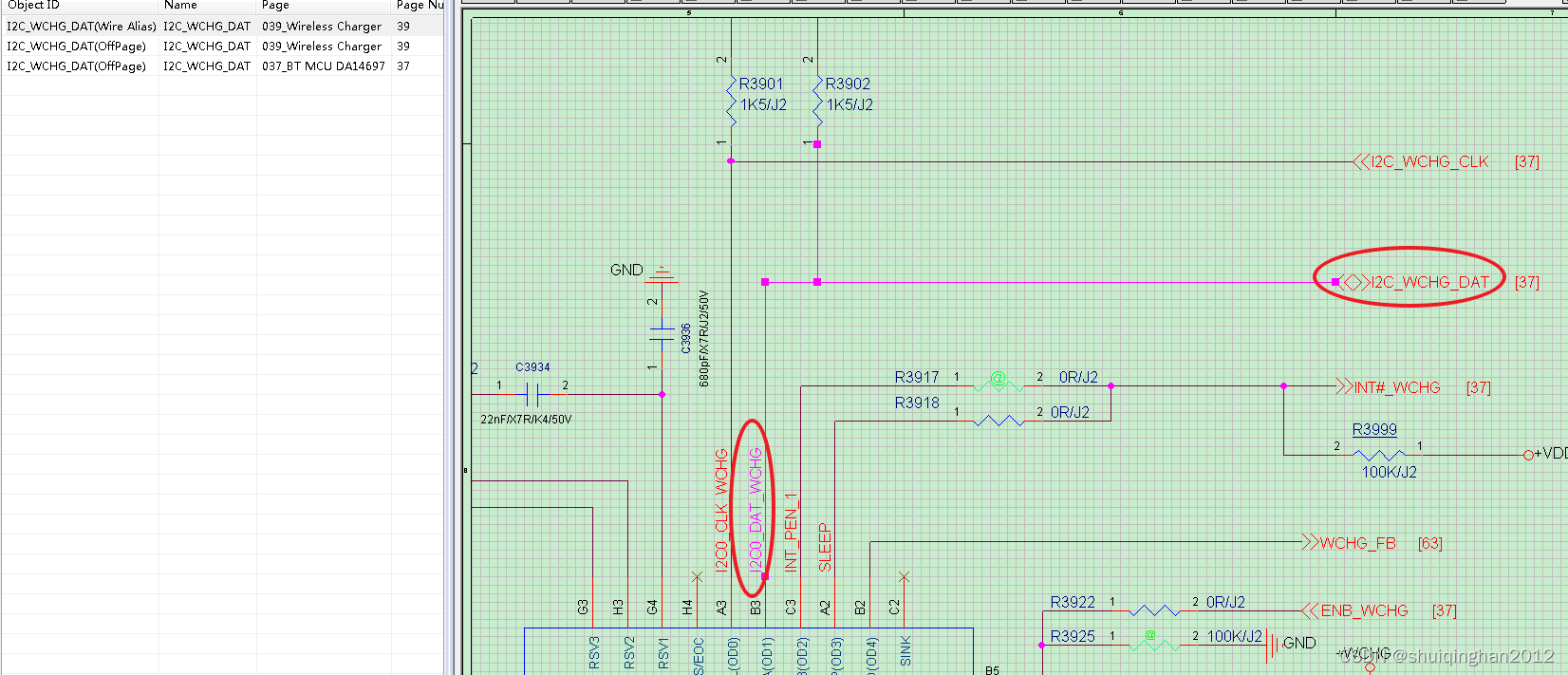

如下offpage net和 alias net name不同，还好变量可见性offpage>alias net,这里并没有出问题，但也不规范，像一个内心有矛盾纠结的人，不知道给这个net起啥名字。



最后总结一句：工具只是辅助人完成工作，想要完全依赖工具，首先得对应用的工具很了解，否则最好谨慎点首先相信自己，不行就笨一点，一个个点一个个查！但时间会不允许，因此总的学会使用工具！遵循自己熟悉的工具，熟悉的方法会提升速度！

之前听了一个钓鱼的规则：

钓鱼的第一条规则是：在有鱼的地方钓鱼

钓鱼的第二条规格是：记住第一条规则。

初次读到这两句，觉得很好笑，也很幽默，但似乎没啥用，觉得第二句就是废话，后来又觉得第二句比第一句重要，工作生活中天天出错的就是因为第二句。

其实它还有另一个版本：

有条非常有用的古老守则，它分两步：

1. 找到一个简单的、基本的道理；
2. 非常严格的按照这个道理去行事。

这一次感受到了钓鱼法则的威力，这句话让人深思，时间越久感受到的威力越大！

cadence orcad 画图中，还有两个经常会遇到，但大部分人不知道怎么批量操作的问题，批量替换titleblock和批量修改页编码，以便自动增加offpage number,后面再写这两个知识点的笔记。先挖个坑。
