一 概念

Redis集群是一个分布式（distributed）、容错（fault-tolerant）的 Redis内存K/V服务， 集群可以使用的功能是普通单机 Redis 所能使用的功能的一个子集（subset），比如Redis集群并不支持处理多个keys的命令,因为这需要在不同的节点间移动数据,从而达不到像Redis那样的性能,在高负载的情况下可能会导致不可预料的错误。

二 特性

Redis集群的几个重要特征：
1.Redis 集群的分片特征在于将键空间分拆了16384个槽位，每一个节点负责其中一些槽位。

2.Redis提供一定程度的可用性,可以在某个节点宕机或者不可达的情况下继续处理命令.（只要集群中大多数Master可达、且失效的Master至少有一个Slave可达，即集群非Fail状态，集群都是可用）

3.Redis 集群中不存在中心（central）节点或者代理（proxy）节点， 集群的其中一个主要设计目标是达到线性可扩展性（linear scalability）

三 架构

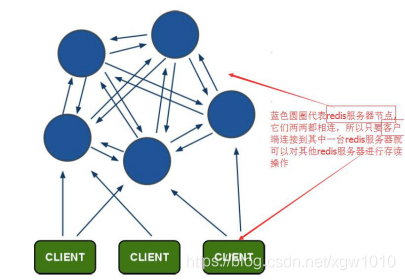

3.1 redis-cluster架构图

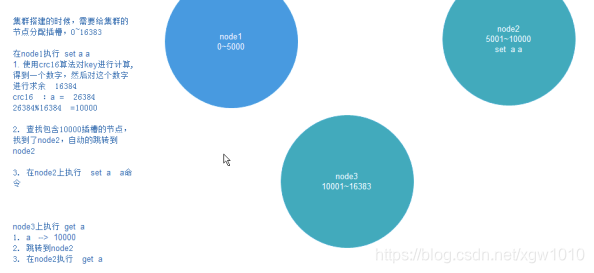

实现哈希映射

架构细节:

1. 所有的redis节点彼此互联(PING-PONG机制),内部使用二进制协议优化传输速度和带宽.
2. 节点的fail是通过集群中超过半数的节点检测失效时才生效.
3. 客户端与redis节点直连,不需要中间proxy层.客户端不需要连接集群所有节点,连接集群中任何一个可用节点即可
4. redis-cluster把所有的物理节点映射到[0-16383]slot上,cluster 负责维护node<->slot<->value

3.2 redis-cluster选举:容错

1. 选举过程是集群中所有master参与,如果半数以上master节点与某个master节点通信超时(cluster-node-timeout),认为该master节点挂掉.
2. 什么时候整个集群不可用(cluster_state:fail)：
   a:如果集群任意master挂掉,且当前master没有slave，集群进入fail状态,也可以理解成集群的slot映射[0-16383]不完全时进入fail状态.
   b:如果集群超过半数以上master挂掉，无论是否有slave，集群进入fail状态.
3. 当集群不可用时,所有对集群的操作做都不可用，收到((error) CLUSTERDOWN The cluster is down)错误。

四 环境要求

1. Redis3.0版本以上
2. 要让集群正常工作至少需要3个主节点，在这里我们要创建6个redis节点，其中三个为主节点，三个为从节点

五 集群搭建

5.1 安装ruby

apt-get install ruby
apt-get install rubygems

安装ruby redis 扩展包：

gem install redis

5.2. 安装redis server：

apt-get install redis-server

5.3. 创建redis-cluster文件夹

mkdir /usr/local/redis-cluster

5、4. 将你的redis.conf配置文件分别复制到redis-cluster这个文件夹中，更改如下

port  6379                  #端口6379
bind 本机ip                 #默认ip为172.20.0.2/3/4/5/6/7需要改为其他节点机器可访问的ip 否则创建集群时无法访问对应的端口，无法创建集群
daemonize    yes                       #redis后台运行
pidfile  /var/run/redis_6379.pid #pidfile #文件对应6379
cluster-enabled  yes                    #开启集群  把注释#去掉
cluster-config-file  nodes_7000.conf   #集群的配置  配置文件首次启动自动生成
cluster-node-timeout  15000         #请求超时  默认15秒，可自行设置
appendonly  yes              #aof日志开启  有需要就开启，它会每次写操作都记录一条日志　
masterauth '86a1b907d54bf7010394bf316e183e67'
requirepass '86a1b907d54bf7010394bf316e183e67'  #设置密码

5.5. 启动redis服务

需要启动6个服务

redis-server /usr/local/redis_cluster/redis.conf

5.6 创建集群

其中redis-trib.rb在你的redis安装目录/src下：

/usr/local/redis-cluster/redis-trib.rb create --replicas 1 172.20.0.2:6379 172.20.0.3:6379 172.20.0.4:6379 172.20.0.5:6379 172.20.0.6:6379 172.20.0.7:6379

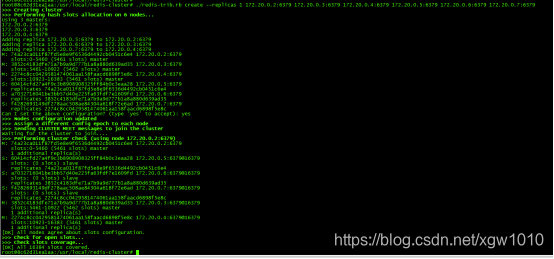

可以看到创建集群成功了：（如图：2,3,4为主，5,6,7为从）

5.7 设置redis集群密码

如下图，逐一设置redis密码：

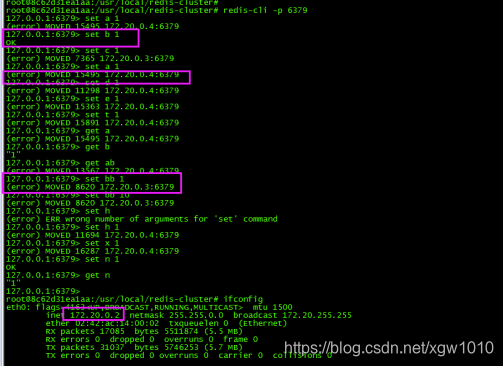

5.8 连接集群并测试

redis-cli -p 6379

六 集群扩容

6.1 添加主节

创建一个新节点（使用的配置文件与之前一样）并启动。

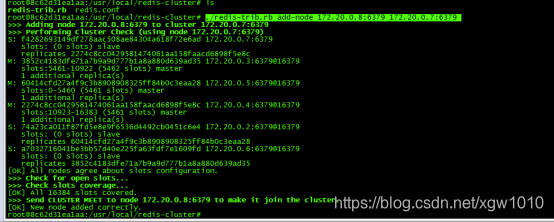

执行命令./redis-trib.rb add-node 172.20.0.8:6379 172.20.0.7:6379，将新节点添加到集群里

（脚本先检查了集群状态，后添加了节点，添加后节点是空节点，还需分配哈希槽，没有哈希槽就没有储存功能）

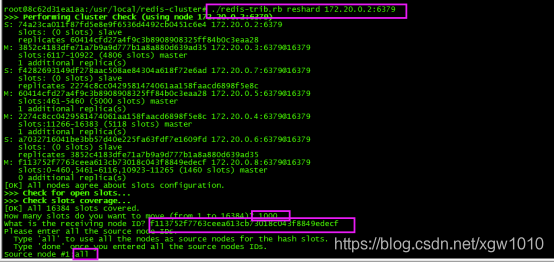

6.2 为新节点分配哈希槽

./redis-trib.rb reshard 172.20.0.2:6379

注释：
want to move (from 1 to 16384)? 1000（此处为想移动多少个哈希槽）
What is the receiving node ID?（为加入的新节点的id）
Source node #1:all（此处选择all，全部使用并移动，表示从所有主节点中随机转移，凑够1000个哈希槽

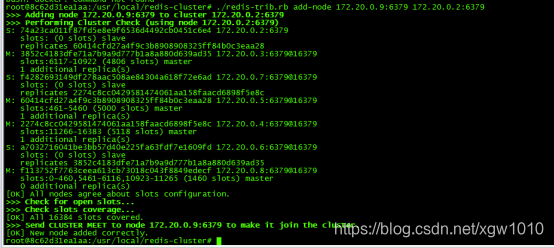

6.3 添加从节点slave

如上新建一个空节点并启动

./redis-trib.rb add-node 172.20.0.9:6379 172.20.0.7:6379

连接上新节点，执行命令cluster replicate (任意一个master的ID)。

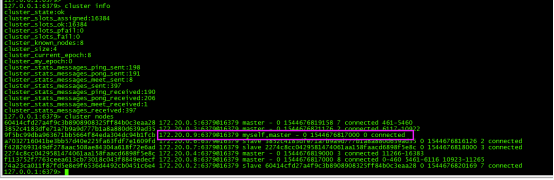

查看当前节点状态：

执行命令cluster replicate (任意一个master的ID):

七 删除节点

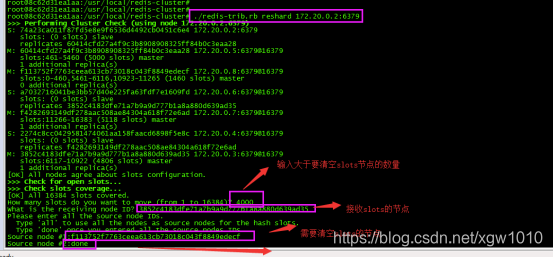

7.1 迁移slots

把节点拥有的slots全部迁移出去

./redis-trib.rb reshard 172.20.0.2:6379

7.2 删除节点

redis-trib.rb del-node 172.20.0.2:6379 f113752f7763ceea613cb73018c043f8849edecf

7.3 没有slots

如果没有一个slots，可直接删除

redis-trib.rb del-node 172.20.0.2:6379 9f5bc99dba963671bb5664f84eda304dc94b1fcb


（这个主节点被删除之后,它之前拥有的从节点会自动成为其他主节点的从节点.）
