一、基本图形标签、通用属性

• 有6种基本的图形

<!-- 矩形 -->
<rect> </rect>
<!-- 圆形-->
<circle> </circle>
<!-- 椭圆形-->
<ellipse> </ellipse>
<!-- 直线（数学上的线段） -->
<line> </line>
<!-- 多线段 -->
<polyline> </polyline>
<!-- 多边形） -->
<polygon> </polygon>

• 还有一些通用的属性，比如 fill（填充）、stroke（边框）、transform（变换）
  （ transform就是 css3 中的用法 ）

然后一起学习下各个图形的属性用法

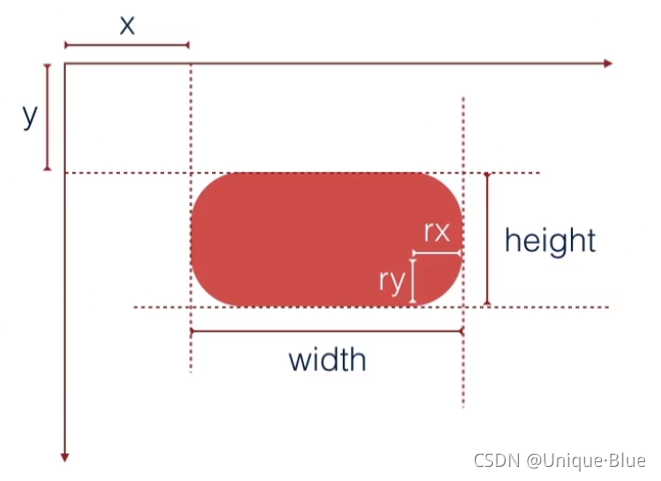

二、矩形（rect）

重要的是，在svg坐标系中，x轴正方向 向右 ，y轴正方向 向下

• x：距离坐标系的 横向坐标值（坐标系的概念后面会提到）
• y：距离坐标系的 纵向坐标值
• width：矩形 宽度
• height：矩形 高度
• rx：横向 的 圆角值
• ry：纵向 的 圆角值


上例子：

<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
  <rect width="300" height="100"
  style="fill:rgb(0,0,255); stroke-width:1; stroke:rgb(0,0,0)"/>
</svg>

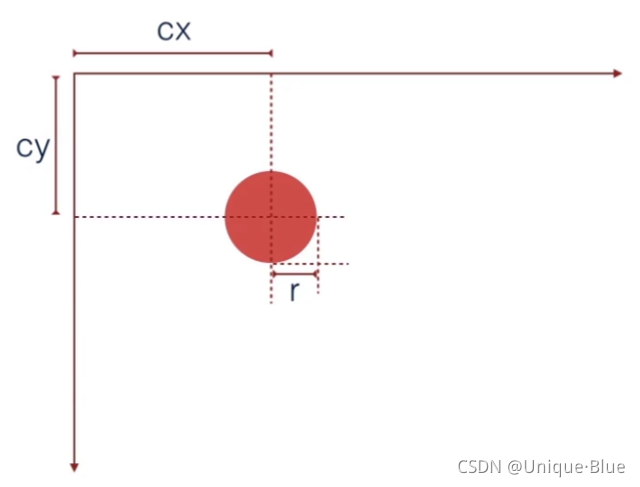

三、圆形（circle）

• cx：圆心 距离坐标系的 横向坐标值
• cy：圆心 距离坐标系的 纵向坐标值
• r：半径

上例子：

<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
  <circle cx="100" cy="50" r="40" stroke="black"
  stroke-width="2" fill="red"/>
</svg>

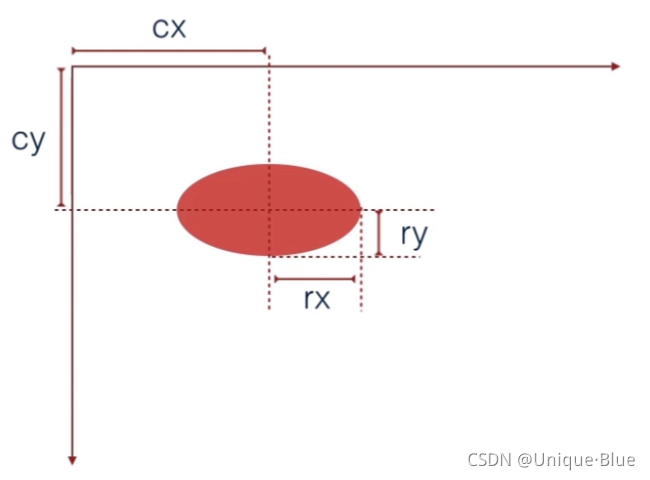

四、椭圆（ellipse）

• cx：圆心 距离坐标系的 横向坐标值
• cy：圆心 距离坐标系的 纵向坐标值
• rx：水平半径
• ry：垂直半径

上例子：

<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
    <ellipse cx="150" cy="80" rx="100" ry="50" style="fill:yellow;stroke:purple;stroke-width:2"/>
</svg>

五、直线（line）

这个定义就很简单了，数学上两个点的坐标

• x1：第一个点 距离坐标系的 横向坐标值
• y1：第一个点 距离坐标系的 纵向坐标值
• x2：第二个点 距离坐标系的 横向坐标值
• y2：第二个点 距离坐标系的 纵向坐标值

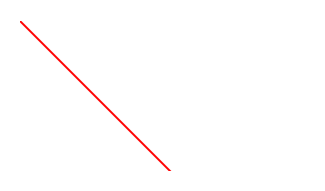

上例子：

<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
  <line x1="0" y1="0" x2="200" y2="200"
  style="stroke:rgb(255,0,0);stroke-width:2"/>
</svg>

六、多线段（polyline）

points ：多个坐标点的位置集合，傻瓜式写坐标就行，以此类推

• x1：第一个点 距离坐标系的 横向坐标值
• y1：第一个点 距离坐标系的 纵向坐标值
• x2：第二个点 距离坐标系的 横向坐标值
• y2：第二个点 距离坐标系的 纵向坐标值
  … … …

上例子：

<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
  <polyline points="0,40 40,40 40,80 80,80 80,120 120,120 120,160" style="fill:white;stroke:red;stroke-width:4" />
</svg>

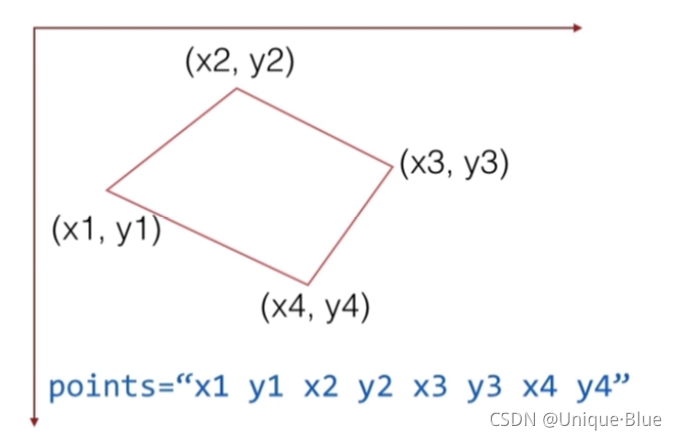

七、多边形（polygon）

points ：与多线段类似，区别是 最后一个点 会和 第一个点 连起来，形成封闭图形

• x1：第一个点 距离坐标系的 横向坐标值
• y1：第一个点 距离坐标系的 纵向坐标值
• x2：第二个点 距离坐标系的 横向坐标值
• y2：第二个点 距离坐标系的 纵向坐标值
  … … …

上例子：

<svg height="210" width="500">
  <polygon points="200,10 250,190 160,210" style="fill:lime;stroke:purple;stroke-width:1"/>
</svg>

以上就是基础图形的绘制，嗯，学会基本画图了~
