STM32(六)——定时器中断实验
接下来看看库函数是怎么使用这些寄存器的我们主要用的就是前三个在Timer.h文件里(未完成)
·
一、通用定时器介绍
STM32F1 的通用定时器是由一个通过可编程预分频器(PSC)驱动的16位自由装载计数器(CNT)构成,可用于测量输入信号的脉冲长度(输入捕获)或者产生输出波形(输出比较和PWM)等
二、定时器功能
通用TIMx(2、3、4、5)定时器功能包括:
1)16位 向上 向下自动装载计数器(TIMx_CNT)

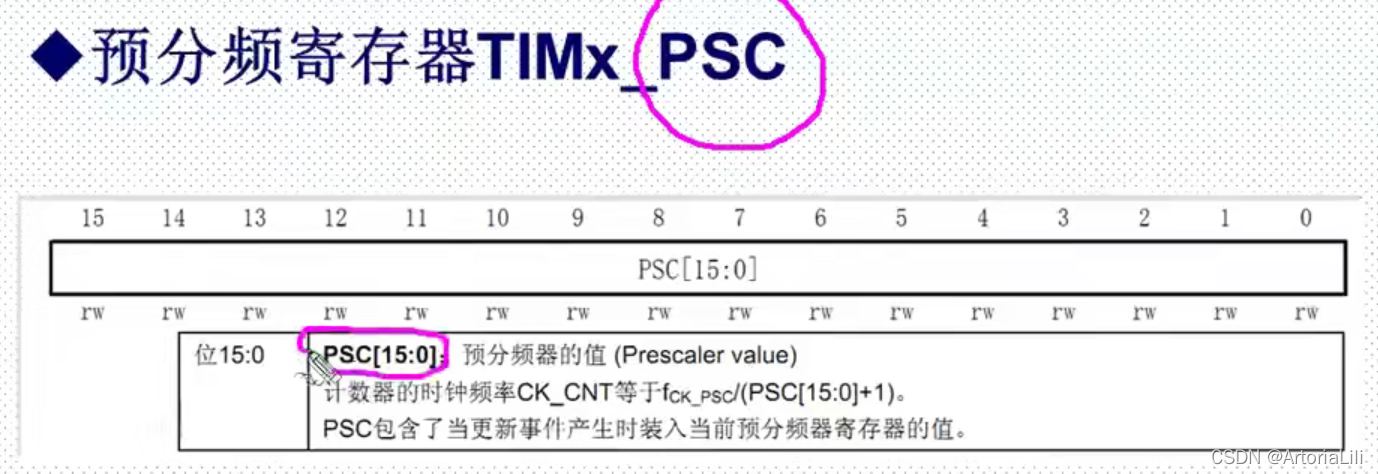

2)16位可编程(可实时修改)预分频(TIMx_PSC)
3)4 个独立通道(TIMx_CH1~4),这些通道可以用来作为:
A.输入捕获
B.输出比较
C.PWM 生成(边缘或中间对齐模式)
D.单脉冲模式输出
4)可使用外部信号(TIMx_ETR)控制定时器和定时器互连(可以用 1 个定时器控制另外
一个定时器)的同步电路。
5)如下事件发生时产生中断/DMA:
A.更新:计数器向上溢出/向下溢出,计数器初始化(通过软件或者内部/外部触发)
B.触发事件(计数器启动、停止、初始化或者由内部/外部触发计数)
C.输入捕获
D.输出比较
E.支持针对定位的增量(正交)编码器和霍尔传感器电路
F.触发输入作为外部时钟或者按周期的电流管理
这里,定时器的时钟来源有 4 个:
1)内部时钟(CK_INT)
2)外部时钟模式 1:外部输入脚(TIx)
3)外部时钟模式 2:外部触发输入(ETR)
4)内部触发输入(ITRx):使用 A 定时器作为 B 定时器的预分频器(A 为 B 提供时钟)。

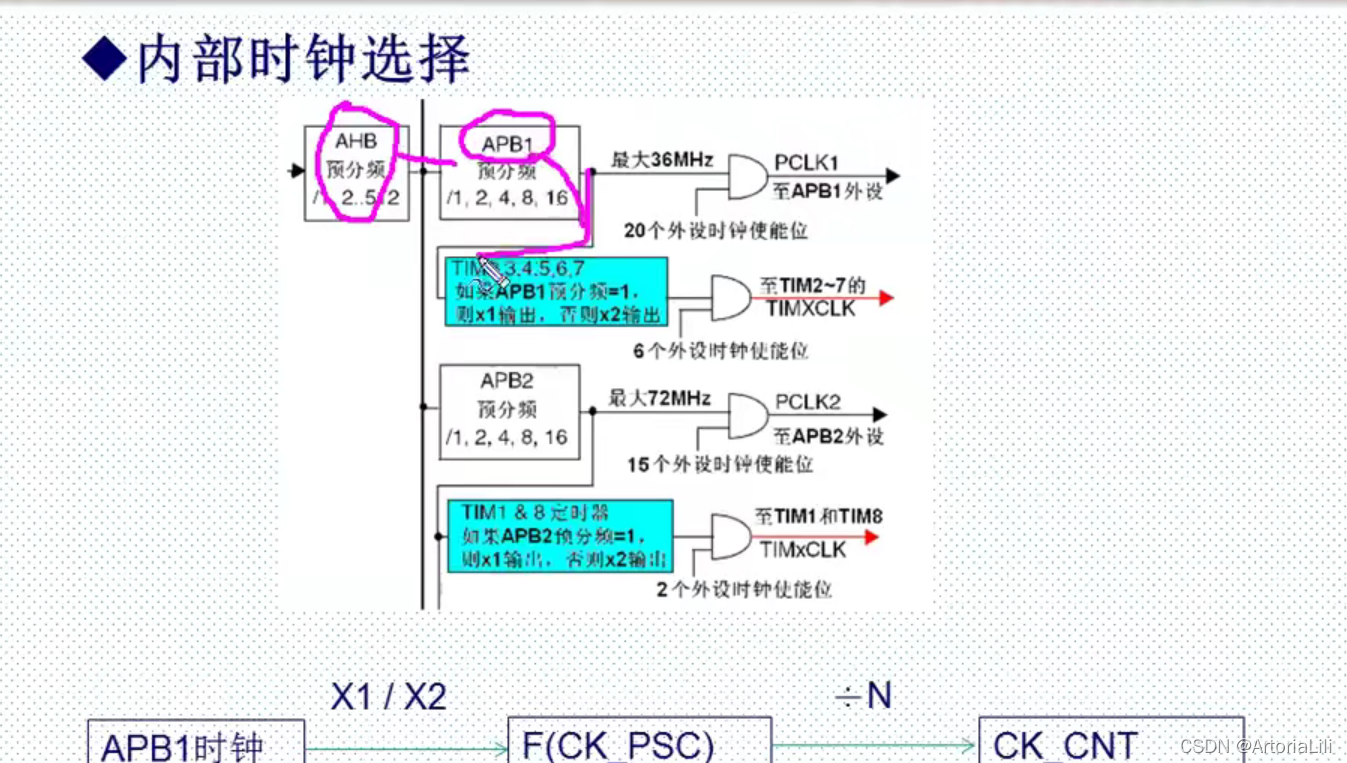

这些时钟,具体选择哪个可以通过 TIMx_SMCR 寄存器的相关位来设置。这里的 CK_INT

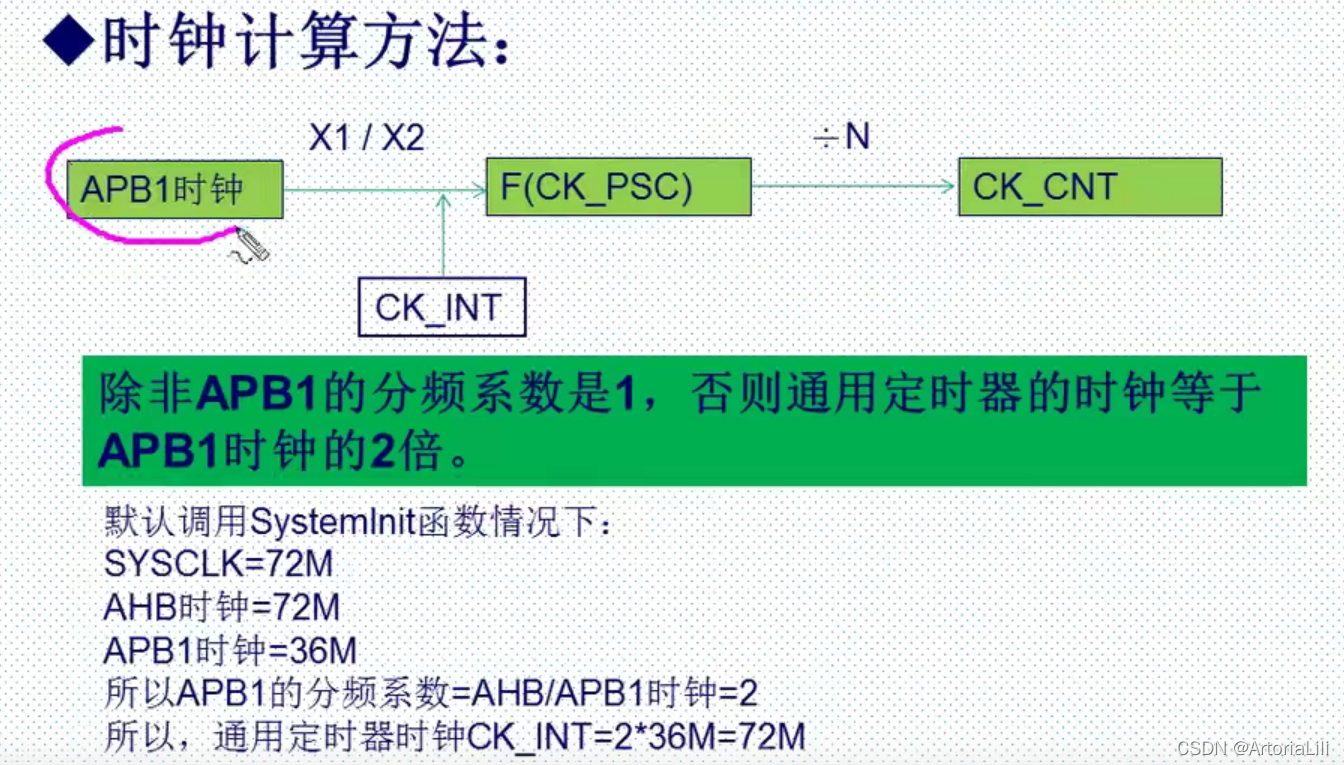

时钟是从 APB1 倍频的来的,STM32 中除非 APB1 的时钟分频数设置为 1,否则通用定时器 TIMx 的时钟是 APB1 时钟的 2 倍,当 APB1 的时钟不分频的时候,通用定时器 TIMx 的时钟就等 于APB1 的时钟。这里还要注意的就是高级定时器的时钟不是来自 APB1,而是来自 APB2 的

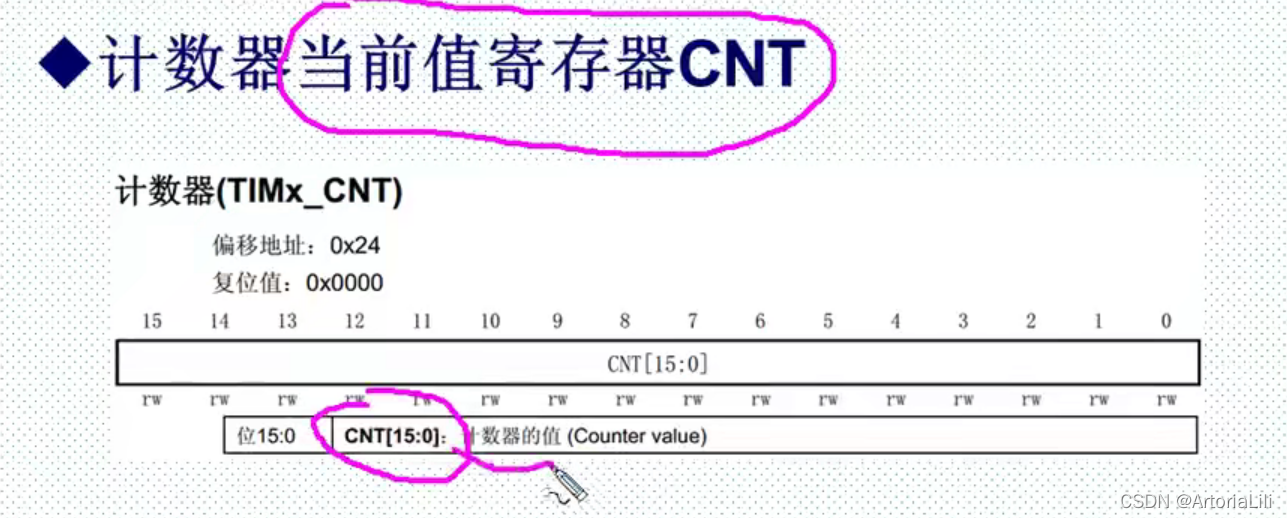

TIMx_CNT 寄存器,该寄存器是定时器的计数器,该寄存器存储了当前 定时器的计数值
首先要提
到的是,定时器相关的库函数主要集中在固件库文件 stm32f10x_tim.h 和 stm32f10x_tim.c 文件
中。
通用定时器工作过程
接下来我们来说说他的第一个作用:
1)TIM3 时钟使能
TIM3 是挂载在 APB1 之下,所以我们通过 APB1 总线下的时钟使能函数来使能 TIM3。
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE); //时钟使能
2)初始化定时器参数,设置自动重装值,分频系数,计数方式等。
在库函数中,定时器的初始化参数是通过初始化函数 TIM_TimeBaseInit 实现的
void TIM_TimeBaseInit(TIM_TypeDef*TIMx, TIM_TimeBaseInitTypeDef* TIM_TimeBaseInitStruct)
结构体类型为 TIM_TimeBaseInitTypeDef
typedef struct
{
uint16_t TIM_Prescaler;
uint16_t TIM_CounterMode;
uint16_t TIM_Period;
uint16_t TIM_ClockDivision;
uint8_t TIM_RepetitionCounter;
} TIM_TimeBaseInitTypeDef
第一个参数 TIM_Prescaler 是用来设置分频系数的

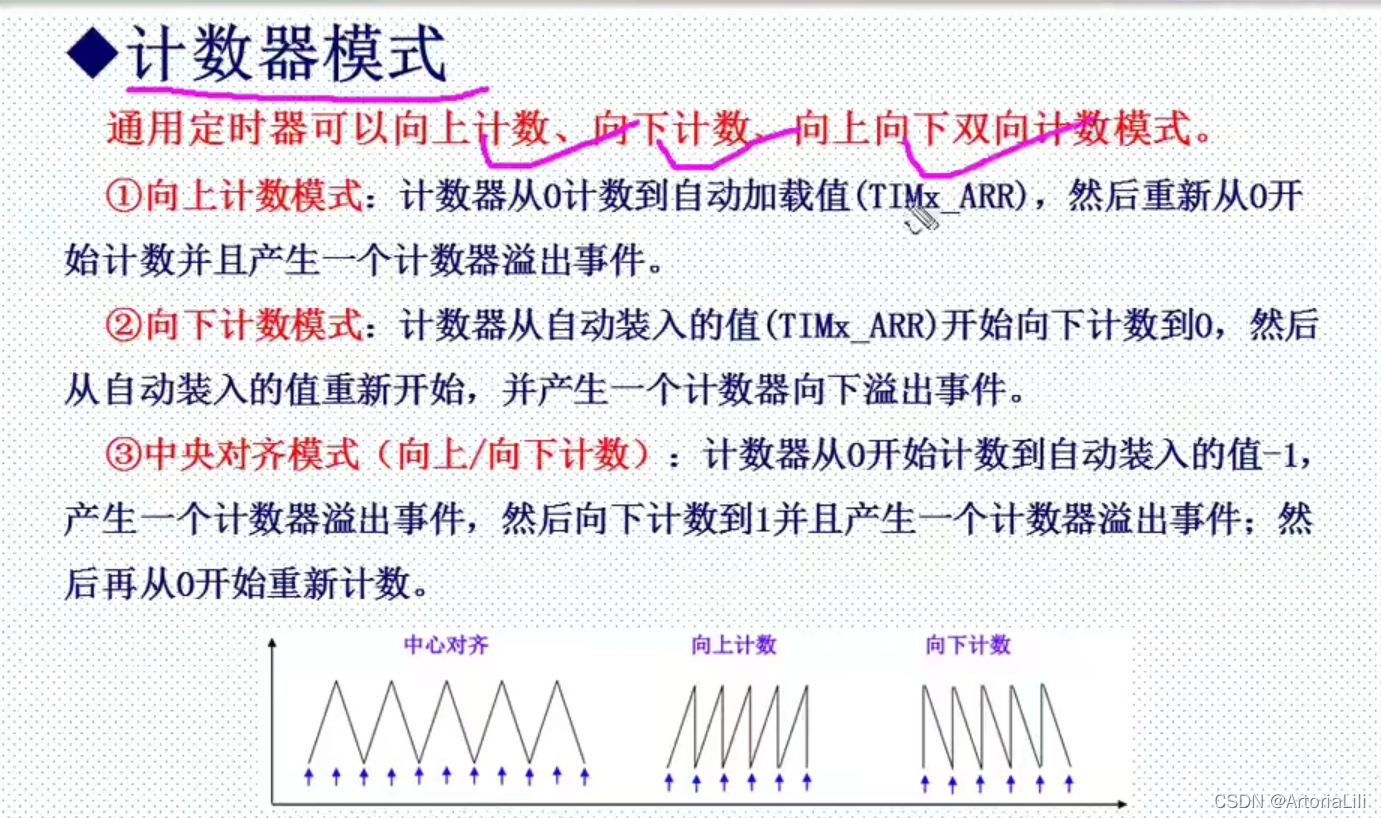

第二个参数 TIM_CounterMode 是用来设置计数方式,比较常用的是向上计数模式 TIM_CounterMode_Up 和向下计数模式 TIM_CounterMode_Down

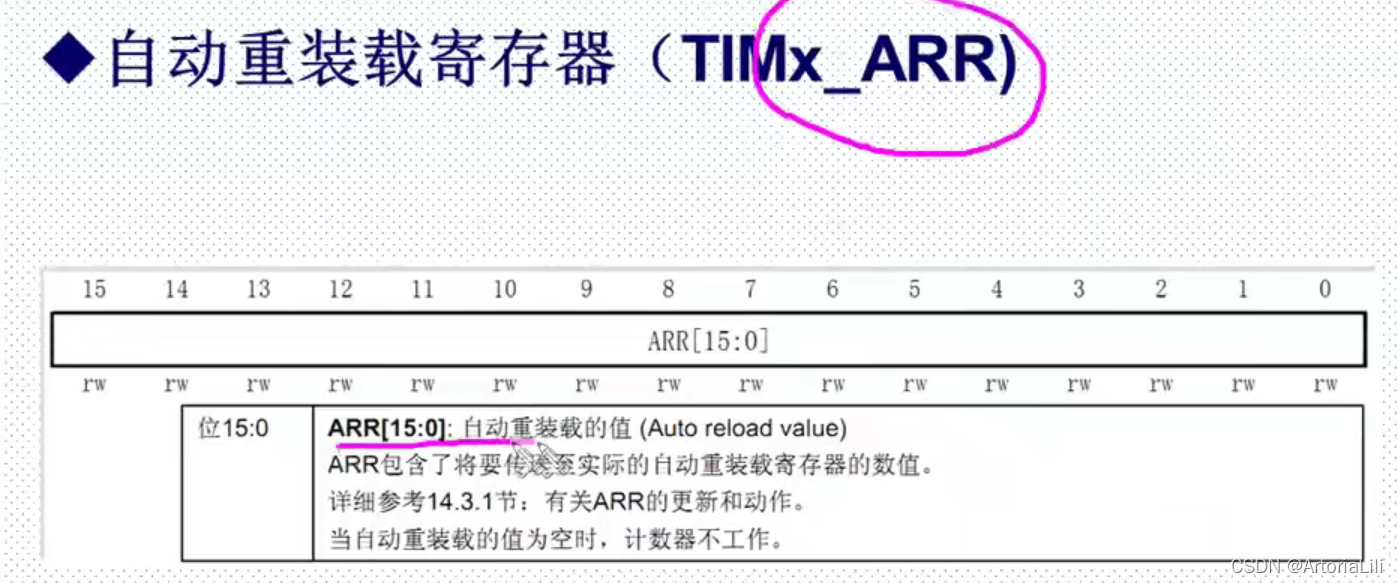

第三个参数是设置自动重载计数周期值
第四个参数是用来设置时钟分频因子
void TIM3_Int_Init(u16 arr,u16 psc){
针对 TIM3 初始化范例代码格式:
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
TIM_TimeBaseStructure.TIM_Period = 5000; //设置自动装载值
TIM_TimeBaseStructure.TIM_Prescaler =7199; //设置预分频系数
TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; // 设置计数模式
TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);
.....(在这之中加上使能和初始化)

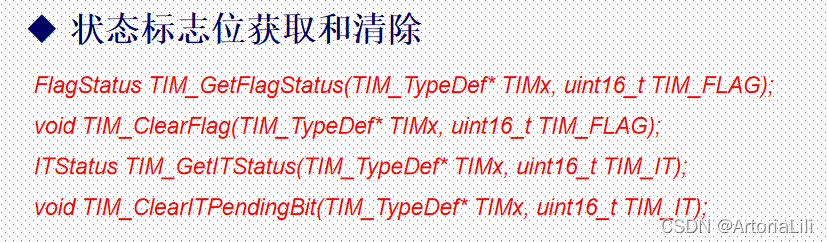

3)状态标志位获取和清除 ——在中段函数里使用

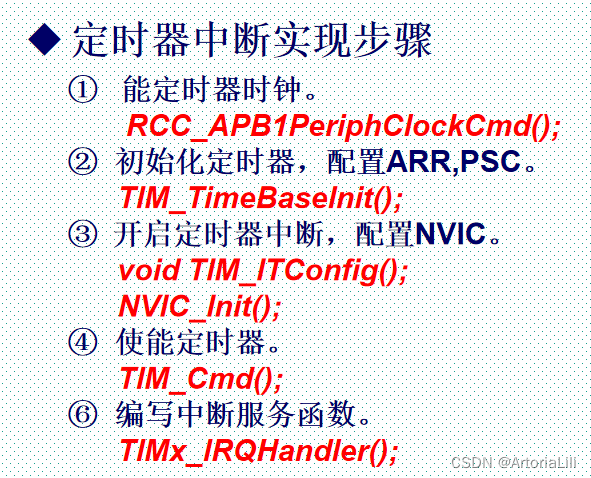

这些呢,都比较相似,那么再接着,我们就要看看使用定时器中断实现的步骤了

(1)不管是什么外设,只要使用,我们就一定需要让对应的时钟使能
(2)初始化函数(定时器)——配置预分频系数
(3)开启相应的中断,配置NVIC——中断优先级分组和 响应与抢占优先
(4)使能定时器
(5)编写中断服务函数,在上面中断时使用

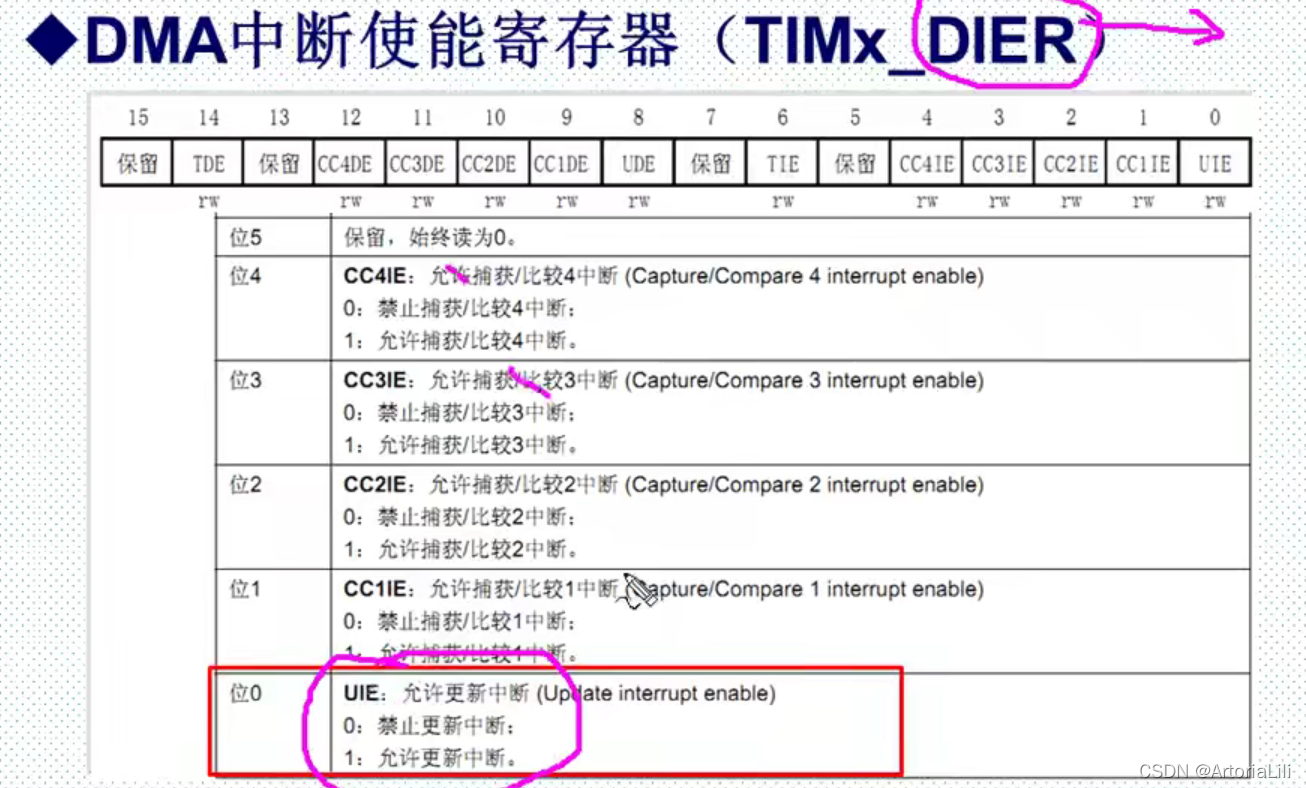

下面则是有关的寄存器



在初始化完之后,我们还要开启中断(第三步)
TIM_ITConfig(TIM3,TIM_IT_Update,ENABLE)
这里也就是使能更新中断,然后就是中断优先级分组,在初始化一下NVIC
(分两组,这里我省略一手)
NVIC_InitStructure.NVIC_IRQChannel = TIM3_IRQn;//TIM3中断
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;//抢占优先级
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3//响应优先级
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE//使能
NVIC_Init(ANVIC_InitDtructure);//初始化NVIC
第四步——使能定时器
TIM_Cmd(TIM3,ENABLE)
第五步——设置中断服务函数
void TIM3_IRQHandler(void)
{
if(TIM_GetITStatus(TIM3,TIM_IT_Update)== SET)
{
LED1 = !LED1;
TIM_ClearITPendingBit(TIM3,TIM_IT_Update);
}
}
