本文转自 Verilog中$finish、$stop的使用与区别，内容略有调整

1、函数说明

1、$finish

​ 系统任务$finish的作用是退出仿真器，结束仿真过程。格式：

$finish
$finish(n)

当 $finish后面不带参数时，则默认参数为1。
当$finish带参数时，根据不同的参数值，系统输出的特征信息：

• 0：不输出任何信息；
• 1：输出当前仿真时刻和位置；
• 2：输出当前仿真时刻、位置和仿真过程中所用的memory及CPU时间的统计。

2、$stop

​ $stop 任务得作用是把EDA工具(例如仿真器)置为暂停模式，在仿真环境下给出一个交互式的命令提示符，将控制权交给用户。格式与 $finish类似 ：

$stop
$stop(n)

当 $stop 后面不带参数时，则默认参数为1。
当 $stop 带参数时，根据不同的参数值，系统输出的特征信息：

• 0：不输出任何信息；
• 1：输出当前仿真时刻和位置；
• 2：输出当前仿真时刻、位置和仿真过程中所用的memory及CPU时间的统计。

2、实际应用

​ 这两个系统任务在不同的编译器下使用可能有细微的区别，接下来分别在vivado仿真器和modelsim仿真器中进行验证。

2.1 Vivado环境

2.1.1 $stop在vivado环境

使用如下testbenchn进行验证：信号a每20ns产生0或1，在200ns处使用$stop暂停。

`timescale 1ns / 1ns

module tb_test_sf();
	reg	a;

	initial begin
		a = 0;
		#200 $stop(0);
end
always #10 a = {$random} % 2;

endmodule

点击RUN ALL按钮，：

1. 不改变代码，​ $stop(0)

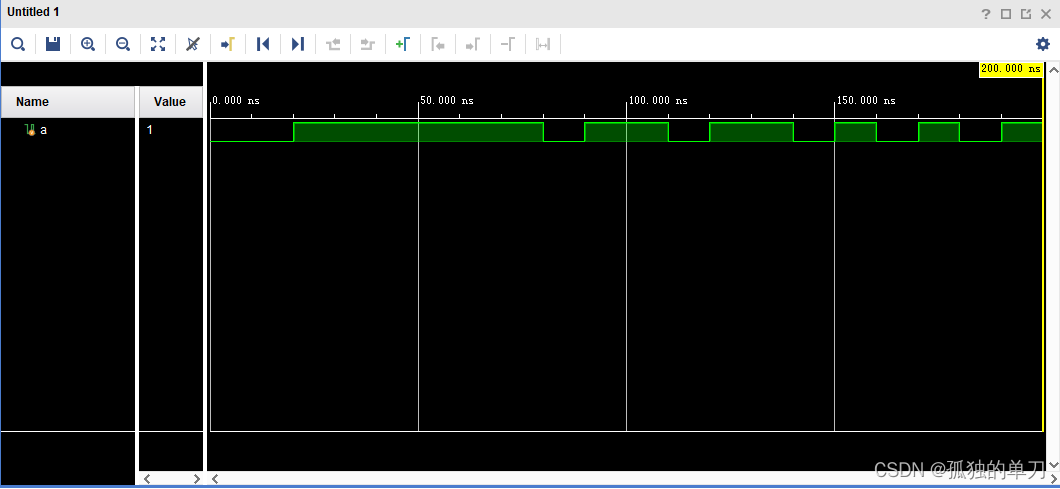

• 波形仿真停留在200ns处，此时可以继续仿真。

• TCL窗口打印的信息：


2. 将$stop(0)内参数改为1：

• 仿真结束后自动跳转到testbench的$stop语句处，波形依旧停留在200ns处。

• TCL窗口打印的信息变多了一些：


3. 将$stop(0)内参数改为2：

• 仿真结束后自动跳转到testbench的$stop语句处，波形依旧停留在200ns处。

• TCL窗口打印的信息多了memory和CPU的使用情况：


2.1.2、$finish在vivado环境

​ 使用如下testbenchn进行验证：信号a每20ns产生0或1，在200ns处使用$finish终止仿真。

`timescale 1ns / 1ns

module tb_test_sf();
	reg	a;

	initial begin
		a = 0;
		#200 $finish(0);
	end

always #10 a = {$random} % 2;

endmodule

1. 不改变代码，​ $stop(0)

• 波形仿真停留在200ns处， 仿真并不会停止，此后仍可以继续仿真。

• TCL打印信息：


2. 将$finish(0)内参数改为1：

​ 仿真结束后自动跳转到testbench的$finish语句处，波形依旧停留在200ns处（后续也仍可仿真）。

• TCL窗口打印的信息变多了一些：


3. $finish(2)的情况基本一致，只不过打印信息多了memory和CPU的使用情况：


2.2 Modelsim环境

2.2.1 $stop在modelsim环境

依然使用上面的TB进行验证

1. 将$stop(0)内参数设置为2

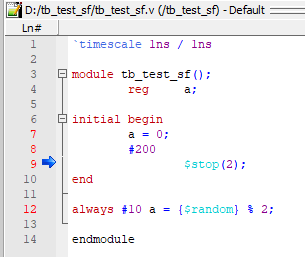

• 点击仿真300ns，仿真结束后自动跳转到testbench的$stop语句处，波形则停留在200ns处


• 窗口打印的信息：


• 此时，若点击继续仿真按钮，则会在仿真到300ns处暂停，接下来也可以继续进行仿真。


2. 接下来将$stop(2)内参数改为1，其他与参数为2的情况一致，只是窗口打印没有了memory和CPU的使用情况：


3. 将$stop(1)内参数改为0，仿真暂停后并没有自动跳转到testbench的对应界面，且打印信息更少：


2.2.2、$finish在modelsim环境

​ 依然使用上面的TB进行验证，首先将$finish()内参数设置为0：

• 弹出提示框：

  若选择是则会退出仿真并关闭modelsim软件；选否则会将将波形在200ns处暂停，后续可以继续仿真，窗口自动跳转到 testbench 的 $finish语句处：

  窗口打印信息：


• $finish(1) 的情况基本与 $finish (0)一致，只是打印信息的差别：


​ - $finish(2)页是打印信息的差别：

3、总结

• $finish可以终止仿真，一般用在仿真的结尾处。例如完成某些特定激励的仿真后将仿真终止，防止仿真不停地运行
• $stop可以暂停仿真，一般用来在某个特定的时间暂定仿真
• $stop和$finish常用在测试模块的initial模块中，配合时间延迟用来控制仿真的持续时间
