一. 环境

• 硬件：stm32f103c8t6 核心板
• 软件：STM32CubeMX 6.3.0
• 软件：keil5 mdk

二. 使用STM32CubeMX

这里与前一篇串口通信文章只在于多了个DMA设置以及开启串口中断使能。STM32CubeMX实现串口通信_diyu-CSDN博客

与前一篇串口中断文章只多了个DMA设置。STM32CubeMX实现串口中断通信_diyu-CSDN博客

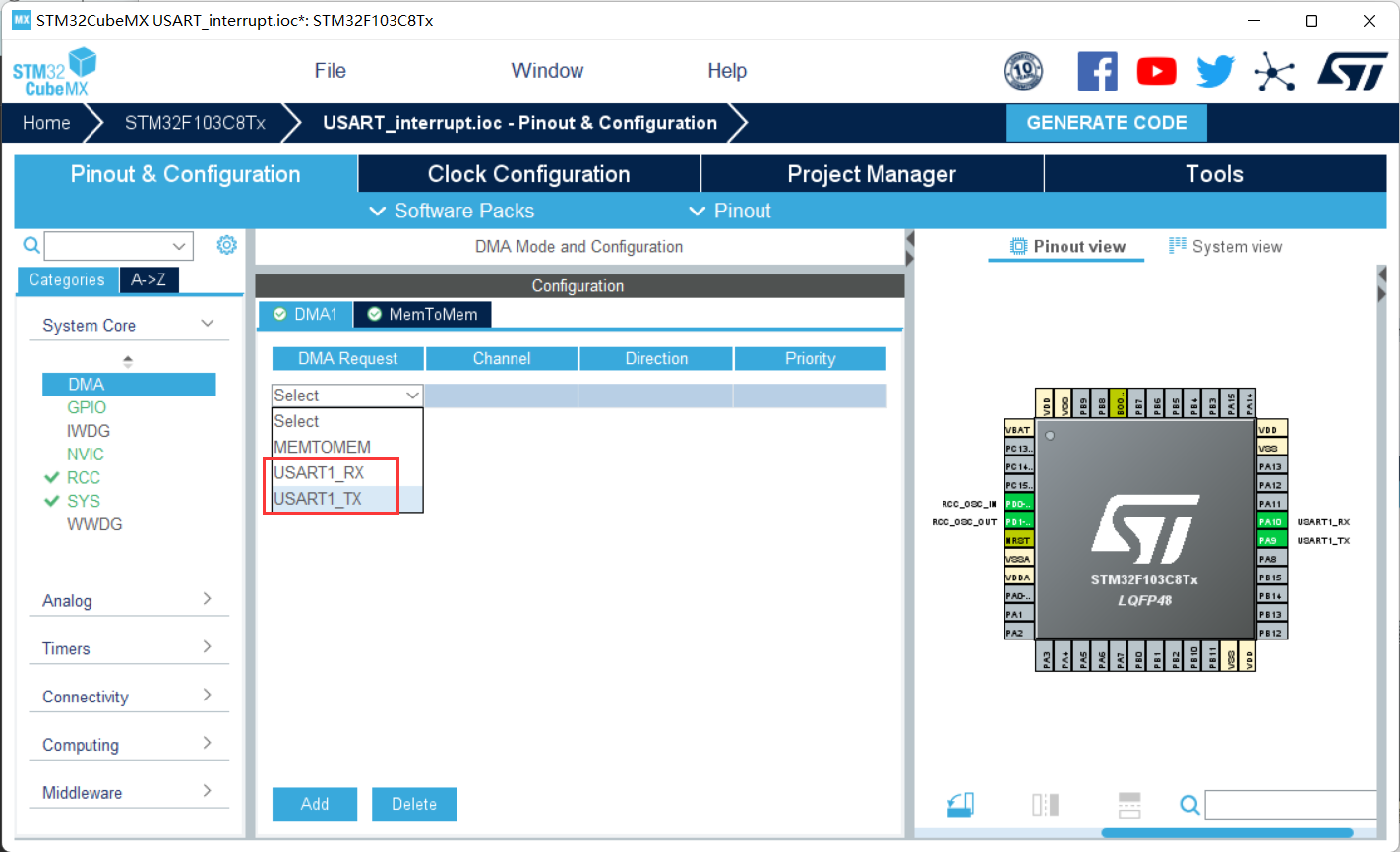

1. 设置DMA

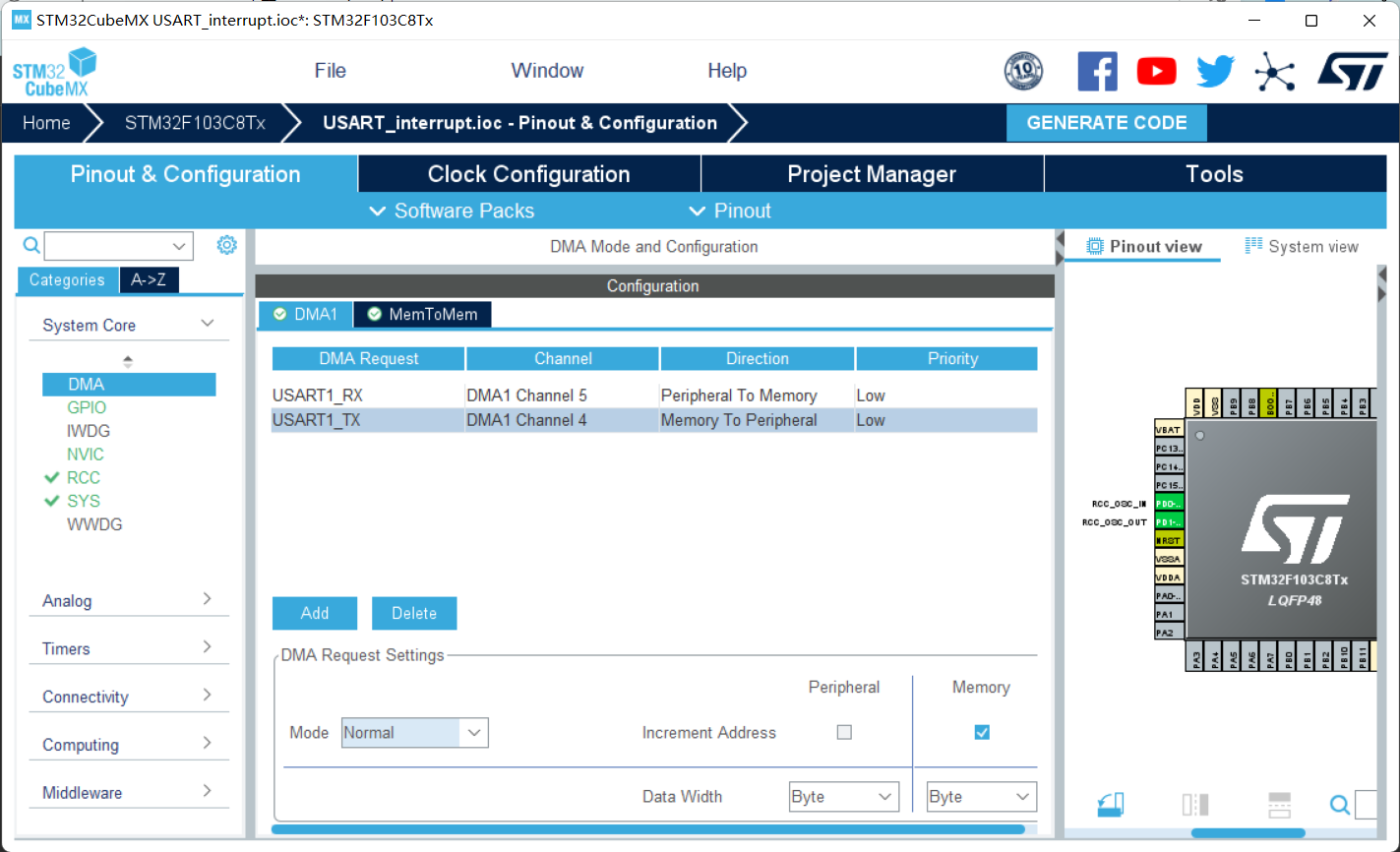

为了方便，串口发送以及接受都开启DMA

2. 开启串口中断

三. USART DMA中断通信

1. UART函数库介绍

结构体以及函数定义均在头文件： stm32f1xx_hal_uart.h

• UART结构体定义

UART_HandleTypeDef huart1;

• 串口发送/接收函数

HAL_UART_Transmit()：串口发送数据，使用超时管理机制
HAL_UART_Receive()：串口接收数据，使用超时管理机制
HAL_UART_Transmit_IT()：串口中断模式发送
HAL_UART_Receive_IT()：串口中断模式接收
HAL_UART_Transmit_DMA()：串口DMA模式发送
HAL_UART_Transmit_DMA()：串口DMA模式接收

• 串口中断函数

HAL_UART_IRQHandler(UART_HandleTypeDef *huart); //串口中断处理函数
HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart); //串口发送中断回调函数
HAL_UART_TxHalfCpltCallback(UART_HandleTypeDef *huart); //串口发送一半中断回调函数（用的较少）
HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart); //串口接收中断回调函数
HAL_UART_RxHalfCpltCallback(UART_HandleTypeDef *huart);//串口接收一半回调函数（用的较少）
HAL_UART_ErrorCallback();串口接收错误函数

2. 编写代码

在文件main.c 里 main函数外部 添加以下代码

#define LENGTH 8     //接受缓冲区大小
uint8_t	RxBuffer[LENGTH];   //接受缓冲区
uint8_t RxFlag = 0;       //接收完成标志；0表示接受未完成，1表示接收完成

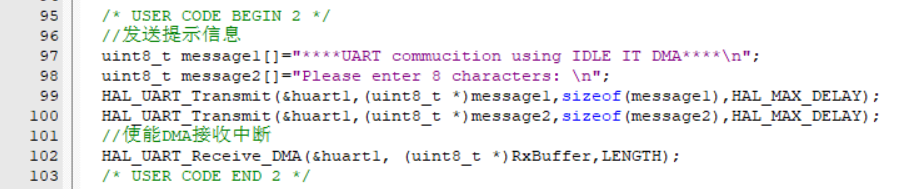

在main函数内部，while循环外部添加以下代码

//发送提示信息
uint8_t message1[]="****UART commucition using IDLE IT DMA****\n";
uint8_t message2[]="Please enter 8 characters: \n";
HAL_UART_Transmit(&huart1,(uint8_t *)message1,sizeof(message1),HAL_MAX_DELAY);
HAL_UART_Transmit(&huart1,(uint8_t *)message2,sizeof(message2),HAL_MAX_DELAY);
//使能DMA接收中断
HAL_UART_Receive_DMA(&huart1, (uint8_t *)RxBuffer,LENGTH);

在while循环内部添加一下代码

while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
     //添加下面代码
   HAL_UART_Transmit_DMA(&huart1, (uint8_t *)"hello windows!\n", 15 );
	HAL_Delay(1000);  //延时1s
	if(RxFlag == 1)  //如果接受完成，不在发送数据
	{
			HAL_UART_Transmit_DMA(&huart1,(uint8_t *)"Recevie Success!\n",17);  //提示接受成功
			break;  //退出循环，不在发送数据
	}
  }

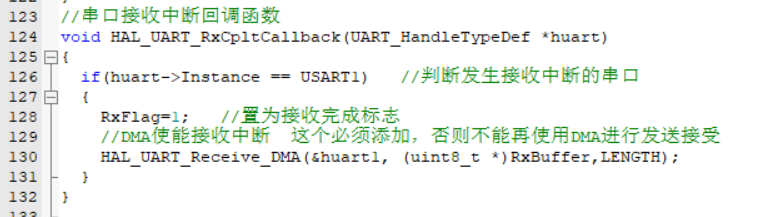

在main函数后面，添加中断回调函数

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)  //串口接收中断回调函数
{
	if(huart->Instance == USART1)   //判断发生接收中断的串口
	{
		RxFlag=1;   //置为接收完成标志
        //DMA使能接收中断  这个必须添加，否则不能再使用DMA进行发送接受
		HAL_UART_Receive_DMA(&huart1, (uint8_t *)RxBuffer,LENGTH);
	}
}

如果没有再次开启 HAL_UART_Receive_DMA，你将不能继续使用DMA发送以及接受。

比如，如果没有开启，我这里不能使用DMA发送 Recevie Success!

3. 最终效果

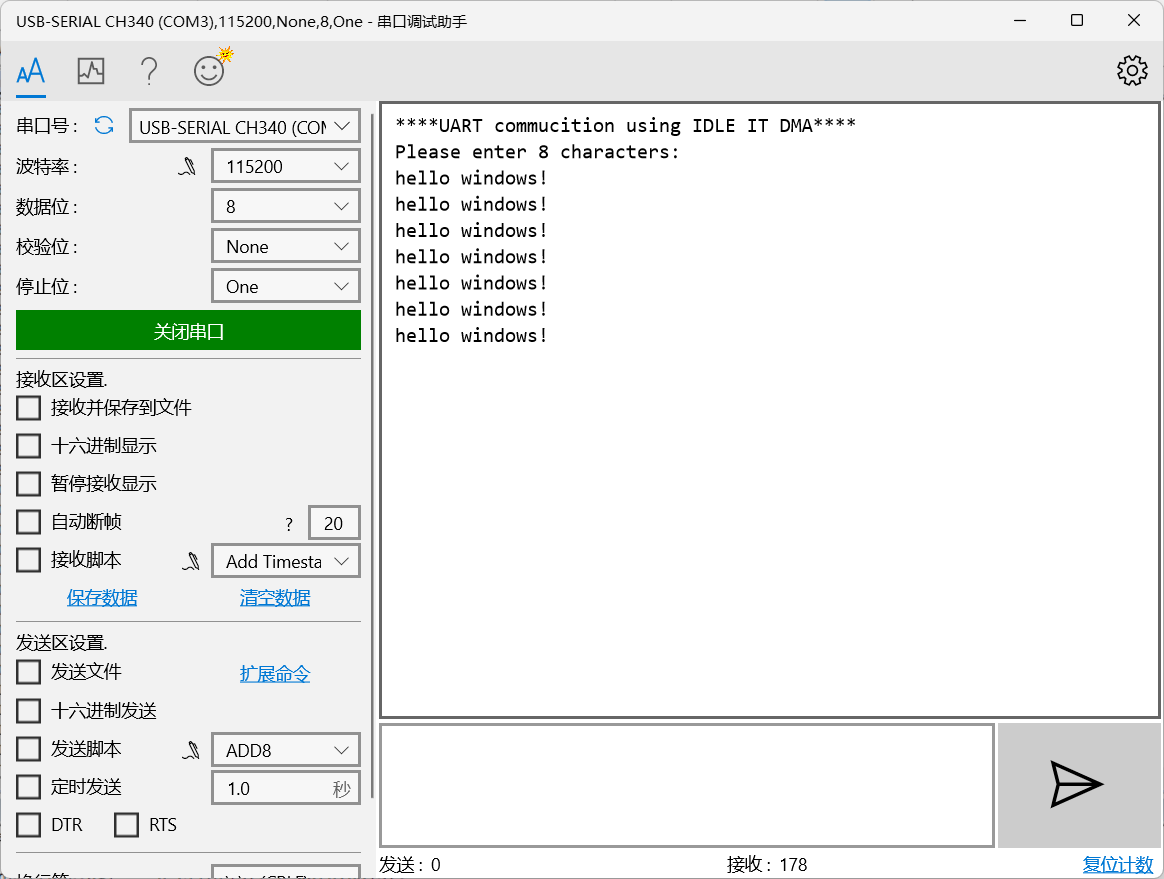

编译，将程序烧录或下载进核心板，打开串口助手查看接收到的数据。

波特率、停止位、数据位、校验位要与配置的一致

你可以发送 8 个字节内容进行中断发送

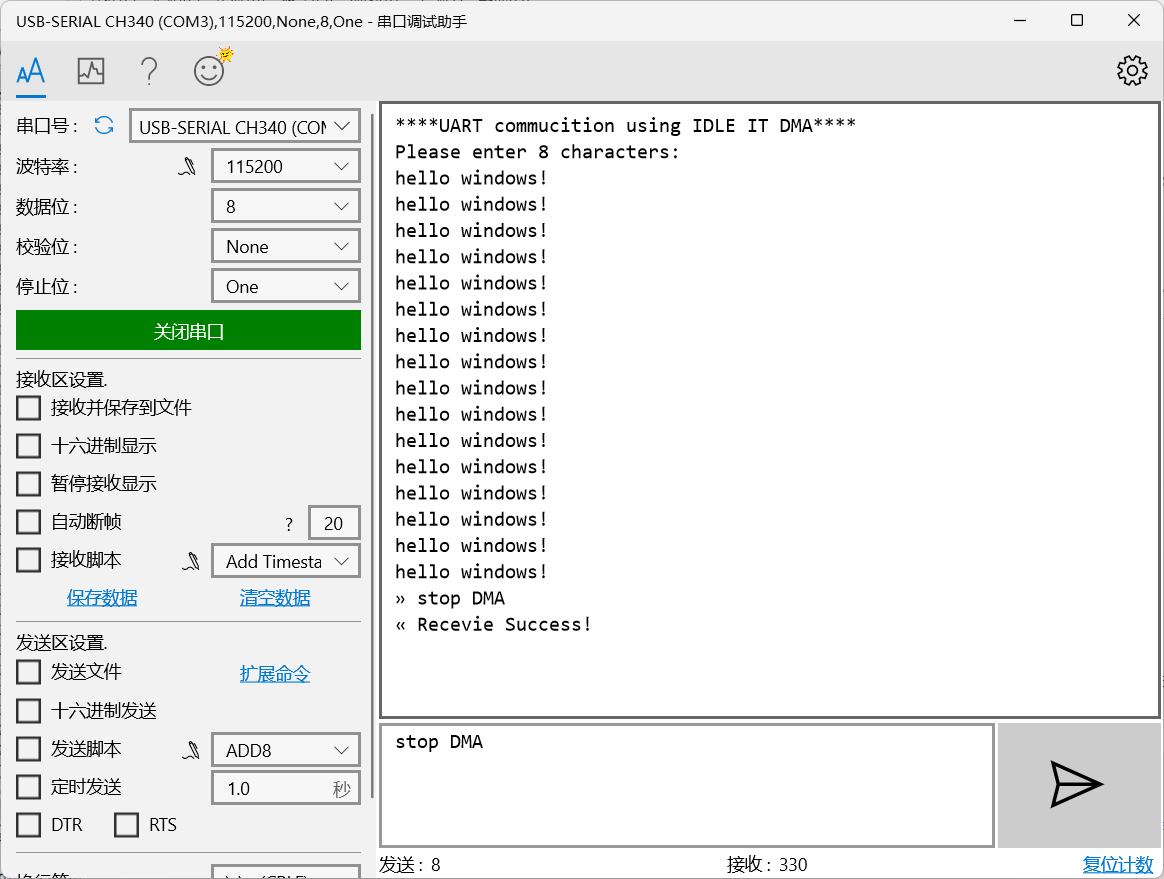

这里发送8个字节内容 “stop DMA”，进行中断。串口接受成功后，不再发送数据

四. 软件调试

如果要进行软件调试，与前一篇文章相同。STM32CubeMX实现串口通信_diyu-CSDN博客

五. 总结

总体而言还是很简单的，只要了解HAL库中的串口发送接收函数以及DMA中断函数，然后调用即可。

DMA中断与串口中断实际上是一样的，都是固定长度的收发。

如果想实现任意长数据收发，可以采用IDLE中断以及DMA接收。
