MATLAB实现图像的读取、写入、显示

数字图像表示

1.相关名词解析

强度（灰度）：将一幅图像定义为一个二维函数f(x,y),任何一对空间坐标（x,y）处的幅值f称为图像在该点处的强度或灰度。

数字图像：当x,y和灰度值f是有限的离散数值时，称该图像为数字图像。

数字图像处理：借助数字计算机来处理数字图像。

图画元素/图像元素/像素：有限数量的像素构成了数字图像，这些像素都有特定的位置和幅值。

取样和量化：将坐标值数字化称为取样；将振幅数字化称为量化。取样和量化的结果是一个实数矩阵。

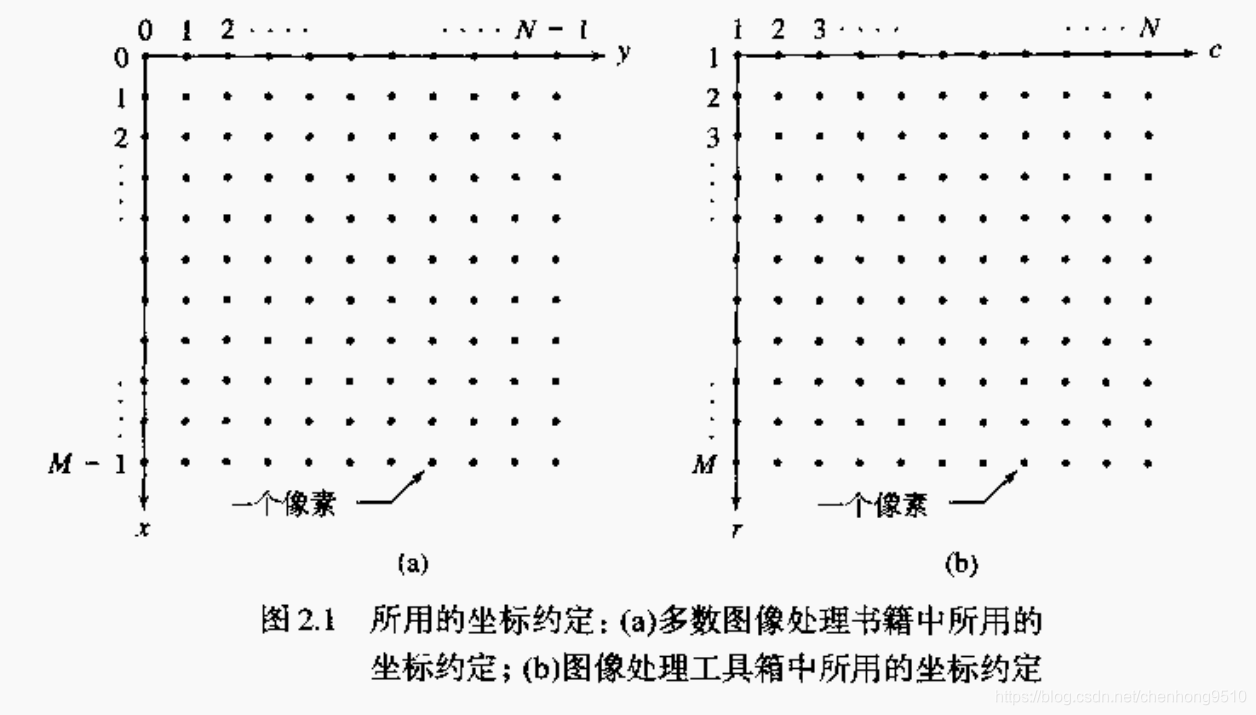

2.坐标约定（图像大小M*N）

在图像处理书籍中，图像原点一般定义在（x,y）=（0,0）处，而沿图像第一行的下一个坐标值为（x,y）=（0,1）, 符号（0,1）表示的是沿第一行的第二个取样，而不是表示图像在取样时的实际物理坐标值。注意：x的范围是从0到M-1的整数，y的范围是从0到N-1的整数。

在图像处理工具箱中，使用（c,r）表示图像的行和列，图像原点定义在(c,r)=（1,1）处，所以c的范围是从1到M的整数，r的范围是从1到N的整数。

在IPT文档中，将图b中的坐标称为像素坐标。IPT还采用另一种较少使用的坐标约定，称为空间坐标，这种坐标使用x来表示列，使用y来表示行。与上述的x、y恰好相反。（后期将不使用IPT坐标）

3.图像的矩阵表示

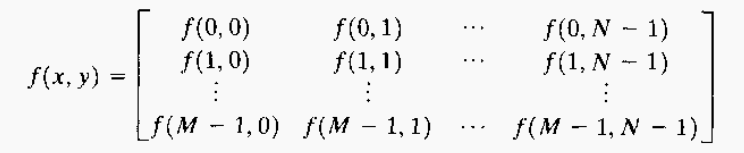

数字化图像函数表示：等式右边是由定义给出的一幅数字图像，该数组的每一个元素都称为像元、图元或像素。

MATLAB中数字图像表示：其中这里的f(1,1)等于上面的f(0,0)，一般来说，用M和N分别表示矩阵中的行与列，1N:行向量；M1：列向量；1*1：标量。

（在MATLAB中，矩阵以变量的形式来存储，变量必须以字母开头，且只能由字母、数字和下划线组成。）

读取图像

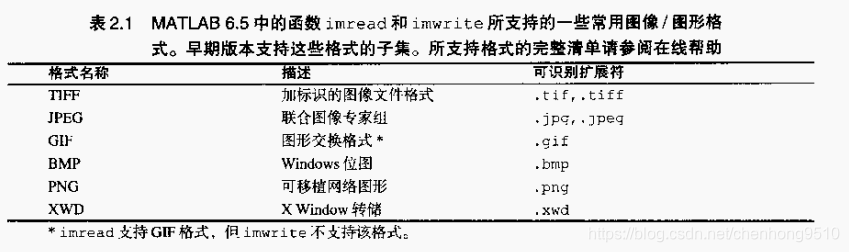

使用imread可以将图像读入MATLAB环境：

eg: imread(‘filename’)

注：filename是一个含有图像文件全名的字符串（包括任何可用的扩展名）

比如我们读取一幅位于桌面上、名为“tmp”，格式类型为bmp的图片：

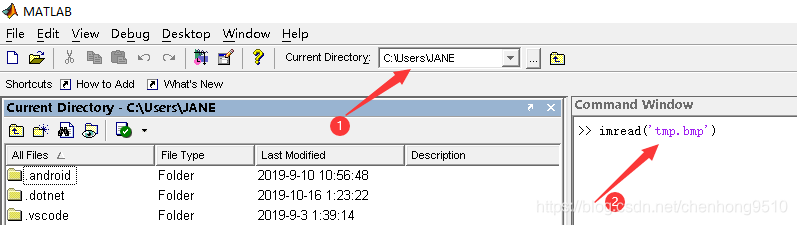

1.首先我们需要保证当前路径位于桌面

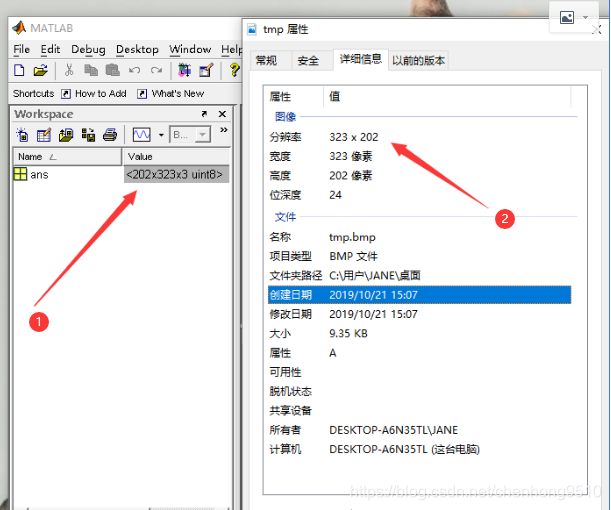

2.然后使用imread函数读取图片tmp（需要带上后缀名），回车之后就可以看到每个像素的幅值，从而得到一个和图像分辨率一致的ans的数组（行：202；列：323）。

imread的用法：

>> imread(‘tmp.bmp’)

>> f = imread(‘tmp.bmp’) %读入的图像放入数组f中

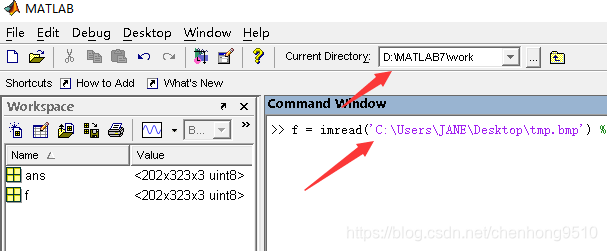

>> f = imread(‘C:\Users\JANE\Desktop\tmp.bmp’) %在指定的路径下读取图片，这种方式就不需要保证图像路径与工程路径的一致性。

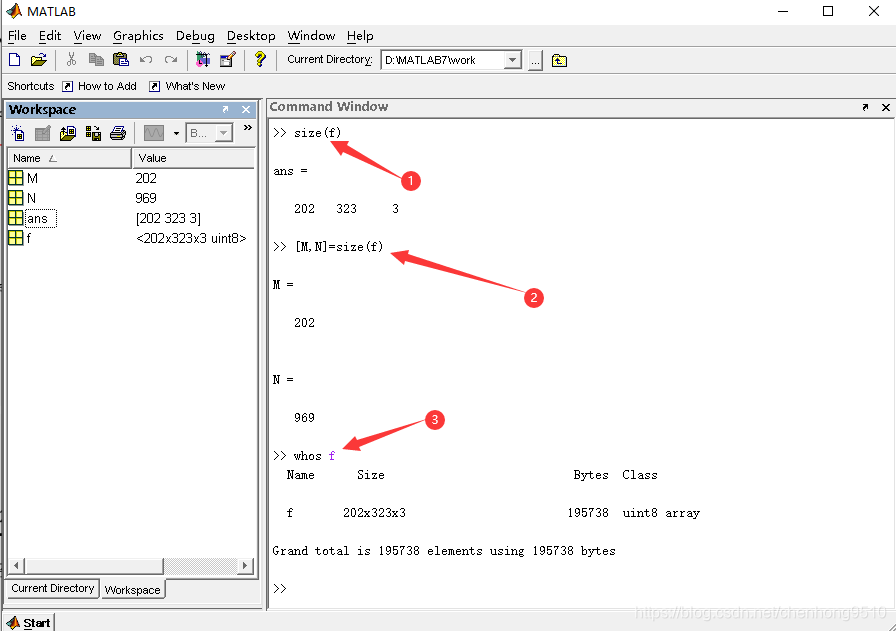

使用函数size获取图像的大小（行数与列数）

size的用法

>> size(f)

>> [M,N]=size(f) %返回图像的行数（M）和列数（N）

其中，函数whose可以显示出一个数组的附加信息

>> whos f

显示图像

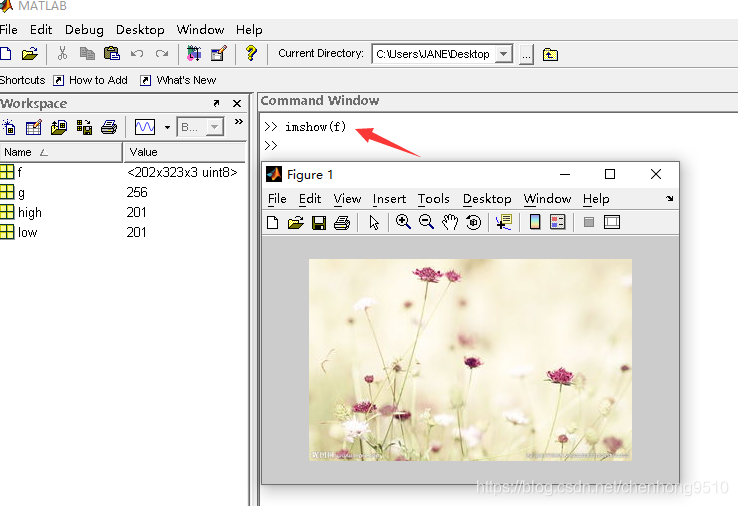

在MATLAB中使用函数imshow显示

imshow的用法

>> imshow(f)

>>imshow(f,g) %g:显示该图像的灰度级数，若将g省略，默认灰度级数256

>>imshow(f,[low,high]) %会将所有小于或等于low的值显示为黑色，所有大于 或等于high的值显示为白色，介于两者之间的值将以默认的级数显示为中等亮度值。

>> imshow(f,[]) %可以将数组f的最小值设置为low，将其最大值设置为high。

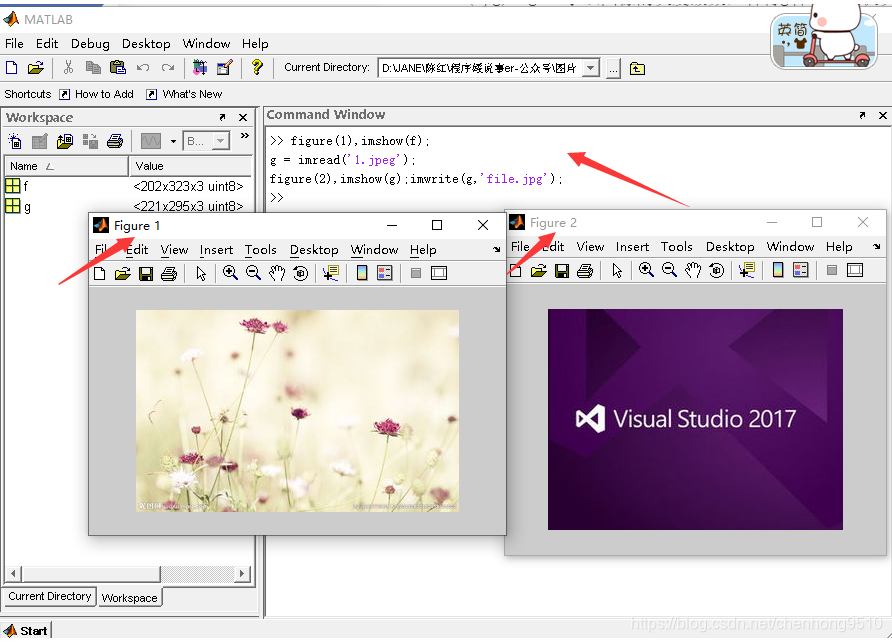

当使用imshow显示另一幅图像时，MATLAB会在屏幕上用新图像替换就图像。此时为了保持第一幅图像并同时显示第二幅图像，可以使用figure函数：

>> figure,imshow(f)

另一种常用但是只适用于JPEG格式的图像函数imwrite:

>> imwrite(f,‘filename.tif’) %将图片f保存到当前工作路径下，图片名字 filename,tif表示图片类型。

>> imwrite(f,‘filename’,‘tif’) % 解释同上

>> imwrite(f,‘filename.tif’,‘quality’,q) %q是一个在0到100之间的整数，q越小，图像的退化就越严重。

imfinfo函数的使用

获取图像文件的其他详细信息，可以使用imfinfo,语法结构为：

imfinfo filename %filename：存储在磁盘中的图像的全名

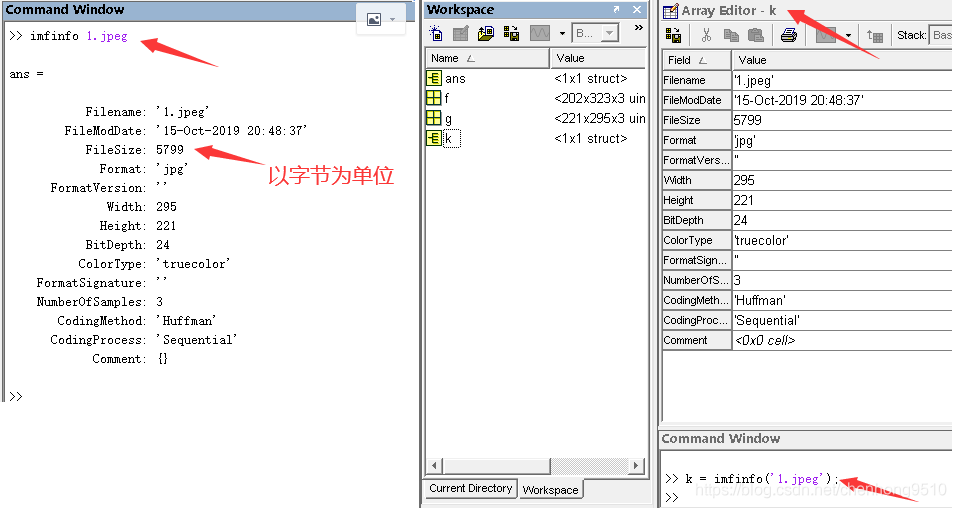

>>imfinfo 1.jpeg %获取图片1.jpeg的详细信息

>> k = imfinfo(‘1.jpeg’); %将由命令imfinfo产生的所有信息存入变量k

注：FileSize:以字节为单位 ;

​ 原图Size = (width * Height * bitdepth)/8;

​ 压缩比 = 原图Size/FileSize;
