一、实验目的

1、掌握双臂路由的配置方法。
2、通过双臂路由实现不同VLAN间互相通信。

二、实验设备及软件

   安装packet tracer软件的计算机一台。

三、实验方案

   双臂臂路由：实现VLAN间通信的三层网络设备路由器，它只需要一个以太接口，通过创建子接口可以承担所有VLAN的网关，而在不同的VLAN间转发数据。
路由器上:每个接口配对应vlan ip
交换机上:上联口都配access划到不同vlan

四、 实验步骤

1. 新建packet tracer拓扑图

   2．计算机的网关分别指向路由器的子接口。
   3．配置子接口，开启路由器物理接口。
   4．默认封装为dot1q协议。
   5．配置路由器子接口ip地址。

五、实验结果及分析

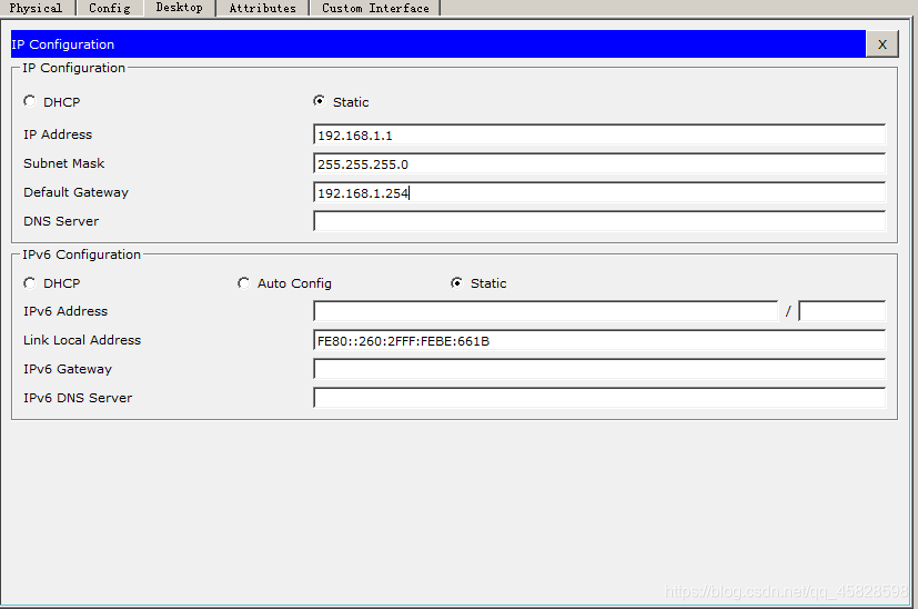

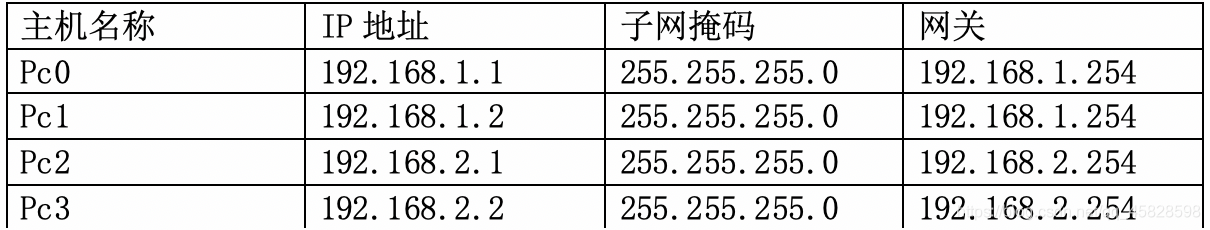

为各个pc机配置IP地址：


在switch0中创建vlan10和vlan20并将pc0、pc1、router0所连接的f0/1、f0/2、f0/5分配到vlan10中，将pc2、pc3、router0所连接的f0/3、f0/4、f0/6分配到vlan20中：

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#name VLAN10
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#name VLAN20
Switch(config-vlan)#exit
Switch(config)#interface fastEthernet 0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/4
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/5
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/6
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/5, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/5, changed state to up
%LINK-5-CHANGED: Interface FastEthernet0/6, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/6, changed state to up

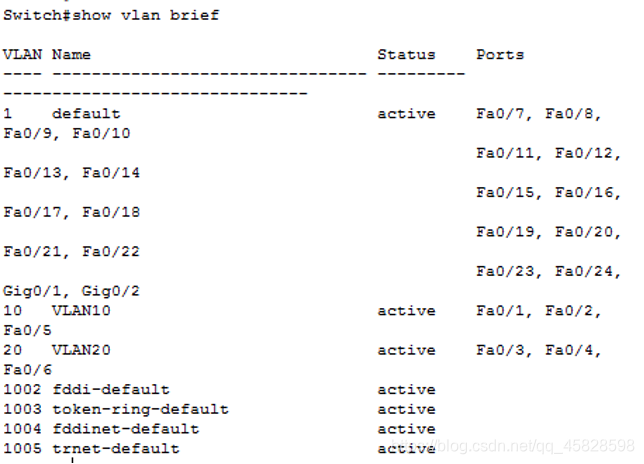

查看各接口配置情况：

在交换机处配置创建g0/0、g0/1并为其配置IP地址和子网掩码：

Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface g0/0
Router(config-if)#ip address 192.168.1.254 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to up
Router(config-if)#exit
Router(config)#interface g0/1
Router(config-if)#ip address 192.168.2.254 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to up

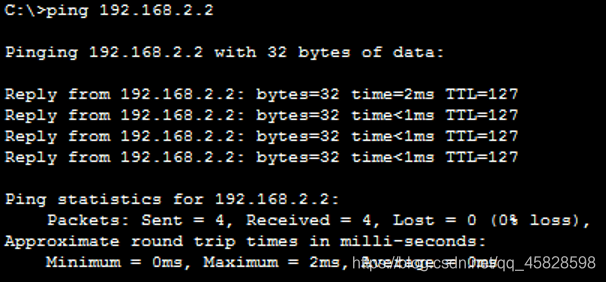

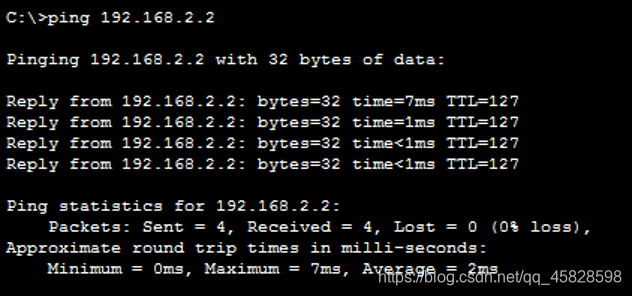

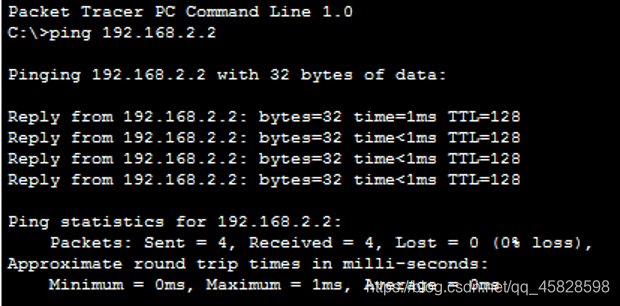

测试在不同vlan下两端pc机连通情况：

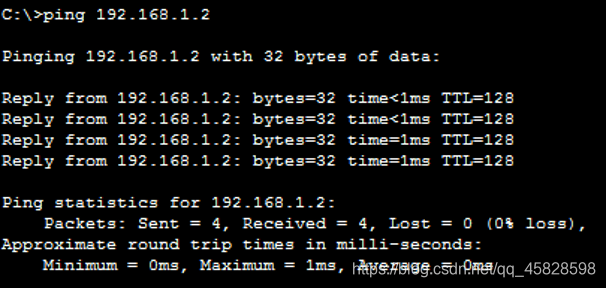

pc0与poc1：

pc0与poc2：

pc0与poc3：

pc1与poc2：

pc1与poc3：

六、实验总结

   利用三层教坊记的路由功能也可以实现VLAN间的通信，使用三层交换接口实现VLAN间的通信，可以使交换接口的成本大大降低。
实现VLAN间的通信：

1. 划分VLAN，需要在二层交换机端口进行设置；
2. VLAN间通信，重点对三层交换机端口与虚拟端口进行设置；
3. 主机配置，重点将主机的网关地址设置为三层交换机的虚拟端口地址。
