UML类图

1. 类属性的可见性

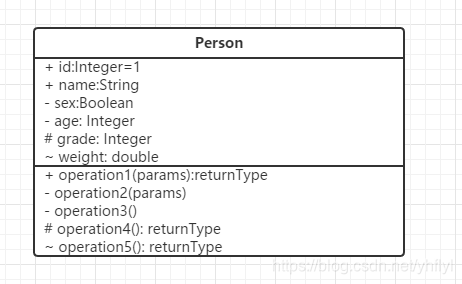

描述类的属性的可见性：

UML中，可见性分为4级

1. public 公用的 ：用+ 前缀表示 ，该属性对所有类可见

2. protected 受保护的：用 # 前缀表示，对该类的子孙可见

3. private 私有的：用- 前缀表示，只对该类本身可见

4. package 包的：用 ~ 前缀表示，只对同一包声明的其他类可见


2. UML类与类之间的关系

关系有： 依赖、泛化（继承）、实现、关联、聚合、组合

2.1. 依赖关系（Dependence）

依赖关系： 是一种使用关系，即一个类实现需要另一个类的协助，所以要尽量不使用相互依赖。

代码表现： 局部变量、方法的参数或者静态方法调用

箭头及指向： 带箭头的虚线，指向被使用者

具体体现：

1. 类中用到了对方；
2. 如果是类的成员属性；
3. 如果方法的返回值类型；
4. 是方法接收的参数类型；
5. 方法中使用到。

2.1.1 实例代码

public class PersonDao {

}

public class IDCard {

}

public class Person {

}

public class Department {

}

public class PersonServiceBean {
    private PersonDao personDao;
    public void save(Person person);
    public IDCard getIDCard(Integer personId) {
        return null;
    }
    public void modify() {
        Department department = new Department();
    }
}

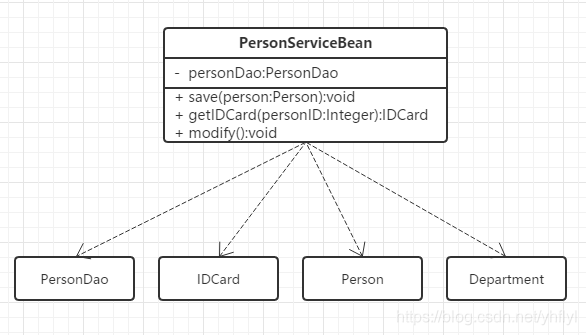

2.1.2 UML类图

2.2 泛化（继承）关系（Generalization）

2.2.1 介绍：

泛化关系：是一种继承关系，表示一般与特殊的关系，它指定了子类如何转化父类的所有特性和行为。他是依赖关系的特例。

箭头指向： 带三角空心箭头的实线，箭头指向父类。

2.2.2 代码示例

public abstract class A {
    public void save(Object c) {

    }

    public void delete(Object id) {

    }
}

public class B extends A {

}

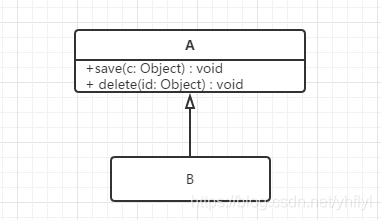

2.2.3 UML图

2.3 实现关系（Implementation）

2.3.1 介绍

实线关系：是一种类与接口之间的关系，表示类是接口所有的特性和行为的实现。他是依赖关系的特例。

**箭头指向：**带空心三角形箭头的虚线，箭头指向接口。

2.3.2 代码示例

public interface A {
    public void delete(Integer id);
    public void save(Object a);
}

public class B implements A {
    public void delete(Integer id) {

    }

    public void save(Object a) {

    }
}

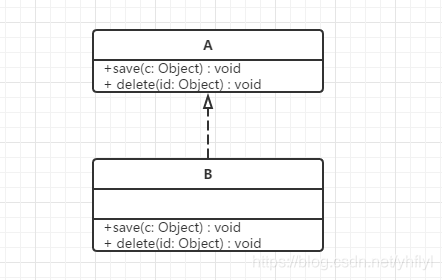

2.3.3 UML图

2.4 关联关系（Association）

2.4.1 介绍

**关联关系：**是一种拥有的关系，他使一个类知道另一个类的属性和方法；如：老师和学生。丈夫和妻子关联可以使双向，也可以单向。双向的关联可以有两个箭头或者没有箭头，单向的关联有一个箭头。

**代码体现：**成员变量

**箭头指向：**带空心菱形的实心线，指向被拥有者。

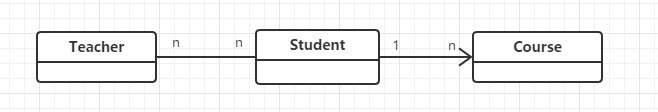

2.4.2 UML图

2.5 聚合关系

2.5.1 介绍

**聚合关系：**是整体与部分的关系，且部分与整体可以分离而单独存在，如车和轮胎是整体与部分的关系，轮胎离开车仍然可以存在。

聚合关系是关联关系的一种，是强的关联关系，关联和聚合在语法上无法区分，必须考察具体的逻辑关系。

**代码体现：**成员变量

**箭头指向：**带空心菱形的实心线，菱形指向被拥有者

2.5.2 示例代码

// 汽车类
public class Car {
    private Tyre tyre;

    private void setTyre(Tyre tyre) {
        this.tyre = tyre;
    }
}
// 轮胎类
public class Tyre {

}

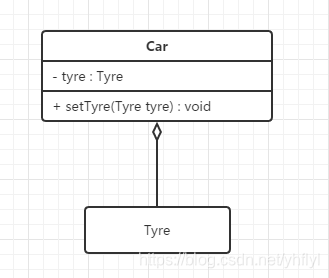

2.5.3 UML图

2.6 组合关系

2.6.1 介绍

**组合关系：**是整体和部分关系，但部分不能离开整体而单体存在，如公司和部分是整体和部分的关系，没有公司就不存的部分。

组合关系是关联关系的一种，是比聚合关系还要强的关系，他要求普通的聚合关系中代表整体的对象负责代表

2.6.2 示例代码

// 人
public class Person {
    private Head head = new Head();
}
// 脑袋
public class Head {

}

2.6.2 示例代码

// 人
public class Person {
    private Head head = new Head();
}
// 脑袋
public class Head {

}

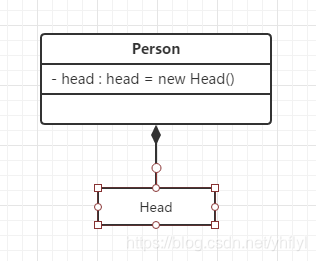

2.6.3 UML图
